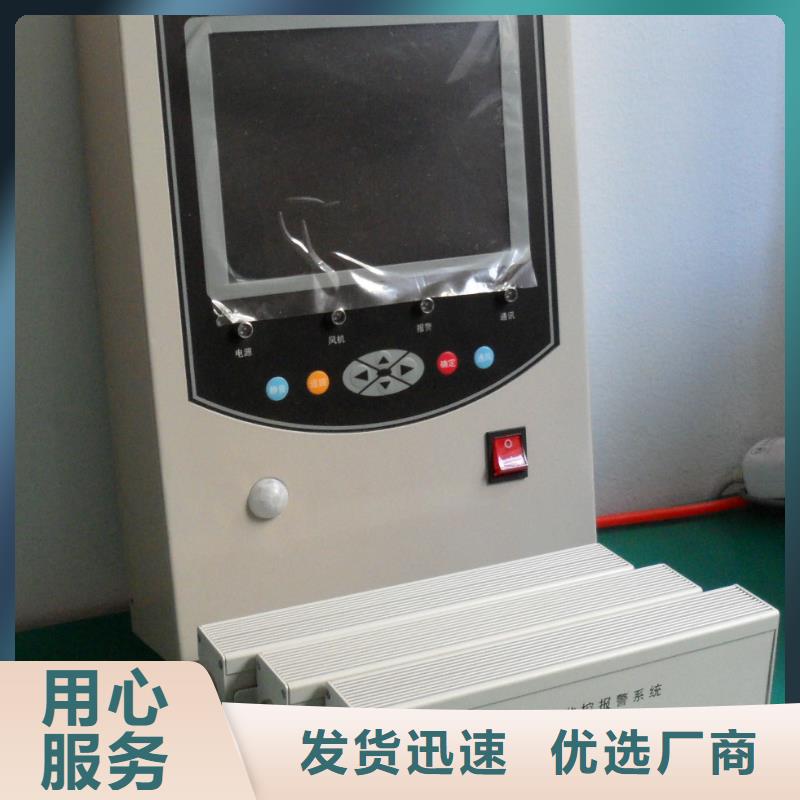

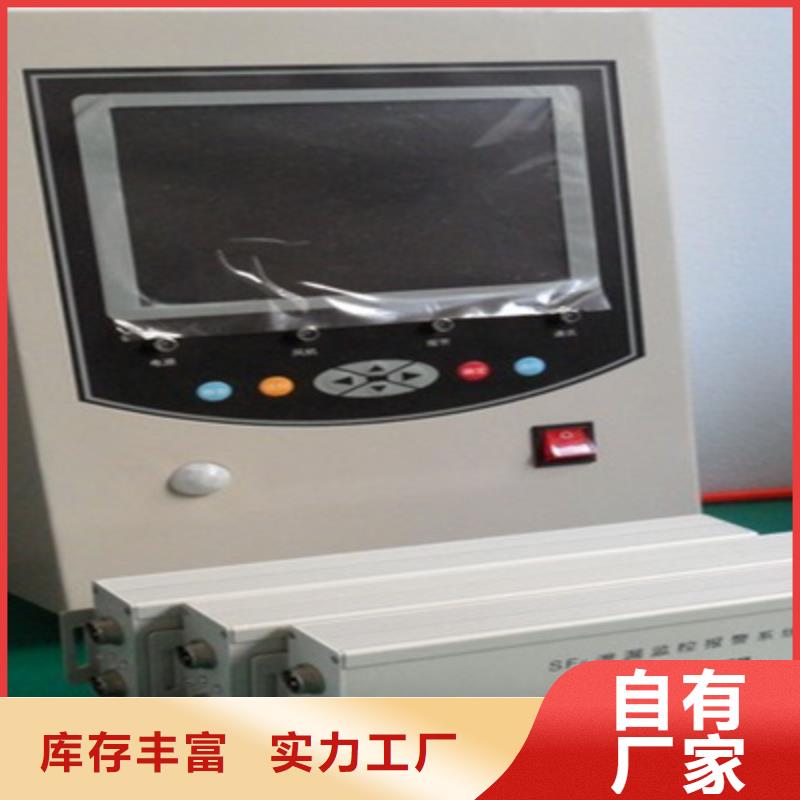

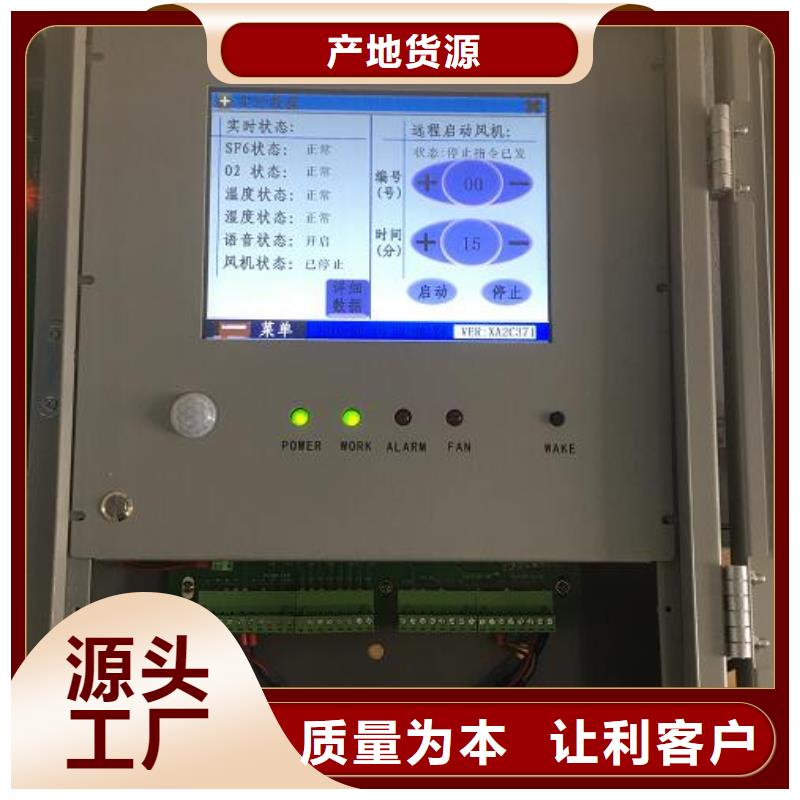

以下是:泄漏定量报警系统的图文介绍

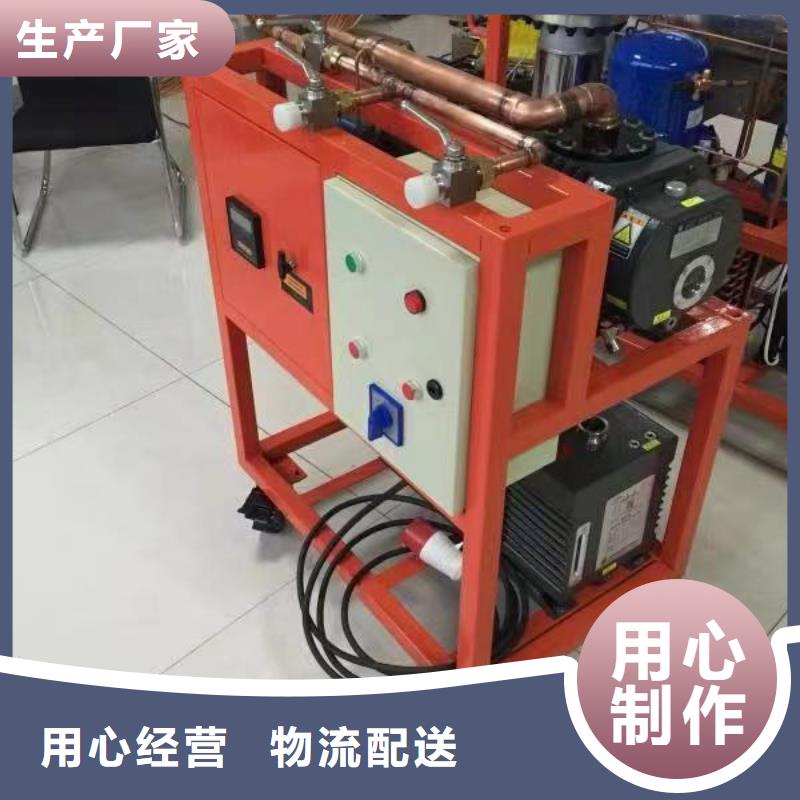

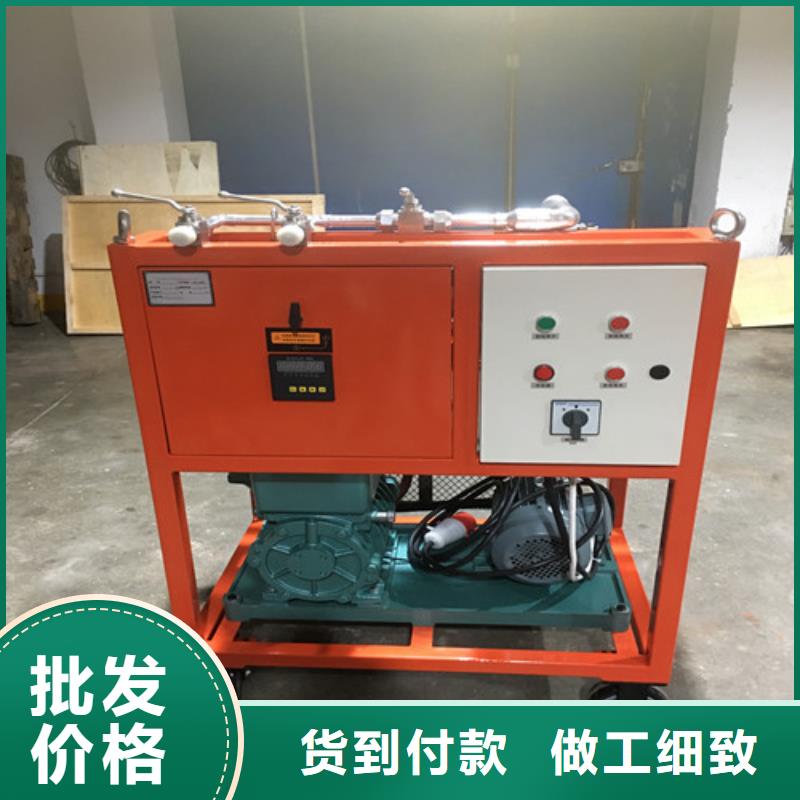

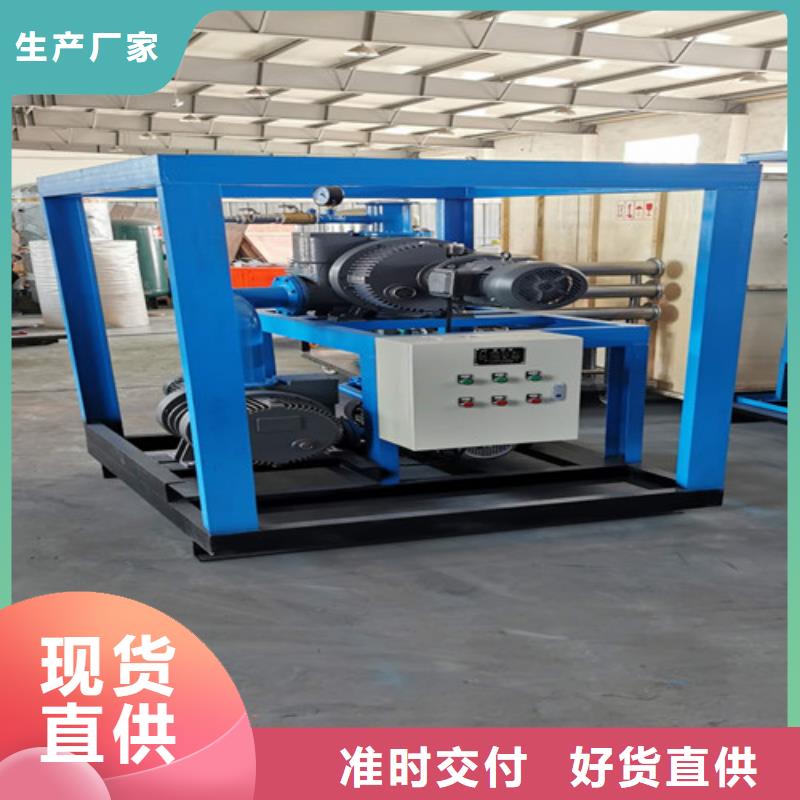

SF6气体抽真空充气装置 用途及型号说明SF6气体作为一种绝缘气体，具有、不可燃，以及良好的绝缘特性，其绝缘强度大大高于传统的绝缘气体，并具有良好的灭弧性，因此广泛应用于SF6电器。由于SF6气体价格昂贵，且在电弧、电火花和电晕放电的作用下，会分解产生有毒成份。因此SF6电器设备应用时需要将SF6气体回收。本装置就是为了制造和维修SF6电器设备时，回收和充加SF6气体的一种专用设备。LH—7Y—15—50L 真空泵抽速（m3/h）液态贮存压缩机排气量（m3/h）回收装置的“回”字汉语拼音首位大写字母六氟化硫的“六”字汉语拼音首位大写字母二、主要技术参数1、回收回收初压力≤0.8MPa回收终压力≤50KPa回收时间：对初压力0.8MPa的1 m3 SF6气体容积，回收至终压力53KPa，回收时间小于2.5小时。2、充气对初压力为133Pa的1 m3 SF6气体容积充至0.8MPa，充气时间小于0.8小时。3、抽真空装置极限真空度小于等于10 Pa对初压力为0.1MPa的1 m3 SF6气体容积抽真空至133Pa所需时间小于1.0小时。4、贮存贮存容器容积0.051m3名义液态贮存量50kg贮存压力3.8 MPa5、净化对含水量1000PPM（体积比）以下的SF6气体，经本装置一次回收净化后，水份小于60PPM（重量比），油份小于10PPM（重量比）6、年泄漏率≤1％名义储存量7、噪声≤75dB(A)声压级8、工作环境温度 -10°- 40℃9、功率≤5KW10、电源：交流三相五线制 50HZ 380V±10％11、重量约500 kg12、外形尺寸（长×宽×高）：1360×800×1300三、工作原理和结构特征TH-7Y-15-50型SF6气体回收充放装置具有回收、充放、净化、抽真空、贮存、灌瓶等综合性功能，系统比较完全，参见附录一系统图。各功能的串联或切换主要通过操作集中于面板一侧的电控箱和球阀来完成。

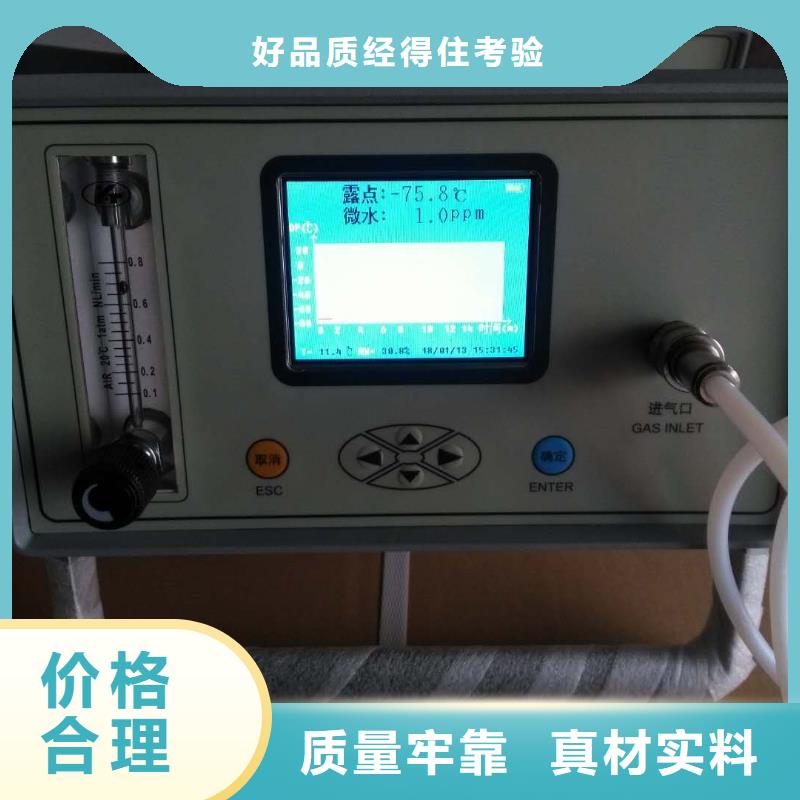

SF6气体抽真空充气装置仪器面板说明1、前面板注：同时按下两侧的支架调节按钮，可以调节支架的角度。按键说明确定键：确认功能，在不同的界面下可调出/进入菜单、确认命令、确认设置的数值。取消键:退出功能,在不同的界面下可退出菜单、放弃设置的数值。上 键：菜单项向上切换/菜单数值增加。下 键：菜单项向下切换/菜单数值减少。左 键：设置数值位左移选择。右 键：设置数值位右移选择。2、后面板3、液晶屏三、测量方法1、连接SF6设备将测量管道上螺纹端与开关接头连接好，用扳手拧紧，关闭测量管道上另一端的针型阀；再把测试管道上的快速接头一端插入露点仪上的采样口；将排气管道连接到出气口。将开关接头与SF6电气设备测量接口连接好，用扳手拧紧；2、初始化打开仪器电源开关，仪器进入初始化自校验过程。3、检查电量本仪器优先使用交流电。使用直流电时，请查看右上角显示的电池电量，如果电量指示变红，请关机充电后继续使用。4、开始测量完全打开露点仪前面板上的流量阀，然后通过调节前面板上的针型阀，把流量调节到0.5L/M左右，开始测量SF6露点。设备测量需要3～5分钟,其后每台设备需要1～2分钟。5、存储数据设备测量完成后，可以将数据保存在仪器中，按“确定”键调出操作菜单，具体操作方式见下节内容。6、测量其他设备一台设备测量后，关闭测量管道上的针型阀和露点仪上的调节阀。露点仪保护开关旋至“保护”。将转接头从SF6电气设备上取下。如果需要继续测量其他设备，请不要关闭仪器电源，按照上面步骤继续测量下一台设备。7、测量结束所有设备测量结束后，关闭露点仪电源。
SF6气体抽真空充气装置各功能的串联或切换主要通过操作集中于面板一侧的电控箱和球阀来完成。回收装置的基本工作原理是采用冷冻液化法。在回收时，利用压缩机的抽吸性和压缩性把SF6电器设备内一定压力的SF6气体吸入压缩机，并压缩至某一较高的压力。同时利用R22制冷剂的低蒸发温度特性，将较高温度的SF6气体冷却至冷凝温度进行液化、贮存。这样连续抽吸至SF6压缩机串联运行，直至达到回收终压力。在充放时，首先利用本装置的真空泵对SF6电器设备（或钢瓶）和连接管路进行抽真空，然后直接利用压差或利用压缩机的抽吸性并造成一定的压差将装置贮存容器内的SF6充入SF6电器设备，直至达到所需的工作压力。在需灌瓶时则同时利用如前所述的R22制冷剂的特性，将液化的SF6直接灌入钢瓶。净化功能是在完成上述回收、充放功能时同步完成的。系统中设置了两只油分离器，分别安装在压缩机的出口，以有效去除SF6气体所带的油份。系统回路中设置了干燥过滤器，以保证进入贮存容器的SF6的纯度并有效去除水份。过滤器带有加热再生装置，可在抽真空下加热再生，分子筛从而能反复使用。系统中设有可靠的保护装置，高压压力控制器安装在SF6压缩机排气口，一旦排气压力超过限定值它会自动停止压缩机的工作，待压力下降后再重新启动压缩机；阀安装在贮存容器上一旦超压阀自动打开排放气体，压力下降后自动关闭。另外，系统中还设置了监视仪表和控制仪表共七只，其中真空计一只，安装在装置回收进气口，并在真空计前装置了DN8电磁阀门，需要观察时打开即可；压力表五只，分别安装在回收进气口、SF6压缩机排气口、冷冻压缩机吸排气口和贮存容器上；冷冻系统上设置了一只温控，利用温包感应SF6液体温度。
天正华意电气设备(芜湖市分公司)是一家专业化从事 微机继电保护测试仪产品生产的企业,公司坐落于安徽芜湖地理位置优越。常年以规格齐全、价格优惠、交通方便、24小时发货为经营方针；以信守合同、客户至上为宗旨，广开渠道向客户提供良好的服务，使您能得到满意 微机继电保护测试仪。
SF6气体抽真空充气装置操作说明及注意事项进入工作状态的操作应是在完成第四节有关内容的工作后才能进行。本装置具有抽真空、回收贮存、充放、灌瓶、净化干燥五个基本功能及相应的组合功能，下面按各功能分别说明其操作，参见附录四操作面板流程图，操作时应注意按先后顺序进行。阀门在下述开机时均假设处于关闭状态。1、抽真空指将装置或系统从一个大气压抽至本装置极限真空度或认定的真空度。注意点：a)开真空泵抽真空前，根据需要决定是否连接管路排放至室外。b)开真空泵抽真空前，必须保证被抽装置或系统压力为零表压或以下。c)凡需要观察真空度时，打开V8阀门，观察完毕后随时关闭V8阀门。d)真空保持状态下请不要启动SF6压缩机。当首次开机使用或装置处于通大气状态时应先对装置本身抽真空，操作方法见下表①当需要回收时，应先对连接管路抽真空（与软管连接的电器设备出口处阀门此时应关闭），操作方法见下表②当需灌瓶时，操作方法同上，见下表③抽真空开机停机①装置本身开真空泵、V1、 V2 、V3、 V5关V1、真空泵、V2、V3、 V5②回收管路开真空泵、V1、 V7关V1、真空泵、V7③电器设备充放管路钢瓶开真空泵、V1、 V6关V1、真空泵、V62、回收贮存指将电器设备中SF6气体回收至装置贮存容器内贮存，一般从回收初压力回收至本装置回收终压力或认定的回收终压力。(1)管路连接后，首先应确定是否需对装置或管路抽真空，判断和操作方法见本节1，抽真空有关内容。(2)根据回收当时环境温度和回收气体量多少提前半至一小时启动冷冻压缩机，直至回收结束。(3)回收初始，回收初压力(M1)较高时，开V7、半开V2 、V3、SF6压缩机。
