以下是:避雷器监测器综合检测仪现货直供的图文介绍

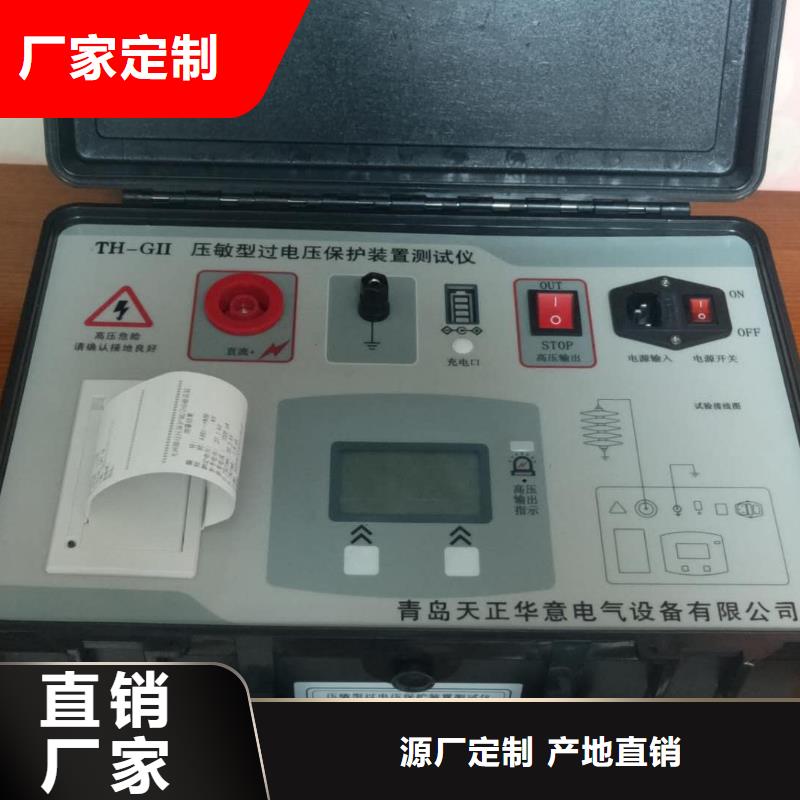

非线性电阻测试仪使用说明书青岛天正华意电气设备有限公司目、仪器生产技术遵循的标准！1.设备的测试输出端在工作过程中，会产生3000V高压，在测试过程中严禁触摸被测试件和测试夹。2.仪器在现场必须可靠接地。一、概述：电压互感器中性点用非线性电阻消谐阻尼器( 以下简称消谐器 )是它安装在6kV～35kV电压互感器 ( 以下简称 PT)一次绕组 Yo中性点与地之间的一种非线性电阻消谐阻尼器件，起到限流与阻尼的作用，能够达到良好的抑制涌流和PT铁磁谐振的目的，同时又不影响压变的正常运行，消谐器的正常工作与否，至关重要，为核实消谐器是否合格，应对其工频电流、电压参数进行校验，本测试仪器能实现自动检测消谐器在电流有效值为0.3mA、3.0mA 、1mA 、10mA时相对应的电压有效值。

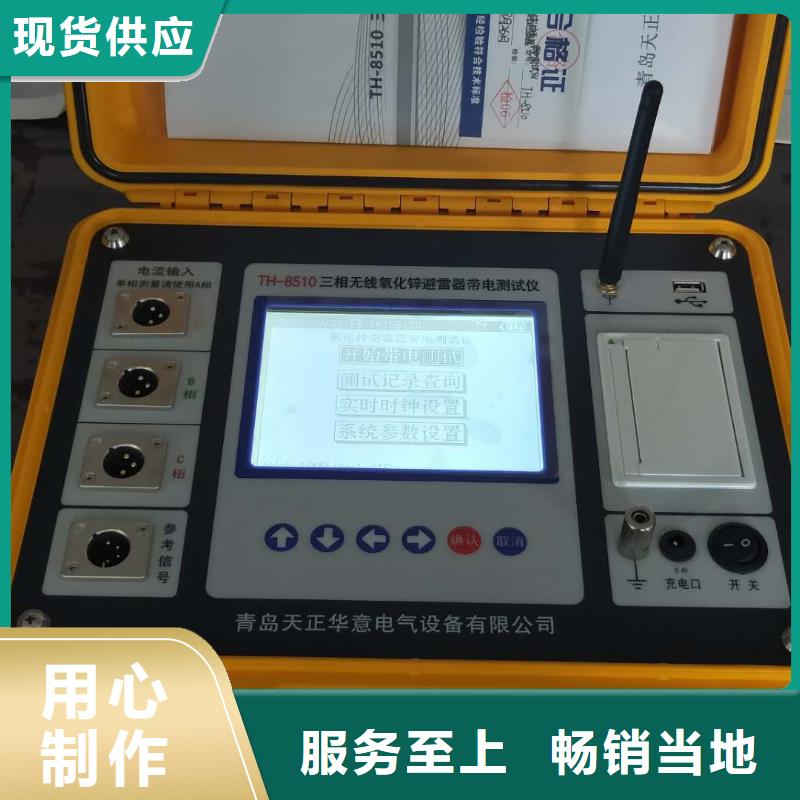

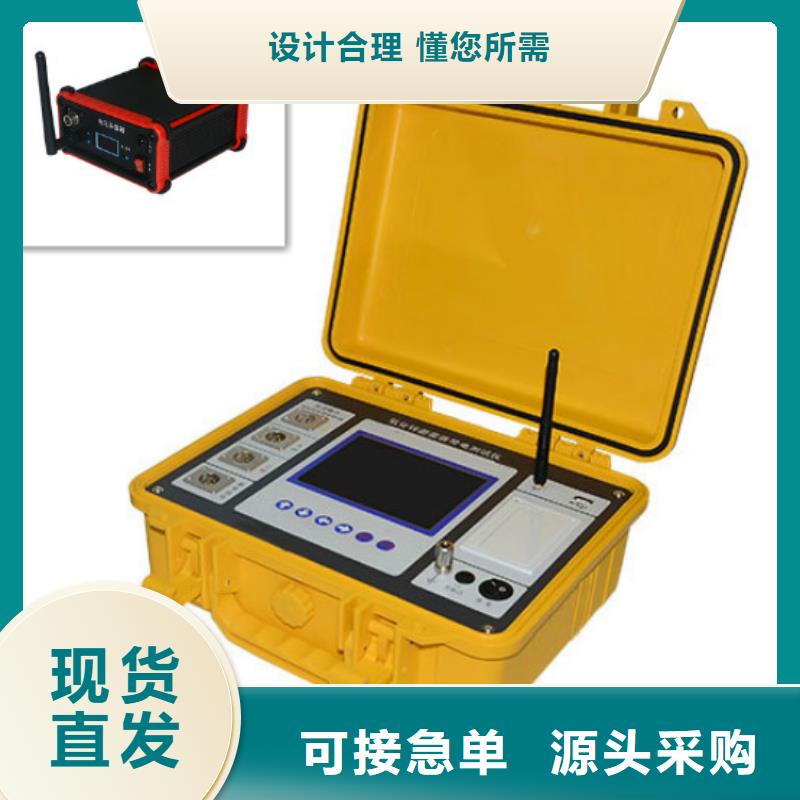

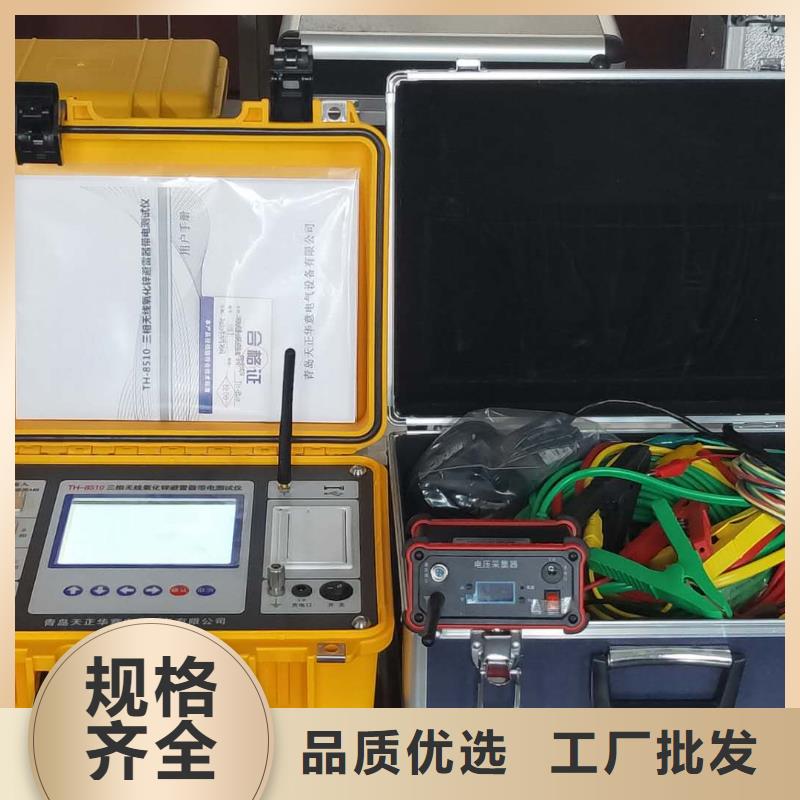

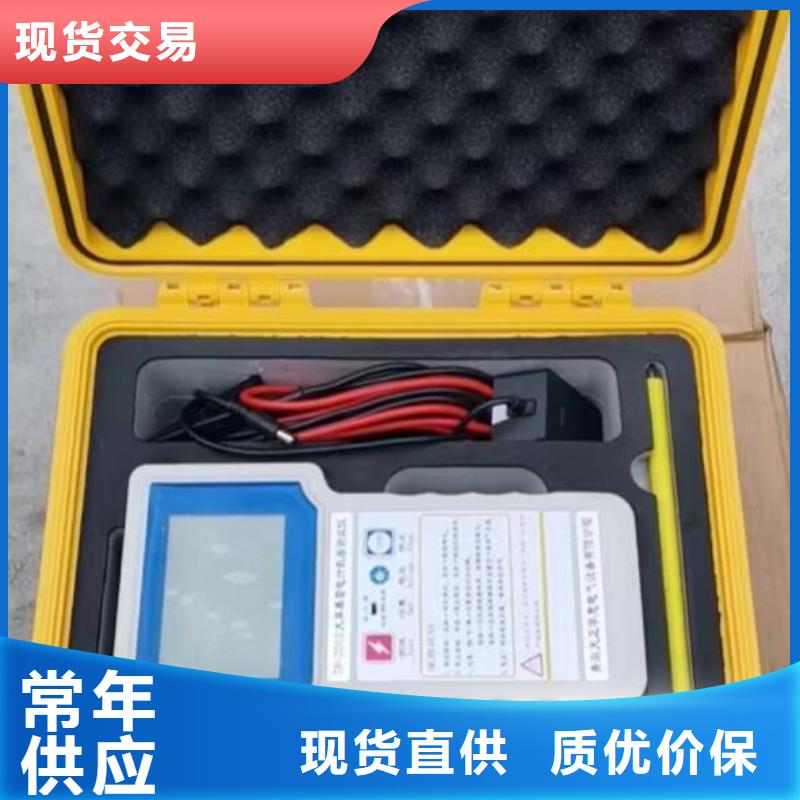

非线性电阻测试仪技术指标1.电源：内部锂电池供电或DC8.4V适配器2.测量范围：泄漏电流： 0-20mA（可扩展）；（选配：电流钳式传感器0-20mA。）电压： 30-250V（可扩展）；（选配：电场强度输入范围：30kV/m~300kV/m。）角度：0-360o阻性电流：0-20mA（可扩展）；容性电流：0-20mA（可扩展）；3.测量准确度：电流：全电流>100μA时： ±5%读数±1个字；电压：基准电压信号>30V时： ±5%读数±1个字。4.测量参数：泄漏电流：全电流波形、基波有效值、峰值。泄漏电流阻性分量：波形1、3、5、7、9次有效值。正峰值Ir+ 负峰值Ir-。容性电流基波。电压：电压波形、电压有效值。相角差、功耗。5.电压基准信号取样方式：有线同步：40米（可扩展）无线同步：>1500米（可扩展）6.锂电池参数：充电时间 > 2.5小时 连续工作时间 > 7小时间断工作时间 > 7×24小时7.整箱尺寸： 主机42cm×34cm×18cm 8.整箱重量： 主机7.5kg四、仪器面板介绍图2 测试仪面板如图2所示，测试仪分为主机和单元（UNIT）两部分。单元：采集PT二次侧电压或采集B相感应板电场强度信号（选配），共计2种电压采集方式。主机：采集氧化锌避雷器泄漏电流，并接收PT测试单元电压信号，经过FFT计算获得氧化锌避雷器的特征数据。主机采集电流通过计数器两端采样，也可以通过电流钳钳避雷器接地线采样（选配），共计2种电流采集方式。通信方式：两机之间的通信可选择有线同步，无线同步二种同步方式。也可以用无电压方式软件模拟电压，将不需要使用单元。共计3种同步通信方式。五、使用方法1．测试线接线方法（1）方式一：现场带电接线方式（电流计数器两端采样、电压PT二次侧取样）图3测试线接线方法如图3所示，请先接主机电流线（航插4芯引出4根线），接入主机航插，再接黑线到计数器下端地线，然后分别按黄绿红颜色线接入A、B 、C相避雷器下端计数器上端。再接单元的电压线（航插5芯引出4根线），接入单元航插，再接PT二次测量端，分别按黄绿红黑颜色线接入二次侧测量端的A、B、C、O，一定要小心谨慎接线以避免PT二次或试验电压短路。
非线性电阻测试仪用笔尖(或其它坚硬带尖物体)准确点击触摸屏提示的笔针位置，依次校准完中心和周边4个角后确定退出校准程序。重启测试装置器后，触摸屏鼠标位置会恢复到正确位置。图四、电压测试界面电压测试界面左上方有测试类型选取，在做微小漏电流试验时可以选择DC 30mA档；做交流试验时可以选择AC 100 mA档；界面中部有漏电流报警限值设置，可以通过上下的加减按钮进行1毫安级的微调，也可以通过下方的控制条的随意拖动实现大范围调节。旁边有定时调节设置，通过下拉列表框可以将定时时间设定在5-180秒范围内，每个定时档位为5秒，当定时成功并启动测试后，若测试时间达到定时时间，测试装置自动复位，切断输出电压。右侧设置按钮，将把测试类型选取、漏电流限值和定时值下发至执行机构【每次按下面板启动按钮之前，请点击设置命令，以便使测试条件生效】。界面正下方为电压、电流、漏电流预置值和定时时间构成。左下方为“过电压”、“清空”和“退出”命令按钮。点过电压退出当前程序，进入过电压测试程序；点清空后，屏幕上保留的电压电流和定时值会归零；点退出结束当前程序回到桌面或NandFlash目录。界面右侧显示测试装置运行状态，绿灯亮起表示正在测试，红灯亮起表示停止测试，绿灯亮起时面板上的测试指示灯同步点亮；界面右下方显示测试类型。 工频放电电压试验装置 工频放电电压试验仪 过电压保护器校验仪 三相过电压保护器测试仪 过电压保护器三相测试仪 组合式过电压保护器测试仪 过电压保护装置 三相组合式过电压保护器测试仪 过电压保护器综合测试装置 过电压保护器综合测试仪

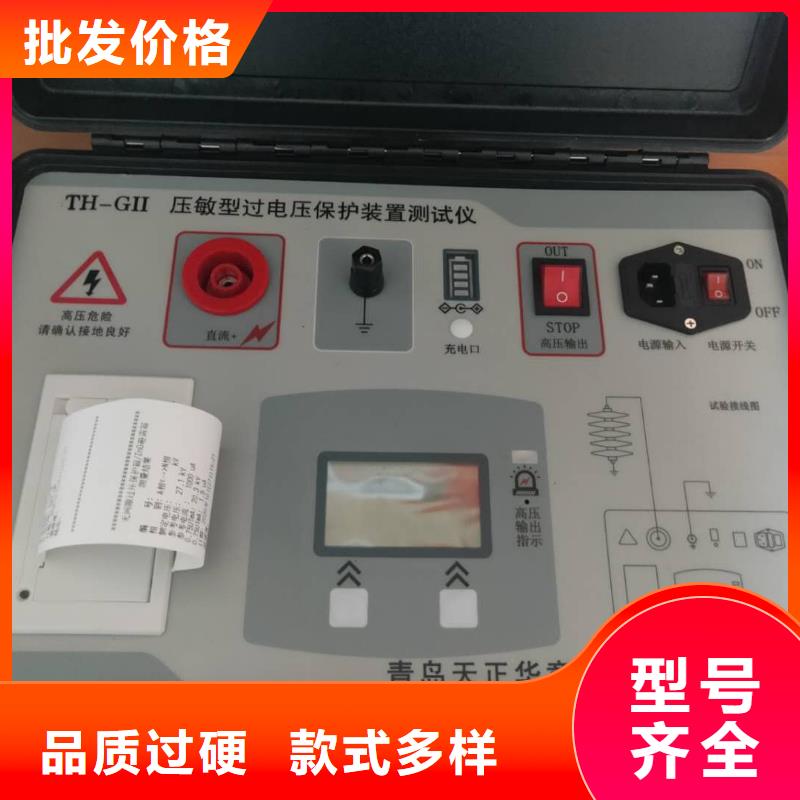

非线性电阻测试仪6、仪器轻巧、便捷适用于现场使用。7、0.3mA、0.5mA、1.0mA 、3.0mA 、5.0mA 、10mA 六档常用电流指示精度等级，覆盖全部常用消谐器电流指标。四、主要技术参数：1、仪器适用于 6kV ～35kV 消谐电阻器伏安特性测试；2、使用环境：户内和户外；3、环境温度： -20 ℃～ 50℃；4、环境湿度：不大于80％ RH；5、输出电流 AC：0mA ～20 mA；6、输出电压 AC：0V～3000V；7、工作电压 AC:220V ±10％ 50Hz。8、自带打印机，自带时钟，能够及时输出测试结果；五、工作原理：六、面板布置:七、操作步骤:1、先把消谐器分别用测试线夹与仪器后面板上接线孔按颜色相连接，红色测试夹与消谐器高压端连接，黑色与消谐器接地端连接，音频线与接地体相连；2、接入 220V 交流电源；3、打开电源开关，仪器软件启动完成进入测试界面后；4、电流测量：软件默认选择0.3mA、0.5mA、1.0mA 、3.0mA 、5.0mA 、10mA，仪器自动测试规程所规定的全部电流点对应的电压值；5、电压测量：软件默认测量出电流点对应的“电压峰值”或“峰值 /√2”；6、启动测试：点击“开始”按钮，系统自动开始测试，并依次显示测试结果，全部测试选项完成后系统提示完成；（附图1：LXQ-II-35消谐器测试样例图）（附图2：LXQ-II-10 消谐电阻器测试样例图）7、如需连续测试，应在上次测量完成后，点击“停止”按钮后，再点击“开始”按钮，系统自动开始测试，并依次显示测试结果；8、打印结果：按中文指示点击“打印”按钮，打印机将自动输出本次测试结果。八、消谐电阻器主要电气参数：九、注意事项：1、在测试状态下（仪器面板上红灯亮时）仪器有高压输出，禁止接触被测物件。2、一定要在断电情况下，更换测试件，进行下一组测试。
天正华意电气设备(乌海市分公司)是一家集生产与销售 微机继电保护测试仪产品的优质供应商。公司自成立以来始终坚持以“质量di yi、服务di yi、诚信经营、共谋发展”的经营理念，管理上坚持以人为本，服务上以客户为尊。我司拥有雄厚的技术开发力量、严格的产品质量检验、先进的设计标准、合理的配套结构、采用了世界上先进的生产工艺。天正华意电气设备(乌海市分公司)把产品质量作为企业生存的根本，把用户作为企业的上帝，与广大用户、四海宾朋互利合作，携手共进，共谋发展，共创光辉灿烂的明天！
非线性电阻测试仪设备常见故障及维护1、设备维护时，为防止意外情况发生请先了解主电路原理或联系设备厂家。 2、非专业人员请勿打开设备。打开设备方法:将设备顶盖四角灰色部分方块 沿缝隙向上轻轻翘起,拧掉下面的螺丝,将上盖整个打开3、当开启电源表头不亮时请检查电源线连接是否可靠,电源插座内置保险是否熔断,更换保险(3A):将电源进线插孔下的小盒子拉出更换外露的保险管,没有外露的保险管是备用的;4、当开启电源时其中一个表头不亮请检查内部连接是否可靠,(表头供电为220V请注意),还有可能是表头自身损坏; 5、测量不准问题,若是电压不准请按前述方法重新校验,电源谐波大也会造成同步采样不准,导致显示不准，请改善电网供电;若是电流不准,除校验外请检查内部取样电阻是否损坏;或是主板有故障;6、没有漏电流显示: 的可能是测试线不通,请检验 ；有电压显示无电流显示可能是测试线断开或内部线断开,;另外可能是表头信号线不通或漏电流设定按钮(红色或绿色)损坏; 是主板故障;请逐一检查;7、漏电流显示的不是测试数据:可能原因一是表头连线松动,二是用于漏电流设 定功能的电位器损坏;三是主板故障;8、电压表不显示:可能原因一是内部表头连线松动,二是输出短路,三是内部衰减板及主板连线不通或主板故障;9、请注意环境湿度对本设备的影响,下图为电压与相对湿度使用对照表.请参考 使用;
