绝缘鞋手套耐压装置绝缘靴试验方法16.1 常用绝缘靴试验绝缘靴性试验的电压是15kV，保持1分钟，泄漏电流不大于7.5mA者为合格。该7.5mA判定值是固定的。放好绝缘靴后请直接按操作界面进行试验。16.2 其它试验其它试验时，试验方法同上，仅在电压和泄漏电流两个参数上有区别：试验电压可根据用户需要自定，保持1分钟，泄漏电流机器设定不大于10mA者为合格，用户可根据具体情况自行判定（或参照附录的国标）。十七、绝缘手套试验方法17.1 低压型绝缘手套试验：低压型绝缘手套性试验的电压是2.5kV，保持1分钟，泄漏电流不大于2.5mA者为合格。该2.5mA判定值是固定的 默认的值是2.5mA。安装试件后直接按试验机上的操作界面试验。17.2 高压型绝缘手套试验该试验的方法同7.1，仅在电压和泄漏电流两个参数上有区别：高压型绝缘手套性试验的电压是8kV，保持1分钟，泄漏电流不大于9mA者为合格。十八、常见故障及其排除序号故障描述故障排除方法1打开测量装置后，信号发送指示灯不亮或常亮电池电压太低，应及时充电；重新开机，使其进行上电复位。测量装置充电时充电指示灯不亮 检查电源插座里的保险丝是否烧毁操作箱打开电源后无反应检查电源插座里的保险丝是否烧毁5 试验机上电流表不显示电流表背后的插头或测控箱背后的供电插头松脱使用中测试数据明显不合理接地不良会引起仪器数据严重波动。应刮净地点上的油漆和锈蚀，务必保证0电阻接地！如果测量接地试品，试品地和仪器应共地连接，保持地电位一致。空气湿度过大空气湿度大会产生比较大的电晕，在不击穿的情况下可以正常试验8无线传输信号不正常如果试验过程中高压测试电流远大于低压测试电流，或相反，请检查无线传输

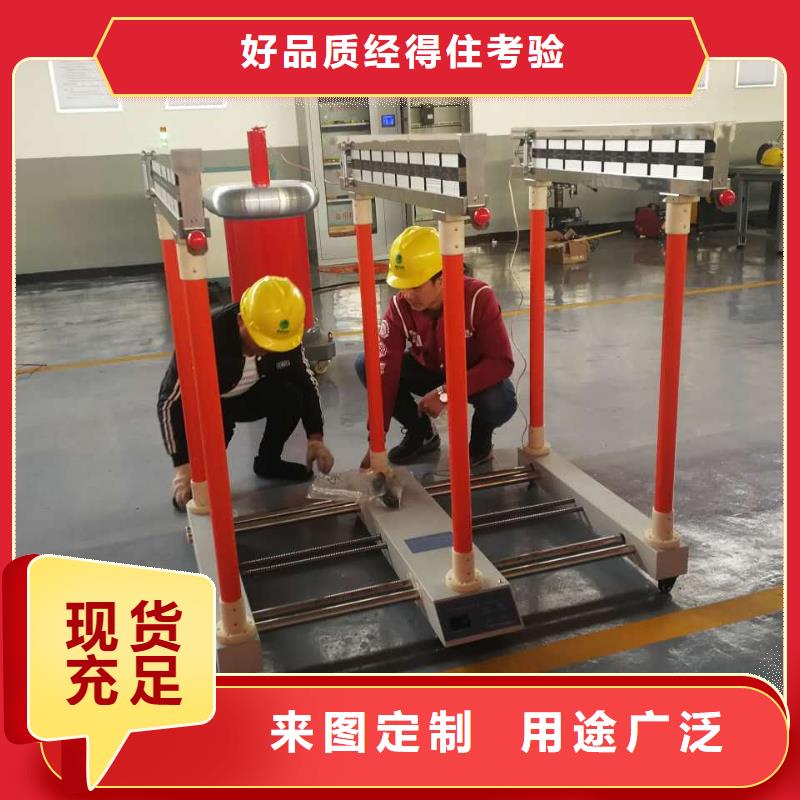

绝缘鞋手套耐压装置试运行■本试验台具有以下功能：1、被测试件的泄漏电流值及试验时间可人工设定；2、可遥控升高测试电压或降低测试电压，也可遥控停止；3、测试过程结束后，自动完成降压过程；4、具有过电压保护功能；5、采用遥控自动化操作，高低压分离，可靠；6、采用不锈钢专用容器，可同时检测1-6个靴手套试件；7、具有低压侧和高压侧双过流保护功能；8、具有不合格试件指示功能；■接好地线和总电源后，将六根导电杆全部取下，开始试运行：1、按下控制电源旋钮，接通控制电源。2、操作人员离开机体，用遥控器进行操作。先按下“A”键，看高压表的数值是否增大？再按下“B”键，看高压表的数值是否减少？如正常，一直按下“A”键，进行升压，升到一定值时（如8KV）松开“A”键，按下“C”键，此时定时器开始工作，当测试时间到达后，试验台开始自动将电压降到零。证明试验台工作正常。3、再一直按下“A”键，进行升压，当升到保护电压值上限时，设备停止升压。3、在一只盘状容器中加入一半水，放在一号工位，注意底部和绝缘板上的螺丝接触好。将一根导电杆穿过导电方管，拧动星形把手，调节导电杆的位置，使导电杆和盘状容器中的水相接触。按下控制电源旋钮，接通控制电源。4、操作人员离开机体，用遥控器进行操作。先按下“A”键，此时高压表的数值在增大，一号电流表的数值也在增大。一直按下“A”键，进行升压，当一号电流表的数值升到保护电流值时，主回路断开，闪光报警灯亮，一号工位的指示灯J1也亮。证明一号工位过电流保护正常。此时试验台自动降压，待零位指示灯亮按箭头方向旋转控制电源旋钮，断开控制电源。5、同样分别对2至6号工位进行过电流保护测试。6、在测试过程中，按下“D”键，主回路都会断开，闪光报警灯亮，此时试验台自动降压，待零位指示灯亮后，断开控制电源。
