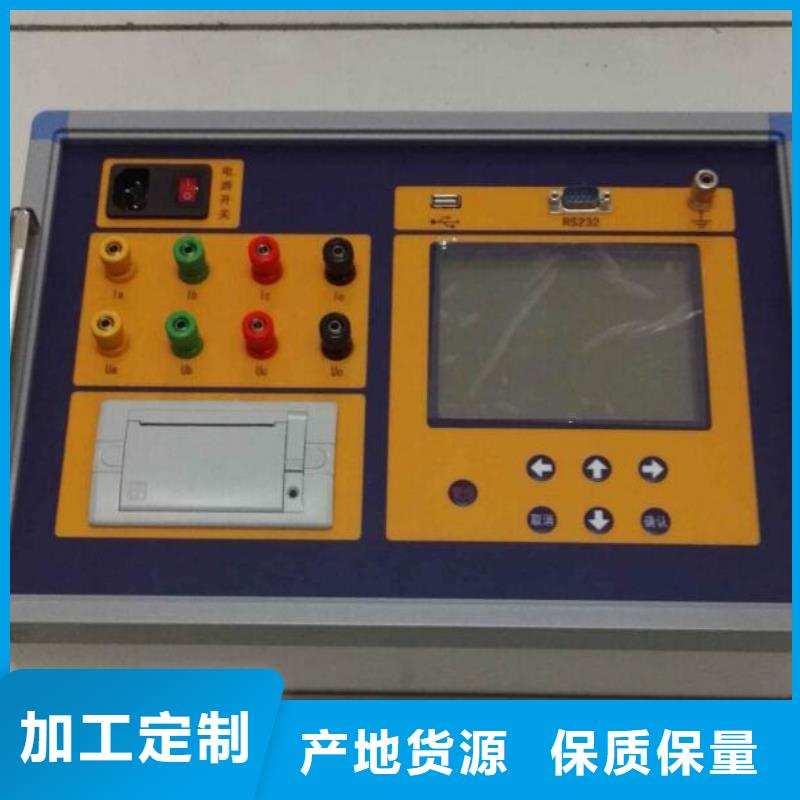

配网电容电流测试系统

电容电流测试仪补偿电容器组中性点异频信号注入法5.1 测量方法说明及测量特点常用的异频信号注入法是从PT开口三角处注入异频信号，其测量原理中假设电压互感器三相励磁特性和漏抗一致，且在测试过程中忽略了励磁阻抗。而在实际现场，电压互感器往往会出现由于生产批次的不同而导致的三相励磁特性和漏抗不一致，尤其对于4PT连接方式电压互感器的差异将大大影响电容电流的测量准确性。针对以上情况，提出了补偿电容器组中性点异频信号注入法，此测量方法避免了电压互感器参数不一致的影响，且无需退出高低压消谐装置，既保证了电网运行，又保证了测量的准确性。5.2 测量原理图2 补偿电容器组中性点异频信号注入法原理图图2中：PT：外接单相电磁式电压互感器，电压互感器变比为（UL电压互感器额定高压）X： 耐压电缆DL：断路器 DS：隔离开关 ES：接地开关 L： 限流电抗器Ca、Cb、Cc： 补偿电容器组C11、C22、C33：线路三相对地电容见图2所示，电容电流测试仪与单相电压互感器的二次绕组相连，电压互感器的一次绕组经耐压电缆与补偿电容器组中性点相连，通过补偿电容器组向三相注入异频零序电流。电容电流测试仪通过测量电压互感器二次绕组的电压和电流，计算得到对地电容和电容电流。注：补偿电容器组中性点异频信号注入法，在测量之前必须确定电容器组Ca、Cb、Cc的确切电容量；且需要一个外置单相电磁式电压互感器，为了提高测量精度，可选用精度较高的电压互感器，电压互感器变比为（UL电压互感器额定高压）；测试仪的参数设置中“PT方式”应选择“C1PT”。5.3 测量步骤5.3.1 查看不接地系统的接线方式和运行方式，系统所有线路均已投入。5.3.2 现场已配置消弧线圈的，根据接线方式和运行方式，退出与被测系统有电气联系的所有消弧线圈。5.3.3 外置单相电压互感器置于绝缘垫上，高压尾端、低压尾端和外壳分别一点接地。5.3.4 将电容电流测试仪的电流输出端与单相电压互感器二次绕组相连。仪器置于绝缘垫上，且与互感器的距离不小于2m（10kV）和3m（35kV），电容电流测试仪外壳应可靠接地。5.3.5将单根耐压电缆一端与外置的单相电压互感器高压端相连。在该补偿电容器组中性点隔离开关处，利用绝缘操作杆将电缆的另一端与该补偿电容器组中性点相连。无中性点隔离开关的补偿电容器组可在其它操作方便处将电缆与中性点相连。连接部位需可靠接触。 5.3.6 单相电压互感器周围设置围栏，围栏与互感器的距离不小于0.7m（10kV）、1m（35kV），向外悬挂“止步、高压危险”标示牌。5.3.7 测试人员位于绝缘垫上开始测试。

电容电流测试仪电容电流测量在“主菜单”屏幕中选择“电容电流测量”按“确认”进入“参数设置”屏幕，见图5。按上下键选择设置项目，按“确认”或右键进入具体数值设置；当光标在具体数值位置时，按上下键调整数值，按“确认”键或左键返回项目选择。图5 参数设置?试验编号：设置当前的试验编号。?设备名称：即为被测设备的编号，可以不设置。?额定高压：设置被测系统额定线电压。?母线电压：设置母线实际线电压值，以提高电容电流测量精度，调整范围Un±20%。?P T 方式：选择PT连接方式，当光标移动到“接线图”按“确认”键后，显示相应的PT接线原理图。?P T 变比：显示当前PT变比，不可设置，此处只是显示。?开始测量：按“确认”键后，启动电容电流测量过程；如果“PT方式”选择为“C1PT”，按“确认”键后，将显示三相电容器组电容量设置屏幕，在设置完三相电容器组电容量后，按“确认”键启动测量过程。注：测量过程开始后，按“取消”键，可立刻停止测量过程。7.4.2 测量结果显示图6 测量结果?重测：放弃本次测量结果，重新开始新的测量过程。?打印：通过打印机打印本次测量结果。?存储：将本次测量结果保存至本机存储器或者外部优盘。7.4.3 测量记录查询在“主菜单”屏幕选择“测量记录查询”，按“确认”键进入，此屏幕用于查看已经保存至本机存储器的测量结果历史记录，见图7。图7 测量记录查询“记录012/014”，前面的数字表示当前记录的编号（即第几条记录），后面的数字表示已存储记录总个数；按左右键可查看不同编号的记录。按“确认”键弹出功能菜单，可进行“存储打印”、“转存优盘”操作。?存储打印：将当前查询的存储数据进行打印。?转存优盘：将当前查询的存储数据转存到外接优盘。7.4.4 实时时钟设置在“主菜单”屏幕选择“实时时钟设置”，按“确认”键进入，见图8。图8 实时时钟设置在“实时时钟设置”屏幕，按左右键移动光标选择要修改的数据，按上下键修改选中的数值，按“确认”键保存当前设置并返回“主菜单”屏，按“取消”键放弃当前设置并返回“主菜单”屏。（注：本时钟设置功能可根据闰年自动计算二月份的天数，并能根据所设置日期自动计算出星期几。）7.4.4 厂家参数设置此屏幕用于厂内调试，需要密码才能进入，不对用户开放。

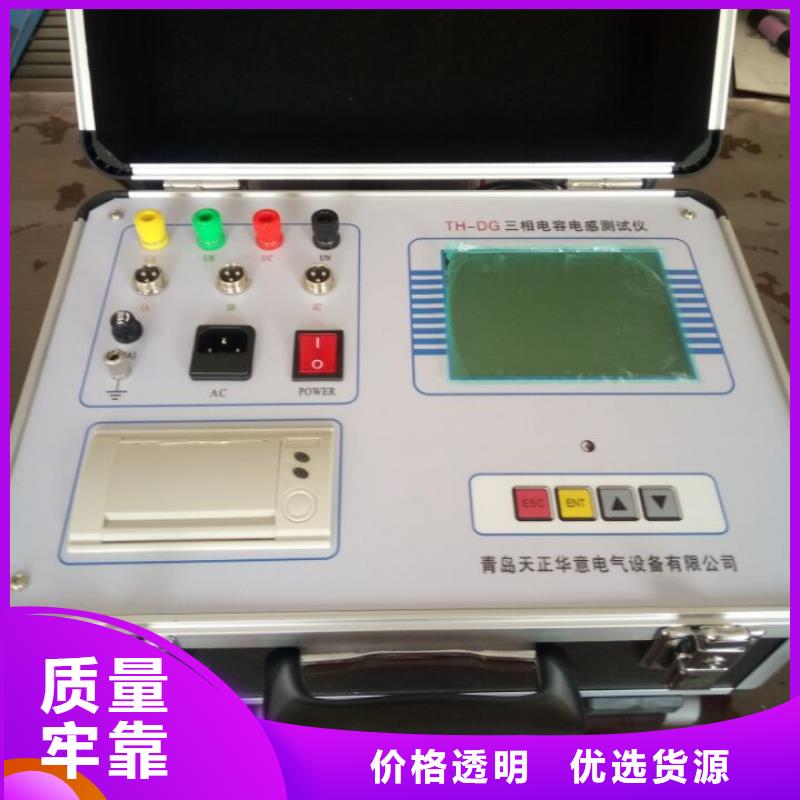

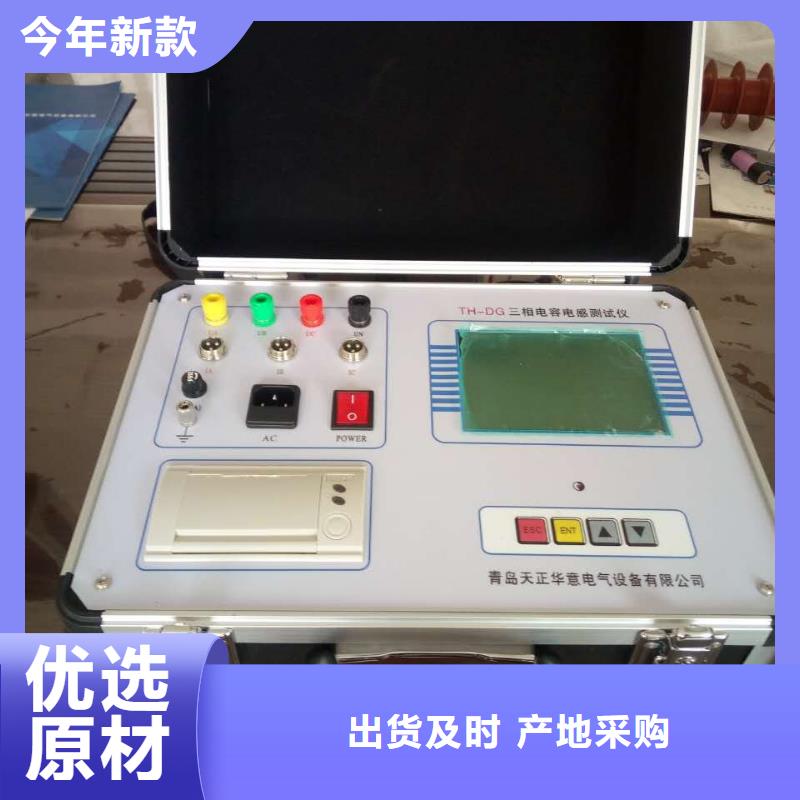

电容电流测试仪产品概述无功补偿电容器是满足电力系统无功平衡的重要设备。近年来无功问题得到了电业部门的普遍重视，无功补偿成套装置已大量投入配电网运行。电能供给要求系统有功与无功实时平衡。因此，无功补偿装置应满足自动跟踪、实时补偿的要求，这就不可避免地要频繁投、切无功补偿电容器组。电容器组的投、切操作，就会产生过电流与过电压冲击，引起电容器损坏。为保证设备的可靠性，早期发现电容器缺陷，避免故障扩大，需要定期进行检测。而在现场电容器都是成组并联的，传统方法是将电容汇流排拆除，然后用老式电容表进行测量，由于电容器组是由几十至上百个小电容器组成，要拆线测量电容量的工作量很大，而且经常拆线会使得螺丝滑牙或没有上紧而留下隐患，也容易造成电容的二次损坏。因此，非常期望有一种测试仪器不用拆线就能测量各个小电容器的电容量，减轻检修人员的负担，提高检修工作的效率，提高配电网运行的性。针对现场的实际情况，我公司经过攻关，终研制出一种利用新试验方法进行测量的仪器，这就是“型电容电感测试仪”。该仪器可以在不拆线的状态下，测量成组并联电容器的单个电容器，同时也能够测量各种电抗器的电感，本仪器还能测量工频状况下的电流，该仪器接线方便，操作简单，减轻了检修人员的工作负担，大大提高了现场的测试效率，为电网的正常运行提供了保障。
