想要更直观地了解水内冷发电机绝缘电阻测试仪实力老厂产品吗？？产品视频，带你走进产品世界
以下是:水内冷发电机绝缘电阻测试仪实力老厂的图文介绍
SOE测试仪使用说明1、当地测试原理SOE测试开关信号发生器主要用于验证SOE系统记录准确性的测试装置。其基本测试原理是：用一组标准的开关量信号（具有准确的排列顺序和时间间隔），触发SOE模件，通过比对SOE系统的触发记录与标准信号在排序和时间间隔上的差异，达到验证SOE系统记录是否准确的目的。内部采用高精度石英晶体震荡源和专用微处理器,输出时基，输出序列信号的间隔时间可在0.1ms-999.9ms任意设置。输出为光电隔离无极性模拟接点。触摸式彩色液晶显示屏，便携式手提箱结构，内置高容量锂离子电池组，无需外接电源即可持续工作8小时以上，可方便的带到任何现场使用。该测试仪操作简单，一目了然。无需专门培训，即看即用，测试工作一键完成。4、当地输出接线SOE测试共有16个开关量信号输出通道。外接端口为DB50型插座，插座引脚与通道序号的对应如下图：常规SOE测试使用标配的DB50电缆转接线4、当地触发输出时序SOE测试仪常规的输出方式有：顺序触发、当地逆序触发、当地重复脉冲触发3种。
SOE测试仪输出插座(DB50)线号表引脚号 标识 功能说明 引脚号 标识 功能说明1 DO-16A 开关量输出通道16 26 DO-8B 开关量输出通道82 DO-15A 开关量输出通道15 27 DO-7B 开关量输出通道73 DO-14A 开关量输出通道14 28 DO-6B 开关量输出通道64 DO-13A 开关量输出通道13 29 DO-5B 开关量输出通道55 DO-12A 开关量输出通道12 30 DO-4B 开关量输出通道46 DO-11A 开关量输出通道11 31 DO-3B 开关量输出通道37 DO-10A 开关量输出通道10 32 DO-2B 开关量输出通道28 DO-9A 开关量输出通道9 33 DO-1B 开关量输出通道19 NC 空 34 NC 空10 DO-8A 开关量输出通道8 35 AI＋ 11 DO-7A 开关量输出通道7 36 GNDA 12 DO-6A 开关量输出通道6 37 AO- 13 DO-5A 开关量输出通道5 38 NC 空14 DO-4A 开关量输出通道4 39 NC 空15 DO-3A 开关量输出通道3 40 DC14V 16 DO-2A 开关量输出通道2 41 DI_B 17 DO-1A 开关量输出通道1 42 GND_232 18 DO-16B 开关量输出通道16 43 DC5V 19 DO-15B 开关量输出通道15 44 DC5V 20 DO-14B 开关量输出通道14 45 NC 空21 DO-13B 开关量输出通道13 46 DI_A 22 DO-12B 开关量输出通道12 47 RXD_232 23 DO-11B 开关量输出通道11 48 TXD_232 24 DO-10B 开关量输出通道10 49 NC 空25 DO-9B 开关量输出通道9 50 NC 空4、本地开关信号输出等效电气图二、本地开关信号发生器（SOE测试）
SOE测试仪国标电源插座。电源开关。按键说明按键说明【VRange】电压量程切换【IRange】电流量程切换【V/Y】三相四线与三相三线切换完成接线转换，显示屏状态栏必须有V型或Y型显示.【SET】在此系列中为未定义键【Zero】使输出量全部降为零，并切断源输出，相当于源关闭，主要用于换接线【MENU】菜单键【MODE】在此系列中为未定义键【Enter】确认键【XB】谐波键,用于设置谐波.【U】设置、同城显示，调节电压【I】设置、同城显示、同城调节电流【P】设置、同城测量、同城显示、同城调节有功功率【Q】设置、同城测量、同城显示、同城调节无功功率【Φ】设置、同城显示、同城调节相位【F】设置、同城显示、同城调节频率【A】相序指示键【B】相序指示键【C】相序指示键【←】光标左移一位；直流量程选择【→】光标右移一位；直流量程选择【-】负号【1】～【9】数字键【 . 】小数点【0％】～【120％】常用电压电流试验点，按此键将同时输出档位的百分点【0.0L】～【0.0C】常用容性,感性试验点五、同城编码器说明按键说明编码器右转1当光标在数字下时使数字上升2 直流输出量程选择编码器左转1当光标在数字下时使数字下降2直流输出量程选择编码器下按和确认键【Enter】功能相同六、同城接线说明交流电压输出接线方式Y型（三线四线）接线 Ua Ub Uc UnV型（三线三线)接线 Ua Uc Un交流电流输出接线方式Y型（三线四线）接线 Ia Ib IcV型（三线三线)接线 Ia Ic （Ib短接）直流电压输出接线方式将Uo＋和Rs＋同时接到被试装置＋端；将Uo-和Rs-同时接到被试装置-端直流电流输出接线方式I＋端接被试装置＋端I-端接被试装置-端直流电压电流接线方式绿色:直流电压输入端黑色:直流电压电流低端红色:直流电流输入端U - I七、同城仪器界面操作说明
逐一精选，万次检测，只为责任，天正华意电气设备(温州市分公司)专注于 微机继电保护测试仪数十年。在公司和客户的共同努力下，逐渐发展成为一家集设计研发、生产加工、代理经销、技术咨询为一体的综合性实力公司。在 微机继电保护测试仪业界拥有良好的口碑。
树行业典范，立质量标杆。天正华意电气设备(温州市分公司)深耕于 微机继电保护测试仪系列产品的换代升级。近年来，学习国外技术、引进国外设备，建立了一支技术过硬、检测、管理完善的生产和服务团队。

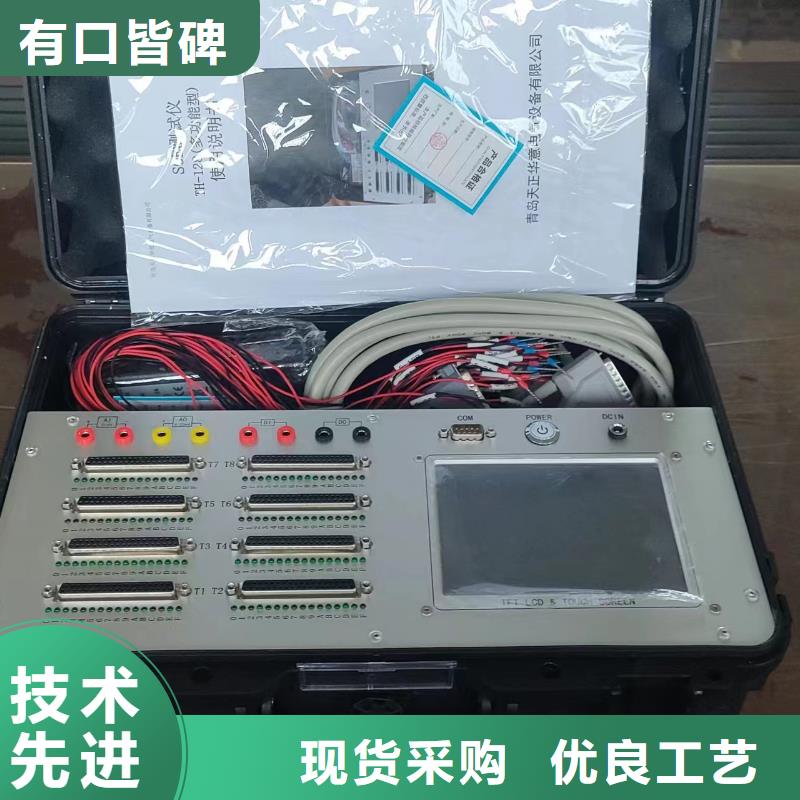

SOE测试仪《便携式SOE分辨力测试仪》（SOE测试仪）TH-16AD说明书青岛天正华意电气设备有限公司一、本地TH-16AD《便携式SOE分辨力测试仪》技术条件1-1、本地电气参数输出通道数：16接点特性：无极性光电隔离（100V50mA）触发方式：顺序触发、本地组群触发、本地脉冲触发、本地逆序触发触发间隔：0.1～999.9ms (以0.1mS为单位任意可调).精 度：≤3us工作电源：AC220V 工作温度：-10～55℃产品寿命：20万小时输出模拟接点特性:开路电压：≥300V（DC）电流容量：≥100mA隔离特性：≥1000V（任意通道之间，通道和输入电源之间)抵抗磁场和电场干扰能力:1、本地抗磁场干扰：（1）阻尼振荡磁场100A/m，振荡频率100KHz和 1MHz。 （2）工频磁场1000A/m2、本地抗电场干扰：（1）电快速瞬变脉冲群电压：200V~4800V；50ohm负载：100V~2400V；（2）阻尼振荡波：开路输出电压250V-6,000V （3）抗浪涌（冲击）：开路电压160V-5000V 短路电流2500A设备外型：便携手提箱显 示 器：5.6寸全彩显示屏外型尺寸：220＊200＊300MM重 量：4KG模拟触发接点特性项目单位规 范测试条件注释小典型开路耐压V80100Is＝0.5uA图1-3导通压降V2.42.6If＝100mA图1-4电流容量mA50Vs＝2.4V图1-4隔离特性MΩ10Vce＝300V图1-5注：测试装置断电时所有接点为开路状态
