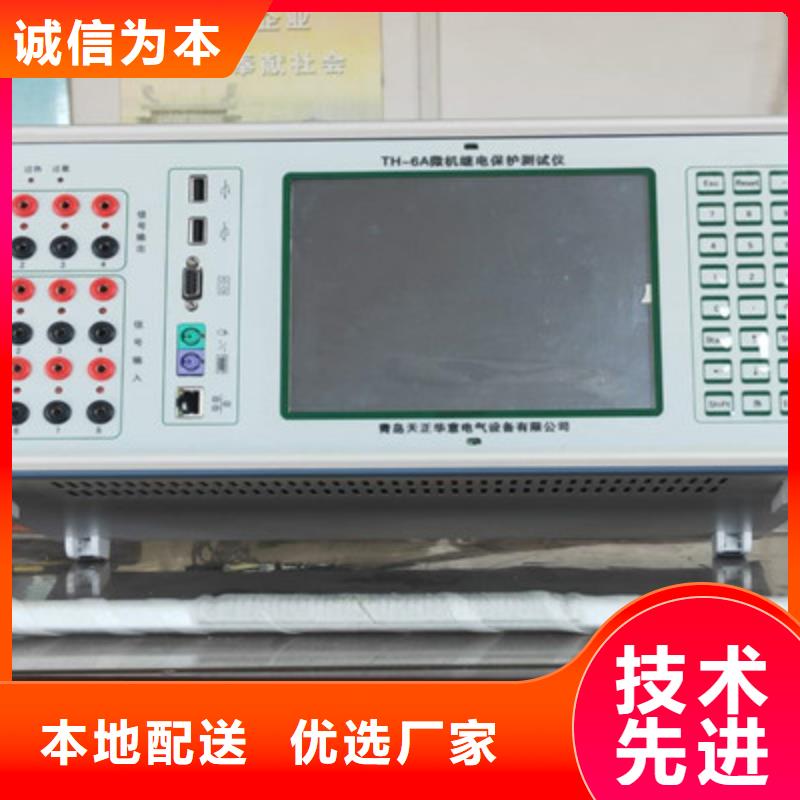

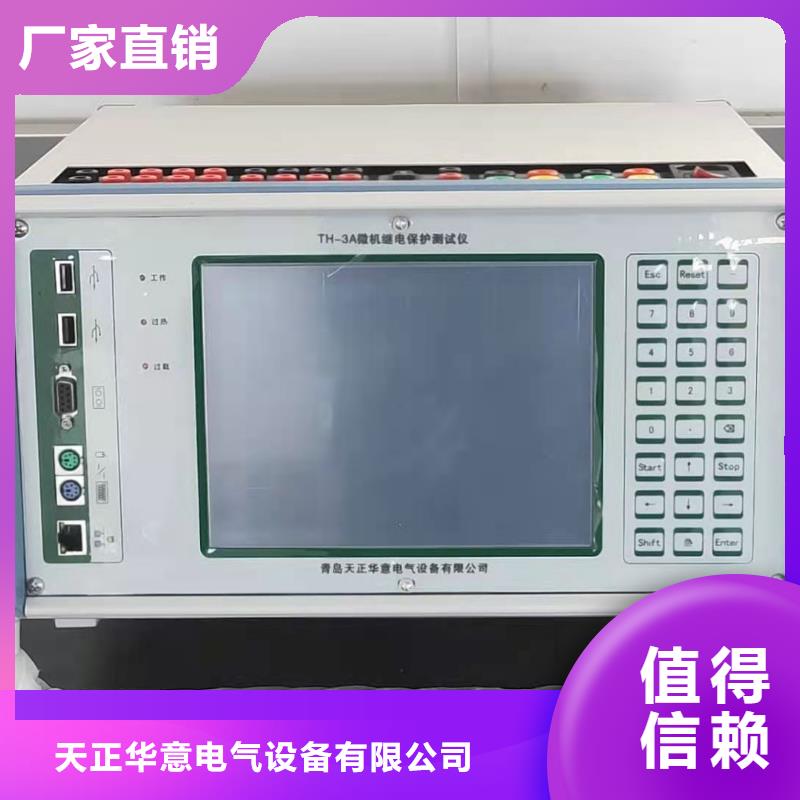

手持式光数字测试仪而继电保护测试仪在大电流输出时只能维持10秒，并且大电流通过滑动电阻器因发热其阻值发生变化，所以单路电流的带负载（纯阻性）能力，只能测出一个大概值，单路电流、电压带感性（容性）负载能力，基本不做。全功能程控电子负载能很好的解决上述问题：既可用于交流电流、电压的负载，也可用于直流电流、电压的负载。负载为纯阻性的，阻值的改变是通过场效应管控制极的电压来实现，避免像普通电阻那样，因通过电流发热而导致阻值发生改变。用户可通过上位机软件地调节负载电阻的大小。单路带载（纯阻性）能力测试：通过上位机调节负载，利用主设备（TH66/THU66）测量流过负载的电流值和负载两端间的电压值，实时监测电流或电压的误差和总畸变率不超出合格范围时，根据P＝UI计算负载消耗功率，即为带载能力利用三相电流同时带0.4Ω，三相电压同时带300Ω测试上述b功能；利用三相电压100V同时带4uF电容、三相电流20A同时带1.3mH电感测试上述c功能。全自动跨接线：通常单路电流带载能力测试，需要分别把电流表和电流负载分别接入六路电流回路中、电压表并联负载两端；单路电压带载能力测试需要分别把电流表和电压负载接入六路电压回路中，这些工作需要检定人员通过换接线来完成，麻烦且易出错，本装置内设计了自动跨接线电路，根据测试项目程序自动完成上述工作。

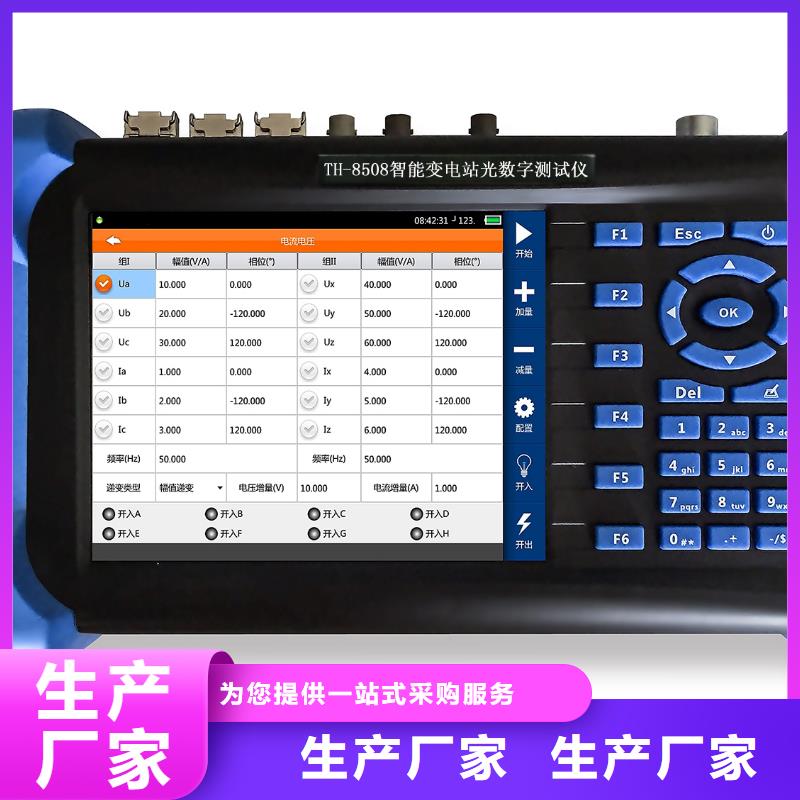

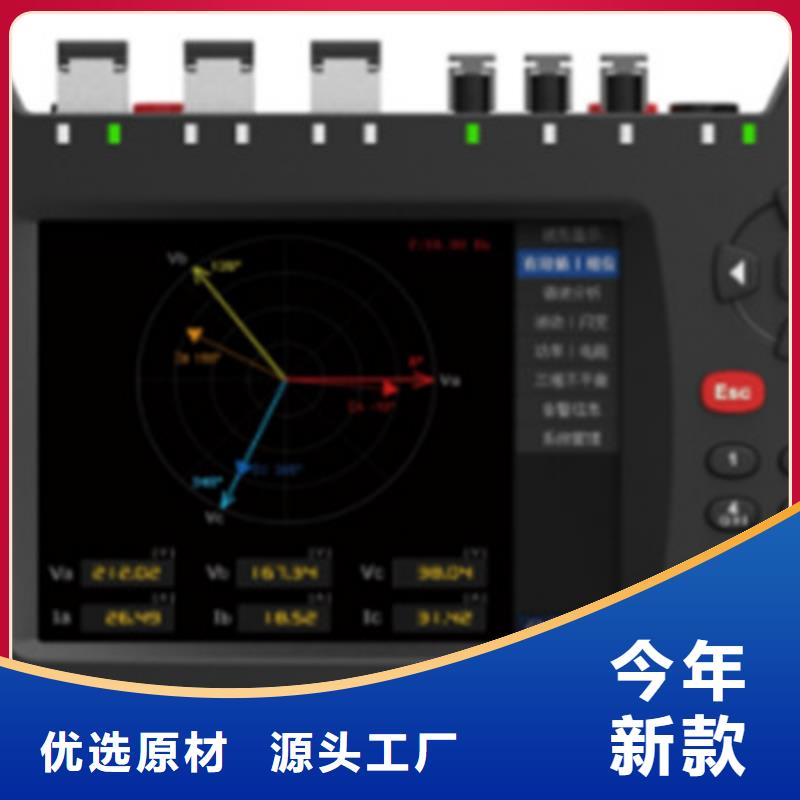

手持式光数字测试仪核相进入核相测试模块，侦听光口接收报文。支持2 个待核相的合并单元数据实现二次核相，也可是一个合并单元的不同通道组数据。选一路电压/电流作为基准，显示待核相电压/电流组别的幅值、相位、频率及幅值差、相位差等信息作为核相参考，可检验同侧电压/电流相序、有效值是否正确，不同侧电压/电流有效值、相位关系是否正确。 利用多光口同时接收数据的特性，可以将两条光纤同时接入两路光串口或两路光网口，对不同的合并单元的数据进行核相。需要注意的是，核相前需要在“侦听报文”页面勾选好待核相控制块，并点击“通道配置”，选择待核通道及基准通道。 通道配置完成后，点击“核相”或F4键，进入核相。2.8.1 向量图显示2.8.2 数据对比表格显示2.8.3 报文统计分析对比2.9 极性测试“极性”功能模块主要用于光数字电压、电流互感器、变压器进行直流法极性测试。 基本步骤如下： 1) 按直流法接好现场测试接线，确保TH-8508智能变电站光数字测试仪处于开机状态； 2) 进入极性测试界面，扫描SMV，在SMV扫描列表中查找到欲校核极性的SMV，选择欲校核极性的SMV并勾选需要核极性的通道； 3) 在直流法电池开关合上前按“核相”； 4) 合上电池开关，给出极性测试结果； 5) 极性测试完成后，观察通道指针左右摆动的情况，如果摆向“-”一端，则说明互感器是负极性；如果摆向“＋”一端，则说明互感器是正极性；如果指针不摆动，则说明测试失败，需要重新检查互感器、测试方法、参数设置等。

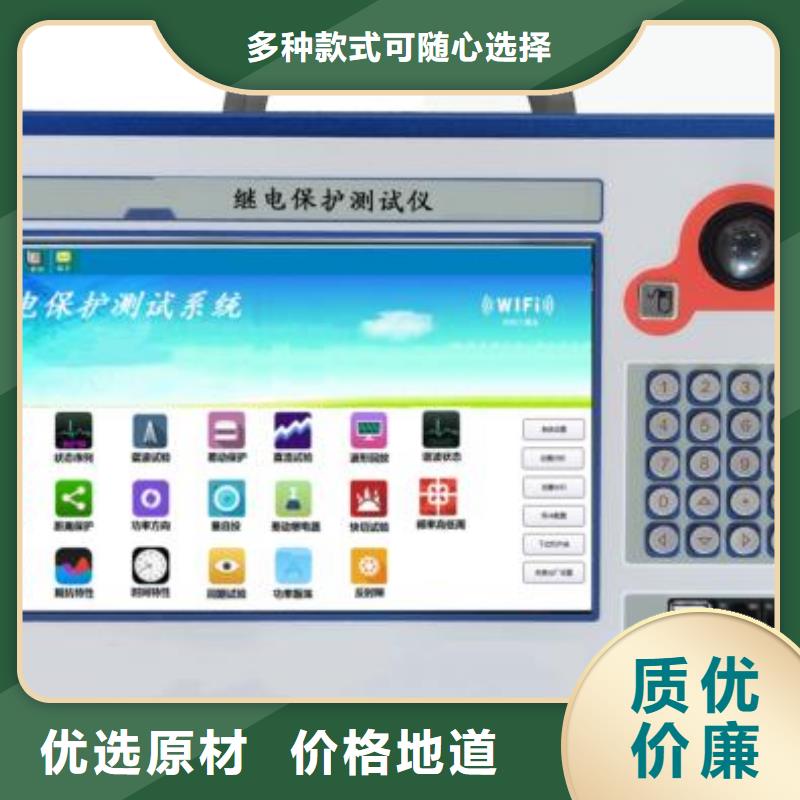

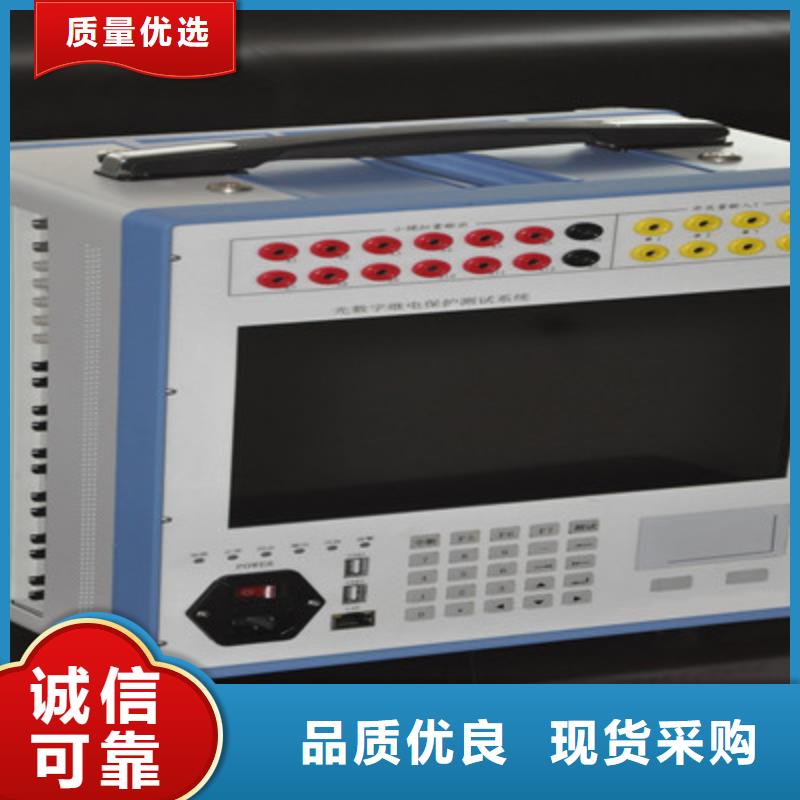

手持式光数字测试仪数字化的保护和智能设备的测试仪器相应的也必须满足一系列应因而生的新需求，内置GPS同步时钟和嵌入式工控机且可外接功放的光数字继电保护测试仪就是为了满足这些新需求而精心研制的第三代全新系统， 业已经相关权威部门检测通过，并在国内数十个单位应用并获得好评。2、用途及其适用范围传统继电保护、仪器仪表等二次设备的模拟量输入信号是经电缆传输的二次电压、电流的模拟量，开入、开出采用硬接点连接。数字继电保护、仪器仪表等二次设备的模拟量输入信号是经光缆传输的基于IEC 61850通讯协议的电压、电流的数字量，开入、开出采用经光缆传输的基于IEC 61850通讯协议的数字信号。IEC61850标准定义了采样值传输（Sampling Measured Value，简称SMV）和通用面向对象的变电站事件（Generic Object Oriented Substation Events，简称GOOSE）两种抽象模型：1、SMV模型应用于采样值传输及相关服务，目前通常有IEC61850-9-1、IEC61850-9-2及IEC60044-7/8（即FT3）三种格式。2、GOOSE模型提供了变电站事件（如命令、告警等）快速传输机制，用于跳闸和故障录波启动等报文的传输。GOOSE 采用组播方式传送数据,以太网传输方式有点对点、广播和组播，GOOSE 采用连续多次传送的方式实现可靠传输。
