手持式光数字测试仪6继电保护测试仪智能检定装置后面板1.3继电保护测试仪智能检定系统主要指标继电保护测试仪智能检定装置主要指标：设备名称项目名称范围TH66精度等级THU66精度等级检测装置交流电流0～≦0.1In 0.2mA0.05mA0.1In～Imax0.05％RG0.02％RD直流电流0～≦0.1In0.2mA0.05mA0.1In～Imax0.05％RG0.05％RD交直流电压0～≦2V1mV0.5mV2V～Umax0.05％RG0.02％RD交流频率10～1000Hz0.5mHz0.2mHz交流相位0～359.999o0.05o0.02o总畸变率　0.05％基波0.05％基波谐波2～20次0.1％基波0.05％基波响应时间　5us5us同步性　5us 2us合闸角　5us对应的角度5us对应的角度时钟　50us50us纹波　0.1％RG0.1％RG1）交直流电流量程：50A、30A、15A、10A、7.5A、6A、4.5A、3A、1.5A、1A、0.75A、0.5A、0.3A、0.15A、0.1A、75mA、50mA、30mA、15mA、10mA共20档。2）交直流电压量程：1000V、750V、600V、450V、300V、150V、100V、75V、60V、45V、30V、15V、10V、7.5V、6V、4.5V、3V、1.5V、1V、0.75V、0.6V、0.45V 、0.3V、0.15V、0.1V 、75mV 、50mV、30mV、15mV、10mV共30档。3）环境温度：实验室（20±2）o，预热时间不低于30分钟。二 THFZ全功能程控电子负载主要特性规程要求：a单路电流、电压带负载（纯阻性）能力b多路电流或电压同时输出带负载（纯阻性）能力c单路电流、电压带感性（容性）负载能力带负载（纯阻性）能力，是指通过的电流（或两端电压）精度在标的范围内和总畸变率不大于1％的输出功率；通常检测方式是采用滑动电阻器来测试单路电流、电压带负载（纯阻性）能力，由于滑动电阻的工作方式是通过改变其线圈匝数实现阻值变化，那么改变0.01Ω以下的阻值就显的特别费劲。

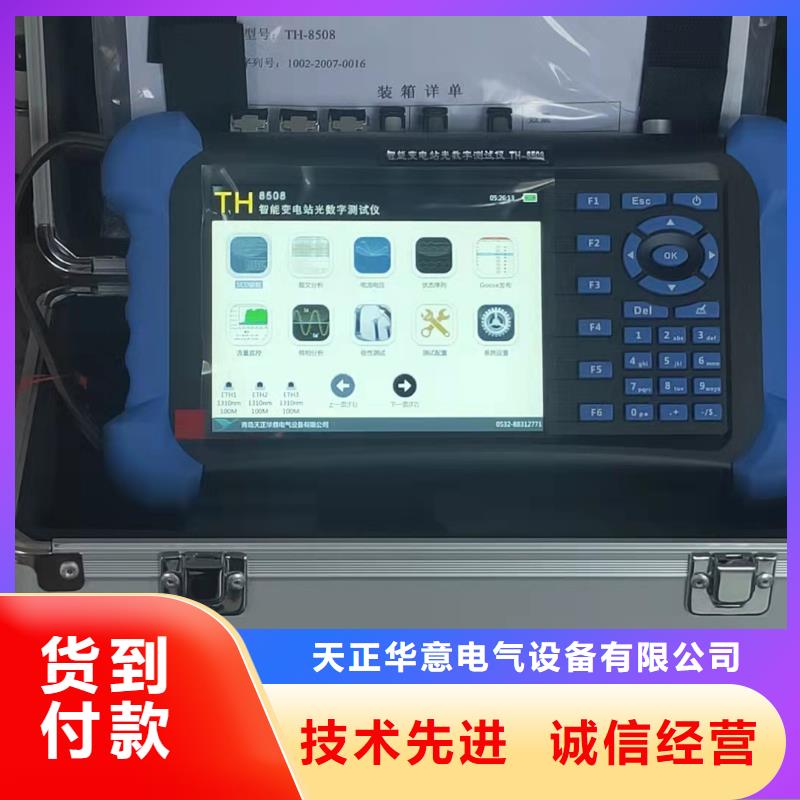

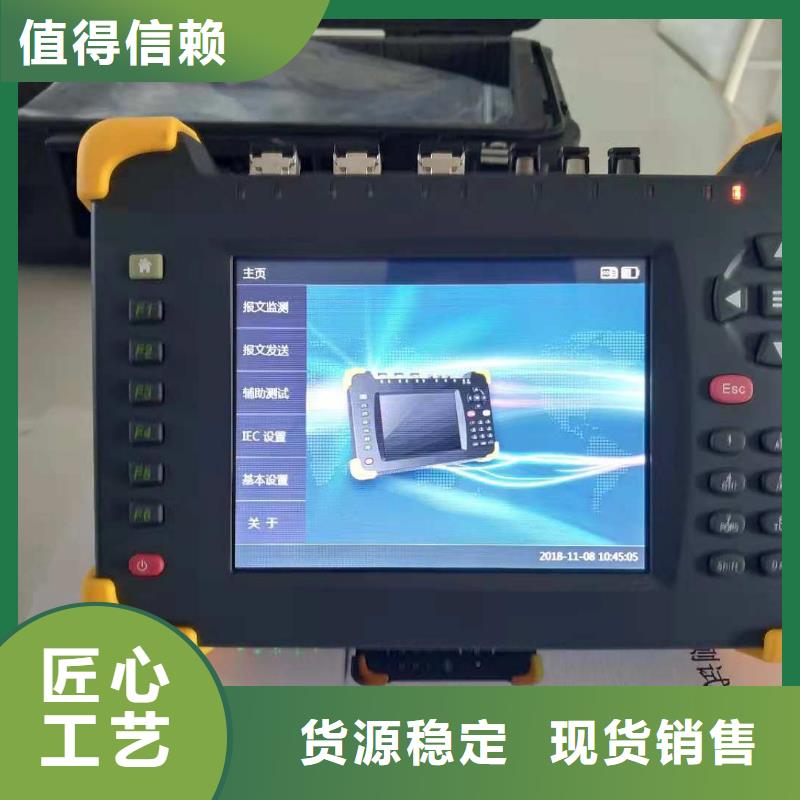

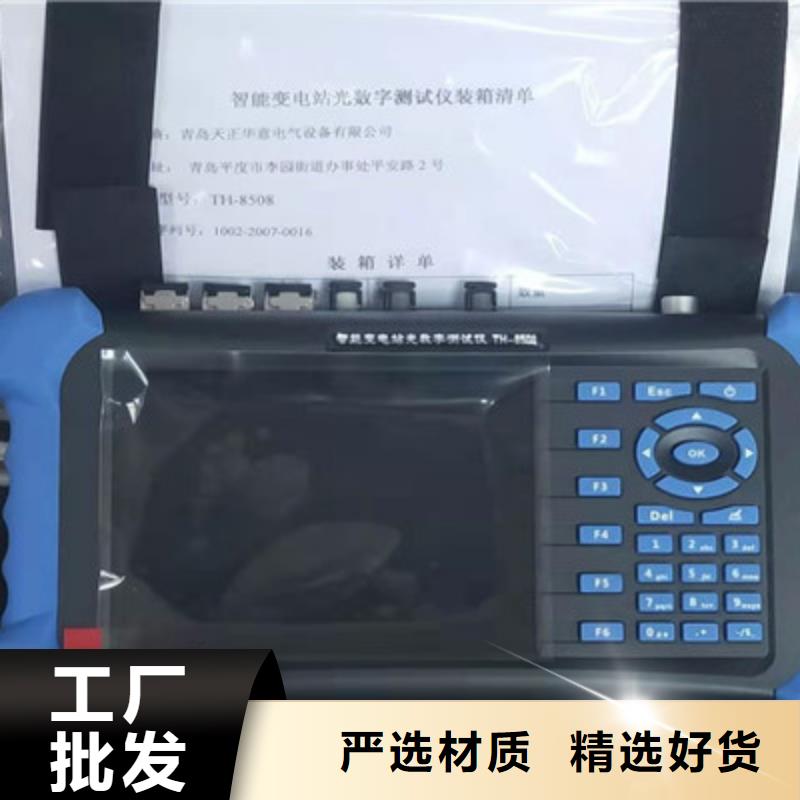

手持式光数字测试仪TH-8508智能变电站光数字测试仪技术参数型号型号光纤网口数量2对3对类型SC,100Mbits/sLC,100/1000Mbits/s协议IEC61850-9-1，IEC61850-9-2，GOOSE，IEEE1588网络对时时标误差＜25ns光纤串口数量2对1对类型SCST协议IEC60044-7/8帧报文，国网扩展帧报文，许继私有报文时标误差＜25ns同步接口数量1个类型SCST协议IRIG-B或PPS以太网通讯接口及USB接口数量RJ-45 1个；USB 1个硬开入与硬开出数量无各2路电池性能容量可充电锂电池，11000mAh可充电锂电池，11000mAh待机时间＞72小时＞72小时工作时间＞5小时＞5小时充电时间＜4小时＜4小时外观特征屏幕5.7英寸，触摸屏5.7英寸，触摸屏分辨率640×480640×480尺寸250mm×140mm×44mm250mm×140mm×44mm重量800g880g※ 规格若有变动，恕不另行通知章产品介绍1.1 欢迎使用感谢您使用TH-8508智能变电站光数字测试仪！TH-8508智能变电站光数字测试仪是青岛天正华意电气设备有限公司针对数字化/智能变电站网络通信过程推出的一款专用测试工具。自动侦测过程层通讯报文信息并解析，通过有效值、相位、波形以及开关量状态等多种方式给直观呈现给用户，并对报文进行分类统计，同时支持报文发送，是数字化/智能变电站安装、调试、运行和维护的必备工具。其主要支持以下协议：1.2 产品包装在您拿到本产品包装盒之后，请仔细检查下面所列出的各相标准配件是否齐全。

手持式光数字测试仪光数字继电保护测试仪可测试的保护，输入的电压、电流可以是模拟小信号，也可以是纯数字量（IEC61850-9-1/2、FT3），还可以是它们的混合方式；而跳、合闸等状态量采用GOOSE传递、开入开出硬接点连接或混合方式。系统还可以选配功放接口模块外接本公司的数字仿真功率放大器输出二次模拟量，既能满足“传统PT/CT＋合并单元”采样模式数字化保护、自动装置和仪器仪表的参数整定和测试，又能用于传统模拟保护及自动装置的参数整定和测试。3、技术参数及性能指标3.1采样值报文收发多可收发6×4 组IEC 61850-9-1、IEC 61850-9-2/LE SMV采样值报文，每组SMV报文端口及通道属性可配置；多可收发6 组IEC60044-7/8（即FT3）采样值报文，端口、传输速率等通信参数可配置；每组IEC61850-9-1 SMV可支持标准的12个SMV数据通道或扩展的可配置多达32个SMV数据通道；每组IEC61850-9-2 SMV可配置多达64个SMV数据通道；每组FT3可支持标准帧即12个SMV数据通道或国网的扩展帧即22个SMV数据通道； 采样率和ASDU数可设置，每帧1-8个ASDU数，采样率每周256 点即12800Hz；数据帧发送间隔稳定均匀，离散度偏差≤±1μS可达。SMV各通道输出同步性≤100μS；多可映射到2组共12路电流、电压量；3.2 GOOSE 报文接收支持接收6×2组GOOSE 报文；每组GOOSE 报文支持256 个GOOSE 数据；每组GOOSE 报文的GOOSE 数据格式可设置，支持全部TDL；每组GOOSE 报文接收端口及通道属性可配置；多可映射到8路开入量信息；3.3 GOOSE 报文发送支持发送6×4组GOOSE 报文；每组GOOSE 报文支持256 个GOOSE 数据；每组GOOSE 报文的GOOSE 数据格式可设置，支持全部TDL；每组GOOSE 报文发送端口和发送间隔等通道属性可配置；
