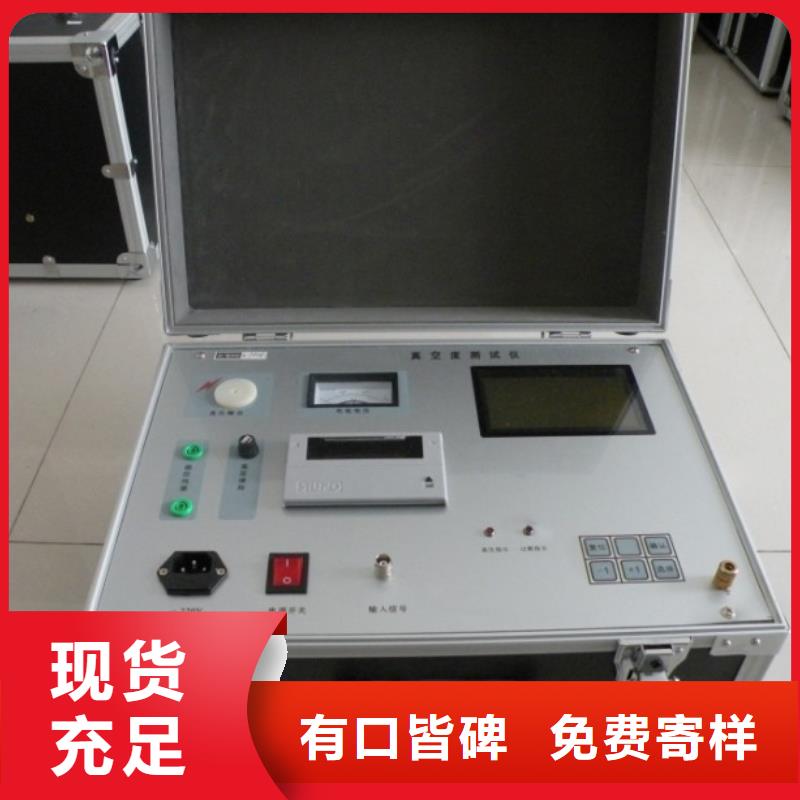

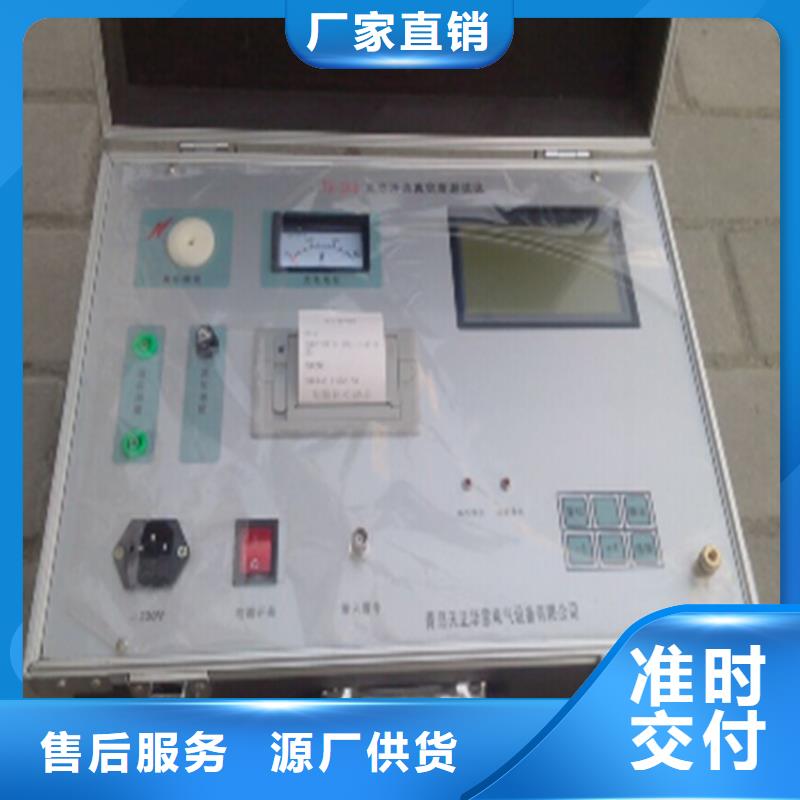

真空度开关测试仪装箱清单1．主机 1台2．附件箱（测试线4根，电源线1根，磁控线圈一个）1台3．说明书 1份4．检测报告 1份5．合格证及保修卡 1份十、质保青岛天正华意电气设备有限公司生产的所有仪器设备实行两年保修，终身维护。在保修期内，负责免费检查、修理、零部件替换；用户附带的其他费用，如运输费用等由用户自己承担，由下列情况造成的损失，将酌情收取修理费用：1 由于疏忽大意，不按操作规程操作，而导致设备的损坏。2. 不经同意，自行拆动设备，更换零部件引起的损坏。3. 由于运输或其它搬运过程中，处理不当而引起的损坏。附录A：真空断路器出厂时灭孤室真空度下限值。附录B：真空断路器运行中灭孤室真空度下限值。附录A：中华人民共和国机械行业标准JB3855－19963.6－40.5KV户内交流高压真空断路器1范围本标准规定了额定电压3.6－4.0KV户内交流高压真空断路器（以下简称真空断路器）的使用环境条件、额定参数、设计与结构、型式试验和出厂试验、运输、贮存等方面的通用要求。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准版本的可能性。GB 156－1993标准电压GB 311.1－83高压输变设备的绝缘配合GB 311.2－83高电压试验技术 部分：一般试验要求GB 763－90交流高压电路在长期工作时的发热GB 1984－90交流高压断路器GB 1984－89交流高压电器动、热稳定试验方法GB 2706－89电工术语 高压开关设备GB 2900.20－94高压开关设备常温下的机械试验GB 7675－87交流高压断路器的开合电容器组试验GB 11022－89高压开关设备通用技术条件机械工业部 1996－11－07批准 1997－07－01实施3．使用环境条件按GB 11022－89的3.14．定义本标准所采用的术语除按GB 2900.20和GB1984――89的第4章规定外，还采用下列定义。4.1 允许贮存期允许贮存期是指真空灭孤室从制造厂出厂至真空灭孤室内气体压力升高至允许的极限值之间的短时间。在此期间，真空灭孤室应能达到产品技术条件规定的各项技术指标。（以下内容从略。）5额定参数（内容从略）6设计和结构真空断路器的设计和结构除应满足GB 1984――89第6章的规定外，还应满足以下要求。6.1 一般结构要求。

真空度开关测试仪将真空开关灭弧室的两触头拉开一定的距离，施加电场脉冲高压，将灭弧室置于螺线管圈内或将新型电磁线圈置于灭弧室外侧，向线圈通以大电流，从而在灭弧室内产生与高压同步的脉冲磁场。这样，在脉冲强磁场和强电场的作用下，灭弧室中的带电离子作螺旋运动，并与残余气体分子发生碰撞电离，所产生的离子电流与残余气体密度即真空度近似成比例关系。对于不同的真空管型号（管型），由于其结构不同，在同等触头开距、同等真空度、同等电场与磁场的条件下，离子电流的大小也不相同。通过实验可以标定出各种管型的真空度与离子电流间的对应关系曲线。当测知离子电流后，就可以通过查询该管型的离子电流一真空度曲线获得该管型的真空度。在常规磁控放电测试灭弧室的真空度时，为了提高其测试灵敏度，需从断路器上卸下灭弧室，并置于螺线管线管内。这样一来，灭弧室在重新装回断路器时需要调整机械参数，工作量很大并需专业人员。而使用新型磁控线圈可以从侧面包围灭弧室，这样就不必拆卸灭弧室。而采用单片微机进行同步控制与数据采集处理，提高了灭弧室真空度的现场测试灵敏度。
