振荡波局放耐压试验系统（振荡波）测试模式 7.1 测试步骤 检测菜单里面点击设备序列号后进入测量模式，从左至右，局放校准，TDR校准，DAC升压连接好校准器（两根连接线红色夹子接被测电缆导体，黑色夹子接屏蔽线），档位对应，10nc＝10000pc测试系统的用户操作界面由鼠标控制，界面上的功能键都标注了相应功能，每个处于状态的功能键都能执行相应的功能操作。具体测试步骤如下： 1) 点击局放校准图标按钮 2) 进入校准界面 点击开始校准，在校准器上选择20000pC，在软件界面上选择相应的20nC，看到波形反射幅值，如果波形幅值很大，可以适当调小右上方增益框中的数字，通过增益调整使幅值在20-80之间即左侧柱状在绿色范围3) TDR校准 右上角选择电缆的长度及量程，选择合适的量程，反射波间隔就是电缆的长度，当自动显示长度有误差时，显示选项，红色实线手动选择反射波可移动光标，找到末端反射波的位置注： 1) 校准局放测试数据：必须使用标准 IEC60270 的局放脉冲校准器。 2) 校准时波形中间若出现脉冲反射波形异常，则可能为电缆接头的脉冲反射，可记录相应接头位置。3) 校准时的接线非常关键，红夹子接在被测电缆线芯，黑夹子接被测电缆的屏蔽线并必须与高压连接线的黄绿屏蔽线接在一起。

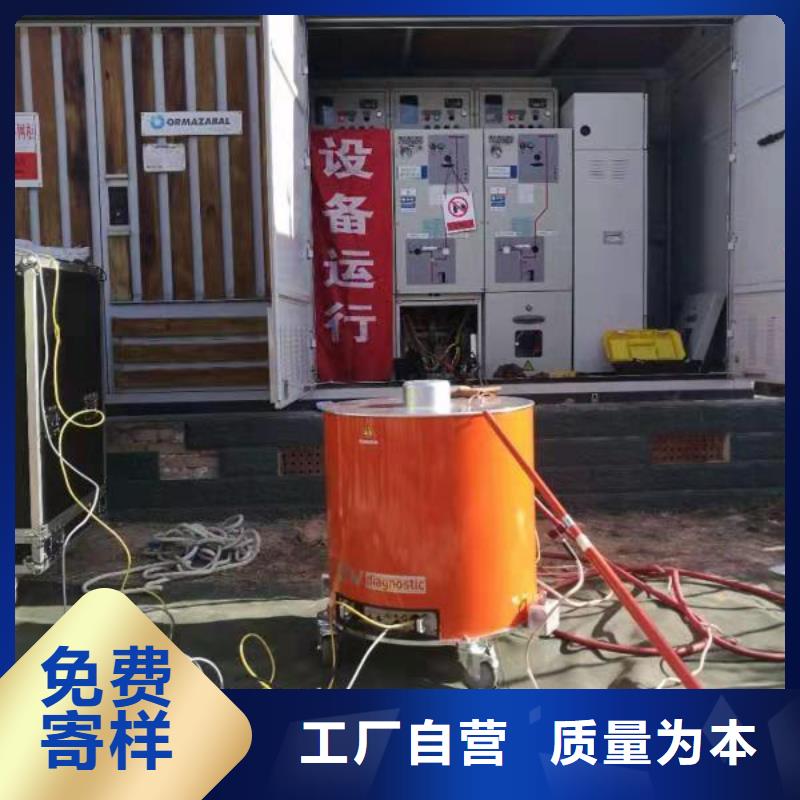

振荡波局放耐压试验系统一、系统简介1、概述目前对电力电缆检修的管理，主要是依据《电力设备交接和性试验规程》所规定的项目和试验周期，定期在停电状态下进行绝缘性能试验。其中变频串联谐振试验由于试验状况接近电缆的运行工况，因此成为国内目前应用广泛的试验方法。但大量试验及经验表明，串联谐振耐压试验无法对电缆整体绝缘的状态进行定量评估，一些通过串联谐振耐压试验的高压电缆在短期内仍有放电击穿的现象。经过长期对高压电缆的研究试验和实践，认为局部放电是电缆绝缘故障的先兆，有效检测局部放电是提高电缆状态检修水平的一种重要途径。电缆振荡波局放诊断与定位系统（简称WTS系统）是电力电缆“状态检修”的一种新方法。但此方法是先对XLPE电缆施加直流电压，利用形成的阻尼振荡波条件下的局放进行诊断与定位；而XLPE 电缆的直流耐压试验容易引起电荷积聚，电荷积聚对电缆是有隐性伤害并且也易于产生假局放信号，此方法的使用是值得进一步探讨的。为此，我们开发出交流衰减阻尼振荡波局放测试装置, 本装置采用交流高压源，在交流变频串联谐振耐压装置上，附加峰值同步信号使串联谐振回路在峰值时停止功率输出，并同时闭合高压电子开关，形成振荡波阻尼振荡，进行电缆局部放电测试。可以可靠地发现电缆及电缆接头的微弱绝缘缺陷，并且可以准确定位。此装置既可以在现场进行阻尼振荡波条件下的电缆局放测量及定位，亦可以按现行标准（规程）进行电缆的现场交接及性串联变频谐振交流耐压试验，一机两用，大大提高了设备使用效率。

振荡波局放耐压试验系统性能特点：全套原装进口，工艺水平高；为国际知名品牌进口设备，原厂，提供投标产品原厂项目授权书原件以及售后服务承诺函原件（2）＊加压程序可以程序化,自动导入相关标准，无需手动输入，支持相电压倍数输入或电压等级加压模式，软件内置DL/T1576标准加压程序，用户可直接选择（3）大数据平台具备机器学习功能；（4）＊电缆信息自动导入，与状态检测平台数据实现共享；（5）电缆局放测试和定位：使用低阻尼振荡波电源进行局放测试；（6）电缆振荡波耐压试验：50次；（7）＊可测量局放起始电压、局放水平，并准确定位局放缺陷位置；（8）＊局放采集卡为工业级板卡；（9）＊数据采集装置A/D转换器大于14Bit；（10）＊软件持免费无限制安装使用,不需加密码狗,任意工作电脑均可免费使用和升级，兼容性强，可导入多款同类主流设备数据（11）＊分析软件可以兼容市场上进口主流产品的测试数据；（12）＊具备VLF /DS/DAC三合一功能；（13）＊具备双端定位功能；（14）＊设备具备自干燥系统，以避免潮湿气候引起的仪器内部干扰；（15）＊至少选择5个测量区间开窗分析；（16）＊补偿电容支持外置测量阻抗,以测试导线对定位误差的影响；（17）＊测试信号深度可以在2-10范围内自由选择；（18）＊自动校正功能，单个校正挡位即可保证测试精度，中文界面，包含TDR，定位图，PRPDA 模式识别，导入其他数据格式（19）＊具备振荡阻尼故障曲线校正测定功能；（20）＊测量功能和分析功能在一套软件内，测量和分析可以同时进行，局放定位结果谱图显示及结论编辑、添加（21）便携式使用，移动方便
