三.结构及特点

3.1  2型通风天窗为折线型通风天窗。通风天窗是我司专业的定型产品。

3.1.1  2型通风天窗折线型通风天窗     代号：TC  1~10A/B-

天窗选用表：

3.2  折线型通风天窗（1~10）型洞口宽度

       当用于压型钢板、夹心板屋面或现浇钢筋混凝土屋面时，1~8型天窗洞口宽度为：1500、2000、2500、3000、4000、4500、5000、6000mm（其中5~8型天窗有3500mm）。9~10型天窗洞口宽度为：3000、4000、5000、6000、7000、8000、9000mm。预应力钢筋混凝土屋面板屋面由于板宽的限制，洞口宽度为：3000、6000、9000mm（仅用于屋脊天窗）。

3.3  折线型通风天窗（1~10型）洞口长度

      压型钢板、夹心板屋面或现浇钢筋混凝土屋面以3000、4000为模数，洞口长度为：3000×n、4000×n（n为模数的倍数）预应力钢筋混凝土屋面板屋面以6000mm为模数，洞口长度为：6000×n（n为模数的倍数）。

3.4  通风天窗按功能分为敞开式与启闭式两种类型，选用时需注明。敞开式代号为A，启闭式代号为B（启闭式为电动）。

2窗型特点

2.1侧开型电动采光排烟天窗是窗扇长度为6000mm上悬窗。

2.2侧开型电动排烟天窗适用于需要经常开启通风的建筑，其 的开启角度为60度。

2.3窗框由方钢管构成，窗扇为铝合金窗。

说明

1. 侧开型电动采光排烟天窗适用于工业厂房的纵向天窗，是配合6米开间的钢天窗架使用的窗型；

2. 天窗长度与钢天窗架长度一致，以6M为单元，洞口高度有1200、1500、1800、2400和3000mm五种

3. 侧开型电动排烟天窗适用于需要经常开启通风的建筑，其 的开启角度为60度。

4. 外形美观，视觉性强，采光性能好，安装施工方便，制作简单，适用于一些中等的工业与公共建筑

电动采光排烟天窗采光材料可选择聚碳酸酯采光板、玻璃纤维聚酯采光板等。再选用材光材料时注明采光材料

1.适用范围

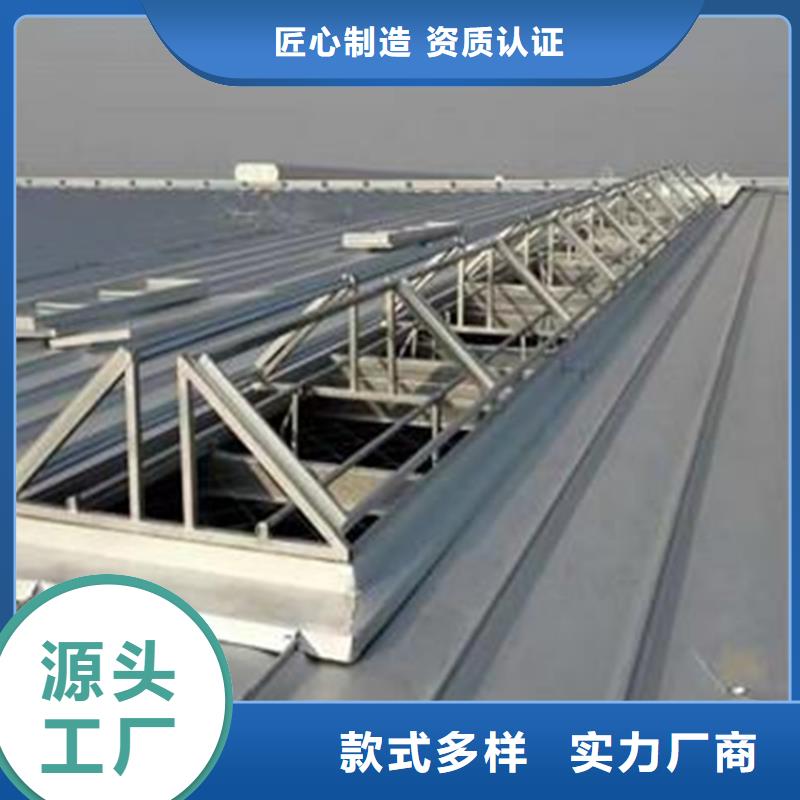

1.1避风型电动采光排烟天窗适用于任何天气情况下都需要通风为辅的建筑。

1.2避风型电动采光排烟天窗窗体上面与安装面成30°角,夏季有利于排水，冬季不积雪。

1.3天窗外设挡风板，任何天气情况都可避免出现飘雨、飘雪现象。

2.窗型特点

2.1避风型电动采光排烟天窗为单体式，天窗截面造型为三角型。

2.2天窗开启扇为上悬窗。

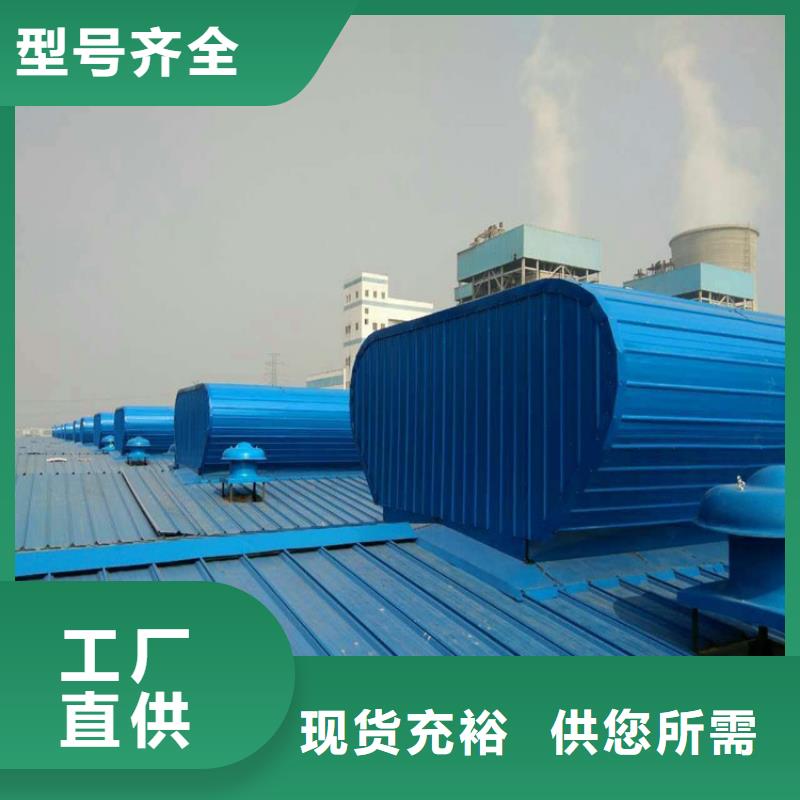

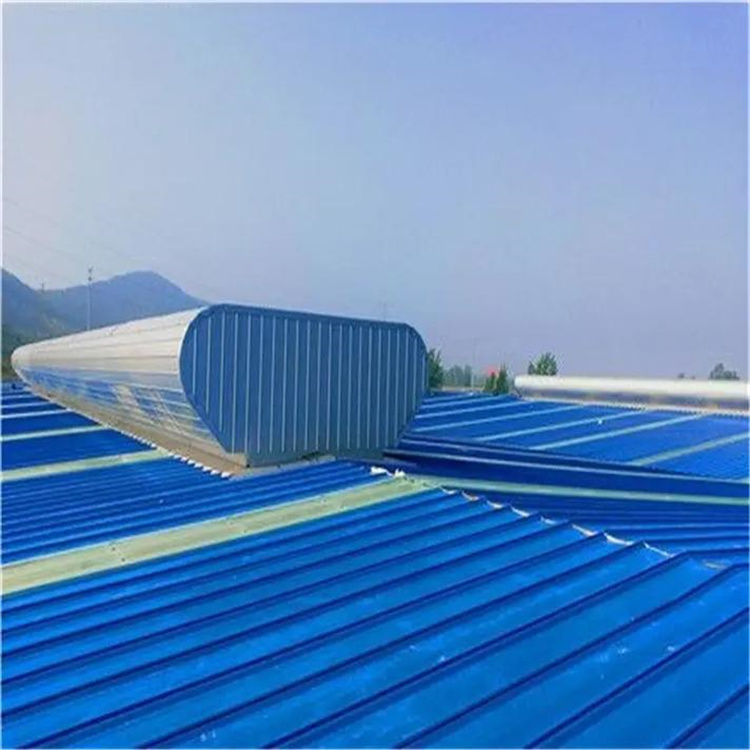

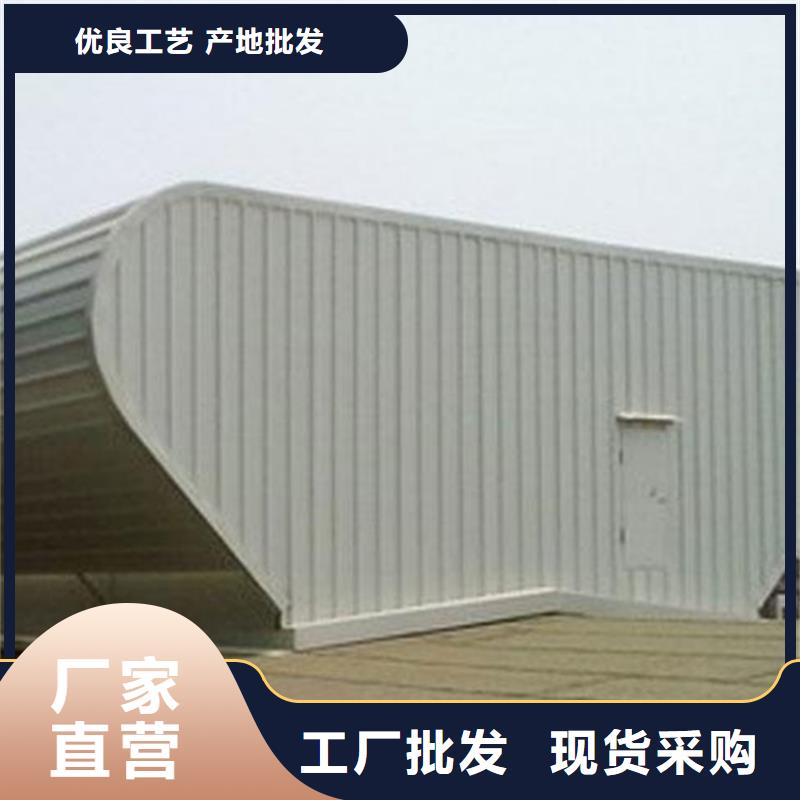

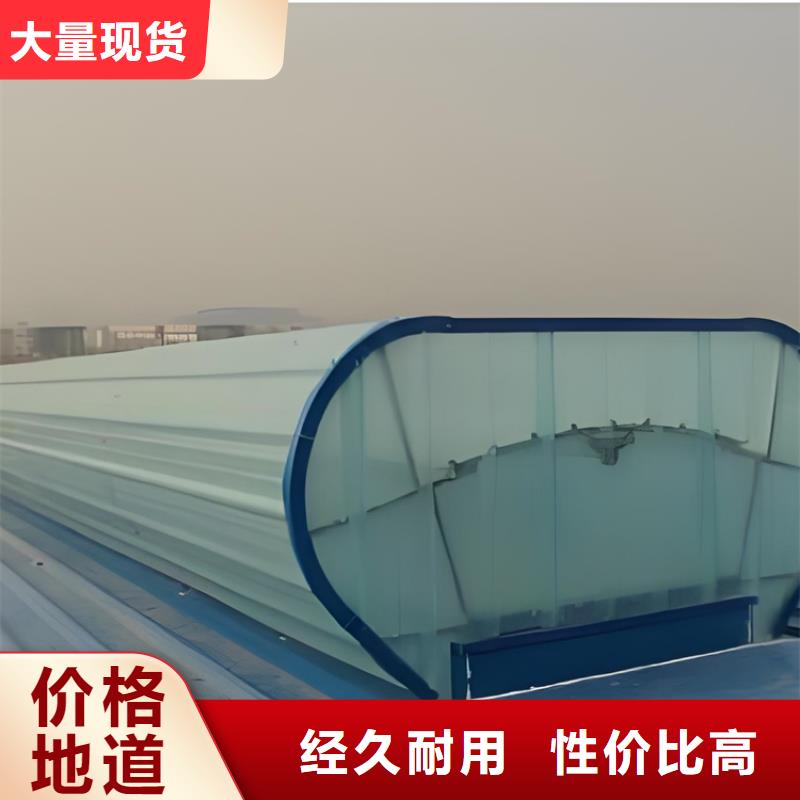

2.3避风型电动采光排烟天窗附有成品避风罩，避风罩由钢质架和彩色钢板构成，固定在天窗基座上。

2.4避风罩将天窗四周围起来，以达到避风效果。避风罩上下均为开口结构，以保证天窗的通要求。具体结构见节点详图。
