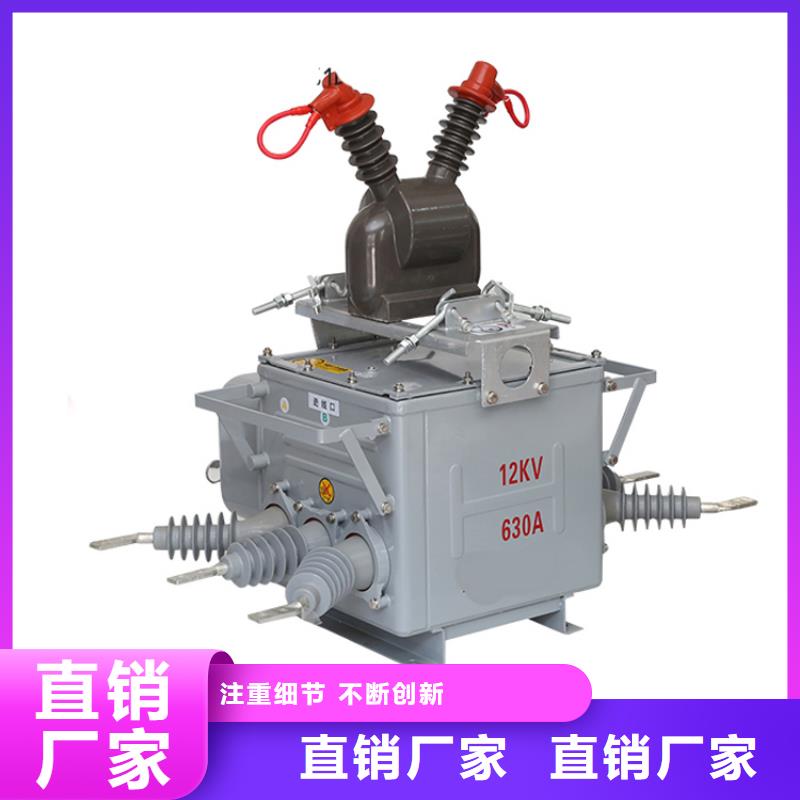

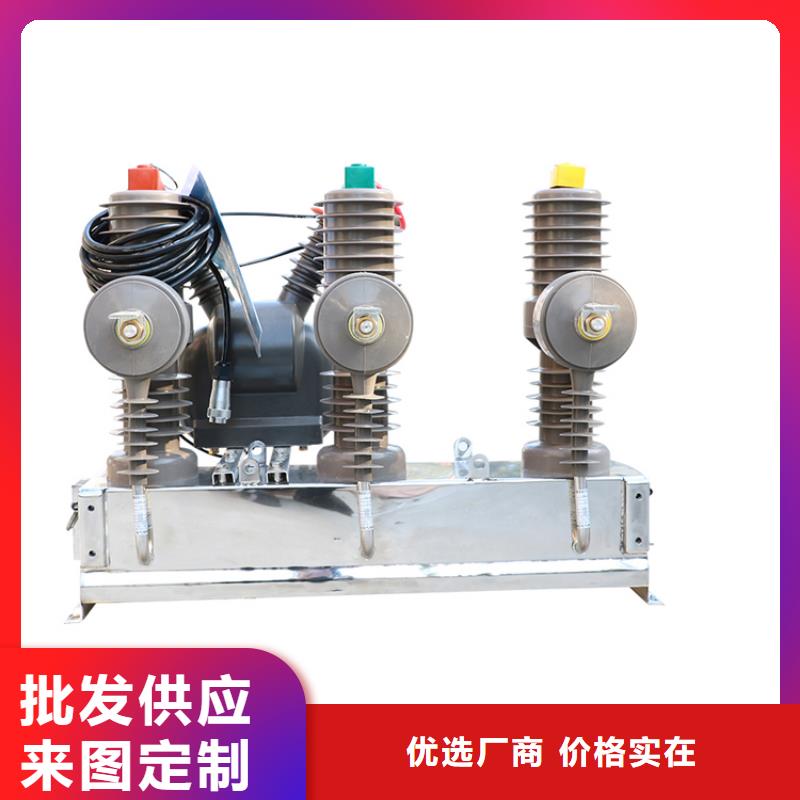

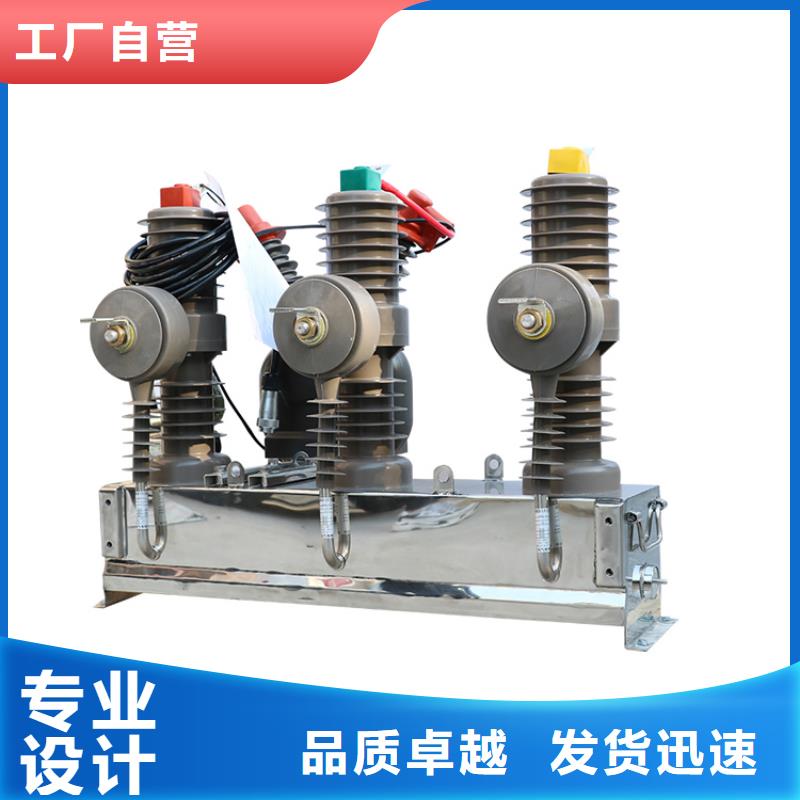

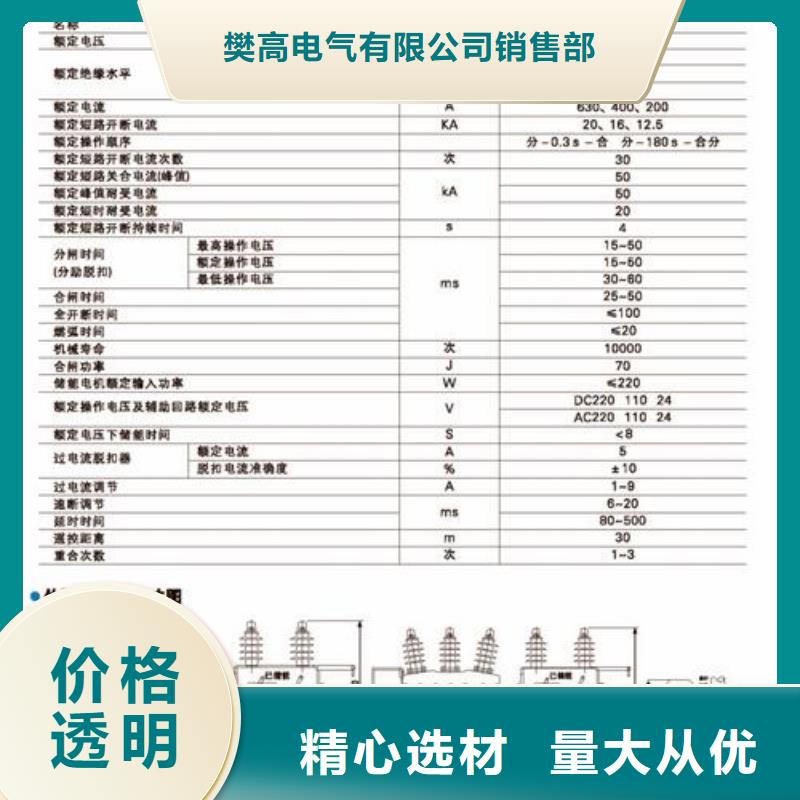

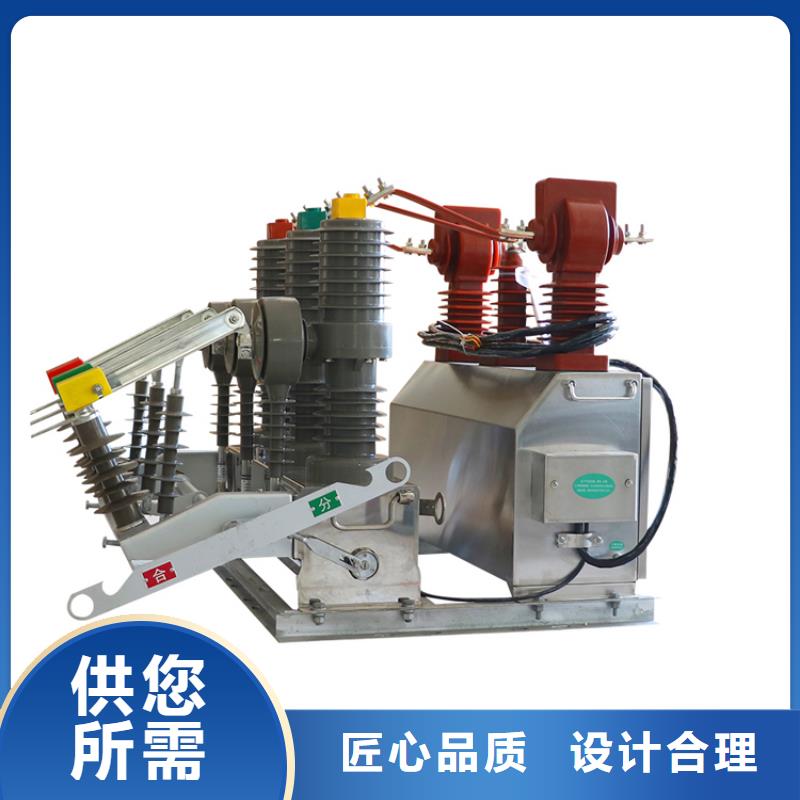

24KV户外柱上真空断路器尺寸

近年来带动超、特高压设备累计出口超过350亿美元，了我国电力科技水平和电工装备制造业的核心竞争力。由此，电网紧紧依靠特高压创新驱动，牢牢把握发展主动权，深耕国内市场，拓展海外市场，优化企业资产配置，从装备出海，到标准制定，坚持共商、共建、共享原则，大力实施“走出去”战略，积极服务和推进“一带一路”建设不断做强做优做大，成为在上具有重要影响力的电网企业。1、高压配电柜简介高压配电柜又可称为高压开关柜，是指用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用，电压等级在生产、销售和服务为一体的规模型企业，公司技术力量雄厚，设备配套完善，产品型号多样，随着公司的不断发展，产品设计科学、制作精良、造型美观，是现代电网建设的理想的配套产品，其中户内（外）真空断路器，隔离开关，负荷开关，氧化锌避雷器，熔断器，穿墙套管，绝缘子，电流互感器，高压电力计量箱等一系列高低压电气产品畅销全国各地我们以“科技兴业，质量创牌，诚经营，优良服务”的企业宗旨；一直致力于追求卓越的民族电气工业，为广大新老用户提供优质的产品和良好的服务而不懈努力，您的满意始终是我们追求的目标，真诚欢迎新老朋友惠顾，共创美好未来。 3.6kV~550kV的电器产品，主要包括高压断路器、高压隔离开关与接地开关、高压负荷开关、高压自动重合与分段器，高压操作机构、高压防配电装置和高压开关柜等几大类。高压开关制造业是输变电设备制造业的重要组成部分，在整个电力工业中占有非常重要的地位。高压配电柜配电柜的功能配电柜具有架空进出线、电缆进出线、母线联络等功能。配电柜的组成配电柜应满足GB3906-1991“3-35kV交流金属封闭开关设备“标准的有关要求，由柜体和断路器二大部分组成，柜体由壳体、电器元件(包括绝缘件)、各种机构、二次端子及连线等组成。柜体的材料1)冷扎钢板或角钢(用于焊接柜);2)敷铝锌钢板或镀锌钢板(用于组装柜).3)不锈钢板(不导磁性).4)铝板((不导磁性).2.柜体的功能单元：1)主母线室(一般主母线布置按“品”字形或“1”字形两种结构2)断路器室3)电缆室4)继电器和仪表室5)柜顶小母线室6)二次端子室柜内电器元件1.柜内常用一次电器元件(主回路设备)常见的有如下设备：电流互感器简称CT[如：LZZBJ9-10]电压互感器简称PT[如:JDZJ-10]开关柜接地开关[如:JN15-12]避雷器(阻容吸收器)[如:HY5WS单相型;TBP、JBP组合型]隔离开关[如:GN19-12、GN30-12、GN25-12]高压断路器[如：少油型(S)、真空型(Z)、SF6型(L)]高压接触器[如：JCZ3-10D/400A型]高压熔断器[如：RN2-12、XRNP-12、RN1-12]变压器[如:SC(L)系列干变、S系列油变]高压带电显示器[DXN-Q型,DXN-T型]绝缘件[如:穿墙套管、触头盒、绝缘子、绝缘热缩(冷缩)护套]<12报载：经过一年半的艰苦奋战，电网公司于2017年9月提前3个月完成新一轮农网改造升级“两年攻坚战”，完成153.5万眼农田机井新通电及改造、6.6万个 小城镇(中心村)电网改造升级、7.8万个自然村新通动力电及改造，实现村村通动力电目标，受益人口达1.56亿，大大了农民生活水平和质量，为农村电网“强筋健骨”，为农村经济发展“保驾护航”。

)严格进行交接验收。真空开关出厂前
已做过试验，但在运往现场安装完毕后，必须进行有关参数的复核。以防止设备在运输中的变化，特别是操动机构与真空开关连接后的问题。主要复测的参数有：合闸跳，分闸同期，开距，超程，合、分闸速度，合、分闸时间，直流接触电阻，断口绝缘水平。  (2)重视缓冲特性的调整。操动机构在高压真空开关机械结构中是为复杂、精度要求高的部分，为了保证高压真空开关的可靠性，一般采取分装式结构，即将操动机构与开关主
体二者分开，由生产条件比较好的工厂集中生产操动机构，然后再将机构的输出轴与开关合而为一，所以机械参数的合理配置与调整，直接关系到高压真空开关的技术性能和机械寿命。满意的缓冲特性应该是运动部件接触缓冲瞬间，缓冲器提供较小的反力，随着缓冲距离的增加，缓冲特性迅速变陡，大可能地吸离能量，达到限制分闸反和分闸行程的目的。  (3)严格控制真空开关的合、分闸速度。真空开关的合闸速度过低时，会由
于预击穿时间加长，而增大触头的磨损量。又由于真空开关灭弧室一般采用铜焊工艺，并且经高温下去气处理，所以它的机械强度不高，耐振性差。如果开关合闸速度过高会造成较大的振动，还会对波纹管产生较大冲击，降低波纹管寿命。通常真空开关的合闸速度为0.6～2m/s，对一定结构的真空开关有着佳合闸速度。真空开关断路时的燃弧时间短，其大燃弧时间不超过1.5 个工频半波，因此，需要严格控制开关的分闸速度。此外，要
求真空开关的分闸缓冲器与合闸缓冲器有较好的特性，尽量减轻分闸或合闸时的冲击力，以保护真空灭弧室的使用寿命。3、温升  高压真空开关的回路电阻是影响温升的主要原因，而灭弧室的回路电阻通常要占高压真空开关回路电阻的50%以上。触头间的接触电阻是真空灭弧室回路电阻的主要组成部分，因为触头系统密封于真空灭弧室内，触头与外壳之间的真空形成了热绝缘，所以触头和导电杆上的热量只能通过动、静导电杆
向外部传导散热。真空灭弧室静端直接与静支架相连，动端则通过导电夹、软连接与动支架相连。因动端连接环节较多，导热路径较长，所以高压真空开关温升的高点多集中于动导电杆与导电夹搭接部位。在实际应用中，有效的利用静端有利于散热的元件，迫使触头间隙热量较多的从静端导出，分流动端的热量，是解决高压真空开关温升偏高的有效措施。4、结论  真空开关优越的技术应用特性，得到了广大用户的普遍认可，随
着经济建设的持续增长，今后将得到越来越广泛的应用。

保证其开断时的灭弧性能和绝缘水平。随着真空灭弧室使用时间的增长和开断次数的增多， 以及受外界因素的作用， 其真空度逐步下降，其开断性能也随之降低，当真空度低于1.3×10-2 Pa 时，将导致开断和关合能力的不稳定。因此应注意下列几点：  (1)真空灭弧室出厂时的真空度应不低于1.3×10-5 Pa。  (2)出厂前
真空开关应经过严格的检查和装配，维修时应紧固灭弧室的各螺栓，以保证其受力均匀。  (3)保证导电杆同心度的设计。如果可动导电杆同心度调整不当，将使陶瓷、法兰—————金属封接强度不够稳定，致使真空灭弧室漏气。在错误的操作过程中，易引起波纹管的扭曲变形。为防止这种现象，在动导电杆的导向套部位可采用六边形设计，花键连接设计。  (4)不得用任何外力碰撞真空灭弧室，严禁敲击、手拍打，搬动
及维护时不得受力。禁止把任何东西放在真空开关上，以防止落下时打坏真空灭弧室。  (5)装调时如果发现螺纹配合不良，应查原因后再处理，不要用很大力气去拧动真空灭弧室，防止波纹管受到损伤。  (6)严格控制触头行程。不能误以为开距大对灭弧有利，而随意增加真空开关的触头行程。因为真空开关的行程比较短。一般额定电压为10～15kV 的真空开关触头行程仅为8～12mm， 触头超行程仅为2～3
mm。如果过多地增加触头的行程，会使开关合闸后，在波纹管上产生过大的应力，引起波纹管损坏，破坏开关密封外壳内的真空。分闸缓冲器的回不应过大，过大会影响波纹管的寿命。  (7)合理的选择使用和储存环境，真空灭弧室的存放和使用环境中应无化学腐蚀性气体存在。真空灭弧室的波纹管大多数都是采用0.1~0.15mm 厚度的不锈钢液压成型的。高压真空开关应用环境的污秽等级、湿度、盐雾等选择不够合适，有害
气体、凝露造成波纹管点状腐蚀，导致波纹管和盖板及封接面的漏气。  (8)定期进行42kV 工频耐压试验。新装后和运行中应结合验收和季节或年度性性试验对真空灭弧室断口进行工频耐压试验以检验其真空度。  (9)触头磨损值，当动静触头的总磨损量达到制造厂规定值时应更换真空灭弧室。真空灭弧室的触头接触面在经过多次开断电流后会逐渐磨损，触头行程增大，也就相当波纹管的工作行程增大，因而波纹
管的寿命会迅速下降，通常允许触头磨损大值为3mm 左右。为了能够准确地控制每个真空灭弧室触头的磨损值，必须从灭弧室开始安装使用时起，每次性试验或维护时，就准确地测量开距和超程并进行比较，当触头磨损后累计减小值就是触头累计磨损值。当累计磨损值达到或超过此值，真空灭弧室的开断性能和导电性能都会下降，真空灭弧室的使用寿命即已到期。新一代高压真空开关普遍使用纵向磁场灭弧原理和铜铬触头材料，以减少触头
烧损和提高电气使用寿命。2、操动机构配合  开关的分、合动作是通过操动机构来实现的，操动机构的工作性能和质量的优劣，对高压开关的工作性能起着极为重要的作用。真空开关由于其真空灭弧性能的优异， 使其开断速度和电寿命大大增加。因此，与其配合的操动机构的机械动作性能及可靠性就成了较为突出的问题。  在实际安装和调试过程中，应做到：
