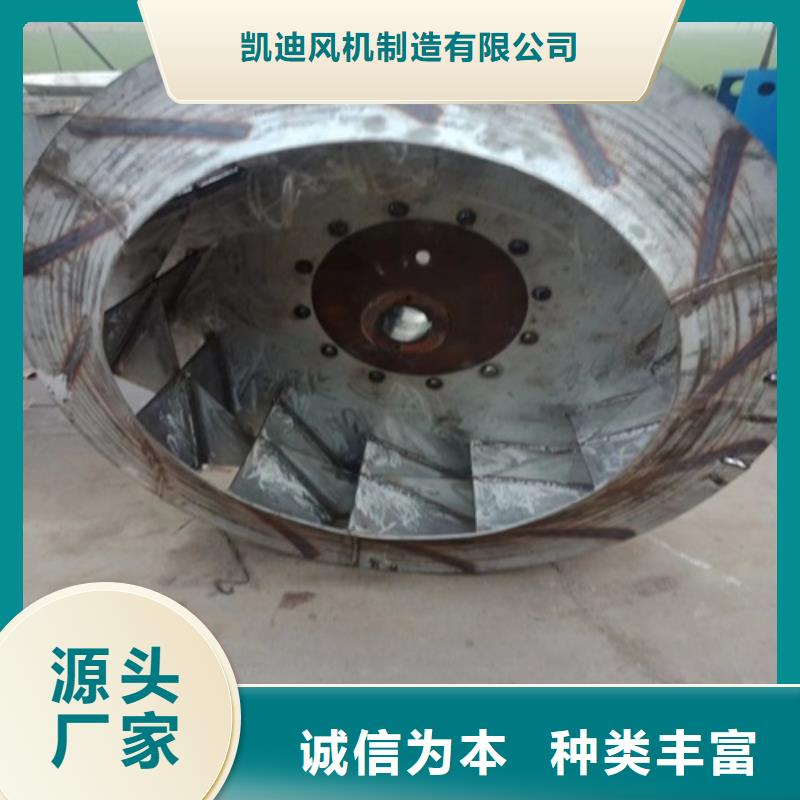

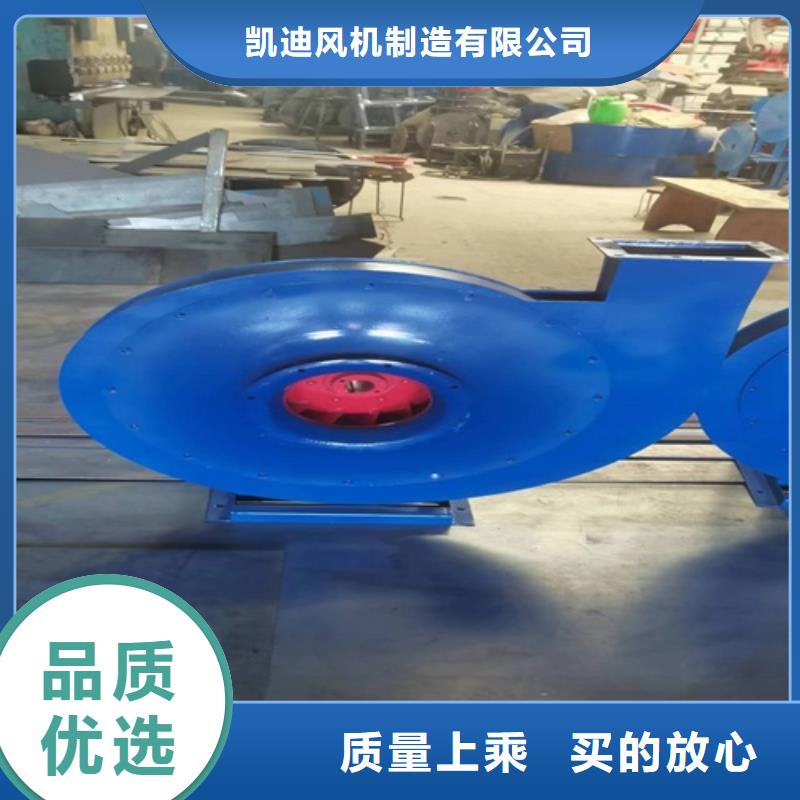

　　9-26型高压离心风机 　　工作条件 　　9-26型高压离心通风机，一般用于锻治炉及高压强制通风，并可广泛用于输送物料、输送空气及无腐蚀性、不自燃、不含粘性物质之气体。介质温度一般不超过80℃，介质中所含尘土及硬质颗粒不大于150mg/m3。对于易燃、易爆的气体输送，叶轮可用铝合金加工，以防在运转中引起火花，电机采用防爆型电机，其性能参数与普通电机相同。 　　应用场景 　　强制通风、快速干燥、快速冷却与散热、水泥生产线篦冷机冷却、循环流化床系统、空气净化与工业废气处理、烟气脱硫、工业锅炉或焚烧炉的鼓风、大型磨机系统的通风、工业余热回收装置、冶炼炉和铸造炉的鼓风、高炉的助燃、高炉的喷煤、煤气的加压输送、工业设备的加压或减压密封等场景。 　　设备配置 　　● 风机形式：点击直连、皮带传动、联轴器传动； 　　● 电机品牌：西玛电机、六安电机、皖南电机，西门子等国内外知名品牌(可以指定)； 　　● 叶轮：优质碳钢、不锈钢、衬胶、耐磨层或耐磨衬板、陶瓷贴片(可以指定)； 　　● 轴承：SKF、FAG、瓦房店、NSK (可以指定)； 　　● 主轴：高强度碳钢，合结钢 　　● 轴承座：铸铁 　　● 可选配置：※整体支架； ※防护罩； ※消音器； ※进出口补偿器； 进出口配对法兰；※调节门；※电动执行器；※减震器；※膜片联轴器；※液力耦合器；※电机防雨罩；※温度传感器；※震动传感器；※软启动装置；※变频器； 　　加工工艺 　　● 叶轮前盘、后盘、中盘均采用激光切割机下料，以确保型线精度，减少热力变形； 　　● 叶轮前盘、后盘、中盘均用特制模具在悬臂式压力机压制成型； 　　● 叶轮焊接采用机器人焊接或手工电弧焊方式，工件预热及焊条预热均按照标准进行； 　　● 叶轮经过退火处理，去掉焊接时产生的结构内应力，确保叶轮不会产生裂纹； 　　● 叶轮的焊缝和主轴经过超声波探伤，确保没有焊接缺陷和材料缺陷，保证强度； 　　● 叶轮经动、静平衡校正，其平衡精度≤2.5级。 　　风机参数 　　● 型号：9-26A型 9-26D型 　　●机号：4＃-10＃ 　　●风量：2198-30052m3/h 　　●风压：3421-15955Pa 　　●功率：5.5-200KW

　　4-79型离心风机 　　1：风机用途 　　4-79型离心风机是原HDG型离心通风机的改进型，既保留了原HDG型的优点，又作了较大的改进，使该风机的空气性能良好、效率高、噪声低。该型风机主要用于一般工厂及大型建筑物的室内通风换气，既可用用输入气体，也可用作输出气体。输送的气体应为空气和其他不自然的、对人体无害的、对钢铁材料无腐蚀性的气体，气体不许含粘性物质，所含的尘土及硬质颗粒物不大于150mg/m3,气体的温度不得超过80℃。 　　2：风机型式 　　风机可制成顺时针旋转或逆时针旋转两形式。从电动机一端正视，叶轮顺时针旋转，称为顺旋风机，以“顺”表示；按逆时针旋转，称为逆旋风机，以“逆”表示。风机的出口位置，以机壳的出风口角度表示。4-79型风机No3A～6A在出厂时均做成一种型式，使用单位根据要求再安装成所需要的位置，出风口位置调整范围0度～225度，间隔是45℃；No7C～8C出风口位置调整范围0度～180度，间隔22.5度；No10E～20E单进风和双进风出风口位置均制成固定大三种：0度、90度、180度，不能调整。如果您需要特殊机号、特殊出风口角度等非标准型号，我公司可为您设计和制造，但订货时需详细注明。 　　3：风机结构 　　风机主要由叶轮、机壳、进风口、电机组成。No7C～20E除具有上述部分外，还有传动部分。 　　1.叶轮：由后倾圆弧薄板型叶片，曲线型前盘和平板后盘组成。均用钢板制造，并经静、动平衡校正，空气性能良好，效率高，运转平稳。 　　2.机壳：做成两种不同型式。No3～12机壳做成整体，不能拆开。No14～20的机壳制成二开式，除沿中分水平面分为二半，用螺栓联接。 　　3.进风口：制成整体，装于风机的侧面，与轴向平行的截面为曲线形状，能使气体顺利进入叶轮，且损失较小。 　　4.传动组：由主轴、轴承箱、滚动轴承、皮带轮或联轴器组成。 　　4：性能与选择 　　1.风机的性能 风机的性能以风量、全压、主轴转速、轴功率和功率等参数表示之，而各参 数间又存在着一定的关系。 　　2.风机的选择产品的性能及选用件中列入风机性能系按标准状态下输送空气的性能，因此 当使用状态为非标准状态时，则必须将使用的性能按关系式化为标准状态时之性能，然后按性能及 选用件表中进行选择。
