一分钟的时间，对于了解我们的消谐器测试仪2025已更新(今日/公告)产品来说足够了。请观看这部精心制作的产品视频，让产品的独特之处和卓越性能一览无余。
以下是:陕西铜川消谐器测试仪2025已更新(今日/公告)的图文介绍

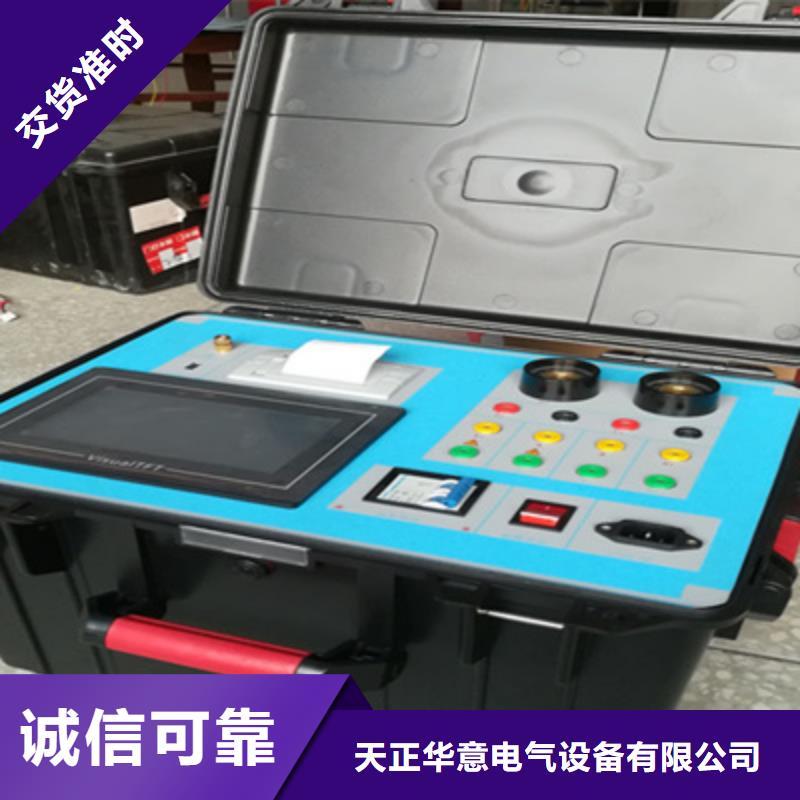

陕西铜川互感器综合测试仪另外，仪器还具有人性化的人机界面，提示接线和操作，且具有任何测量参数保存和测量结果打印的功能。一、功能特点1、 电流互感器现场校验仪同时具有递推法测量电流互感器误差，方便现场开展计量装置现场检定工作。2、 电位差法测量电压互感器误差功能，方便现场开展计量装置现场检定工作。3、 现场检定电流互感器无需标准电流互感器、升流器、负载箱、调压控制箱以及大电流导线，使用极为简单的测试接线和操作实现电流互感器的检定，极大的降低了工作强度和提高了工作效率，方便现场开展互感器现场检定工作。4、 电流互感器现场校验仪内部具有相当于被测电流互感器同变比的标准电压互感器，其准确度可以达到0.05级，准确的测量出被测电流互感器的变比和空载误差。然后结合阻抗与导纳的测试结果推算出互感器的误差。5、 采用接近工频的异频功率电源测试，防止现场工频电磁辐射和串联干扰。6、 测量范围宽，可以至5A/5A~25000A/5A或5A/1A~6300A/1A。7、 具有电流互感器变比、二次绕组直阻测试功能。8 采用800×480高分辨率大屏幕彩色液晶显示，具有人性化的界面及操作设计，使操作变的更加方便、快捷。9、 采用精准的软件算法，测量数据的准确性进一步提高。10、 具有智能判断外接线状况，提示接线错误、变比、极性错误等。11、 自动对测试数据进行化整，并判断是否超差，超差数据显示高亮色，并且窗口右下角显示超差，对互感器的数据特性直观明了。12、 直接出具现场检定结论，合格或超差。13、 大规模存贮器可存储现场测试数据多达2000条。14、 配备微型打印机，现场可将测试数据打印出来；也可以采用RS232或USB接口连接电脑将数据上传后通过管理软件打印数据。15、 采用工程塑料模具机箱防震、防压，保障现场操作人员的和设备

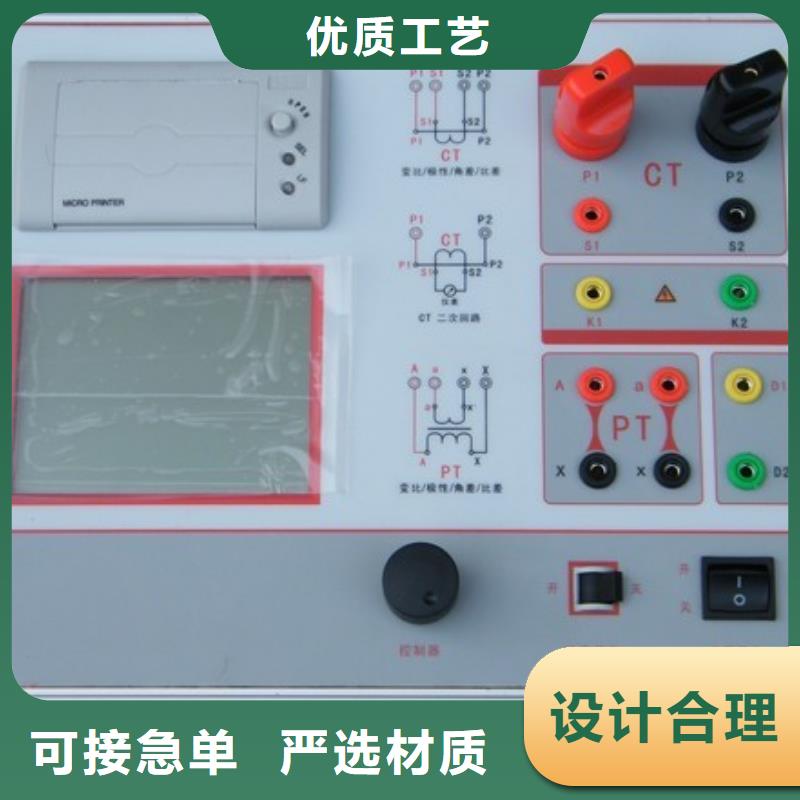

陕西铜川互感器综合测试仪仪器本身的同色端子为同相端，即P1接CT的P1，S1接CT的S1时，极性的测试结果为减极性。图6，CT电流法变比极性测试界面 2：电压法变比极性测试。1）参数设置： 在CT主界面中，选择“变比极性”后，进入测试界面见图7，设置 二次侧额定电流： 1A或5A。2）试验： CT一次侧接L1、L2，CT二次侧接K1、K2，不检测的二次绕组不用短接，设置二次侧额定电流及编号后，合上功率开关，选择“开始”选项，试验即开始。图7，CT电压法变比极性测试界面8.4、CT二次回路试验 1）参数设置：在CT主界面中，选择“二次回路”后，进入测试界面（图8），设置好设定电流值：0～600A。2）试验： CT一次侧接P1、P2，CT二次侧接二次负载。设置好通流电流后，合上功率开关，点击“开始”选项，，试验即开始，电流保持时间以进度条显示(0～200A:保持5分钟；大于200A～300A：保持1分钟；大于300A：保持3秒钟)。图8、CT二次回路测试界面 8.5、CT交流耐压试验1）参数设置： 在CT主界面中，选择“交流耐压”后，进入测试界面（图9），设置好设定电压值：0～3000V。2）实验：被测CT二次侧短接与测试仪电压输出口K2连接，电压输出口另一端K1连接互感器外壳。检查接线完成后，合上功率开关，选择 “开始”选项，按下即开始升压，电压保持时间默认为1分钟，测试过程中，仪器内部对互感器二次绕组与外壳之间的漏电流实时检测，如果发现电流迅速增加，将会自动回零，页面会显示“不合格”。图9，CT交流耐压测试界面 9.PT测试9.1、PT励磁特性测试1)、参数设置在PT测试主界面中，选择进入“伏安特性”试验界面（如图10），励磁电流（0～20A）：输出电流为仪器输出的设置电流，如果试验中电流达到设定值，将会自动停止升流。通常1A即可测试出拐点值。励磁电压：100V、100/√3、100/3、150V、220V。2）、试验：测试仪的为电压输出端，试验时将K1、K2分别接互感器的a、x ，电压互感器的一次绕组的零位端接地。检查接线无误后，合上功率开关，选择“开始” 选项后，即开始测试。
天正华意电气设备(铜川市分公司)生产 微机继电保护测试仪，规格齐全、现货销售、价格优惠,提供优质服务,欢迎客户前来咨询洽谈。
陕西铜川互感器综合测试仪以“E”为开头的数据为角差比差结果数据，以“T”为开头的数据为暂态结果数据。11.6 载入数据结束后，选择“确定”出现图40界面，在此界面右上方设置相应参数后，选择“生成误差曲线”则完成所有试验结果的载入。11.7 载入全部完成后，可根据需要选择“保存”或打印结果数据。11.8 选择“保存”选项，则以WORD的形式显示结果如图41。11.9 如需继续加载试验结果数据，请先上次载入的数据。图38图39图40图41附 录 附录一、 “校准”测试方法（以CT为例）图42，校准测试主界面图43，电压校准接线图图44，电流校准接线图1）参数设置： 进入CT“励磁”测试界面后，选择进入“校准”试验界面（如图42），设定好励磁电流值：0.1A ～ 5A；励磁电压值：1V～2500V。2）开始： 电压校准试验参照图43进行接线；设置好被测电压后，合上功率开关，选择 “开始”选项，按下控制器，试验即开始，试验到达设定值后将保持输出电压/电流值用于检测，检测完毕后，按下控制器，试验返回图42界面。电流校准试验参照图44进行接线，电压设定值略高于【电流设定值（A）＊负载（Ω）】，设置好被测电流/电压值后，合上功率开关，选择 “开始”选项，按下控制器，试验即开始，试验到达设定值后将保持输出电流/电压值用于检测，检测完毕后，按下控制器，试验返回图42界面。附录二、售后服务承诺 ，本产品保修一年，终身维护。
