无论您是初次接触还是已经熟悉，我们的变压器温升试验直流电阻测试仪产品视频将为您带来全新的视觉体验，让您对产品有更深入的了解。

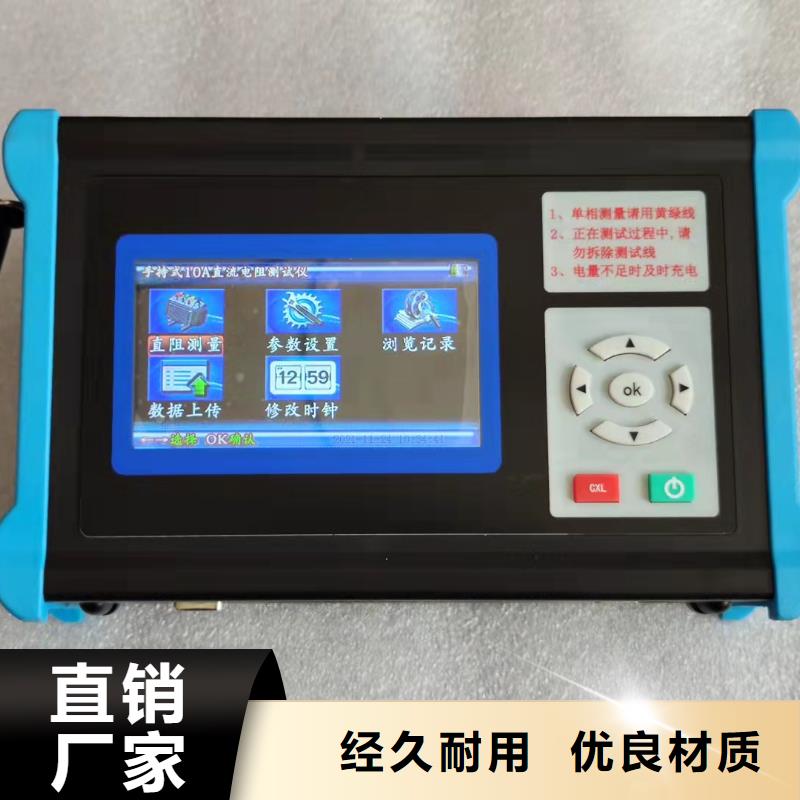

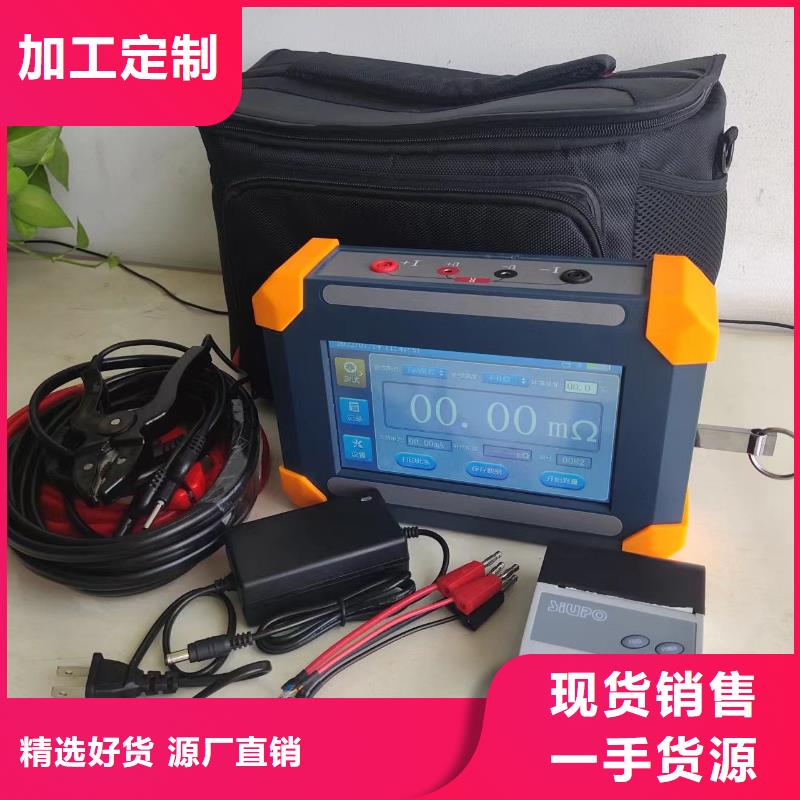

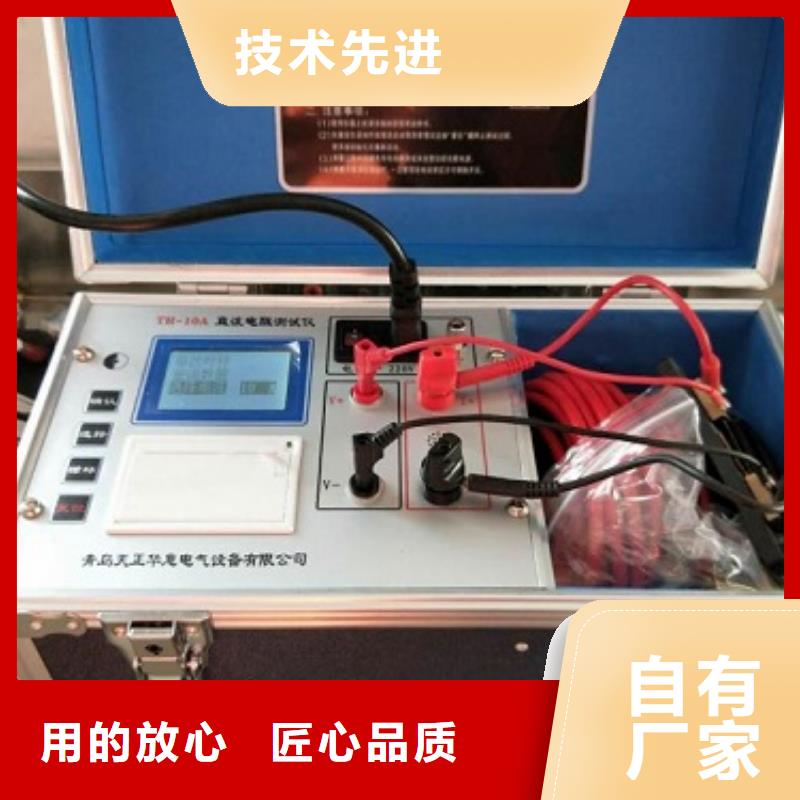

以下是:变压器温升试验直流电阻测试仪的图文介绍

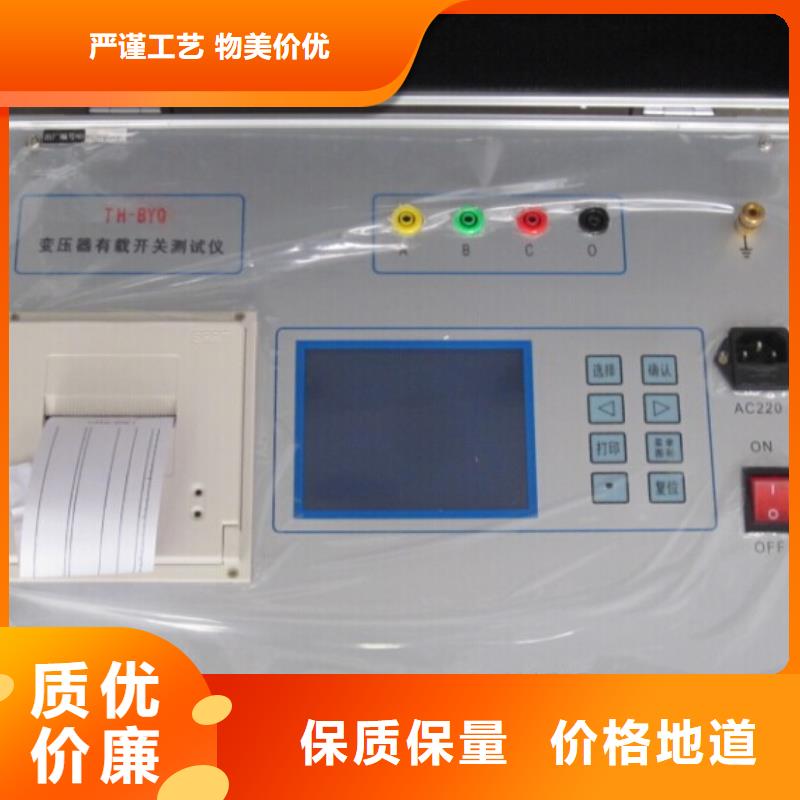

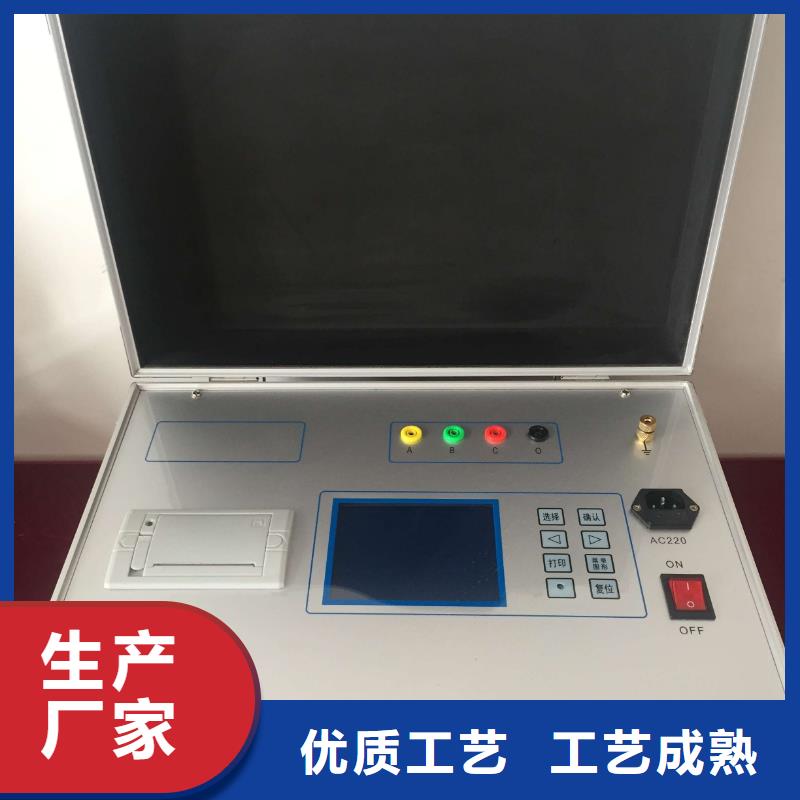

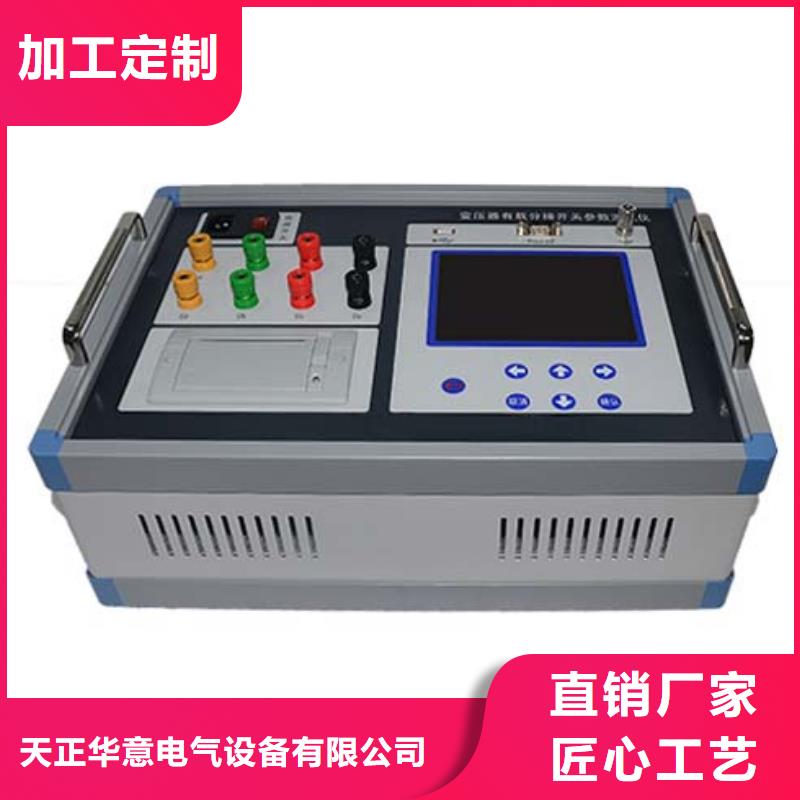

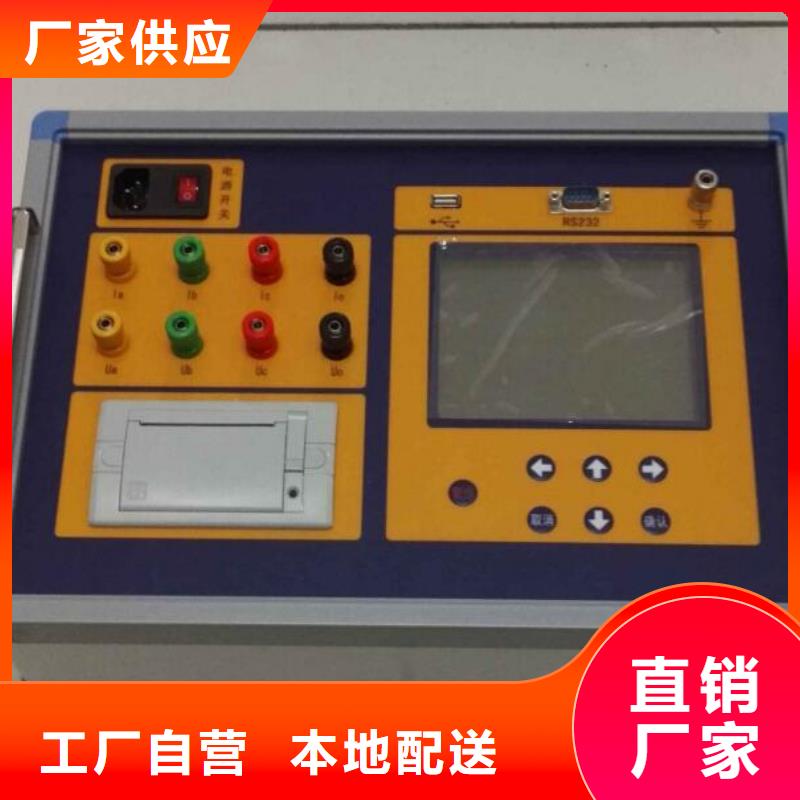

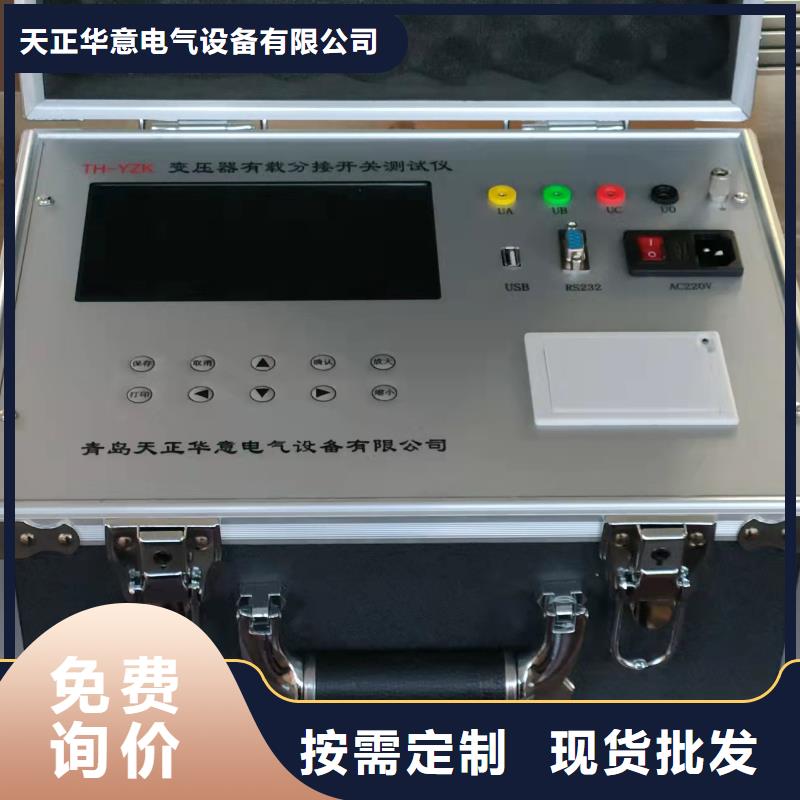

变压器有载开关测试仪采用交流法与直流法相结合方式解决了分接开关带绕组状态下现场试验问题采用交流法在现场有载分接开关带绕组状态下，能真实的测试出有载开关的过度波形，通过对交流波形的解析结果是 性的，不存在无法判读等技术争议问题。采用直流法在现场有载分接开关带绕组状态下，能真实的测试出有载开关的直流过度电阻，通过验证现场测试出的过度电阻值与出厂值是一致的，不存在技术差异问题。交流法与直流法相结合方式解决了在现场有载分接开关带绕组状态下试验问题，通过分析测试出的交流过度波形和直流过度电阻值，能准确判断出开关过渡电阻断线、触头接触不良、过渡电阻桥接时间超规程要求等设备的隐性缺陷。使用《交直流参数变压器有载开关现场检测装置》在现场测试已积累了丰富的经验，并已获取了多台开关实测事例。《交直流参数变压器有载开关现场检测装置》将成为现场常规测试设备，已得到推广应用。1.3采用交直流法在现场检测变压器有载开关的过度波形有标准依据电力行业新标准对有载分接开关现场试验项目、试验方法、缺陷判断依据做出了明确规定：新标准在4.1 试验项目、周期及标准，第1项规定：测试项目“测量过渡电阻值”中规定，“电阻值与铭牌值的偏差不大于±10%。”。新标准在4.1 试验项目、周期及标准，第8项规定：测试项目“测量触头变换程序、电流的连续性、三相开断不同步时间”中规定采用交流方法测量，新标准在4.1 试验项目、周期及标准，第8项规定：判断有载分接开关是否良好的标准依据是：“1) 与制造企业技术要求相符； 2) 测试电流无断续； 3) 三相开断不同步时间不大于3 ms。”。观察开关过度波形（即：交流电流测试波形）的连续性，电流波形是连续的，说明开关触头接触良好，若电流波形出现不连续断点，说明开关存在隐患。新标准在4.1 试验项目、周期及标准，第8项规定：新标准对交流方法测试周期也作出了明确规定：“1) 交接时；2) 分接开关大修时；3) 随同变压器检修试验周期”。新标准在“第4章现场测试，第4.1节试验项目、周期及标准，第1项：测量过渡电阻值周期：“更换过渡电阻时”，也就是说新标准规定测量过渡电阻值只需在“更换过渡电阻时”仅测试一次，以后不要随同常规检修测试了，因为从已测试出的交流波形中能明确观察出过渡电阻的断开等故障。
变压器有载开关测试仪波形对比分析点击菜单区中【数据查询】项，即可打开数据库中窗口，如图十三所示：点击选择需要的项目条（该项目条颜色变深）后，再点击下方的【打开】键，弹出图十一界面，点击【应用】、【确认】键后，波形自动回放当前界面中。波形对比功能主要用来分析同一台变压器有载分接开关的不同时间测试得到的波形进行纵向对比(历次测试得到的波形)，以发现其中的异同，方便分析和发现问题。在“菜单区”中，点击【波形对比】项，即可打开窗口，图十六所示：波形对比窗口包含上下两个波形控制区，可同时对两个波形进行对比。波形显示区域可以被一个波形独占，也可以两个波形分享。如果要让某一个波形独占显示区，则可以点击另一个波形的勾选框。例如要让上面的波形占用整个波形显示区，则点击下面波形控制区的勾选框。如果要恢复原来两个波形共享显示区的情形，则再次点击下面波形控制区的勾选框即可，显示区会恢复原貌。 图十六基本操作步骤如下：⑴ 打开要比较的波形数据点击“加载数据按钮”，会弹出数据选择窗口，选定制定的测试数据后，打开即可。图十三所示，点击选择需要的项目条（该项目条颜色变深）后，再点击下方的【打开】键，弹出图十一界面，点击【应用】、【确认】键后，波形自动回放当前界面中。对两个显示区依次进行此操作，即可将波形数据显示在窗口。⑵ 显示波形对应的详细数据信息点击“测试详情”按钮，即可弹出次波形对应的详细数据信息窗口，图十七所示：图十七关闭“测试详情”窗口返回波形对比窗口。⑶ 控制波形的显示/打开如果只想观察A,B,C三相中的某1个或两个信号，则通过控制区的勾选框即可实现。例如，只想观察上半区波形中的B,C相信号，则反勾选A-相即可。如果要恢复A相信号的显示，则勾选“A-相”即可。
天正华意电气设备(铁岭市分公司)秉承＂服务至上＂、＂以人为本＂、＂技术革新＂ 的发展理念，得到了广大 微机继电保护测试仪客户和同行的认可和广泛支持。 通过公司所有员工的不懈努力和开拓，我们已成为 微机继电保护测试仪行业颇具影响力的厂家。我们真诚的希望与国内外用户建立并保持友好合作关系，促进共同发展。我们将凭借在 微机继电保护测试仪领域丰富的经验和良好的国际信誉，不断的为客户提供更为高品质 微机继电保护测试仪的产品和专业化的服务。
变压器有载开关测试仪波形分析界面波形分析界面如图9所示，顶部的Ra,Rb,Rc为过渡电阻（即两条电阻标尺之间的电阻平均值），每条曲线的右下方显示的是过渡时间（即两条时间标尺之间的时间差）。屏幕右侧为6个波形分析按钮。波形分析界面主要是通过改变标尺的位置来分析波形的。在标尺位置改变的同时，相应的过渡电阻和过渡时间值也会改变。共有八组标尺“三相时间”、 “三相电阻”、“A相时间”、“A相电阻”、“B相时间”、“B相电阻”、“C相时间”、“C相电阻”（由如图所示的‘三相’和‘时间’两个按钮来切换），用来分析不同的参数。每组分为”标尺1”,“标尺2”两条标尺以便分析。界面上各个按钮功能如下：? 三 相 ： 在此按钮上按确认键时按钮上显示文字会在“三相”，“A相”，“B相”和“C相”之间循环改变，同时波形显示区域显示的标尺也会相应切换。? 阻 值 ： 在此按钮上按确认键时按钮上显示文字会在“时间”和“阻值”，之间循环改变。同时波形显示区域的标尺也会在“时间标尺”和“阻值标尺”之间循环切换。? 标尺1 ：在此按钮上按确认键时会在按钮会在“按下”和“抬起”两个状态之间循环切换。按下状态时按“↑、↓、←、→”键会被响应为标尺1的移动，“↑、↓”为微调（一次1个格），“←、→”为粗调（一次十个格）。标尺移动的同时它所代表的波形参数也会改变。? 标尺2 ：操作方法同“标尺1”。但是操作的标尺是标尺2。
变压器有载开关测试仪现场打印测试报告需要打印测试报告，便可点击打印按钮，进入打印界面，如图十八所示。若直接用机载的微型打印机打印数据及波形：选择“在线简略打印”、“输出到打印”若要输出PDF文件：选择“标准打印”、“输出到PDF文件”，可以生成一个PDF格式的文档，以便于保存电子版或对其内容进行再次编辑修改。图十八6.4 选择“外接电源”方式测试：外接电源试验方法是由用户自备试验电源，对变压器有载分接开关进行导通试验。本装置测试接线设计有“外接电源”测试功能，测试时按照第四章“试验接线”中的图三、或图四、或图五接线。项目设置及操作流程与“内接电源”方式相同。6.5脱机分析或重新编辑试验报告本系统是一款绿色软件，可随意安装在办公室电脑中（安装路径：C:\Program Files\）。从测试仪器界面的文件下拉菜单中将数据导出，用U盘再将数据导入到办公室电脑中，可对测试波形重新进行分析或编辑。具体操作见6.1节数据查询分析。6.6历次数据查询功能历次数据查询功能可以查询以前测试并保存过的数据和波形。具体操作步骤如下：⑴ 开数据查询窗口点击菜单区中【数据查询】项，即可打开数据库中窗口，如图十三所示：点击选择需要的项目条（该项目条颜色变深）后，再点击下方的【打开】键，弹出图十一界面，点击【应用】、【确认】键后，波形自动回放当前界面中。⑵ 查找要打开的测试记录
