直流系统接地故障定位仪 使用方法5．1 接线5．1．1 分析仪接线分析仪共配有两段连接插头，其中I段包括一条红色连接线、一条黑色连接线以及一条黄色连接线；II段包括一条红色连接线以及一条黑色连接线。将配备的红、黄、黑三条连接线插座一端按颜色标记插入分析仪I段插头处；断开电源开关，将红、黄、黑三条连接线的另一端按如下述接入：将红色连接线的红夹连接到第I段母线的正极处；将黄色连接线的黄夹连接到第I段母线的地；将黑色连接线的黑夹连接到第I段母线的负极处；如果要检测直流互窜，需将配备的红、黑两条线按下述接入装置与系统：将红色连接线与黑色连接线插座一端按颜色标记插入分析仪II段插头处；将红色连接线的红夹连接到第II段母线的正极处；将黑色连接线的黑夹连接到第II段母线的负极处；如下图示：不做直流互窜检测时不接第II段母线的两条连接线。5．1．2 探测仪与采集器连接将充满电量的4节5号充电电池装入探测仪的电池仓内；将采集器航空插一端与探测仪插座相连接。5．1．3上电检查各部分接线无误后，开启分析仪电源开关，电源指示灯与液晶屏均被点亮，设备进入工作状态，如果系统不存在接地，则分析仪正常指示灯亮，如果存在正接地则正接地指示灯亮，如果存在负接地则负接地指示灯亮。5．2 操作5．2．1 分析仪操作分析仪面板上共有四个按键，可对分析仪的工作参数进行调整，按键排列图如下：调幅：通过该按键可以实现电流信号幅值大小的调节，电流信号幅值可在0mA,0.25mA,0.5mA,1mA,2mA之间进行循环设定，开机默认为1mA。复位：通过该按键可以实现程序重新初始化重新运行。波形：通过该按键可以实现电流波形的选择，电流波形可选择为方波或正弦波，当设定为方波时分析仪状态栏波形显示为“”，当设定为正弦波时分析仪状态栏显示为“”，开机默认为“”。

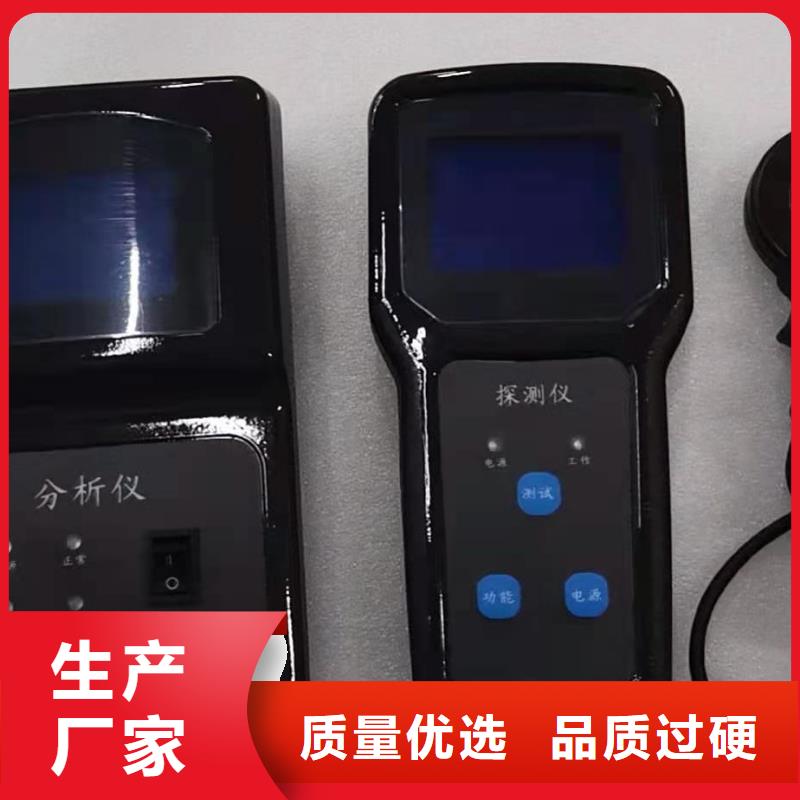

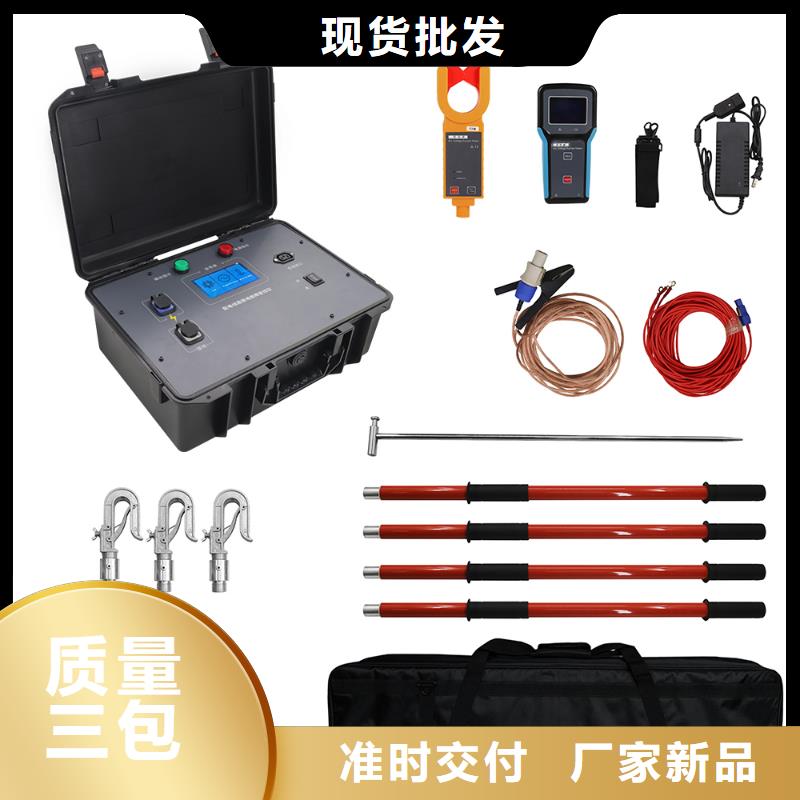

直流系统接地故障定位仪使用方法1．设备外观及各功能键说明分析仪外观示意图探测仪外观示意图2． 操作方法（1 ）分析仪接入直流系统关闭分析仪电源开关，将随设备配置的电源线一端插入分析仪，另一端按颜色分别接入直流系统的正极，负极与地线。棕：正极；蓝：负极；黄/绿：地确定接线无误之后开启电源开关，进入分析仪的主界面，如下图示：分析仪主界面开启电源开关后，分析仪电源指示灯亮，并自动识别系统电压等级，判断系统是否存在交流窜电故障，计算系统绝缘阻抗，并显示在LCD上，如果系统绝缘正常，正常指示灯亮，如果检测出系统正对地或负对地绝缘异常，则正接地或负接地告警指示灯亮。（2）探测仪自检将4节5号电池按标示放入探测仪电池仓中,开启电源开关，进入探测仪主界面，如下图示：探测仪主界面当分析仪检测到系统有绝缘故障时，将探测仪采集器钳住分析仪的地线，用功能键将检测功能选择为故障探测功能，按下测试键进行检测，如果出现“通信测试…请稍候”的提示界面，请将探测仪靠近分析仪，检测开始后，探测仪将会出现接地检测波形图，检测过程图示如下：探测仪自检接地检测波形图图中向下箭头为信号同步辅助箭头，其出现在波形由高向低的转折处；探测仪检测时，会显示两个周期的信号波形图，实测波形图可能与上述图形有所差别，只要正确显示了两个周期的波形图则可判定设备自检正常。接地点方向指示箭头可以反映故障点相对测试点的方向，具体判断方法见后面关于“利用‘接地点方向’检测环路接地”的介绍。
