【全新视界！】【变频串联谐振耐压装置】互感器伏安特性测试仪源厂定制产品视频，带你领略产品新风尚！
以下是:【变频串联谐振耐压装置】互感器伏安特性测试仪源厂定制的图文介绍
变频串联谐振耐压装置装置容量确定满足300mm2,35kV 电缆交流耐压试验，长度2km，电容≤0.38uF,试验频率30~300Hz,试验电压U≤52kV。频率取32Hz试验电流 I＝2πfCU试 ＝2π×32×0.38×10-6×52×103＝4A对应电抗器电感量 L＝1/ω2C＝65H设计六节电抗器，将六节电抗器二节串联三组并联使用,则单节电抗器的参数为67.5kVA/45kV/1.5A/98H，装置总容量为405kVA。验证：1.满足150MVA/220kV以下变压器中性点交流耐压试验，电容≤0.02uF,试验频率45~65Hz,试验电压U≤160kV。使用电抗器五节串联，此时电感量为L＝98＊5＝490H,试验频率f＝1/2π√LC＝1/(2×3.14×√490×0.02×10-6)＝50.8Hz。试验电流I＝2πfCU试 ＝2π×50.8×0.02×10-6×160×103＝1A。2.满足300mm2,10kV 电缆交流耐压试验，长度1.5km，电容≤0.55uF,试验频率30~300Hz,试验电压U≤22kV。使用电抗器二节并联，此时电感量为L＝98/2＝49H,试验频率f＝1/2π√LC＝1/(2×3.14×√49×0.555×10-6)＝30.5Hz。试验电流I＝2πfCU试 ＝2π×30.5×0.555×10-6×22×103＝2.3A。3.满足300mm2,110kV 电缆交流耐压试验，长度0.5km，电容≤0.07uF,试验频率30~300Hz,试验电压U≤128kV。使用电抗器三节串联二并联，此时电感量为L＝98＊3/2＝147H,试验频率f＝1/2π√LC＝1/(2×3.14×√147×0.07×10-6)＝49.6Hz。试验电流I＝2πfCU试 ＝2π×49.6×0.07×10-6×128×103＝2.8A。结论：装置容量定为405kVA/270kV/45kV，分六节电抗器，电抗器单节为67.5kVA/45kV/1.5A/98H，使用电抗器组合能满足上述被试品的试验要求。
天正华意电气设备(四川省分公司)是 微机继电保护测试仪的生产厂家之一，产品销往各地，深受广大用户好评！ 我们专业生产 微机继电保护测试仪，在市场需求的引导下，我们不断更新设备、扩大规模，吸取经验，引进先进技术，现今的设备完善、工艺精湛、技术。
我们位于平度市平安路2号，优越的地理位置，便捷的交通，我们在完善设备的同时，注重科学的管理，从原料入手，层层把关，质量进一步提高。我们愿长期为您提供好产品，完善的服务，随时欢迎您的光临。我们宗旨“用户至上”，竭诚欢迎各界朋友光临惠顾！愿与各界朋友互惠互利，携手并进，共图发展大计。

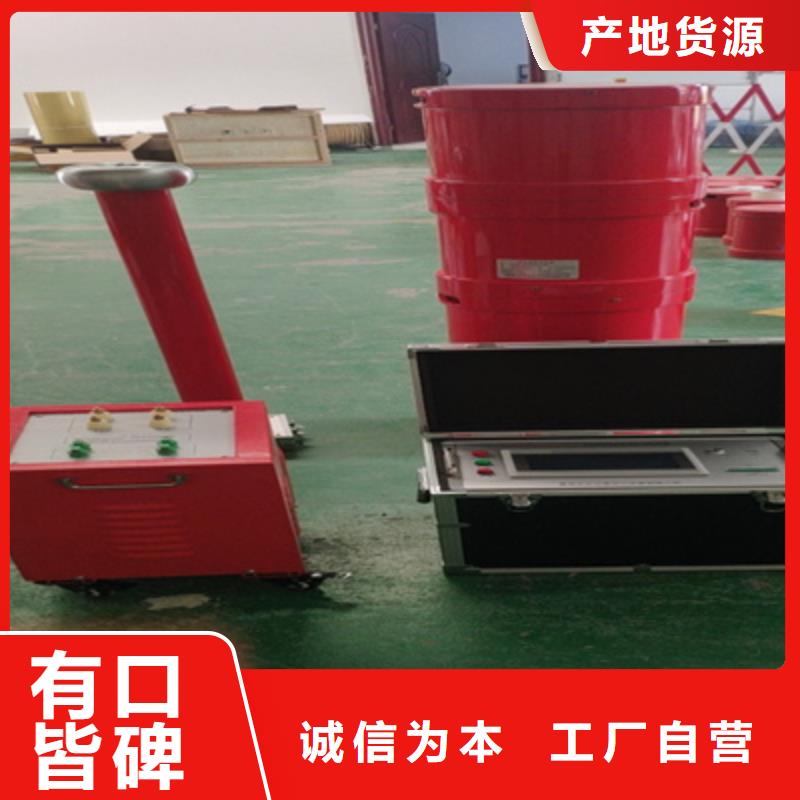

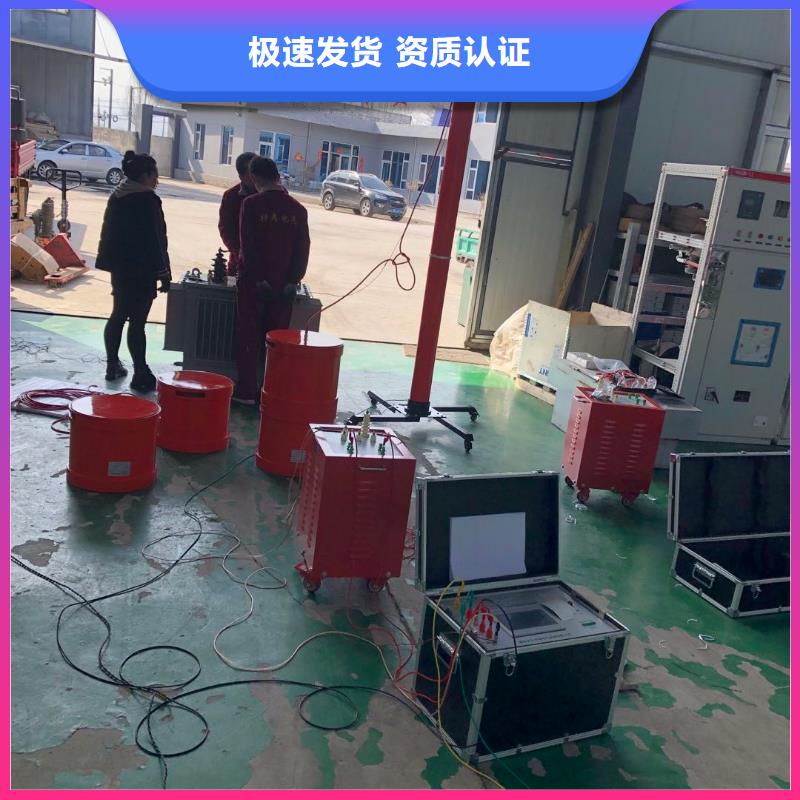

变频串联谐振耐压装置产品简介该仪器主要针对10kV、35kV、110kV、220kV、变电站及线路等所有电气主设备的交流耐压试验设计制造。电抗器采用多只分开设计，既可满足高电压、小电流的设备试验条件要求，又能满足低电压的交流耐压试验要求，具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。该仪器主要由变频控制电源、励磁变压器、电抗器、电容分压器组成。『我公司调频谐振仪器主要功能及其技术特点』1、仪器具有过压、过流、零位启动、系统失谐（闪络）等保护功能，过压过流保护值可以根据用户需要整定，试品闪络时闪络保护动作并能记下闪络电压值，以供试验分析。2、仪器具有三种工作模式，方便用户根据现场情况灵活选择，提高试验速度。工作模式为：全自动模式、手动模式、自动调谐手动升压模式.3、能存储和异地打印数据，存入的数据编号是数字，方便的帮助用户识别和查找。4、仪器自动扫频时频率起点可以在规定范围内任意设定，扫频方向可以向上、向下选择，同时液晶大屏幕显示扫描曲线，方便使用者直观了解是否找到谐振点。5、采用了DSP平台技术，可以方便的根据用户需要增减功能和升级，也使得人机交换界面更为人性化。
变频串联谐振耐压装置?激励变变比：试验时选择激励变抽头电压与原边电压的比值。例如：4kVA/1.5kV/3kV/0.4kV激励变压器，当试验时选择激励变抽头为3kV，这时激励变比为3/4＝7.5分压器变比：电容分压器的分压比。当分压器分压比为1000：1时，就输入1000；当分压器分压比为2000：1时，就输入2000。当分压器分压比是多少时，就输入多少。注意：如不是配套电容分压器时，电容分压器二次电压不能大于100V，超过100V显示不出电压。自动调谐频率步进：自动试验时，自动扫频时的频率步进。自动试验时，一定要设置频率步进，否则自动试验时不扫频。频率步进可设置为2Hz以下，设置高了，找到的谐振点不是 谐振点，试验电压有可能升不上去。电路电感，电路电容：当知道回路中电感，电容时，可设置此项，如不知道也可不设置，设置其中任意一项时，文档管理中记录数据可显示出另外一项的值，如不设置，就不显示此两项。闪络保护：击穿时的保护电压。该值越设小，击穿保护越灵敏，有时可能误动作。一般情况下，当设备 电压小于150kV时，设置为3kV；当设备 电压小于150~300kV时，设置为5kV；当设备 电压小于300~500kV时，设置为8kV；当设备 电压小于500~800kV时，设置为12kV；此值为理论值，可根据现场需要自行设置。
