我们的双路继电保护试验箱视频现已上线，从细节到整体，从外观到性能，让您了解它的每一个方面。

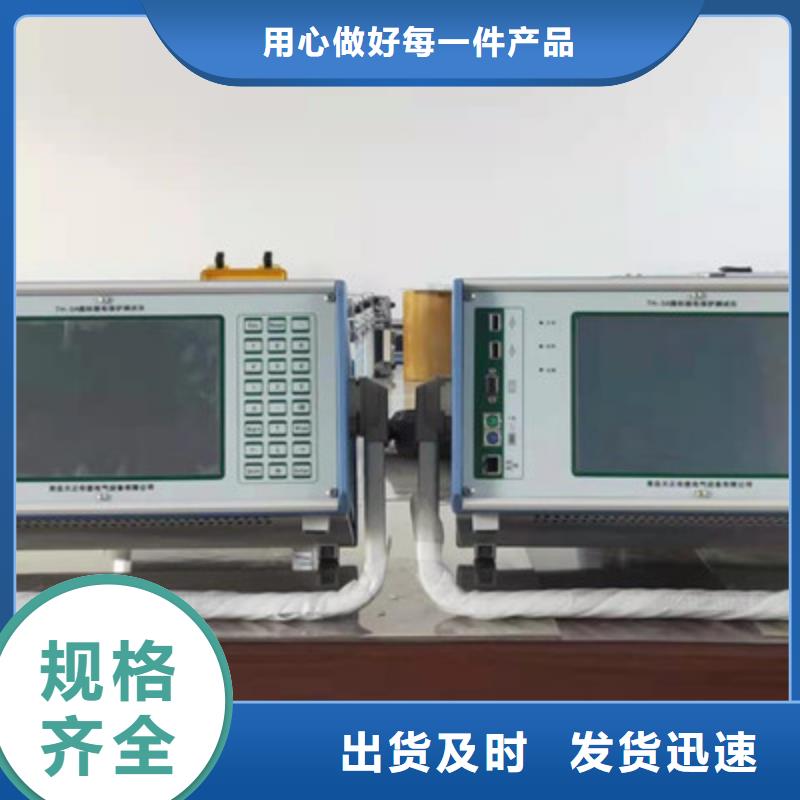

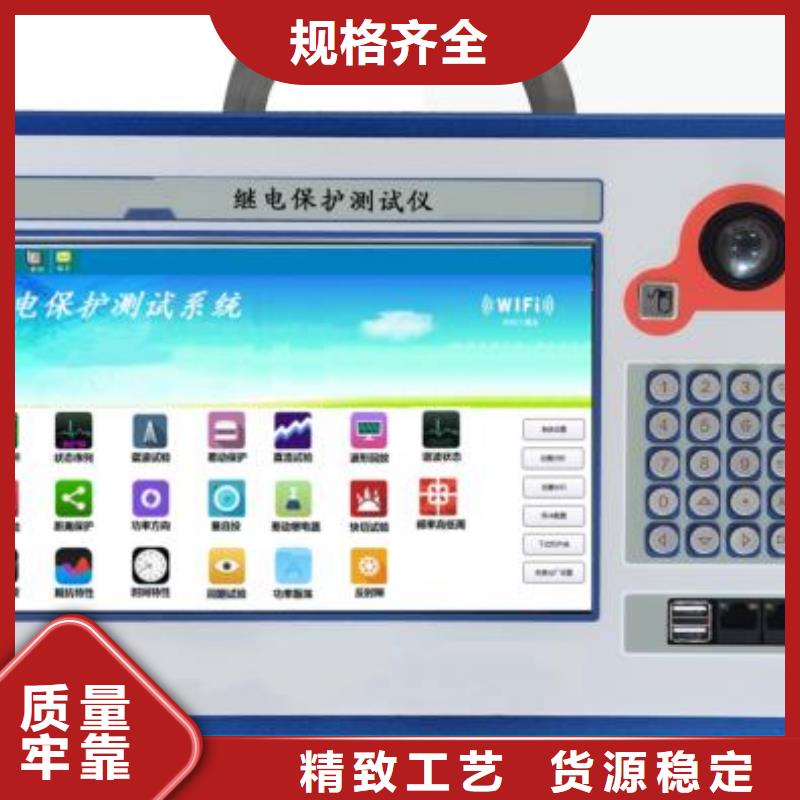

以下是:双路继电保护试验箱的图文介绍

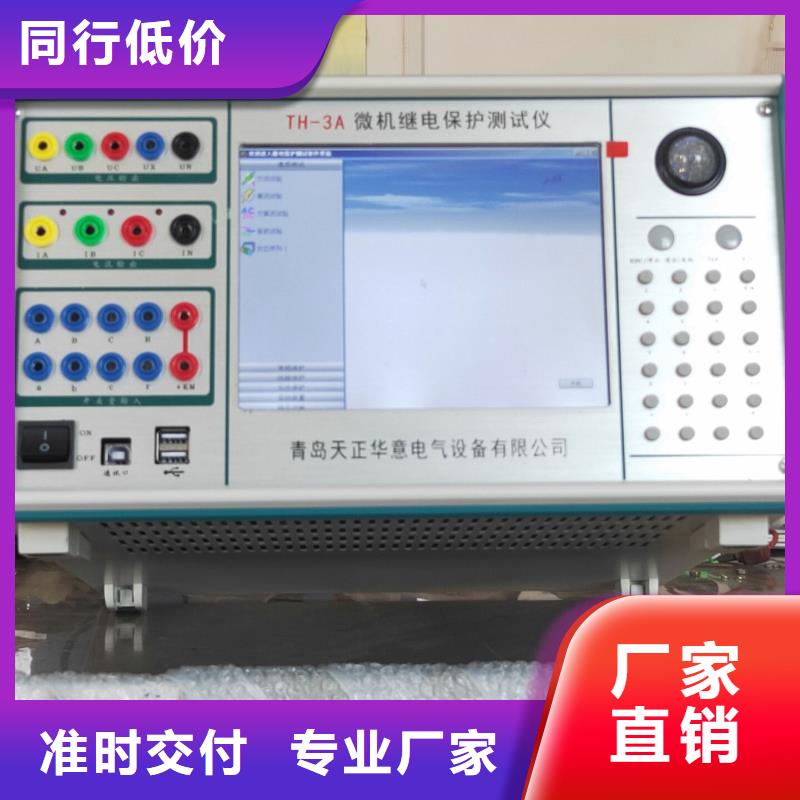

天正华意电气设备(沈阳市分公司)成立以来，一直秉承着“合作共赢，共创未来”的服务宗旨，以“海纳百川，包容天下”的恢弘气魄和“立足创新，技术精炼”的追求精神，尽力尽情尽心的完善 微机继电保护测试仪产品品质，以此公司的服务满意度.

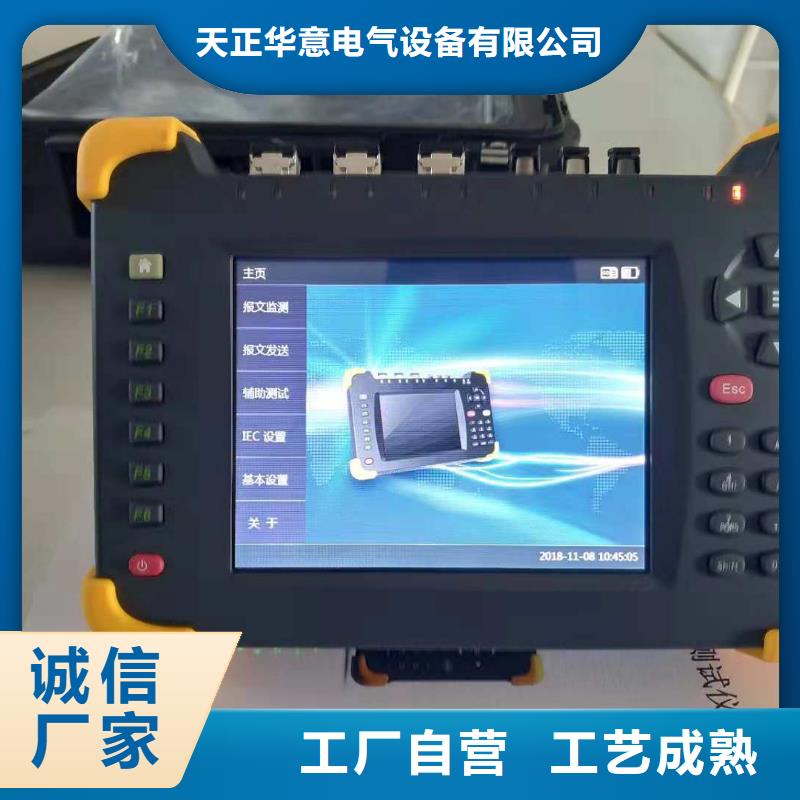

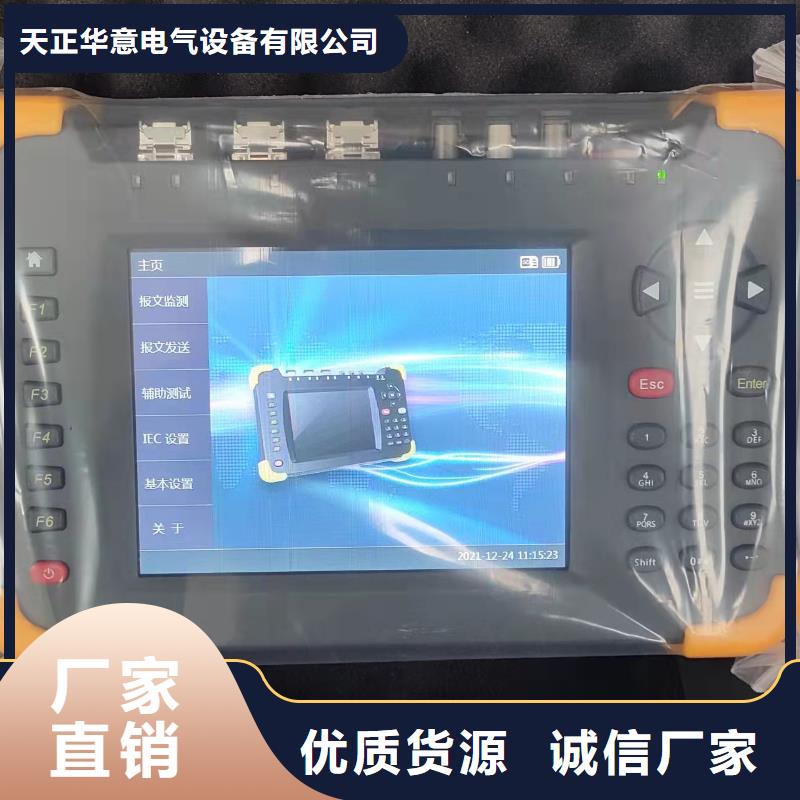

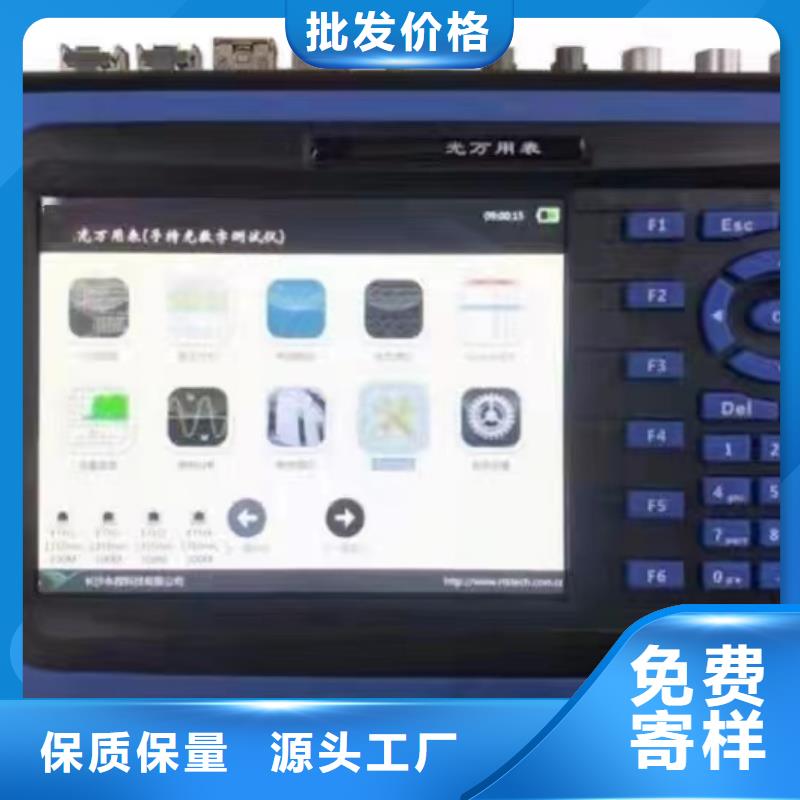

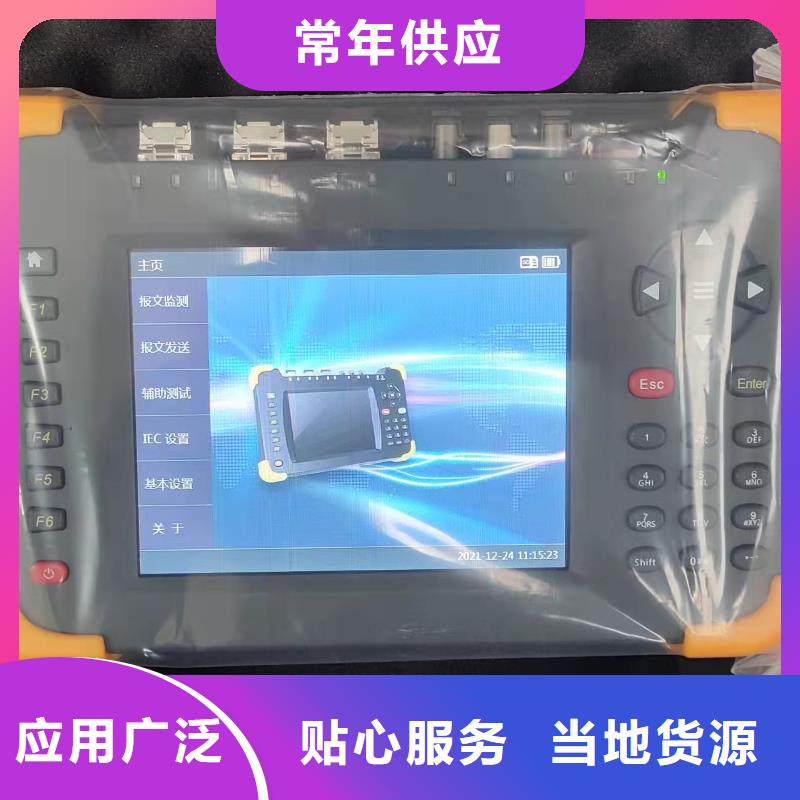

手持式光数字测试仪 模式三：Goose发布-Goose订阅2.12 测试配置测试配置主要用来定义电流电压、状态序列、Goose发布等保护功能测试模块需要用到的SV/GS控制块。新增 F1添加新的SV/GS报文控制块；修改 F2编辑选中SV/GS报文控制块的属性参数；删除 F3删除选中SV/GS报文控制块；通道映射 F4用于定义SV报文控制块的数据集，包括通道映射、变比设置、品质设置等；光口转发 F5用于控制光口数据进行镜像、转发、回环；下载 F6保存并下载设置的报文控制块参数定义并使其生效；测试配置有任何变动，您都必须点“下载”,否则不会生效。控制块使能OK键不勾选——不发送或接受该组报文；勾选——发送或接收该组报文2.12.1 添加报文控制块提供三种添加方式：从解析的SCD文件中添加；从报文分析模块侦听到的报文控制块添加；手动添加。手动添加/修改9-2 SV报文AppID：0x0000-0xFFFFVLANID:0-4095优先级：0-7配置版本号：0-255ASDU个数：0-20采样点数：24-256点/周波同步方式：软件强制，按同步标志位设定值发送；外部控制，按万用表GPS同步对时（IRIG-B、PPS、1588） 的实时状态发送；额定延时：0-5000ms通道个数：1-40归零方式：整秒归零（如80点/周波时，采样计数0-3999）；不超过65535 0xFFFFVLANID:0-4095优先级：0-7配置版本号：0-255TTL:报文生存周期，一般采用2×T0（心跳）时间T0：心跳间隔T1：小间隔Goose发送过程（机制）示意图通道数：0-128，Goose通道数据类型不同时，通道个数也会不同。手动添加/修改FT3报文报文格式IEC60044-8（国网）扩展帧报文IEC60044-8标准帧报文许继私有FT3格式报文通讯传输方式：曼码或异步串口波特性：5M、 可设采样率：24～256点/周波LNNAME：逻辑接点名 0xFFLDNAME：逻辑设备名， 数据集，0x00-0xFF额定相电流：A额定相电压：KV额定中性电流：A额定延时：us2.12.2 通道映射9-2 SV通道映射定义SV报文控制块的数据集，包括通道变量映射、变比、品质、额定延时等。

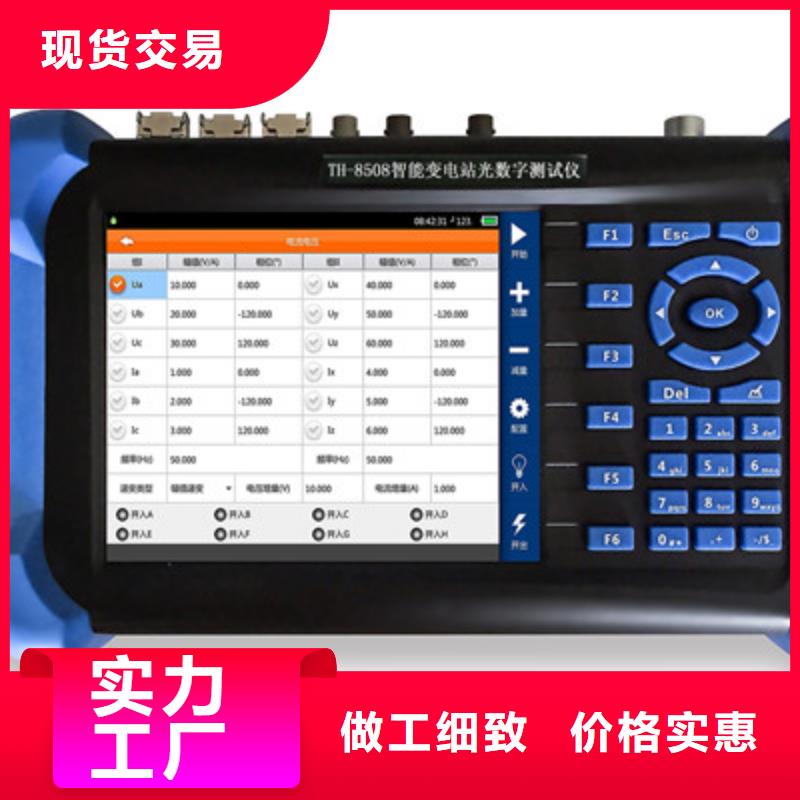

手持式光数字测试仪切换方式设定状态的切换/结束方式。结束方式：按键触发、时间触发、开入触发、开入或时间触发状态保持时长(s)：结束方式为时间触发时生效，定义状态输出时长；触发后延时（ms):结束方式为开入触发（开入或时间触发）时生效，定义收到开入变位后延时输出时长；开入选择/逻辑：结束方式为开入触发（开入或时间触发）时生效，通过勾选定义参与变位判断的开入接点及组合逻辑；时间触发启动：定义状态序列测试在指定时间开始。2.4.4 开出定义开出1-8在状态中的输出状态。不勾选——断开（0,01，false）；勾 选——闭合（1,10，true）。2.4.5 测试过程及结果分析点击开始按钮（F1），系统按定义好的状态输出列表及切换方式连续输出各个状态，并记录各个状态中的收到的开入变位时刻。测试结束后，自动切换到测试结果分析画面。2.5 Goose发布Goose控制块选择：自动导入测试配置中定义的Goose发布报文控制块，下拉列表选择；方向键选中控制块单元格后按OK键，弹出下拉选择框或直接触屏弹出下拉选择框。修改值：F1或点击值列单元格；修改品质：F2或点击品质列单元格，弹出品质因素修改界面；置测试位：F3，对Goose报文控制块的测试标志位置位；测试配置：F4，切换到测试配置画面，进行Goose发布报文定义；发送选项：F5，弹出发送方式选择画面，控制发送方式；软件默认修改通道值或品质后自动发送。发送：F6，当发送方式选择为“编辑后发送”时生效，即修改通道值或品质后不立即发送，只有当点击“发送”时才改变输出。双点类型注1：双点类型暂时只支持01和10两种状态。注2：软件暂时支持单点/双点结构类型的发布。2.6 流量监视流量监视用来监视各个光以太网口的实时收发流量、平均流量、峰值流量。2.7 光功率测量光功率测量需要硬件支持光功率测量模块可以分析各个光纤以太网口模块的类型（传输速率、波长）、实时光功率强度、平均光功率强度及峰值。
手持式光数字测试仪随着变电站通信网络和国际标准IEC61850 的制定和颁布，变电站的数字化使得数字化的保护及智能设备得到广泛应用，传统的模拟量输出的继电保护测试仪已不能满足其测试需求。2009年以十多年来在全国数百家用户中取得的继电保护测试系统生产研制的丰富经验为基础，本公司先后自主研发并推出了1A和2A二代光数字继电保护测试系统，实现了IEC61850-9-1、IEC61850-9-2、IEC60044-7/8 FT3标准格式电压、电流量的光数字输出和小信号模拟量输出，以及GOOSE报文的发布和订阅功能，基本满足了数字化保护和仪器仪表的测试需要。为了推动我国智能电网和智能化变电站的推广应用，电网公司加快了智能电网的技术进步和标准化步伐，先后发布了《智能变电站技术导则》(Q/GDW-383-2009)、《智能变电站继电保护技术规范》(Q/GDW441-2010)、《IEC-61850工程继电保护应用模型》(Q/GDW-396-2009)等标准规范，提出了“直采直跳”、“保护就地化”、“双AD采样”” 、“不依赖外部时钟同步采样”等新的标准要求， 而“传统PT/CT＋合并单元” 的采样模式又在广泛采用，
手持式光数字测试仪调试接口采用MINI USB接口数据线，不能用作充电接口，以防损坏万用表。1.6 电源按钮电源按钮位于键盘右上方，如图所示。开机：按住电源按钮3S，启动开机界面；关机：按住电源按钮3S，启动关机画面。开机注意事项： USB口主要用于导入导出SCD文件或配置文件或测试数据文件，不建议用于给其他设备（如手机等）进行供（充）电，否则有可能导致触摸屏失效。开机时请先将USB存储设备从USB接口拔除，否则可能导致触摸屏失效。第二章 系统操作返回——返回上级页面，同ESC按键操作；GPS同步状态指示——IRIG-B/PPS/IEEE-1588等状态指示，当TH-8508智能变电站光数字测试仪成功锁定上述GPS同步时钟源后显示；系统/GPS时间——智能变电站光数字测试仪本机时钟显示；如果系统设置中选择了自动同步GPS时间且成功锁定了IRIG-B或IEEE-1588信号源，则显示同步后的GPS时间；输入法指示——指示多功能键盘当前的输入方式，分为数字、小写字母、大写字母，由键盘的输入法切换键控制；电量指示——电池剩余电量指示。当电池电量过低时，将无法启动万用表或启动后部分功能失效（如触摸屏、光口传输等）；绿色:电量充足黄色:电量尚可红色:电量过低功能键——F1-F6，每个功能模块定义不同；状态栏——帮助信息/告警/错误提示。
