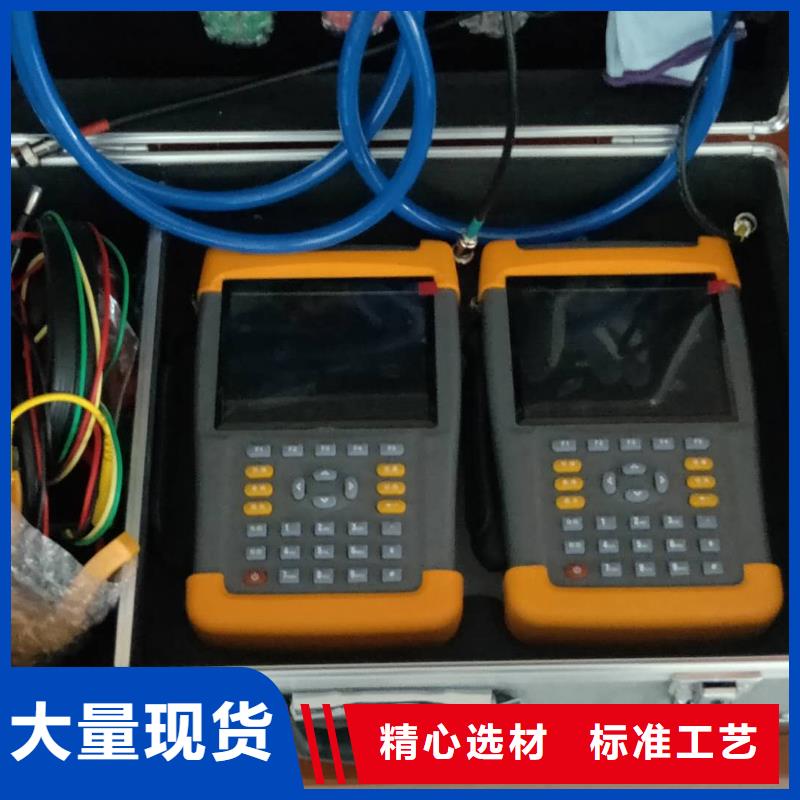

台区识别仪那么,解决这个问题,从而使之能够正确的分辨,我们惯常采用的办法就是在相邻的台区加挂我们的主机,这样因为信号的微弱区别,使之能够准确的分辨是从哪个台区发出来的信号,这种方式也是经过很多使用单位的现场试验和验证证明了的。(5)为保证操作使用过程的,除要严格按照相关的规程操作外,设备首先要先接黑线(零线)进行保护,并在工作结束后拆线时拆除零线。(6)由于载波在传输过程当中会受到各种电器运行时产生的各种各样的干扰和线路本身的阻抗等各种原因,有时可能会出现终端提示“请重试”,这表明终端已经收到了主机的信号,但无法正确完整的接受,这时可以多测试几遍,或者换一个同一条线的不同点来测试或者过一会再来测试。(7)在主机刚刚上线使用过的情况下,需要再次挂接前,为保证测试效果,建议在接线前先行将主机黑色的零线和三根相线(红、绿、黄)进行短路3-5秒,目的是释放机内的残余电压。注意:本项操作是在主机准备加电之前进行,并非在主机已经上电时的带电操作。(8)为保证,在夹上本设备的地方,一定要有专人值守或将设备锁进封闭设备间内,如果露天摆放,至少要有相应醒目的提示警示标志。完成工作后,立即撤除!(9)设备在夹上去的时候,有时可能会在接触的一瞬间出现微弱火花,对使用和不构成任何影响。(10)为避免导致仪器的损害或其他的后果,请务必按对应相序接线,特别注意主机上的黑线必须接零线或地线。(11)操作人员务必持证上岗,并佩带帽、绝缘手套、穿绝缘胶鞋,现场进行警示和隔离,同时严格遵守各项操作规程。(12)使用人员应严格遵守电工带电检测的有关条例和规定。(13)本仪器内有高压和大电容,非本公司以外的任何人、机构对仪器拆动和维修都是危险的。(14)本公司声明:对违反以上条款的行为不承担任何相关责任。

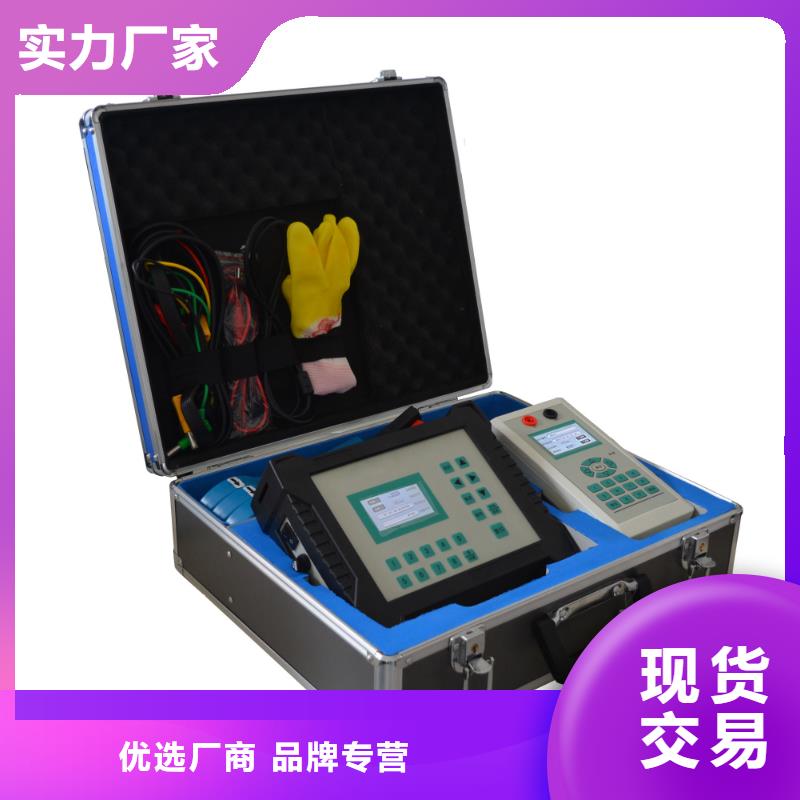

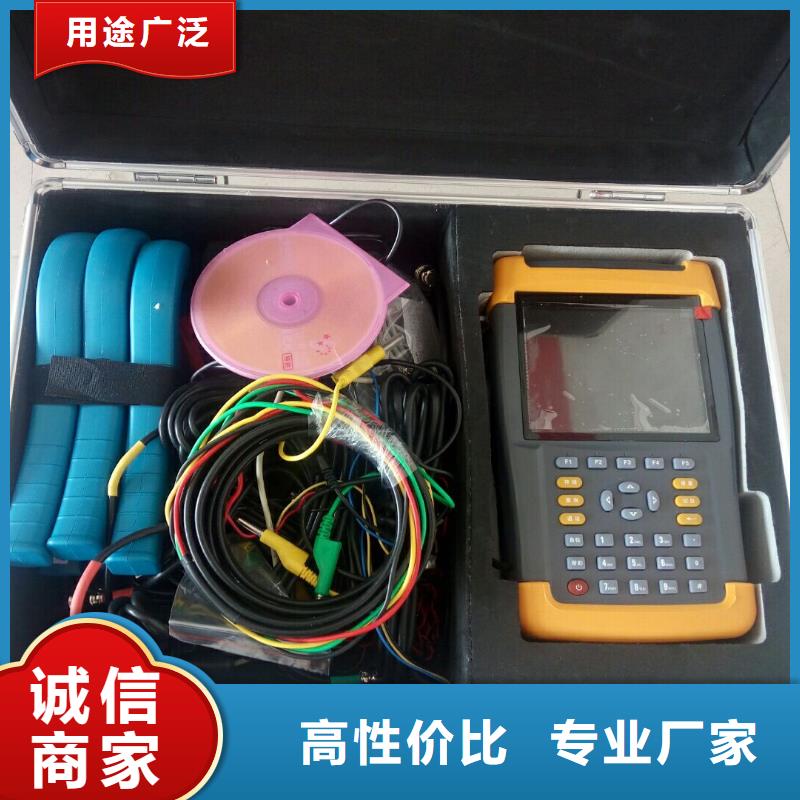

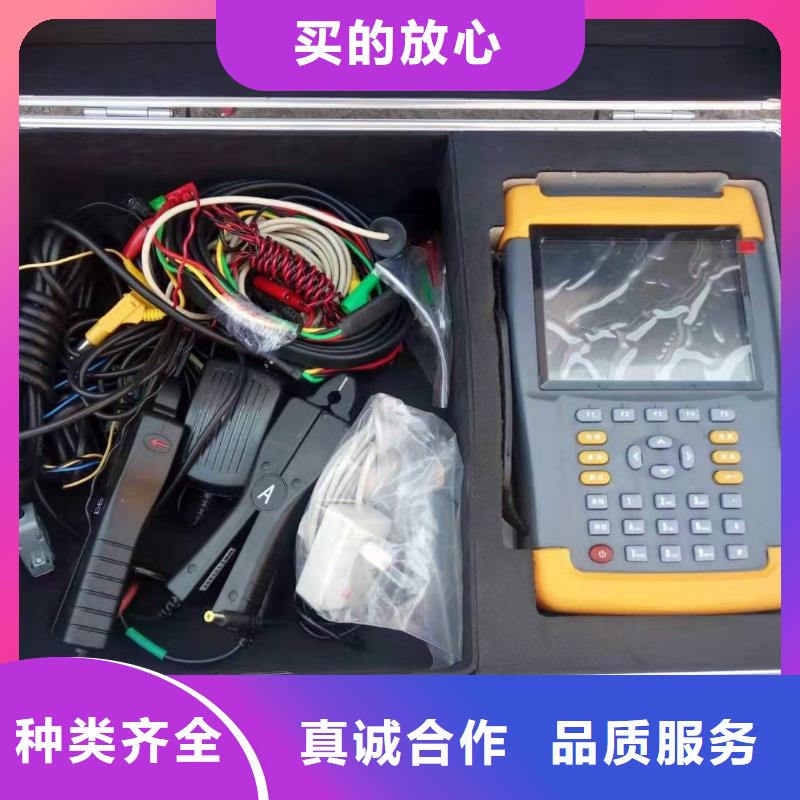

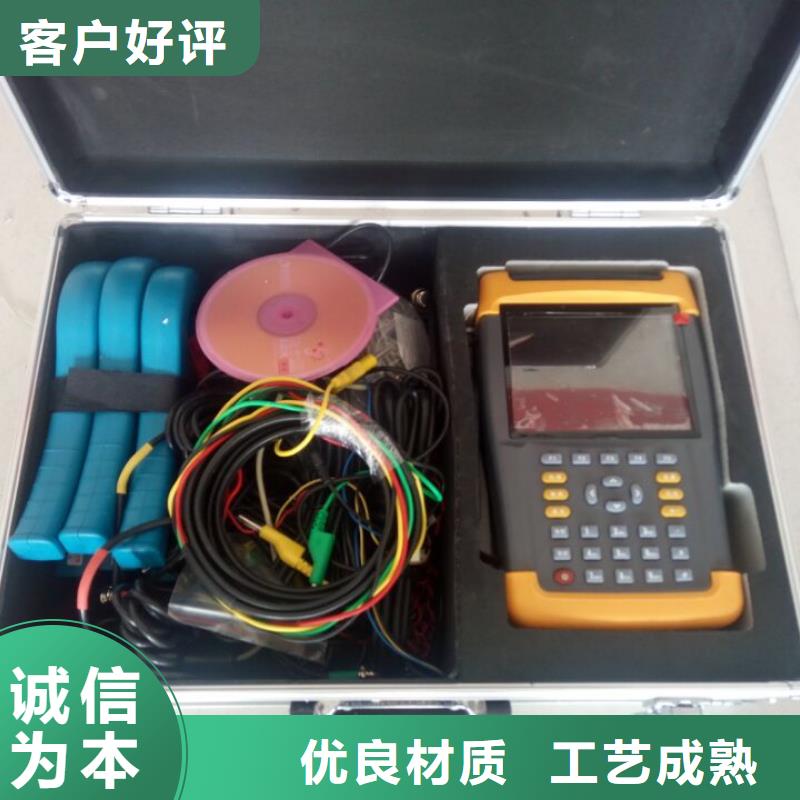

台区识别仪对未检测到主机的台区,该终端显示屏将显示:此台区未检测到主机请检查3、使用中要注意的几个问题(1)设备在使用时,一定要按颜色一一对应接线,特别是黑色线,黑色是零线。(2)设备一定要尽可能接在变压器低压出线侧连接螺栓上,如有互感器,尽量接在互感器后面;实在不行,也可接在开关柜、计量柜的母排上。总之,尽量靠近变压器。因为,越靠近变压器负荷相对越平稳,对信号传输越有利;(3)有些接线处可能因为潮湿、灰尘、油污等,致使桩头氧化,特别是铝线、铝排,因此在接线时一定要注意选择非氧化部分,或者,用力转动接线夹,使之接触可靠。特别是黑色夹子。对于终端,尽可能要用表笔线的部分扎在测试体上,尽量不要采用靠在测试表面的方式,这样能减少表笔线在测试表面的移动而导致的接触不良引起的接触电阻变化引起的测试结果不稳定。(4)因为我们的设备采用的是FSK电力载波,因为在中心频率是127KHZ,这个频率是经过大量的反复现场测试实验总结出来的,具有强的抗干扰能力和弱的跨变压器穿透能力,但即使是这样,仍然不能完全保证就没有一点信号通过变压器传输到高压线上面,再通过高压线传输到相邻的变压器并通过低压线路传输到用户端,使得我们在低压端上测到相应的数据,这样,就有可能造成串线现象,这种现象从技术上来讲是不可避免的,因为变压器对任何频率的信号只会表现出阻抗的大小不同,而不能的阻断。
天正华意电气设备(沈阳市分公司)专业从事 微机继电保护测试仪为主导的企业。公司整合国内、外先进技术,结合市场实际情况,做到技术不断、产品不断更新,成功研发出 微机继电保护测试仪系列产品。公司实力雄厚,不仅拥有一支年轻并高素质的研发团队——学习与创新、挑战与突破、全力开拓创造z u i优质的产品是我们坚持不懈的使命;而且拥有一支专业及有着资深市场背景的精英管理团队——凭借多年的品牌运营及管理经验我们只进不退,自信地走在行业的尖端,公司秉承“遵诚守信”的经营理念在发展中逐步壮大,公司也一如既往的坚持“只有客户的满意,才有我们的成功”的方针,以帮助客户获取经济效益和社会效益为已任,旨在通过公司科学、专业、真诚的服务来建立客户与市场的z u i佳沟通渠道,把客户有限的资金进行z u i经济的策划和设计,让客户以z u i低的投资成本,达到z u i佳收益的目的。
台区识别仪台变互测初始屏(分机)图十二中可见:主机显示出所测量各台变A、B、C各相的电压值。当分机按下F1键时,开始发起测试,测试完毕后,有关联的台变的所加设备会有结果显示,主机和分机测试结果变换为图十五和图十六所示。图十五、台变互测结果屏(主机)图十六、台变互测结果屏(分机)主机显示的测试结果为:分机编号和与本主机A相所对应的分机相别。分机显示屏的右侧显示出测试的结果,包括:有关联的主机编号、所在相别,同时给出与其联结的对应关系。(6)电测矢量测试界面图十七、矢量电参屏此界面用来对低压线路或用户的电参量进行测量并显示出矢量图。如图十七所示,在屏幕的上部分显示出实测矢量六角图以及各个参量实际值;屏幕的下半部分是电参量部分的数据,包括三相电压、三相电流、三相有功功率、三相的电压与对应相电流之间的夹角、总有功和频率。(7)波形显示界面图十八、波形显示屏在此屏中可显示出当前各个被测模拟量的实际波形,波形实时刷新,能直观的反映出被测信号的失真情况(是否畸变、是否截顶),本屏中显示当前显示为Ua、Ia的波形 , 用【上下】键来切换不同的显示通道;可切换为B相电压、电流的波形,C相电压、电流的波形,A、B、C三相所有的电压的波形,A、B、C三相所有的电流的波形,A、B、C三相所有的电压和电流的波形;可以做为简单的示波器使用。屏幕下方显示出各相电压的有效值、峰值、小峰值、各相电流的有效值、峰值、小峰值。通过此屏可以直观的看出台区测量时所施加信号的强弱程度。
