产品视频展示，助您洞悉300kV雷电冲击电压发生器-300kV雷电冲击电压发生器放心之选产品的每一处细节。让购买决策变得轻松简单，为您带来更好的购物体验。
以下是:300kV雷电冲击电压发生器-300kV雷电冲击电压发生器放心之选的图文介绍
如今，公司拥有一批技术精湛的 微机继电保护测试仪资深技术人才和洞悉市场走向、服务热情周到的营销人才。同时将企业价值观与经营理念潜移默化的传递给每位员工，从而塑造出一支具有高度凝聚力和忠诚度的员工队伍，正是每一个员工所发挥出来的工作热情和创造力，为企业的发展提供了源源不断的动力，打下了更坚实的基础。
天正华意电气设备(商洛市分公司)全体员工将以优质的 微机继电保护测试仪产品和满意的服务迎接国内外广大客户的光临。

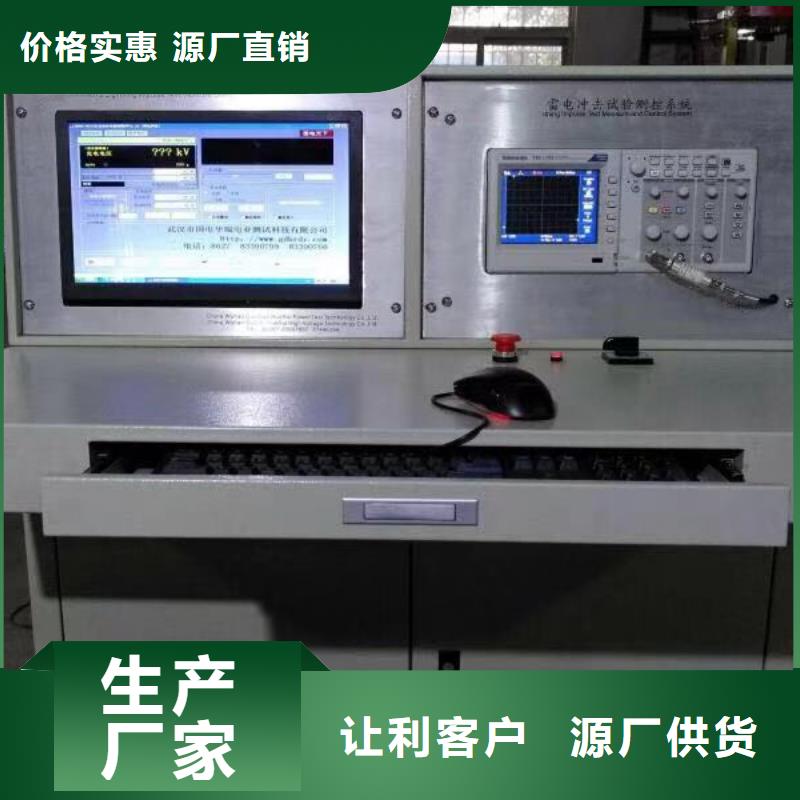

雷电冲击发生器自动测控系统本套设备采用具有世界先进水平的计算机测控一体化系统,将控制和测量功能组合在一起。控制系统采用了日本三菱公司的PLC可编程控制器，使控制系统实现了小型化、智能化及高可靠性。屏幕采用10”触摸屏。控制部分和本体的信号传输采用光纤传输，具有双向信号处理功能，从而提高了控制系统的可靠性。控制系统中关键的元器件及部件全部选用进口件，如：PLC可编程控制器采用日本三菱公司、示波器采用美国泰克公司等。测量系统具有波形显示、分析、成图和打印等功能。可以按照高压试验的习惯设定测量参数从而自动整定好数字示波器。可自动计算各个波形参数，所采用的计算方法按照GB/T16896.1-1997及IEC1083标准的规定。控制测量系统采用了先进的抗干扰技术，在高电压、强电场的环境下运行，系统测量准确、控制、可靠。控制系统技术说明如下:控制系统的主要目的是控制冲击电压发生器操作，完成正常的充放电过程，所有运行参数均可通过触摸屏的操作来完成，并对设备运行参数进行实时监控。系统控制方式为手动或自动,自动控制方式能按规定的程序进行冲击电压试验，在界面显示发生器状态(接地/不接地,充电速度,充电电压,球距等)。
雷电冲击发生器 控制区主界面总共有5个按钮，分别为“准备 “试验开始”、“手动触发”、“故障复位” 试验参数”，其功能分别为：?准备： 开始试验前，先设置试验参数，检查硬件回路，确定无误后，按下备妥按钮，表示准备完成。?试验开始：系统处于停止状态时，显示“开始试验”，当试验开始后，显示为“停止试验”，按下可以停止正在进行的试验。?手动触发：手动触发点火脉冲。?试验参数：设置试验常用参数，包括实验流程，测试位置，系统设置等。?故障复位：当系统出现故障时，点击后可以复位系统故障。5.3.试验参数设置：在测试主页面点击【试验参数】按钮，进入实验参数设置界面（图7-3），可根据试验要求设置测试流程，由系统自动进行测试。图7-3 试验参数设置5.3.1.冲击试验设置：?设定充电电压：设置电容器的预期充电电压，单位为kV（千伏）。可设置的充电电压为0.5kV，额定充电电压为100kV，不得超过100kV，设置精度为一位小数点（即100V）。不同波形电压不同。?设定放电间隔：设置每次冲击的间隔时间，单位秒（S）。?设定冲击次数：在当前的极性下，总共自动冲击的次数。?极性切换：单击正极性按钮，系统会切换到正极性，负极性是一样操作方式。?完成设置：点击触摸按钮【确认】，系统自动设置相关动作，并进入预备测试模式，保存设置参数，下次启动页面显示为本次设置的参数。
雷电冲击发生器400KV弱阻尼电容分压器高压臂电容器由1节组成，额定参数400kV/600微微法，额定雷电冲击耐受电压为400kV。该分压器配备一只低压臂电容器，分压比分别为2000，分压比精度小于±1％；弱阻尼电容分压器的方波响应特性满足GB311标准要求4、残压分压器(1)300KV残压电阻分压器。高压臂电容器额定参数1.25K。该分压器配备一只低压臂主要技术要求高压臂由一级电阻组成额定参数 300kV/2.5KΩ额定雷电冲击耐受电压为300kV低压臂参数 1000V/1.25Ω 分压器分压比为：2000:1 刻度因数不确定度 Kε≤1％过冲：β≤20％部分响应时间：≤100ns6、10KA分流器冲击电流测量采用罗氏线圈1只，电流测量10KA；满足上述测量的电流的要求，响应时间满足国际规定的要求，配齐测量电缆一根；7、调波软件及其附件针对产生8/20uS标准冲击电流波合理配置波头二套、波尾电阻二套；调波电感一套；调波电阻一套。1、配置调波是本体串联并所需的连接件；2、调波电感、电阻、均采用固定的绕线方便替换，调波器件具有足够发热容量，电动力和良好的绝缘性能，结构紧凑和稳定的性能；
