通信电缆识别仪视频展示，产品更生动！让您亲眼见证其优点和特点，为您的购买决策提供有力支持。
以下是:通信电缆识别仪的图文介绍
架空线路故障测试仪 三相线路工频参数测试接线8.1 三相线路静电感应电压测试接线示意，如图（1）（图1）使用测试装置配置的高内阻三相静电感应电压测试绝缘棒，接入装置的电压测试通道，确认被测线路首端、末端悬空后进行线路静电感应电压测试，按照仪器显示屏幕对应提示要求进行相应操作。8.2 三相线路电磁感应电压、接地电流、工频参数测试接线示意，如图（2）（图2）被测线路末端短路接地，将线路首端测试引线的电压线、电流线分别接入装置对应端子，按照仪器显示屏幕菜单提示要求进行相应操作。8.3 三相线路正序、零序阻抗，正序、零序电容参数测试接线（同前图2）测试线路阻抗参数：要求线路末端三相短路接地，按照仪器显示屏幕菜单提示要求，待预检通过后，按测试键自动进行线路零序、正序阻抗测试。如装置预检不通过时，请按照显示屏幕提示，检查确认试验接线是否与要求一致及各相接地是否良好，以免导致零序参数测试结果出现异常。提别提示：当遇到同塔并架线路阻抗参数测试时，测试前一定确认另一条非测试线路首末两端只可一端接地，不可两端同时接地，否者会导致被测试线路的零序阻抗值偏小，对正序阻抗参数无影响。测试线路电容参数：通知被测线路末端三相悬空，按照仪器显示屏幕菜单提示要求，待预检通过后，按测试键自动进行线路零序、正序电容测试。如装置预检不通过时，请按照显示屏幕提示，检查确认试验接线是否与要求一致及各相线路处于悬空状态，以免导致电容参数无法正常测试。
架空线路故障测试仪 抗干扰能力，内置的工频干扰抑制装置可抵御被测线路首末两端接地后，被测线路上工频干扰电流在20A～100A条件下的线路参数可正常测试，抗干扰的原理是将装置的隔离变压器经过特殊设计辅以感应电压抑制模块将线路上的干扰电压对地形成低阻泄放通道。3.7 线路阻抗参数测试频率选择45Hz和55Hz双频自动测试，具有更好的测试等效性。电容测试频率选择260Hz单频测试，解决了超短距离线路电容参数的测试准确度的难题。3.8 装置内部的异频电源具有良好细度的步进升压控制，通过预检程序可自动调整电源输出电压和电流，解决了超短线路和大截面电缆的参数测试难题。3.9 采用数学算法和选用16位高精度AD芯片，保证了装置异频输出信号的纯净度和高保真度，在测试信号与干扰信号为1：20倍的情况下，可以准确将异频测试信号和工频干扰信号彻底分离，从而准确测试线路工频参数。3.10 测试装置采用单相220V供电，方便现场使用单相发电机供电完成所有测试项目，并具有工作电源误接380V报警保护功能。3.11 高可靠性，装置内部异频电源具有过压、过流、短路、过热等多重保护，在操作面板配有手控急停按钮，保证了参数测试现场出现任何意外情况下即时手动关闭试验电源输出，同时装置自动将首端线路三相接地，保证了设备和测试人员的。

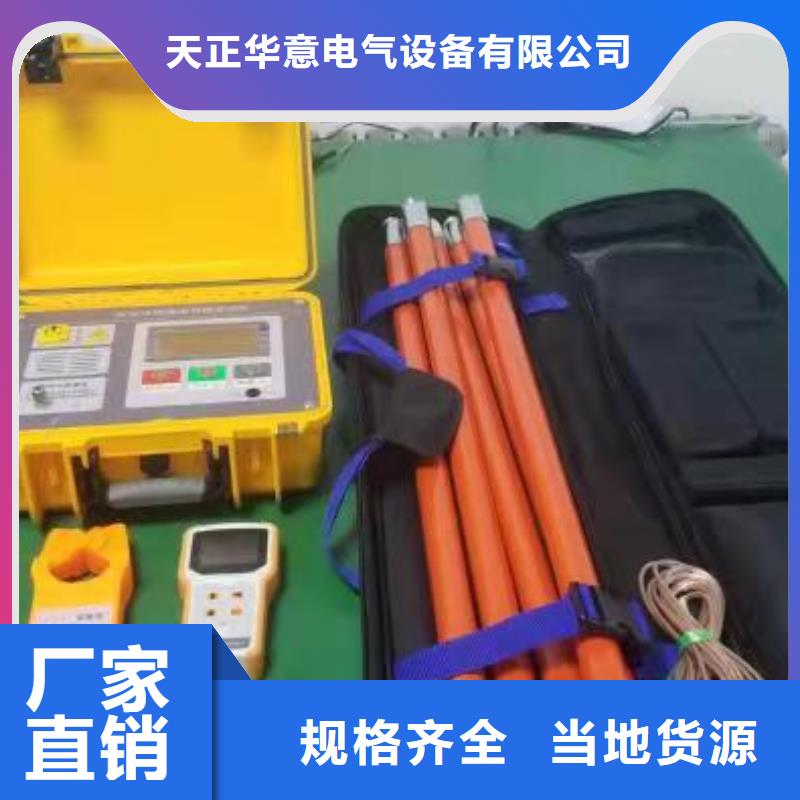

架空线路故障测试仪 绝缘杆的长时耐受电压不得低于运行线路的额定电压；拉合接地刀闸时，必须穿戴合格的绝缘靴和绝缘手套。5.3 测试线路参数前,应保证被测线路首末两端通讯畅通、清晰,且应有后备通讯手段。5.4 测试前，凡需接地的，必须先确认已接地良好, 如仪器外壳,试验电源和被试线路的中性点等。凡属工作接地, 如测零序阻抗时的中性点接地的阻抗应小到不影响测试精度的要求。5.5 测取有相邻并行或交叉跨越较多，特别是有更高电压线路相邻或交叉、平行线路的工频参数时,必须先测静电感应电压、电磁感应电压、接地电流后，以评估线路参数测试装置可否满足测试条件。注意:静电感应电压幅值的大小主要是由于同塔并架或平行的运行线路与被测线路单位长度因线路间耦合电容和对地电容二者分压比决定。线路工频感应电流主要是由于同塔并架或平行的运行线路产生的零序电流通过电磁场作用与被测线路的互感抗XH感应过来的，会随运行线路上的零序电流变大而变大的。5.6 测试时,必须作到：1) 全线路无其他工作；2) 线路两侧开关及刀闸确保均在断开位置，且无工作；5.7 现场测试应在天气良好的情况下进行，不得在雷雨天进行，也不宜在风、雪天进行；5.8 影响线路参数测试准确性的四个因素：1) 当测量较短的线路(如1km以内)的阻抗参数(Z1、Z0)时,测试应采用四端法测量，即接入线路首端的电压引线和电流引线应分别接入测试装置。2) 测取较长(100km以上)线路的阻抗(或电容)参数时, 采用单端测量法，也可采用双端测量法在线路首末两端同时读取电流(或电压)取首末两端的平均值供计算用。
天正华意电气设备(商洛市分公司)主要经营 微机继电保护测试仪。 公司始终把客户满意做为我们服务的目标，为客户提供一体化服务。公司借助深厚的行业经验和广泛的资源，不断开拓崭新的市场，努力构建完整的产业模式，始终坚持“一诺千金，双赢互利，品质永恒”的经营理念，专注 微机继电保护测试仪行业，在业内具有良好的口碑和知名度。

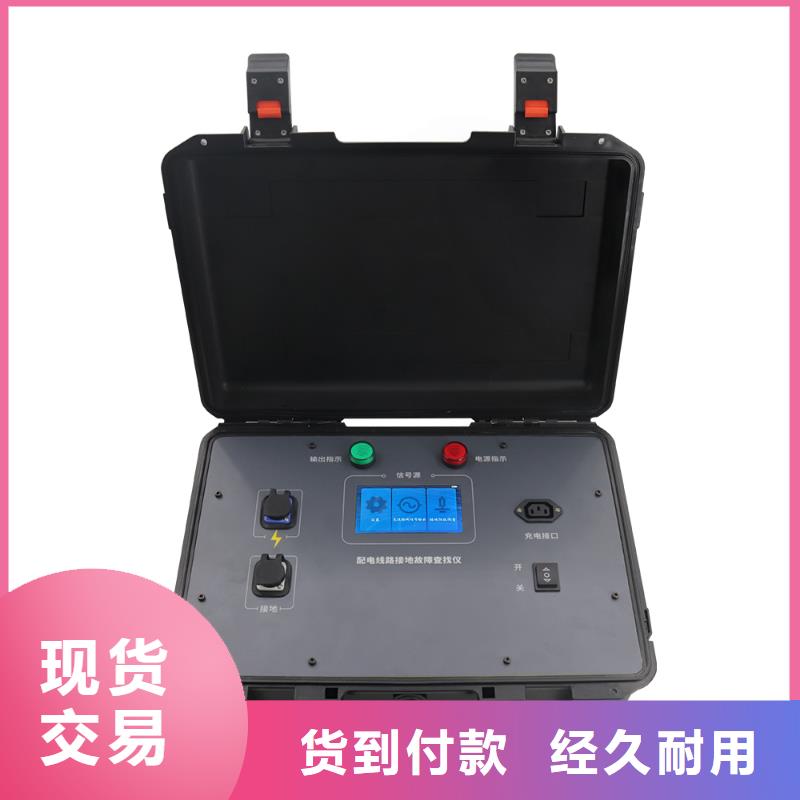

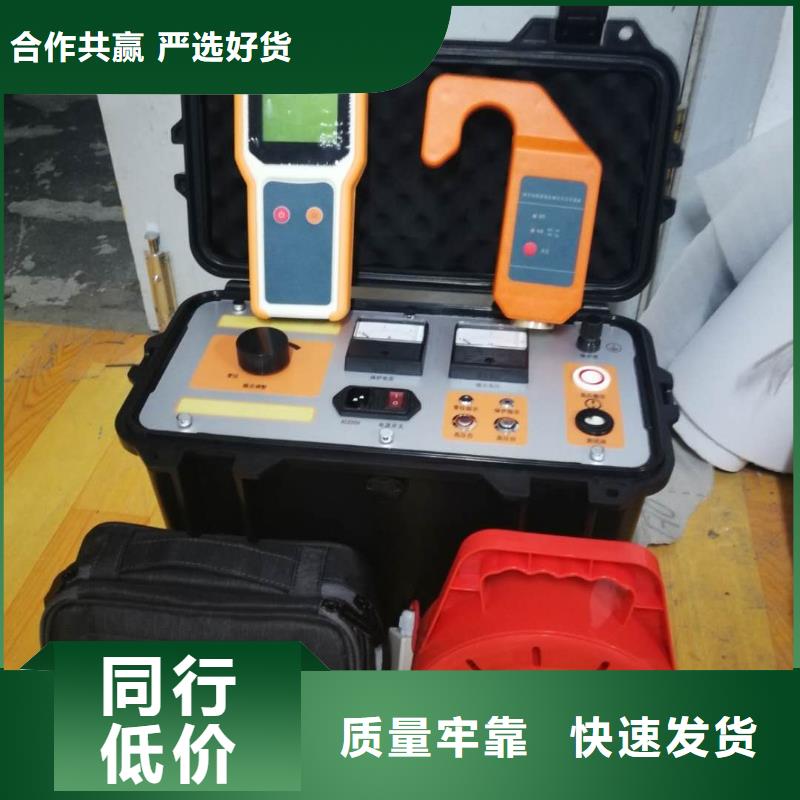

架空线路故障测试仪同时，仪器的操作较为复杂，对使用人员的有较高的专业技术要求，也给使用人员带来困扰。为解决这些问题，我公司结合国内外接地故障定位技术以及多年的实践经验，开发出适合国内电网特点的架空线路接地故障定位仪。该仪器是目前国内体积小、重量轻轻（仅4.5kg），同时也是国内首台超低频率（0.5Hz）高压恒流接地故障检测定位仪。该仪器结合我公司独有的高速数据采样技术以及先进的软件算法，有效的解决了故障线路分布电容对信号的影响。一台主机能够配合一组或多组采集接收器进行故障检测的独特设计，更加提高了查找故障点的速度，提高了工作效率。解决了因长时间找不到接地故障点而不能及时恢复送电，引起客户投诉和因售电量减少带来的经济效益问题。也解决了因人海战术和人工逐级登杆查找接地故障，而耗费大量人力物力等问题。仪器内置大容量锂电池供电，满负荷连续工作时间可达4小时。操作简单、接线方便，主机、采集器和接收器总质量不足5Kg，非常适合野外作业。简单实用的人机界面实时显示故障信息，线路状况一目了然，同时能够自动识别故障上下游，对快速查找故障点提供了有力的数据依据，大大降低了对检测人员专业要求。
