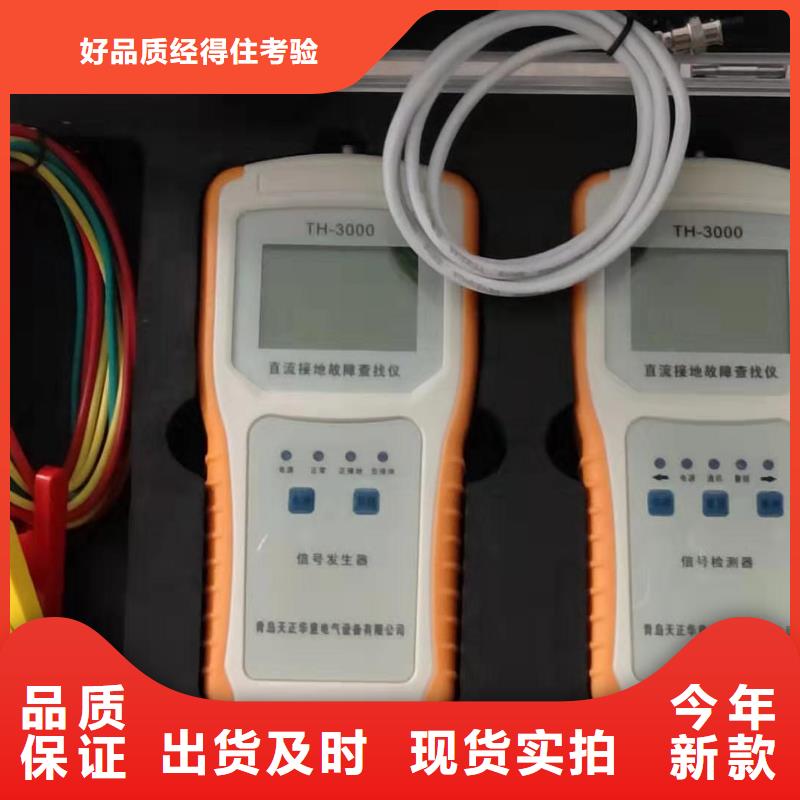

直流系统接地故障定位仪 直流系统绝缘故障、直流互窜故障及交流窜电故障是一种易发生且对电力系统危害性较大的故障，危害电力系统正常运行。为了能够更好的帮助现场维护人员快速准确地找出直流故障，我公司通过多年努力，总结大量现场经验，开发出了直流接地查找仪。直流接地查找仪采用高精度电流钳表，利用故障回路中的直流电流差值进行故障查找与定位，将快速FFT变换技术引入到直流故障查找设备中，可以检测出各电压等级（24V，48V，110V，220V）直流系统中的各类绝缘故障、直流互窜故障、交流窜电故障。随着电力系统对运行的要求越来越高，电力系统中对各类直流故障查找的要求也将越来越高，因此，高精度、绝缘趋势分析将成为电力系统对新一代直流接地查找仪的基本要求。基于调频调幅技术的新型直流故 基于直流电流差值检测原理的新型直流接地查找仪引入快速FFT变换技术，通过对检测量幅频特性的详细分析平衡了直流接地故障查找性与灵敏度方面的矛盾，将直流接地故障技术推向了一个新的高度，具有广泛的应用前景。二、装置结构及原理2．1 装置组成直流接地查找仪由系统分析仪、支路探测仪、采集器三部分组成

直流系统接地故障定位仪 使用方法5．1 接线5．1．1 分析仪接线分析仪共配有两段连接插头，其中I段包括一条红色连接线、一条黑色连接线以及一条黄色连接线；II段包括一条红色连接线以及一条黑色连接线。将配备的红、黄、黑三条连接线插座一端按颜色标记插入分析仪I段插头处；断开电源开关，将红、黄、黑三条连接线的另一端按如下述接入：将红色连接线的红夹连接到第I段母线的正极处；将黄色连接线的黄夹连接到第I段母线的地；将黑色连接线的黑夹连接到第I段母线的负极处；如果要检测直流互窜，需将配备的红、黑两条线按下述接入装置与系统：将红色连接线与黑色连接线插座一端按颜色标记插入分析仪II段插头处；将红色连接线的红夹连接到第II段母线的正极处；将黑色连接线的黑夹连接到第II段母线的负极处；如下图示：不做直流互窜检测时不接第II段母线的两条连接线。5．1．2 探测仪与采集器连接将充满电量的4节5号充电电池装入探测仪的电池仓内；将采集器航空插一端与探测仪插座相连接。5．1．3上电检查各部分接线无误后，开启分析仪电源开关，电源指示灯与液晶屏均被点亮，设备进入工作状态，如果系统不存在接地，则分析仪正常指示灯亮，如果存在正接地则正接地指示灯亮，如果存在负接地则负接地指示灯亮。5．2 操作5．2．1 分析仪操作分析仪面板上共有四个按键，可对分析仪的工作参数进行调整，按键排列图如下：调幅：通过该按键可以实现电流信号幅值大小的调节，电流信号幅值可在0mA,0.25mA,0.5mA,1mA,2mA之间进行循环设定，开机默认为1mA。复位：通过该按键可以实现程序重新初始化重新运行。波形：通过该按键可以实现电流波形的选择，电流波形可选择为方波或正弦波，当设定为方波时分析仪状态栏波形显示为“”，当设定为正弦波时分析仪状态栏显示为“”，开机默认为“”。
