以下是:广西钦州干体式温度校验仪2025已更新(今天/行情)的图文介绍
天正华意电气设备(钦州市分公司)
天正华意电气设备(钦州市分公司)坐落于平度市平安路2号，是专注生产 微机继电保护测试仪的厂家。公司自成立以来，不断开拓进取、自主创新，如今已发展成为颇具生产规模的技术型企业。公司产品行销全国各地，在激烈的市场竞争中，我公司注重诚信、质量的系列内部管理，建成了完善的质保体系平台，以较高的技术含量和品质的服务赢得了市场的公认。公司一直秉承“质量至上、顾客至上、规范管理、持续改进、不自满”的理念，为客户提供高质的产品和质优的施工服务，我公司愿以诚挚的信誉，质优的产品，优良的服务与社会各界广结良缘，精诚合作，互惠互利,携手并进，共创美好伟业与明天。
广西钦州介质损耗测试仪一体化精密油介损体积电阻率测试仪是用于绝缘油等液体绝缘介质的介质损耗角及体积电阻率测试的一体化结构的高精密仪器。内部集成了介损油杯、温控仪、温度传感器、介损测试电桥、交流试验电源、标准电容器、高阻计、直流高压源等主要部件。其中加热部分采用了当前为先进的高频感应加热方式，该加热方式具备油杯与加热体非接触、加热均匀、速度快、控制方便等优点。交流试验电源采用AC-DC-AC转换方式，有效避免市电电压及频率波动对介损测试准确性影响，即便是发电机发电，该仪器也能正确运行。内部标准电容器为SF6充气三极式电容，该电容的介损及电容量不受环境温度、湿度等影响，保证仪器长时间使用后仍然精度一致。仪器内部采用全数字技术，全部智能自动化测量，多种模式测式，配备了大屏幕（320×240）触控式显示器，全中文菜单，每一步骤都有中文提示，测试结果可以打印输出，操作人员不需专业培训就能熟练使用。郑重提醒：本公司提醒用户，该设备有高压输出，如果使用不当可能危及人身！操作员在未仔细阅读使用说明书之前，严禁使用本仪器！二、控制面板图一 控制面板图1.主面板功能区①微型打印机：完成输出数据打印；②总电源开关：设备输入电源控制；③触控式液晶显示屏：主操作区，设备各项目的设定以及测试操作（具体操作见 “操作”）；④状态指示区；a)高压灯（红色）： 如果灯亮，表示油杯上已经带高压电；b)加热灯（绿色）： 如果灯亮，表示加热炉正在加热；如果灯闪烁，表示已接近设定温度，正在恒温；灯灭时同样要注意油杯上的高温；⑤USB接口：可把仪器内部保存的测试数据导入并保存到U盘中；⑥ 复位：初始化整机的全部控制；
广西钦州介质损耗测试仪按“ESC”键，光标移至首位，再按”键，将光标移至下一排“□开始测量”前，见图7所示。图7 开始测量 图8 正在测量中图9 测量结果 打印结果⑤打开“内高压允许”开关，按“ENT”键，仪器开始产生高压输出，同时伴有“嘟”的提示音，此时，屏幕显示“ 正在测量中 请等待 ” ，如图8所示。⑥在经过约40秒后，测量结束，高压自动切断，屏幕显示测量结果，如图9所示,如需打印结果,按“ENT”键即可打印。打印结果见图10所示。六、试验接线根据被试设备接地情况正确选择正、反接法；1、正接法：当被试设备的低压测量端或二次端对地绝缘时，采用该方法。将红色专用高压电缆从仪器后侧的HVx端上引出 ，高压屏蔽线（黑夹子）接被试设备高压端，高压芯线（红夹子）悬空；将黑色专用低压电缆从仪器面板上的Cx端引出 ，低压芯线（红夹子）接被试设备低压端L（见图11）；低压屏蔽线（黑夹子）接被试设备屏蔽端E。（试品无屏蔽端则悬空）HVx及Cx的芯线与屏蔽线之间严禁短接，否则无法取样，无法测量；2、反接法：当被试设备的低压测量端或二次端对地无法绝缘，直接接地时，采用该方法。将红色专用高压电缆从仪器后侧的HVx端上引出，高压芯线（红夹子）接被试设备高压端，高压屏蔽线（黑夹子）悬空；低压端接地(见图12)；此时的低压CX输入线不接；注意HVx的芯线与屏蔽线严禁短接，否则无取样，无法测量；图11 正接法 图12 反接法3、外接高压测试当使用正接法、外标准电容、外高压时，采用该方法。

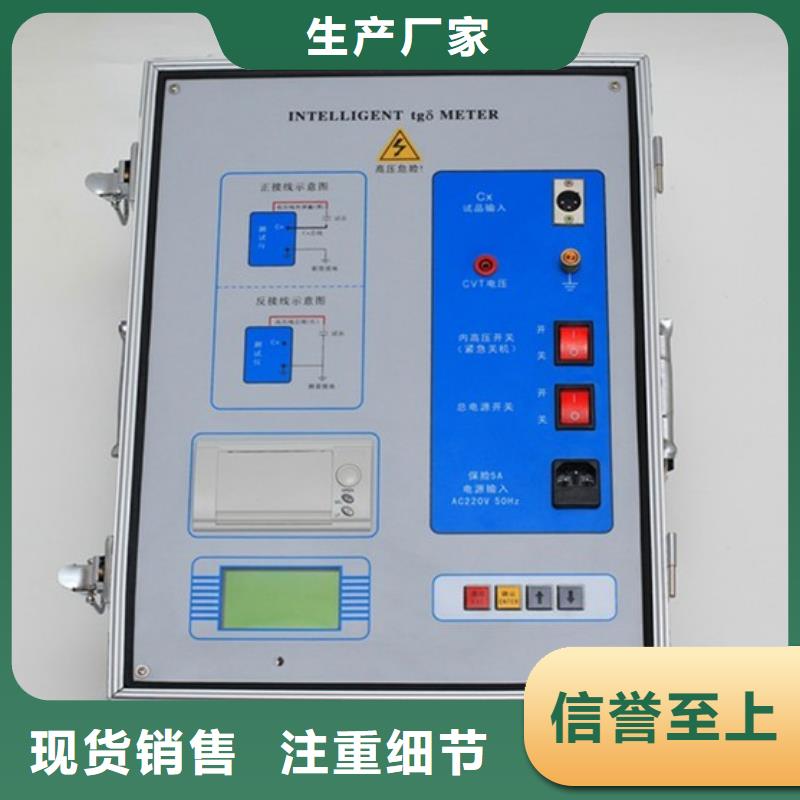

广西钦州介质损耗测试仪仪器内部已经采用了抗干扰措施，保证在外电场干扰下准确测量。图 2—1 测量原理图三、主要技术参数1使用条件-15℃∽40℃RH＜80％2抗干扰原理变频法3电 源AC 220V±10％允许发电机4高压输出0.5KV∽10KV每隔0.1kV精 度2％电流 200mA容 量2000VA5自激电源AC 0V∽50V/15A单 频 50.0HZ、60.0HZ 自动双变频45.0HZ/55.0HZ 47.5HZ/52.5HZ 55.0HZ/65.0HZ 57.5HZ/62.5HZ6分 辨 率tgδ: 0.001％Cx: 0.001pF7精 度△tgδ:±(读数＊1.0％＋0.040％)△C x :±(读数＊1.0％＋1.00PF)8测量范围tgδ无限制C x15pF ＜ Cx ＜ 300nF10KVCx ＜ 60nF5KVCx ＜ 150nF1KVCx ＜ 300nFCVT测试Cx ＜ 300nF9LCR测量范围电感L＞20H（2kV）电阻R＞10KΩ（2kV）LCR测量精度1％角度分辨率0.0110CVT变比范围10∽10000CVT变比精度1％CVT变比分辨率0.0111外型尺寸（主机(mm)350（L）×270（W）×270（H）外型尺寸(附件)(mm)350（L）×270（W）×160（H）12存储器大小200 组 支持U盘数据存储13重量（主机）22.75Kg重量（附件箱）5.25Kg四、面板说明图 4—11、紧急停机按钮及高压指示灯2、U盘接口3、总电源开关4、AC220V电源输入插座5、Cn标准电容输入插座6、Cx试品输入插座7、触摸显示屏8、接地接线柱9、ES自激输出10、打印机11、接线图12、高压输出HV插座13、高压线屏蔽接地端子图 4—24.1、紧急停机按钮及高压指示灯安装位置：如图4—1—①。功 能：在仪器测试过程中有高压输出时，遇紧急情况需要断开高压输出，即可按下紧急停机按钮立即从内部切断高压输出；按钮内置指示灯作为高压输出指示灯。 4.2、U盘接口安装位置：如图4—1—②。功 能：可把仪器内部保存的测试数据导入并保存到U盘中。注 意：数据传输过程当中严禁拔出U盘，只有当数据传输完毕后并且液晶屏上出现拔出U盘的提示后，方可拔出U盘，否则有可能烧毁U盘。4.3、总电源开关安装位置：
