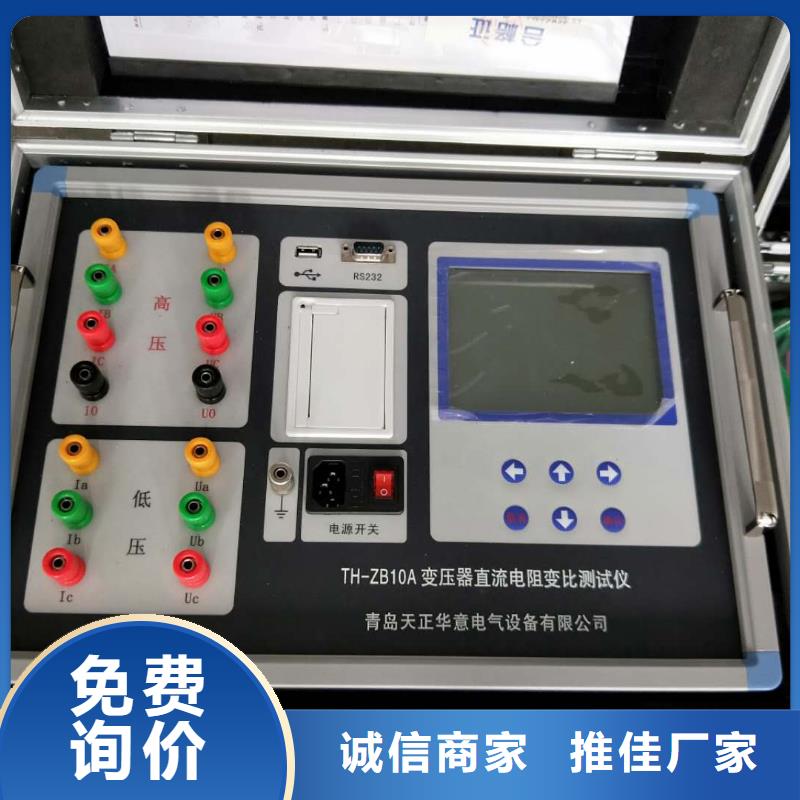

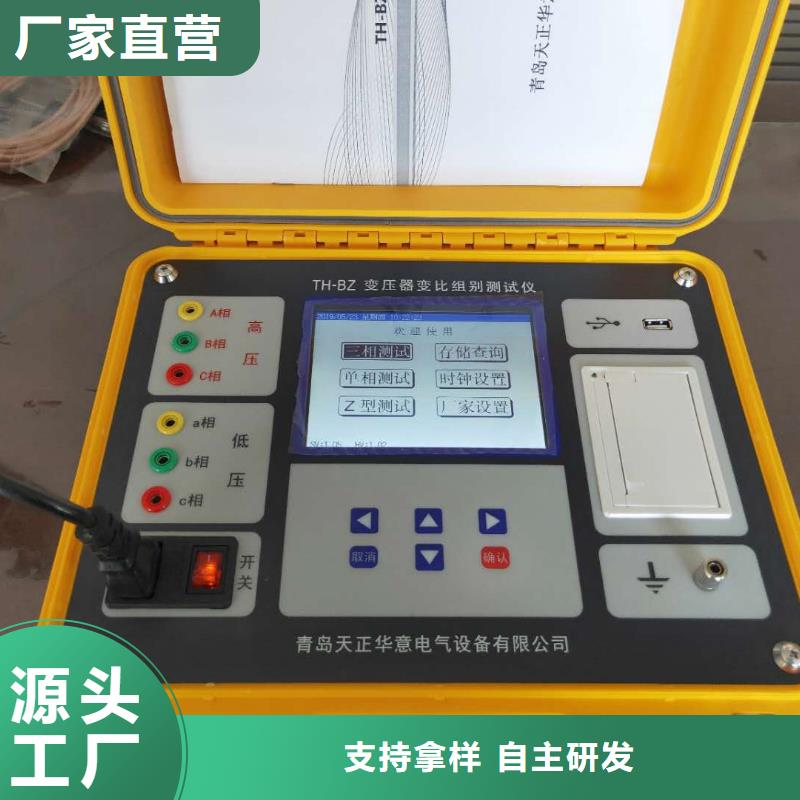

以下是:变压器直流电阻及变比组别测试仪的图文介绍
变压器有载开关测试仪 数据管理界面6.7波形查看界面“数据管理”界面下按下确认键可进入“波形查看”界面,“波形查看”界面可以查看测量和分析波形。“波形查看”界面与“波形分析”界面操作相同。6.8系统设置开机界面进入系统设置转入系统设置界面(如图11)。当前选项为“时间设置”按钮,按“↑、↓、←、→”键可以改变当前选项。按下确认键选中当前选项。按“取消”转回到开机界面。图11 系统设置界面6.8.1 时间设置系统设置界面下选中时间设置可转入时间设置界面(如图12)。修改方法同参数设置里的触发电平。确认保存修改以后的值,返回放弃修改直接返回。6.8.2 仪器校准“仪器校准”为出厂前仪器校正所用,设有密码,用户请勿使用。6.8.3 删除记录选中 “删除记录”选项可删除当前所有历史记录。6.8.4 其他设置仪器所需的其他是设置。

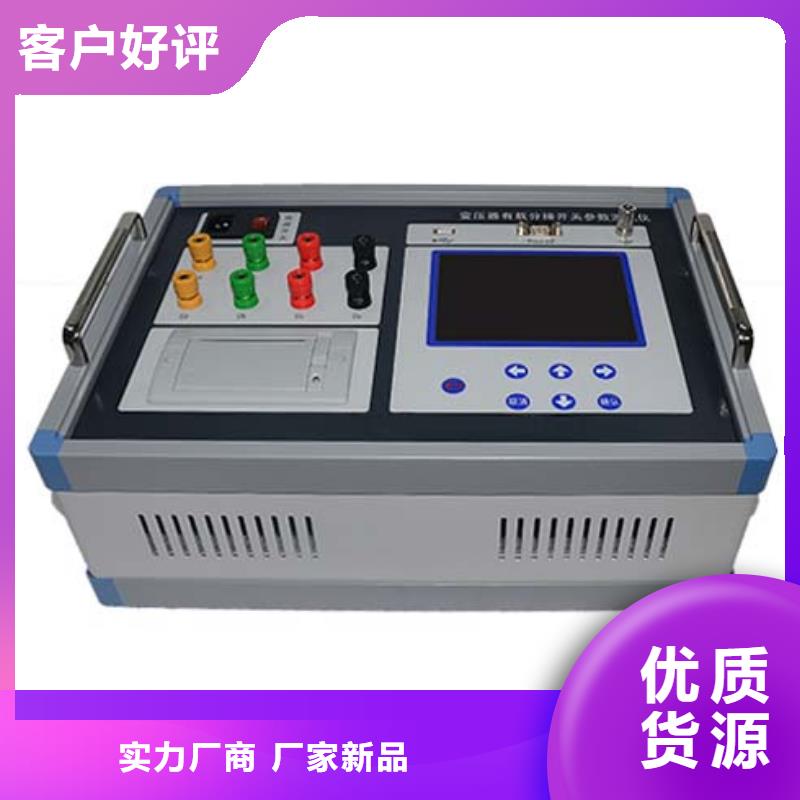

变压器有载开关测试仪主要技术指标:1. 基本测量精度: 电压、电流 ±(读数×0.2%+2字)功率 (0.2≤cosφ≤1) ±(读数×1.0% +2字) 2.电压测量范围: AC 50V ~850V3. 电流测量范围: AC 0.5A~100A4. 工 作 温 度: -10℃~40℃ 5. 存 储 温 度: -20℃~50℃5. 环 境 湿 度: 10%~85% 6. 外 形 尺 寸: 395×295×175mm7. 重 量: 5kg(不包括测试线)四 、面板及各键功能介绍:1. 测试仪面板布局见图一:图一2. 各键功能如下:1) 选择键:在菜单选择状态下用来选择测试项;在参数输入状态下用来改变输入项。分相测量中,“选择”键用于选择加压绕组。 2) “↑” “↓”键:在参数输入状态用来改变数值大小。3) “←” “→”键:在参数输入状态和时间校正状态下用来改变输入参数位;在分相测试状态用来显示三相折算结果。在读取记录状态用来选择记录。 4) 确认键:在菜单选择状态和参数设置状态用于确认选择并进入下一界面;在测量状态锁屏;在单相测量状态除锁屏外还记录当前显示电压、电流和功率等相关数据。5) 返回键:按“返回”键退出当前界面。6) 存储键:在测量状态下存储当前的测试结果及相关信息。7) 打印键:在测量状态下打印显示屏显示数据;在浏览界面打印浏览的数据。 8) 取消键:在测试状态,按“取消”键,退出锁屏状态重新测试。9) 复位键:按“复位”键,仪器恢复到初始上电状态。10)开 关:仪器工作电源开关。 11)U 盘:U盘接口。12)RS232:通讯接口(厂家升级用)。13)各接线端子:用于连接测试线(具体接线使用见后面接线方法)。14)端子:仪器接地端子。 15)打印机:用于打印各种测试数据。16)液晶屏:显示测试状态和测试数据。
天正华意电气设备(黔东南市分公司)始终坚持认真严谨的原则稳步进取,不断发展壮大。 公司销售 微机继电保护测试仪产品。公司以良好的信誉、优良的 微机继电保护测试仪产品、雄厚的实力、低廉的价格享誉全国, 微机继电保护测试仪产品深得客户信赖。 我们本着诚信为本的原则,以质量求生存,以信誉得发展的企业经营理念,不断开拓进取。
变压器有载开关测试仪注意事项1.使用仪器时请按本说明书接线和操作。2.仪器的接地线一定要接好,变压器的低压测要可靠短路接地。3.由于仪器从电压端子上测频率,因此如果不接电压端子或者试验室里没有输入电压时仪器会认为没有信号而不进行测量。4.高低压的连接母线要断开,测试钳要夹牢固,与仪器的接线要可靠。5.仪器的供电尽可能与有载开关的控制电路分开供电。6.对变压器做实验时,要将有载分接开关测试放在首位。当做完直阻试验、耐压试验、空载试验或负载试验时,变压器的铁芯会有剩磁,它会直接影响有载分接开关的测试。7.当测试波形比较乱时可以多动作开关几十次再做试验,因为如果是新投运的变压器或运行中有载调压不频繁的变压器,它的有载分接开关的触头上会形成一定的氧化膜,多动作是为了将其磨掉,使测试波形正常。8.波形分析过程,当波形做出来后,仪器会自动计算出每相的过渡电阻、过渡时间这个值是一个参考值,如果波形的变化不是很规则,或尖峰毛刺比较多,就必须用仪器的阻值标尺和时间标尺来分析具体每一段的过渡电阻值,和过渡时间值,具体分析参考说明书即可。9.当其中一相出现问题时,可以将测试钳倒换一下再确定一次,例如仪器显示A相有问题,可将A、B的测试夹交换一下再测试,则仪器显示B相有问题,可以证明A相的确有问题。十、售后服务仪器自购买之日起一年内,属产品质量问题免费包修包换,终身提供维修和技术服务。如发现仪器有异常情况或故障请与公司及时联系,以便为您安排便捷的处理方案。单位名称:青岛天正华意电气设备有限公司
