为了让您更地了解我们的#在线局部放电检测仪#-价格实惠产品，只需花费一分钟时间，您就能发现更多令人心动的细节和优势，为您的购物体验增添更多惊喜。
以下是:河南平顶山#在线局部放电检测仪#-价格实惠的图文介绍

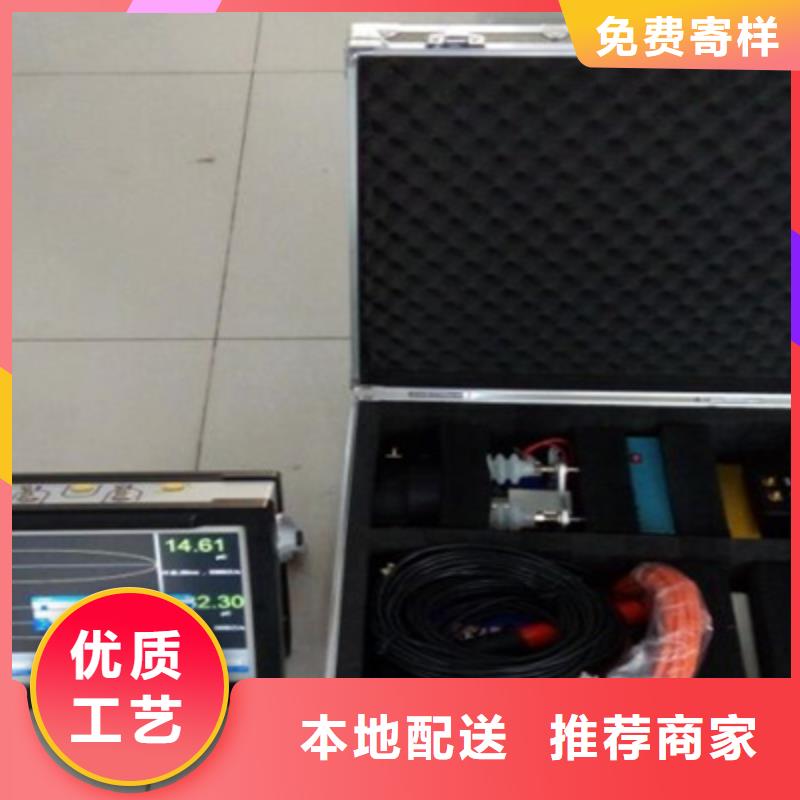

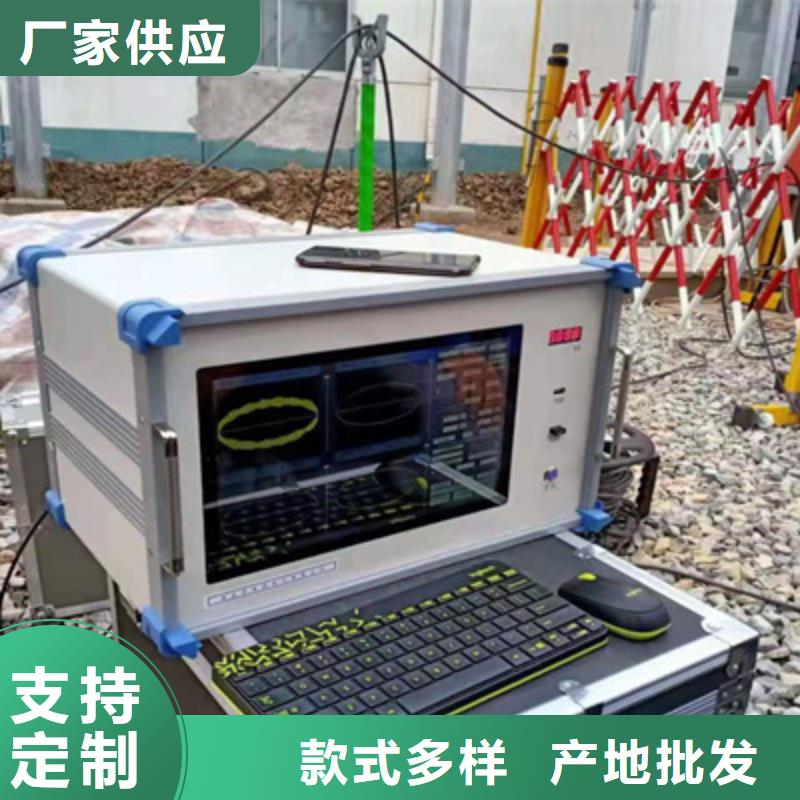

河南平顶山局部放电检测仪多通道局部放电检测仪具有灵敏度高，适用试品范围广，采用大面积示波管试验波形显示清晰，有高频椭圆扫描（摄取功率小于1伏安），放大系统动态范围大，频带组合多（九种），有辅助零标系统，放电量表具有线性、对数双功能指针式表头和数字式表头，同时显示放电脉冲的放电量。无论在小信号、大信号情况下放电量的读数都能更准确、更稳定。TH－2002局放仪具有体积小、重量轻，是携带式仪器。它是研究、开发新型高电压电工产品和提高产品质量的有力辅助工具，也是现场判断设备正常与否的有效测试仪器。该仪器与JZF－8或JZF—10型校正脉冲发生器配合使用。尤其适合电力部门、生产制造厂和科研单位等广泛使用的一种实用的局部放电测试仪器。主要技术性能１、电容器在额定电压UN下可连续运行1小时。２、电容器电容量偏差范围:-5─＋10％CN 。３、电容器介质损耗角正切值:在20℃N,0.9─1.1UN下不大于0.002。４、电容器短时工频耐压值为1.1UN 。５、电容器在标称值电压下的局部放电量:≤5PC 根据用户不同要求,外形尺寸可能有变化,表中尺寸仅供参考。使用环境条件６、使用地区海拔高度不超过1000m,环境空气温度范围为-25─＋45℃。７、产品使用时,其环境空气相对湿度应不大于80％。
河南平顶山局部放电检测仪非接触超声波法局部放电发生后，会产生电磁波沿开关柜内表面传播，并通过开关柜缝隙辐射出去然后沿开关柜外表面传播，对地形成持续时间很短的对地电压，通过监测这个信号及信号的幅值频次等来判断开关柜是否由局部放电发生，这就是法监测局放原理；其监测机理如下图所示TEV检测机理 超声波法组合电器、变压器内部产生局部放电信号的时候，在放电的区域中，分子间产生剧烈的撞击，这种撞击在宏观上表现为一种压力。由于局部放电是一连串的脉冲形式，所以由此产生的压力波也是脉冲形式的，即产生了声波。局部放电源一般较小，一般为点声源。局部放电产生的声波频率在101-107Hz数量级范围，即为超声波（声音频率超过20kHz范围的称为超声波）。超声波传感器分成两种，一种为接触式（压电式）超声波传感器（AE） ,一种为开放式（敞开式）超声波传感器，接触式传感器是将传感器贴在电力设备表面，检测局放产生的超声波信号在电力设备表面金属板中传播所感应的振动现象，主要用于GIS、变压器、电缆等密封性电力设备的局放检测，但这种检测方式容易受到外界声音及电力设备运行过程中自身振动的干扰。开放式超声波传感器是检测放电产生的超声波信号在空气中传播时的振动现象，用于检测电力设备与传感器间有空气通道（如开关柜及户外的电力设备）的局放检测，这种检测技术能够利用外差技术将超声波信号转换成人耳可听到的声音信号，通过局放的特征声音，能够更好的判断局放存在（不受干扰影响）和定位。
天正华意电气设备(平顶山市分公司)投入大量资源拓展研发团队，实现 微机继电保护测试仪从研发到生产，以及 微机继电保护测试仪的服务。我们提供各种创新，高质量，具有成本效益的可持续 微机继电保护测试仪产品以及服务，以满足不同地区不同场景的特定需求。
河南平顶山局部放电检测仪常用试验回路和试验形式5.1、常用试验回路（试品接入输入单元的方法）5.1.1标准接法电路-并联法：试品电容Cx与输入单元并联，它适合于必须接地的试品，这个电路的缺点是试验变的杂散电容和试品电容Cx并联，这杂散电容对于大容量试品来说固然可以忽略，而对于小电容试品来说容易引起误差，当然，采用正确的独立小方波直接校正法可以避免这种误差。图二：并联法5.1.2、串联法：它实际上是将Cx与Ck互换一下，让试品电容Cx与输入单元串联，这种电路要求试品低压端对地悬浮，其好处是变压器对地杂散电容与耦合电容并联。在试品电容小于对地杂散电容时可以不接耦合电容器，让对地杂散电容来代替Ck，可给试验带来简便。本电路的主要缺点是试品高压击穿时可能损坏输入单元。图三：串联法5.1.3、平衡法：它要求两个试品相似，至少电容是同一数量级，为了使测量结果好，两试品的介质损耗角正切，尤其是它们的频率关系相同。本电路的优点是可以部分抑制外来干扰，并可变压器对地杂散电容的影响，也可比不平衡电路的试验电压取得高。它的缺点是，除了需要相似的两个试品外，当产生放电时，必须辨别是哪个试品放电。图四：平衡法5.1.4、桥式法：这种电路的主要优点是对外来干扰有额外的抑制作用，因为通过电桥的平衡来抑制掉外干扰的影响，抑制比很高。其缺点是试验电路复杂，限制条件多，对试验人员技术水平有较高要求。图五：桥式法5.2、常用试验形式5.2.1、工频试验5.2.2、中频试验5.2.3、工频串联谐振试验图六：局部放电试验标准接法电路（直接法的并联法）图中：A－输入单元的初级始端；B－输入单元的初级末端，C－输入单元的初级中心抽头，E－输入单元地。
