天正华意电气设备(那曲市分公司)发展秉承,节能,环保,之理念,对 微机继电保护测试仪产品技术精益求精。以满足客户需求为宗旨,视 微机继电保护测试仪产品质量为企业的生命。从每一道工序开始,到每一个 微机继电保护测试仪产品出厂,我们都全程贯彻质量跟踪体系,并对每一个用户建立完善的客户支持方案。




接地电阻测试仪土壤电阻率的测试5.3.1 一般要求a) 土壤电阻率测试应避免在雨后或雪后立即进行,一般宜在连续天晴3天后或在干燥季节进行。在冻土区,测试电极须打入冰冻线以下。b) 尽量减小地下金属管道的影响。在靠近居民区或工矿区,地下可能有水管等具有一定金属部件的管道,应把电极布置在与管道垂直的方向上,并且要求近的测试电极与地下管道之间的距离不小于极间距离。c) 为尽量减小土壤结构不均匀性的影响,测试电极不应在有明显的岩石、裂缝和边坡等不均匀土壤上布置;为了得到较可信的结果,可以把被测场地分片,进行多处测试。d) 采用四极法测试(四极等距法或称温纳(Wenner)法)。图10 四极法测量土壤电阻率接线四根测试电极排列于一条直线上,a为电流极与电位极的间距(米),b为两电位极的间距(米),h为电极埋设深度(米)。当a=b时即为四极等距法(或称温纳法)。为了计算方便,请让电极间距a、b远大于埋设深度h,一般应满足a、b>10h。测试电极宜采用直径不小于1.5cm的圆钢或25mm×25mm×4mm的角钢,其长度均不小于50cm。埋设好电极并接好线后即可开始测量,仪器根据测试出的电阻值计算出土壤电阻率ρ为 ρ=πa(a+b)Z/b 在a>>h,b>>h时成立。当a=b时,简化为:ρ=2πaZ

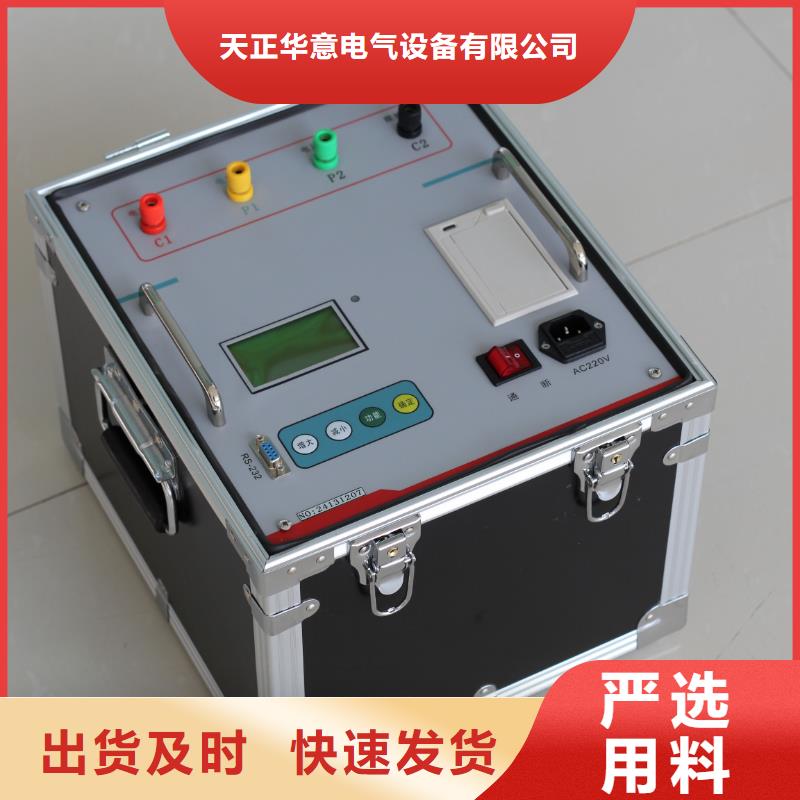

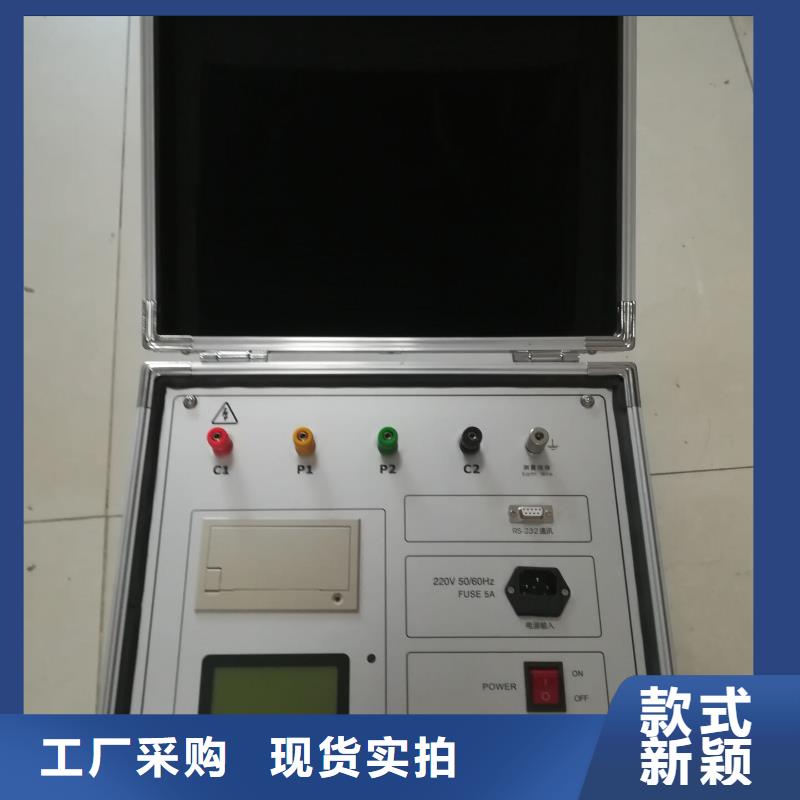

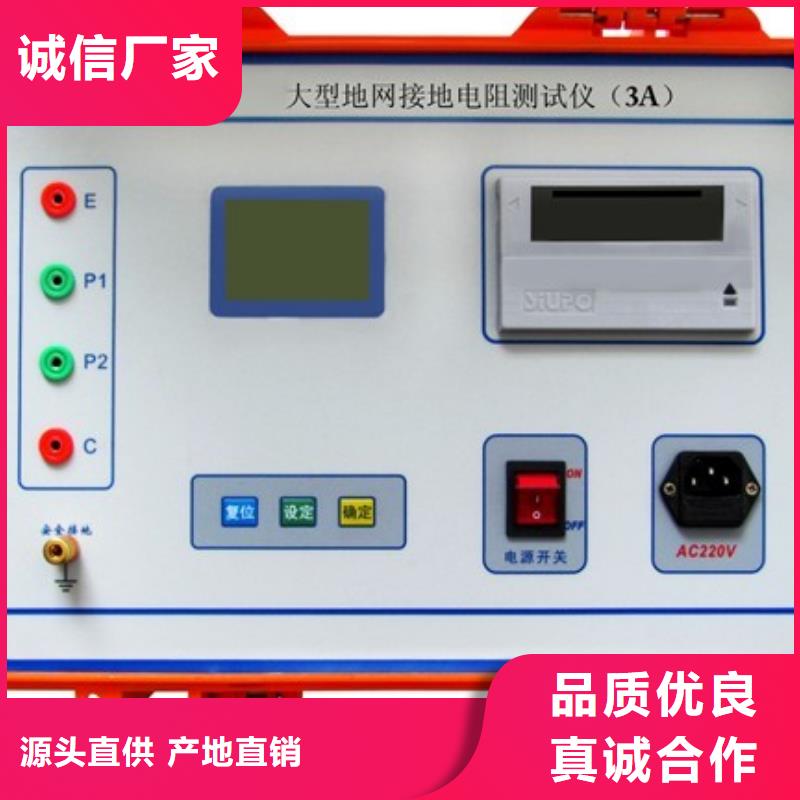

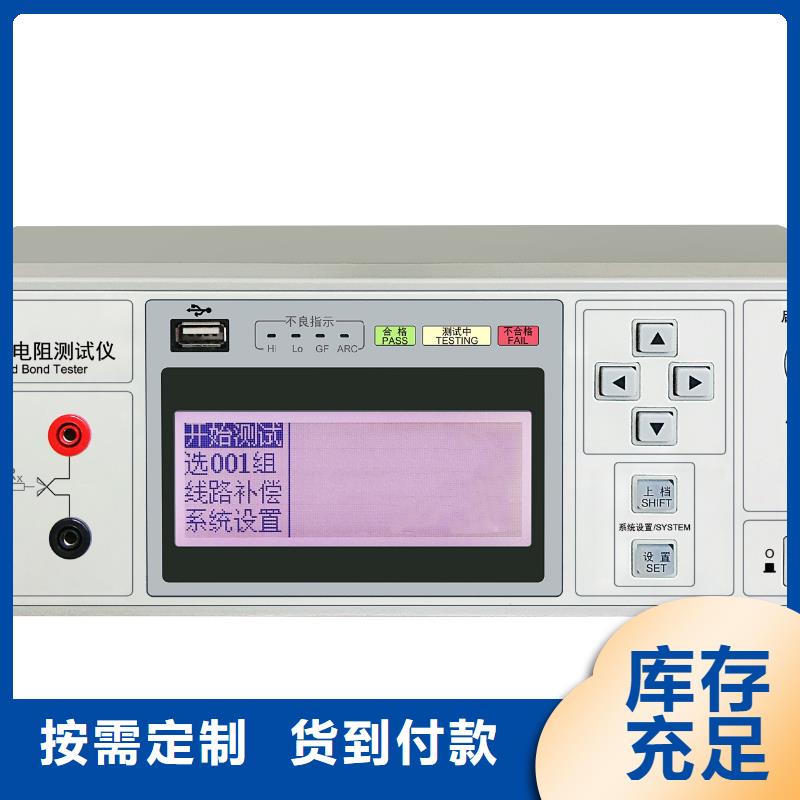

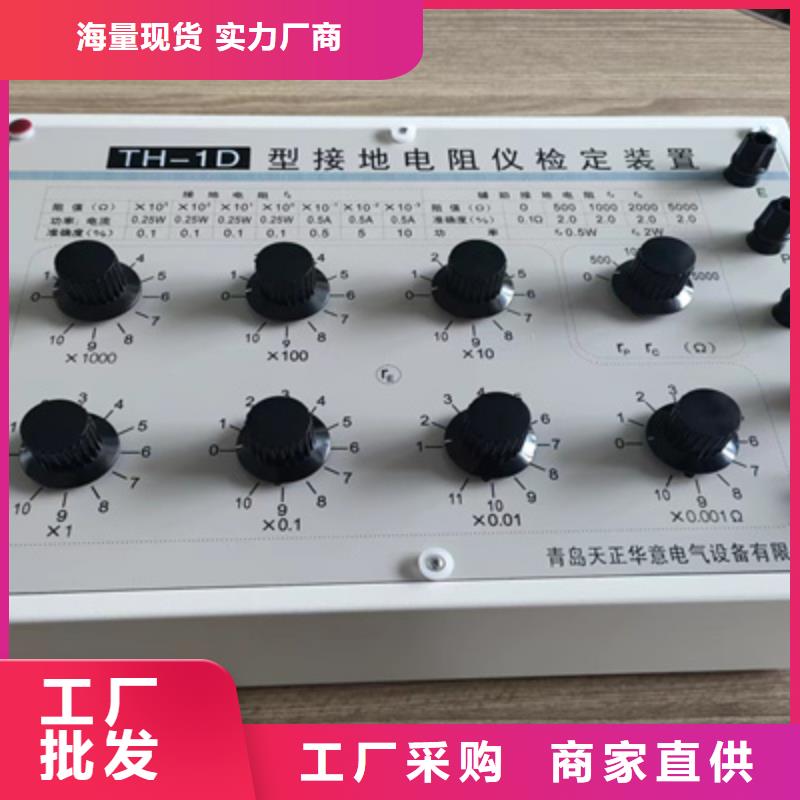

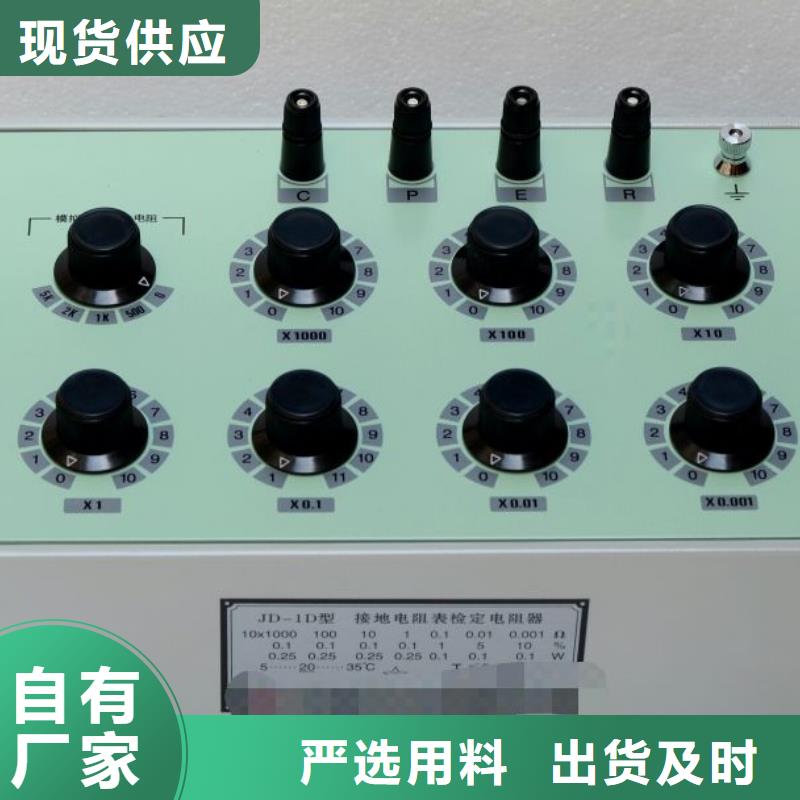

接地电阻测试仪大型地网接地电阻测试仪一、仪器概述仪器根据《JJG984-2004接地导通检定规程电阻测试仪》、《DL/T475-2006接地装置特性参数测量导则》《DL/T845.2-2004电阻测量装置通用技术条件第二部分:工频接地电阻测试仪》生产制造大型地网接地电阻测试仪,是可测变电站地网(4Ω)、水火电厂、微波站(10Ω)、避雷针(10Ω)多用机型,采用了新型变频交流电源,并采用了微机处理控制和信号处理等措施,很好的解决了测试过程中的抗干扰问题,简化了试验操作过程,提高了测试结果的精度和准确性,大大降低了试验人员的劳动强度和试验成本。本仪器适用于测试各类接地装置的工频接地阻抗、接地电阻、辅助机等工频特性参数以及土壤电阻率。本仪器采用变频抗干扰技术,能在强干扰环境下准确测得工频50Hz下的数据。二、功能强大:1、测量接地装置接地阻抗或电阻2、测量接地装置之间的导通阻抗或电阻3、测量土壤电阻率三、技术突破1、大型液晶显示更清晰,操作非常方便,2、存储采用键盘汉字输入,方便查询四、 性能特点1、采用自动双变频先进变频技术,用45Hz 和55Hz 两种频率进行测量,同时还有多组变频供选择使用。2、抗干扰能力强。采用自动变频法测量,配合现代软硬件滤波技术,使得仪器具有很高的抗干扰性能,测试数据稳定可靠。3、精度高。基本误差仅0.005Ω,可用来测量接地阻抗很小的大型地网。五、技术指标1、阻抗测量范围:0Ω~200Ω2、分辨率:0.001Ω3、测量误差:±(读数×2%+0.005Ω)4、抗工频50Hz 电压干扰能力:10V5、测试电流波形:正弦波6、测试电流频率:自动45Hz/55Hz 双频,多组变频供选择使用7、输出电流:5A8、输出电压:400V9、测量线要求: 电流线铜芯截面积≥2.0mm2电压线铜芯截面积≥1.5mm210、供电电源:AC220V±10%,50Hz11、外形尺寸:440×350×21012、仪器重量:10kg

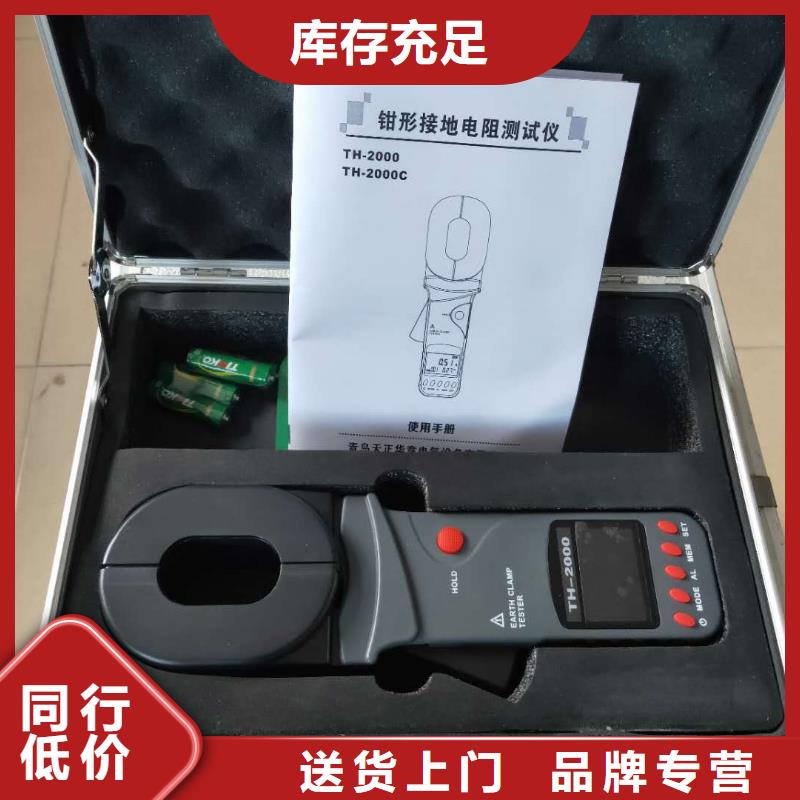

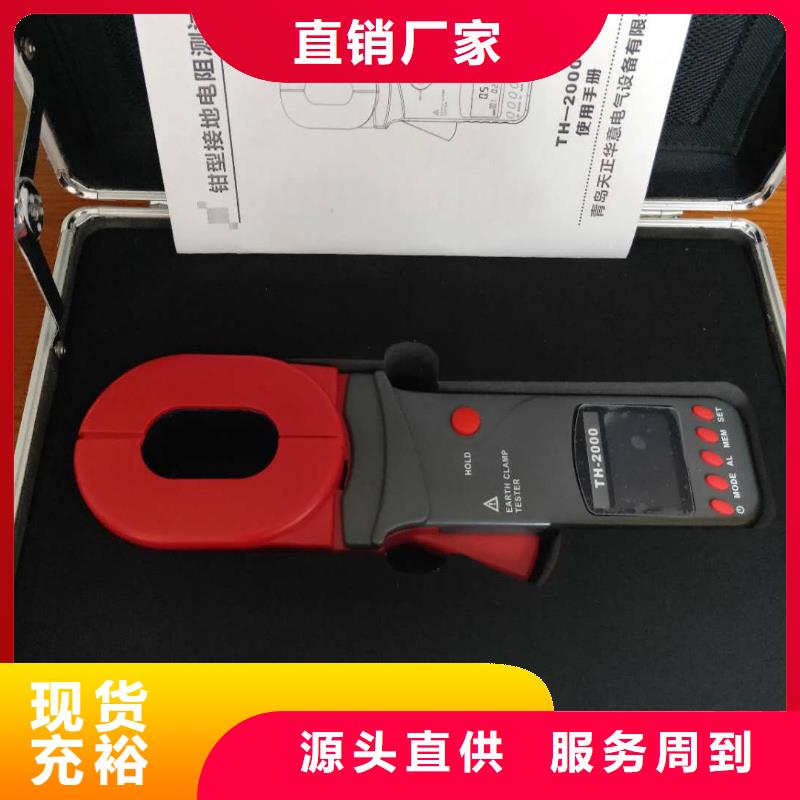

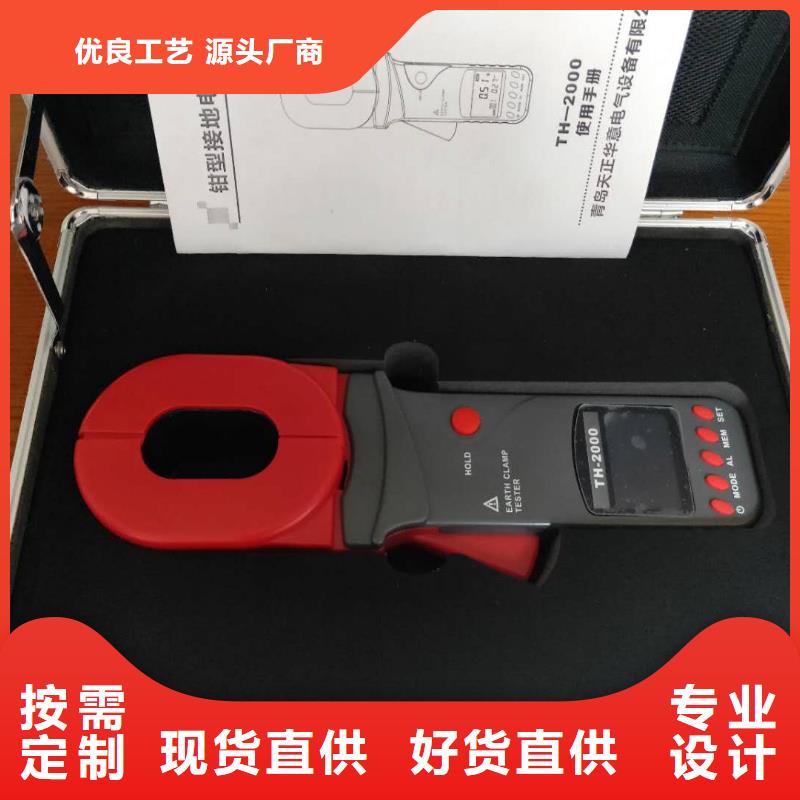

接地电阻测试仪 为此,请选购我公司的有限点接地系统解算程序软件,用户即可使用办公电脑或手提电脑进行机解。从原理上来说,除了忽略互电阻以外,这种方法不存在忽略R0所带来的测量误差。但是,用户需要注意的是:您的接地系统中,有几个彼此相连接的接地体,就必须测量出同样个数的测试值供程序解算,不能或多或少。而程序也是输出同样个数的接地电阻值。3.单点接地系统从测试原理来说,XRD系列钳表只能测量回路电阻,对单点接地是测不出来的。但是,用户完全可以利用一根测试线及接地系统附近的接地极,人为地制造一个回路进行测试。下面介绍二种用钳表测量单点接地的方法,此方法可应用于传统的电压-电流法无法测试的场合。⑴.二点法见下图,在被测接地体RA附近找一个独立的接地较好的接地体RB(例如临近的自来水管、建筑物等)。将RA和RB用一根测试线连接起来。由于钳表所测的阻值是两个接地电阻和测试线阻值的串联值。RT=RA+RB+RL其中:RT为钳表所测的阻值。RL为测试线的阻值。将测试线头尾相连即可用钳表测出其阻值RL。所以,如果钳表的测量值小于接地电阻的允许值,那么这两个接地体的接地电阻都是合格的。⑵.三点法如下图,在被测接地体RA附近找二个独立的接地体RB和RC。步,将RA和RB用一根测试线连接起来,见下图。用钳表读得个数据R1。第二步,将RB和RC连接起来,见下图。用钳表读得第二个数据R2。第三步,将RC和RA连接起来,见下图。用钳表读得第三个数据R3。上面三步中,每一步所测得的读数都是两个接地电阻的串联值。这样,就可以很容易地计算出每一个接地电阻值:由于: R1=RA+RB R2=RB+RC R3=RC+RA所以: RA=(R1+R3-R2)÷2这就是接地体RA的接地电阻值。为了便于记忆上述公式,可将三个接地体看作一个三角形,则被测电阻等于邻边电阻相加减对边电阻除2。

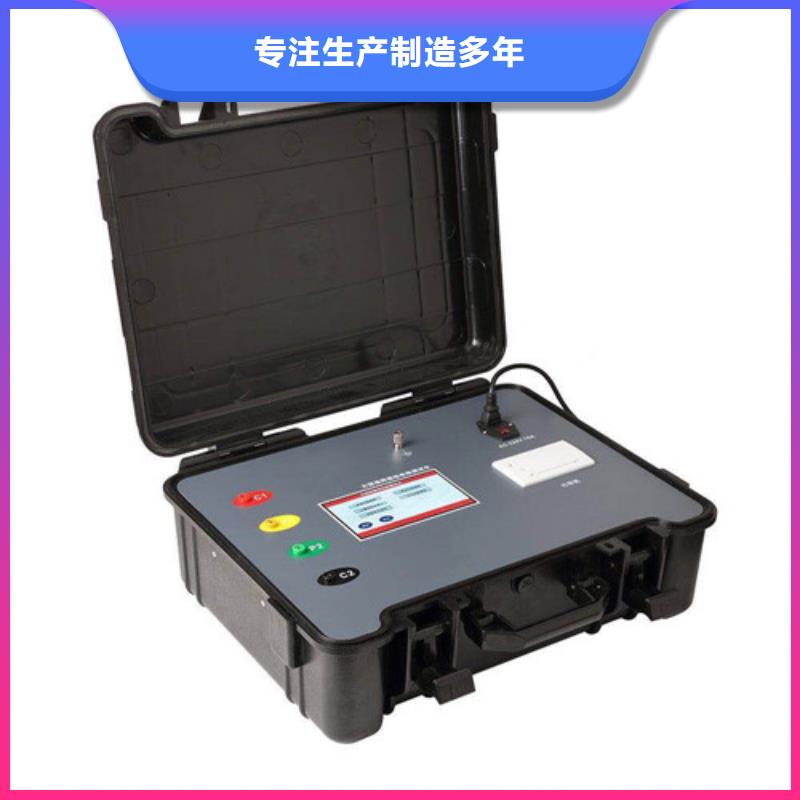

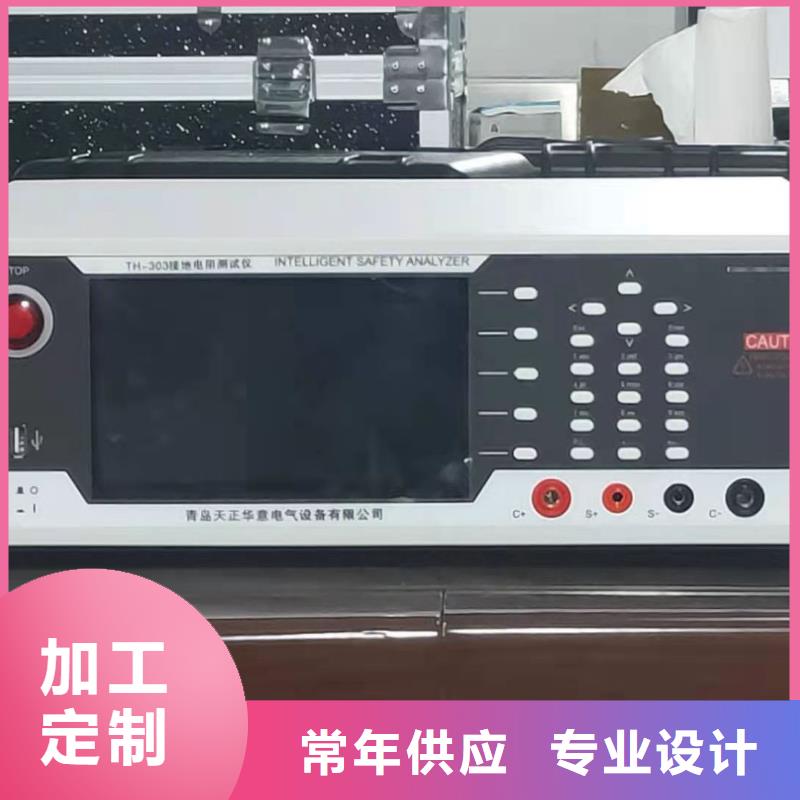

接地电阻测试仪 仪器用途本仪器适用于中小型变电站、风力发电系统的升压站、光伏电站、电铁牵引站、输电线路杆塔等接地装置的交接验收试验,已运行接地装置的性(例行)试验,与防雷有关的接地装置试验。仪器由于采用了独特的变频抗干扰技术,从而有效解决了接地网测试的关键技术难题,测试时可选择接近于工频的异频试验电流(45Hz/45Hz或49Hz/51Hz)进行测试,并应用数字信号分析和滤波技术等,有效剔除了外界干扰信号(包括工频、谐波、高频、以及直流分量等成分),从而大大提高了接地网阻抗的测试精度。仪器内部自带大容量可充电锂电池组和逆变模块/DDS数字合成调频功率电源,保证输出标准正弦波波形,将试验电源加在测量回路中,利用的数字滤波器对采样序列滤波、高频测量,去掉工频50Hz干扰信号以及工频谐波信号,使仪器实现高精度、准确可靠的测量,测量结果由大屏幕液晶显示,自带微型打印机可打印测试结果。引用文件(1) GB/ 50150-2016《电气装置安装工程电气设备交接试验标准》(2) GB/T50065-2011交流电气装置的接地设计规范(3) GBT 50064-2014 交流电气装置的过电压保护和绝缘配合》(4) GB 50169-2006《电气装置安装工程接地装置施工及验收规范》(5) DL/T 887-2004 《杆塔工频接地电阻测量》(6) DL/T 475-2017《接地装置特性参数测量导则》
