不容错过的地网接地电阻测量系统信赖视频展示！产品特点一目了然，为您的购买决策提供坚实依据。
以下是:江苏南通地网接地电阻测量系统信赖的图文介绍
本公司是一家专营 微机继电保护测试仪的专业的 微机继电保护测试仪生产厂家，公司秉承顾客至上，务实的企业精神与经营理念，赢得多个地区客户的信赖和认同，希望各位新老顾客，多多关照，天正华意电气设备(南通市分公司)会继续为各位顾客服务！
江苏南通接地导通测试仪仪表将自动关机，需重新按“”键开机方可切换为电池供电。开机后默认进入测试界面，按“”返回键即可回到菜单界面。开机无操作约10分钟后，仪表将在30s后自动关机。在电池电量低的时候，显示“”符号，仪表将自动关机，请及时充电。开机后显示界面如下（测试界面）：（2）主菜单开机后，按“”返回键至主菜单界面，主菜单分为“测试”、“记录查询”、“系统设置”。（3）系统设置在主菜单界面中按“”或“”键选择“系统设置”项，点击“”确认键进入系统设置界面。系统设置分为“中英文切换”、“亮度设置”、”连续测试“、“蓝牙设置”、“固件升级”、“时间设置”、“关于”项。中英文切换：按“”键切换中文模式或英文模式。亮度设置：按“”键可切换高、中、低三种亮度。连续测试：按“”键可选择使能（开）或禁用。蓝牙设置：按“”键可选择使能（开）或禁用。固件升级：按“”键可进入固件升级界面，当需要升级固件时，请联系厂商提供升级所需固件，升级方法后文有详细说明。时间设置：按“”键可进入日期时间设置，按“”或“”键移动光标，按“”或“”键改变数字大小，按“”键确认。关于：为仪表结构说明、测试接线示意图。（4）测试开机默认进入测试界面，也可以在菜单界面选择进入。在测试界面内可通过按“”或“”键移动“”光标到需要修改的参数位置，按“”或“”键修改对应项的参数。长按“”键约2秒开始测试。连续测试模式：该模式下开始测试后不会主动停止测试，需短按“”键停止测试，停止测试时自动保存当前结果，
天正华意电气设备(南通市分公司)的产品以合理的价格，【微机继电保护测试仪】产品质量及优良的售后服务，深受客户欢迎。【微机继电保护测试仪】价格合理，欢迎来电洽谈订购 。
我们的宗旨：人有我优。
经营理念： 让利多销，培养忠实客户群体。
经营宗旨： 售前当好参谋，售后搞好服务。
质量目标： 不断完善自我，满足客户需求。

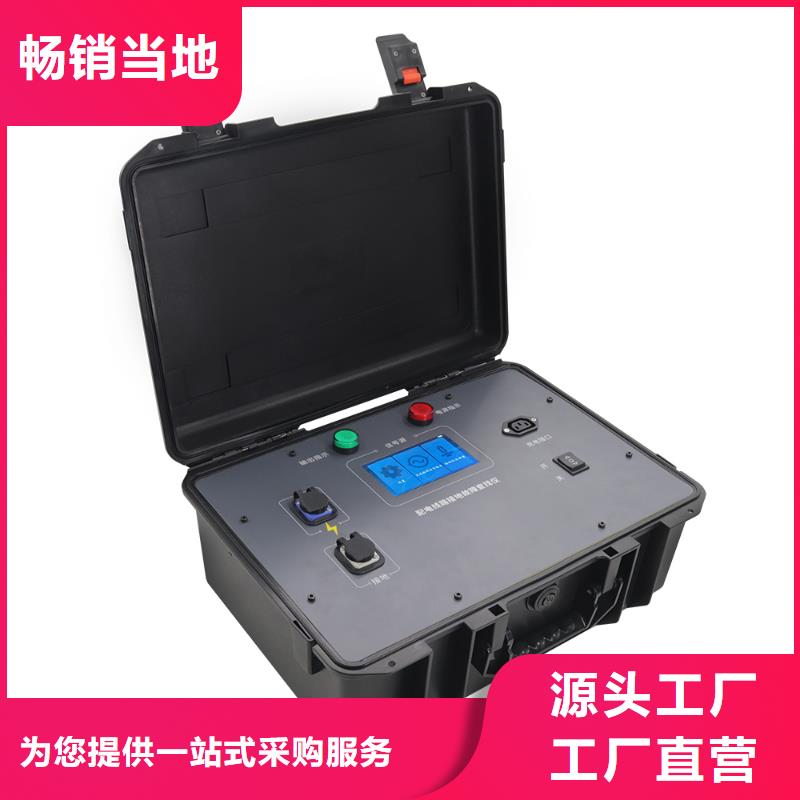

江苏南通接地导通测试仪功能特点1) 抗干扰能力强：采用软硬件滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠，重复性好。2) 特殊电源设计：仪器直流开路电压高，阻断工频干扰电压能力强，阻断工频干扰电压至50V波峰值，并可同时测量现场工频干扰电压幅值。3) 电阻温度换算功能：方便不同温度条件下的测试数据对比，判断接地网出现锈蚀、断裂等变化状况。4) 便携式设计：仪器自带高能锂电池充电电池组，连续工作时间长达8小时，体积小、重量轻，携带方便。5) 全中文菜单：操作简单，直接显示出测量结果是否满足要求，可记录/存储/打印所有的测量数据，且自带微型打印机可现场打印测量结果。3 技术参数1) 测试电流及开路电压：可达到10A/25V。2) 测量方式及电流输出：自动--程序自动加载测试电流手动--选档DC 1A、2A、5A、10A3) 仪器抵抗工频干扰电压能力：仪器选择“有干扰”测量方式时，测试端可抵御工频感应电压范围5~50V。4) 电阻测试范围及准确度：测试电流被测导通阻值范围准确度无干扰有干扰1A100 mΩ～25Ω±（0.2％±2字）±（0.5％±5字）5A20 mΩ～5Ω10A1 mΩ～2Ω5) 工作环境：温度-20～50℃ 湿度≤90％RH6) 储存环境：温度-30～60℃ 湿度≤95％RH7) 外形尺寸/重量： 380×280×210 mm 8kg4 使用说明图1 面板1—仪器外箱：高强度ABS密封箱； 2—打印机：测试数据的即时打印3—接地端子：仪器外壳地； 4—C1端子：仪器电流输出＋； 5—P1端子：仪器电压输入＋； 6—P2端子：仪器电压输入-； 7—C2端子：仪器电流输出-； 8—充电接口：用于仪器电池充电；9—工作开关：工作电源开关；10—按键：仪器操作功能按键；11—液晶屏：仪器工作与测试过程动态显示；
江苏南通接地导通测试仪性能特点1、测量的工频等效性好。测试电流波形为正弦波，频率仅与工频相差为5Hz，使用45Hz 和55Hz 两种频率进行测量。2、抗干扰能力强。本仪器采用异频法测量，配合现代软硬件滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠。3、精度高。基本误差仅0.005Ω，可用来测量接地阻抗很小的大型地网。4、功能强大。可测量电流桩，电压桩，接地电阻、辅助机、土壤电阻率。5、操作简单。全中文菜单式操作，直接显示出测量结果。6、布线劳动量小，无需大电流线。三、技术指标1、阻抗测量范围：0Ω～200Ω2、分辨率：0.001Ω3、测量误差：±（读数×2％＋0.005Ω）4、抗工频50Hz 电压干扰能力：10V5、测试电流波形：正弦波6、测试电流频率：45Hz、55Hz 双频7、输出电流：10A8、输出电压：400V9、测量线要求： 电流线铜芯截面积≥1mm2电压线铜芯截面积≥1.0mm210、供电电源：AC220V±10％，50Hz11、外形尺寸：440×350×21012、仪器重量：10kg四、仪器测试的操作过程及功能说明1、测量原理框图及测试接线图图1测量原理示意图R0 回路电阻大约5～200Ω Rx 测试电阻大约0～200Ω Rf 标准电阻 测量电流线D：长度为地网对角线长度的3～5倍；线径：≥1mm2测量电压线1：长度为0.618D；线径： ≥1.0mm2测量电压线2： 接被测地网测量接地线： 接被测地网。面板示意图1．电流极(C1)2．电压极1(P1)3．电压极2(P2)4．接地网(C2)5．打印机6．电源输入7．接地线8．修改菜单内容，采用循环滚动方式9．修改菜单内容，采用循环滚动方式10. 修改菜单内容，采用循环滚动方式11. 启停键12.电源开关13.液晶显示屏测量接线如下图电流极（C1） 电压极1（P1） 电压极2（P2）接地网（C2） 电流桩 电压桩地网图2三极法测量接线示意图说明：电压极2（P2）,接地网（C2）两线必需都要连接在仪器上，然后按测量操作步骤进行测试。
