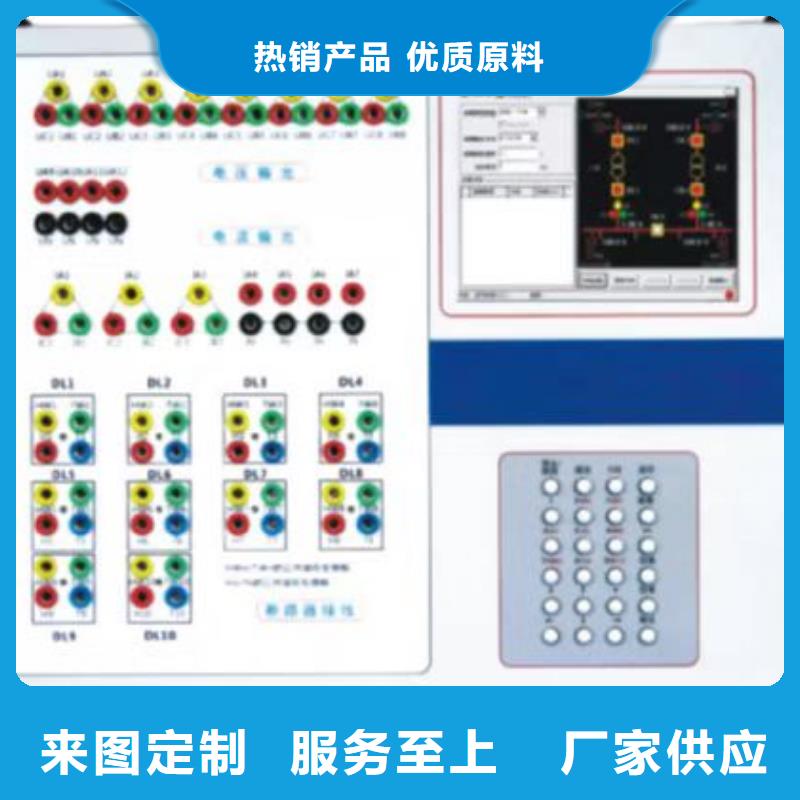

伏安特性变比继电保护试验箱厂家

微机装置采用高速数字控制处理器作为输出核心，软件上应用32位双精度算法产生各相任意的高精度波形。由于采用一体结构，各部分结合紧密，数据传输距离短，结构紧凑。克服了笔记本电脑直接控制式测控仪中因数据通信线路长、频带窄导致的输出波形点数少的问题。D/A转换和低通滤波采用高精度D/A转换器，保证了全范围内电流、电压的精度和线性度。由于拟合点数密度高，波形保真度高，谐波分量小，对低通滤波器的要求很低，从而具有很好的暂态特性、相频特性、幅频特性，易于实现移相、谐波叠加，高频率时亦可保证很高精度。电压、电流放大器相电流、电压一直坚持采用高性能线性放大器输出方式，使电流、电压源可直接输出从直流到含各种频率成份的波形，如方波、各次谐波叠加的组合波形，故障暂态波形等，并且输出波形干净平滑，对邻近设备无高频辐射干扰，可以较好地模拟各种短路故障时的电流、电压特征。功放电路采用进口大功率高保真模块式功率器件作功率输出级，结合精心、合理设计的散热结构，具有足够大的功率冗余和热容量。功放电路具有完备的过热、过流、过压及短路保护。当电流回路出现过流，电压回路出现过载或短路时，自动限制输出功率，关断整个功放电路，并给出告警信号显示。为防止大电流下长期工作引起功放电路过热，装置设置了大电流下软件限时。10A及以下输出时装置可长期工作，当电流超过10A时，软件限时启动，限时时间到，软件自动关闭功率输出并给出告警指示。输出电流越大，限时越短。微机保护测试仪六路继电保护校验仪微机继保测试仪继电保护微机测试仪数字化继电保护测试仪数字式继电保护测试仪继电器保护测试仪微机继电保护器测试仪微机继电保护综合测试仪智能继电保护测试仪合并单元测试仪智能变电站光数字测试仪合并单元(MU)测试系统合并单元测试系统合并单元(MU)测试装置微机继电保护测试仪

微机继电保护测试仪测试模式：差动6I模式针对于有6个电流的测试仪使用。差动3I模式针对于只有3个电流的测试仪使用。另外6个电流的测试仪也能使用差动3I模式。2、保护类型：可以选择测试变压器、发变组、发电机、母差。3、变压器接线：绕组数：可以选择双绕组、三绕组。接线方式：选择保护装置整定的变压器接线方式。相位校正方式：可以选择无校正、Y侧校正、△校正三种方式。应与保护装置的实际校正方式一致。参与测试的绕组：选择当前要测试绕组。4、制动/动作方程：CT指向：可以选择两侧流向变压器和一侧流入，一侧流出。通常两侧流向变压器。Ir、Id：制动电流与差动电流计算公式，应与保护装置的实际公式一致。根据保护型号导入方程：软件收录了部分公式，仅供参考，实际公式参见实际保护说明书。如图3.4.1-2图3.4.1-25、In与Kp1、Kp2计算：额定电流与平衡系数计算。Kp计算方法：本软件提供三种计算方式，根据额定电压Un和CT变比归算至高压侧、根据额定电流In归算至高压侧、根据标幺值计算。应与保护装置实际计算方式一致，如保护不是使用以上三种方式，可直接读取保护装置的平衡系数或根据保护说明书计算方式自行计算。额定容量Sn：输入保护装置整定的额定容量，如保护装置各侧额定容量不一致，输入容量值计算。额定电压Un：输入保护装置整定的额定电压。CT变比：输入保护装置整定的CT变比。额定电流In：选择根据额定电压Un和CT变比归算至高压侧时，为额定容量、额定电压、CT变比计算出的额定电流二次值。选择根据根据额定电流In归算至高压侧、根据标幺值计算时，可手动输入额定电流二次值。平衡系数KP：计算出的平衡系数。计算KP：点击后，可计算出平衡系数KP值。确定：点击确定后额定电流与平衡系数自动填入测试窗口的相应位置。如图3.4.1-3图3.4.1-36、有名值方式测试、标幺值方式测试选择有名值方式测试时：应填入正确的电流平衡系数；后面的曲线定义应用有名值定义，如差动电流门槛定值为0.5Ie，Ie=2A，则曲线定义处应填入1A；添加的测试点也是有名值；坐标系下显示的当前测试点Ir、Id也是有名值。选择标幺值方式测试时：应填入正确的额定电流；后面的曲线定义应用标幺值定义，如差动电流门槛定值为0.5Ie，Ie=2A，则曲线定义处应填入0.5；添加的测试点也是标幺值；坐标系下显示的当前测试点Ir、Id也是标幺值。7、额定电流：可通过In或KP1、KP2计算获得，也可手动计算或通过保护装置读取后填入。注意：部分保护装置可能各侧额定容量不同，保护装置计算的额定电流是通过各侧容量分别计算所得，这时就不能直接填入保护装置读取的各侧额定电流，而应用同一个容量进行计算得到。8、电流平衡系数：可通过In或KP1、KP2计算获得，也可手动计算或通过保护装置读取后填入。9、高压侧相位、低压侧相位：受CT指向控制，无须填入。
