以下是:台区识别仪原厂定做的图文介绍
天正华意电气设备(牡丹江市分公司)主要销售生产各种 微机继电保护测试仪，我公司产品质量优质，始终坚持和贯彻“质量是企业生存之本，为用户提供满足的产品和服务是我们永恒的追求”的质量方针。公司常年销售生产 微机继电保护测试仪，产品按用户技术要求和有关标准组织经营。 公司产品以通过相关质检部门检测合格。多年来以优质的产品和人性化的服务，迎得了良多客户的认可。 “高品高质、创新创效”是企业宗旨，我们始终追求“的质量、的服务、的品牌、的效益”奉行“严、精、高、明”的管理原则。经营理念：以质量求生存、以信誉求发展、以真诚交朋友!

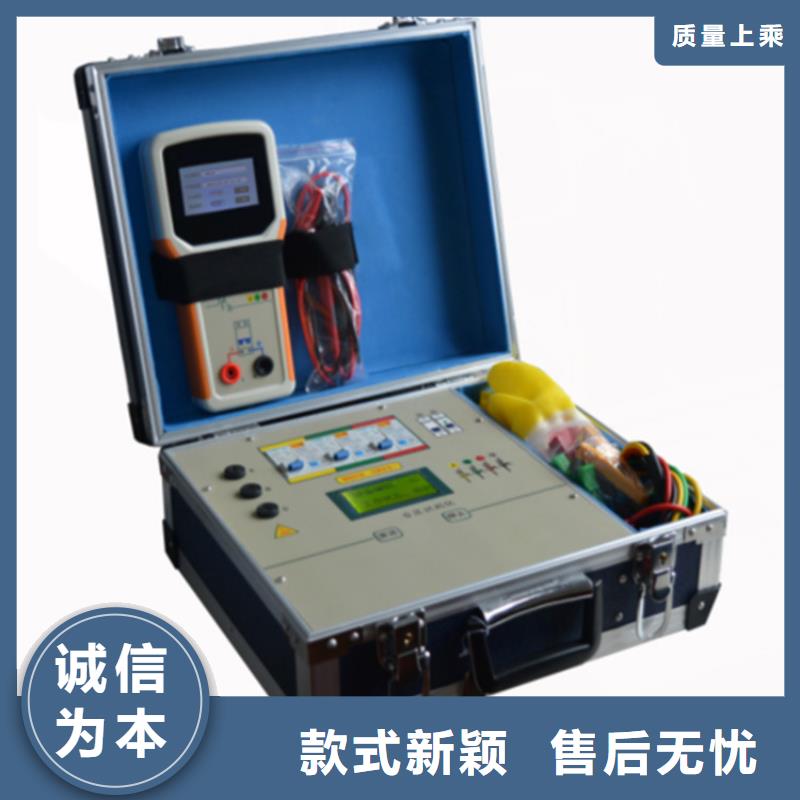

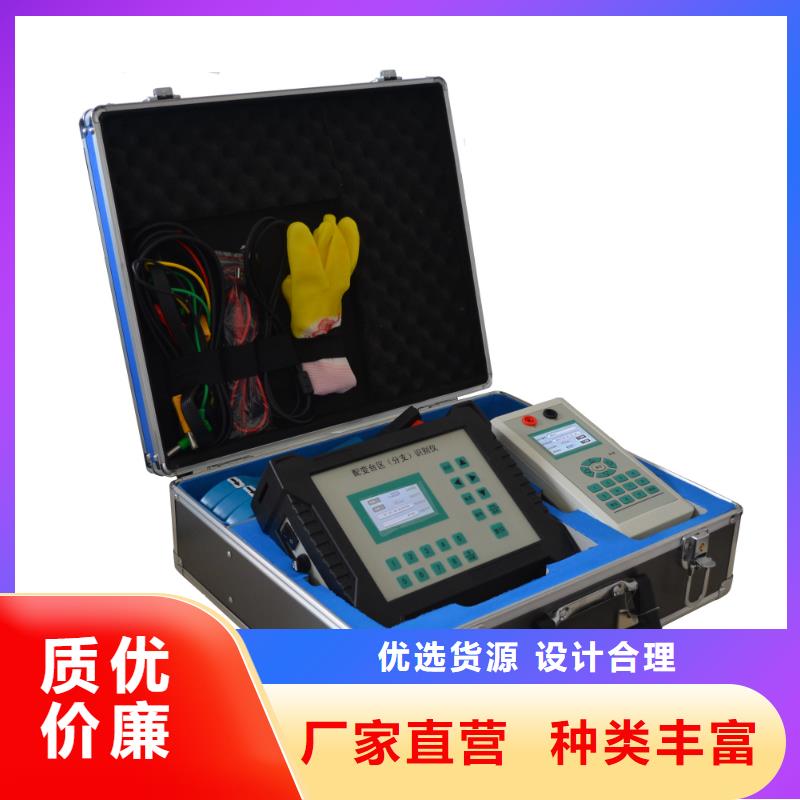

台区识别仪 仪器特点和改进1、使用简单，测试结果一目了然，携带方便，便于现场工作 电力台区查询仪采用FSK电力载波通信的方式，针对国内电力线路干扰特别严重的具体情况，采用独特技术方法，使每相的数据仅能在该相内进行传输，从而保证可靠的相序识别。抑制能力可达80db。具有极强的抗干扰性。因此，在实际使用中，既可以用于被测用户所属台区的查询，也可非常可靠的用于新装线路和旧线路改造时的相序识别，替代相序查询仪的使用。3、本仪器经过大量的现场测试，能可靠地在架空线和地下电缆线路上进行数据传输。通过安装多台本仪器的主机的办法来快速方便地解决不同规格、不同型号的变压器交叉时，用户所属台区不易分辨的问题，从而保证检测结果的可靠性。4、经实际检测，即使是在复杂的地下电力电缆条件下，绝大部分情况下无须中继，仍能可靠的检测。5、在电路的重要部分，均采用环氧浇灌密封工艺，使仪器能抗高温、耐低温、防震动、防爆、防潮。6、在人性化方面，采用加大屏幕、增加汉字显示、增加背光等方法来方便操作人员使用，特别是方便在楼梯间等光线暗淡的场合使用。7、机身采用高强度ABS材料，抗震、防摔性能大大提高。8、接线电缆采用特殊材料制成的高性能专用电缆及夹具，具有柔软、操作方便、接触电阻小、高绝缘、高性的特点。9、本仪器无须任何附加电源，操作简单方便。10、电力台区查询仪采用高性能和可靠性的型MCU,重新设计的代码，使运行速度更快。软、硬件WATCHDOG的设计，使得仪器的可靠性更高。八、技术性能指标（1）数据传输方式：交流过零点ＦＳＫ调制，一对一的接收发送半双工通信方式（2）载波中心频率: 127KHz（3）传输速率：100BPS（4）接收灵敏度：≤1mv（5）带宽：8.77KHz（6）载波功率：≤2w（7）主机功耗：≤15w（8）终端功耗：≤2w（9）电源交流：220V±15％（10）环境温度：-30℃～70℃（11）相对湿度：≤90％RH本仪器通过电力工业电力设备及仪表质量检测中心检测，检测号为：2007015和2007016。仪器符合以下标准：
台区识别仪 测试量程及指标?频率测量测量范围：45～65Hz，中心频率50Hz，测量条件：信号基波分量不小于80％F.S.测量误差: ≤0.02Hz?输入电压量程：UA\UB\UC\UN输入范围：AC或DC 5-1000V；U0\U0N输入范围AC 5V-450V?输入电流量程：0.06A-6A，其他量程可以根据用户要求选配?电压和电流精度：满量程的±0.1％?基波电压和电流之间相位差的测量误差：≤0.5°?谐波电压含有率测量误差：≤0.1％?谐波电流含有率测量误差：≤0.2％?三相电压不平衡度误差：≤0.2％?电压偏差误差：≤0.2％?能量：满量程的0.2％?功率：满量程的0.2％第二章．设备布局1．面板正面图：2. 按键操作电源开关仪器电源开关上翻光标向上移动下翻光标向下移动递减 数字减小或参数切换递增 数字增大或参数切换返回 返回上一层菜单确认确认操作命令3. 测试前的准备工作：接线：1. 工作电源采用锂电池供电，无需要外部电源，可以连续工作8小时。电池欠电时请及时充电。2. 电压接线本仪器的UA、UB、UC 和UN 接线端子可以测量交流电压也可以测量直流，电压输入范围：AC或DC 5V-1000V。测试零序电压的端子为U0和U0N，测量电压只能是交流电压，输入范围：AC 5V-450V电压接线有两种接线方法，分别为三元件星形和两元件V形两种接法。现场可以根据不同情况采用不同接线方法。以下分别介绍各种接线方法：A ： 三元件Y 接线方式（三相四线制Y 接法）：用电压测试线将仪器的UA、UB、UC 和UN 接线端子分别接到现场A、B、C、N三相电压和零线上。如上图B ： 两元件接线方式（V 接法）：用电压测试线将仪器的UA 接现场A 相电压、仪器的UC 接现场C 相电压、仪器的UAN接现场B相电压。如上图备注：测量零序电压时，只需要用 U0 和 U0N 两个接线端子就可以了。（零序电压测量范围AC 5V-450V）4. 钳表接线：各相钳表对应插入电流输入插座中，并锁紧，以保证良好接触。5. USB1接口：连接USB线，用于与后台联机通讯。直接使用后台软件测试。6. USB2接口：用于连接U盘存储测试数据。
台区识别仪一旦分机接收到完整的主机载波信号帧后，将显示该测试线路的主机编号（也就是变压器编号）、被测线路所属相别以及该相线路主机、分机两端所测得的相电压等测试数据。由于数据较多，无法在一屏中完全显示，可以通过“↑”、“↓”键上下翻页查看（如图20~22所示）。当分机接入待测线路，大约10秒后仍未接收到完整的主机电力载波数据，分机将提示“该线路未安装主机”。在该界面单击“取消”键，将返回主菜单界面。5.5 脉冲测试在分机的主菜单界面下，通过“↑”、“↓”键移动光标，使光标选中“3、脉冲测试”，单击“确定”键，进入脉冲测试界面（如图23所示）。也可在主菜单下，直接单击“3”键，进入脉冲测试界面。图23该界面下的接线方式以及注意事项与“载波测试”完全相同，即红、黑测试线歪头接到仪器的接线孔，表笔端接到待测线路，分机将显示接入线路的交流电压。红、黑表笔之间只能接到AC220V的相电压线路上，切记不可接入AC380V以及其他更高电压等级的线路。一旦进入该界面，分机将发送一组脉冲电流信号。并提示用户，可以再次单击“确定”键再次发送脉冲电流信号。该功能主要是应用于不使用电力载波通讯或不方便使用电力载波通讯的情况下，当分机发出电流脉冲时，借助第三方通讯方式，查询当分机发出脉冲电流后，主机是否接收到了有效脉冲电流信号。如果收到信号，主机将显示发出该信号的分机所在线路的表户及相别信息。
