准备好领略灭磁及过电压性能测试仪_欢迎您产品的风采了吗？我们为您准备的视频将带您走进产品的世界，让您感受它的独特之处。
以下是:灭磁及过电压性能测试仪_欢迎您的图文介绍
天正华意电气设备(牡丹江市分公司)拥有一支 微机继电保护测试仪高素质研发团队，良好的工程师，可根据客户的要求设计 微机继电保护测试仪。 公司售后服务是一批实力非常雄厚的团队，成熟的机加工、焊接、钣金、喷漆、组装能力，可完成各种标准的客户订单。可根据客户的要求，物料的特性研发出不同款式的 微机继电保护测试仪，整条生产线质量层层把关，严格的产品测试。
灭磁过电压测试仪电压互感器中性点用非线性电阻消谐阻尼器( 以下简称消谐器 )是它安装在6kV～35kV电压互感器 ( 以下简称 PT)一次绕组 Yo中性点与地之间的一种非线性电阻消谐阻尼器件，起到限流与阻尼的作用，能够达到良好的抑制涌流和PT铁磁谐振的目的，同时又不影响压变的正常运行，消谐器的正常工作与否，至关重要，为核实消谐器是否合格，应对其工频电流、电压参数进行校验，本测试仪器能实现自动检测消谐器在电流峰值为0.3mA、0.5mA 、1mA 、3mA 、5mA、10mA时相对应的电压峰值或有效值，并能自动绘制出消谐器伏安特性曲线图。二、仪器依据的标准：Q/GDW415-2010《电磁式电压互感器用非线性电阻性消谐器技术规范》三、仪器功能特点：1、自动测量伏安特性，并能自动绘制出消谐器伏安特性曲线图。2、彩色LED触摸式显示屏，中文提示界面。4、试验数据自动打印。5、测量为电压峰值、有效值双卡显示。6、仪器轻巧、便捷适用于现场使用。7、0.3mA、0.5mA、1.0mA 、3.0mA 、5.0mA 、10mA 六档常用电流指示精度等级，覆盖全部常用消谐器电流指标。 避雷器阀片直流参数测试仪 避雷器直流参数测试仪 避雷器阀片参数测试仪 避雷器直流测试仪 发电机灭磁过压保护测试装置 灭磁过电压保护器交直流参数测试仪 过压灭磁保护器特性测试仪 工频过电压保护试验装置 励磁系统小电流测试装置 励磁系统开环小电流测试仪 励磁小电流测试仪

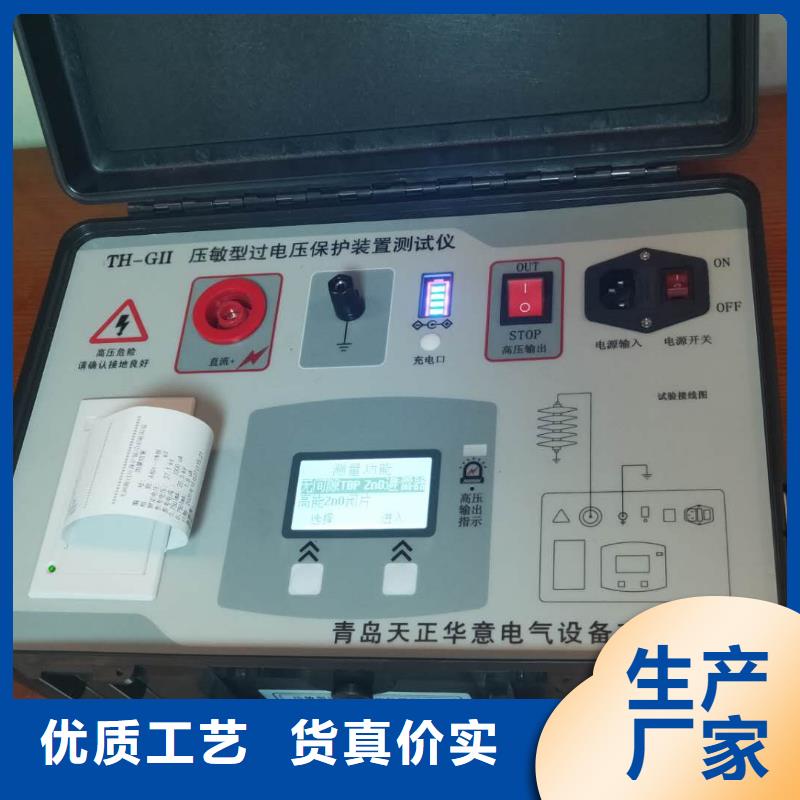

灭磁过电压测试仪过电压保护器测试仪广泛地用于各种电气设备工频放电电压的测试，尤其是对带间隙的氧化锌过压保护器（又称避雷器或TBP）的工频放电电压测试具有独特的功效。该测试仪采用一种新型的特殊电路，对试验电压波形进行监测，同时采集电流回路的放电脉冲信号，自动判断间隙放电，锁存放电瞬间的电压峰值，同时发出声音报警信号，以提示试验者，并迅速切断试验电源，保护试品和试验设备免遭过流损坏。该测试仪集工频高压电源、测量、控制系统为一体，浓缩在一个工程塑料箱内，体积小，重量轻，防震耐摔，操作简单，携带方便。一、技术指标1.输出电压0-30KV（有效值）； 输出电流0-25mA2.检测放电方式: 波形检测和付立叶变换方式3.准确度: 电压: ±（读数×2%+0.1） 电流: ±（读数×2%+0.1）4.高压切断时间: 小于0.2秒5.电压分辨率：0.001KV 电流分辨率：0.001mA 6. 输入电源：180V～270VAC，50Hz/60Hz±1%，市电或发电机供电7.计算机接口： 标准RS232接口 8.打印机： 热敏微型打印机9.环境温度：-10℃～50℃ 相对湿度：<90%二、性能特点1.仪器采用波形检测和付立叶变换方式时刻监测放电电流，当监测到放电电流时，立即记录此刻高压并在0.2s内切断高压电源。测试结果精度高，便于实现自动化测量。2.全触摸液晶显示屏,超大全图形操作界面,每过程都非常清晰明了.操作人员不需要额外的专业培训就能使用。轻轻触摸就能完成整个过程的测试。。3.仪器操作简便，数据的测量在微处理器控制下自动完成。无需人工干预.4.一体化机型，内附高压电源，便于现场测试，减少现场接线。5.高压保护：试品短路、击穿或高压电流波动，能以短路方式高速切断输出。6.低压保护：误接380V、电源波动或突然断电，启动保护，不会引起过电压。7.防误操作：电压、电流实时监示;接线端子高/低压分明;缓速升压,迅速降压,声音报警。8.抗震性能：仪器采用独特抗震设计，可耐受强烈长途运输震动、颠簸而不会损坏。9.高压电缆：为耐高压绝缘导线，但为了测量，请悬空使用。
灭磁过电压测试仪直流测量”页面在“直流测确认页面”按“进入”键后即进入“直流测量”页面，开始输出直流高压进行测量，显示页面如下图13所示。U1mA =25.3kV 直流I1mA =1000uA 测量A-N中止图13 直流测量测量输出高压时，仪器有声光报警提示。测量完毕，显示测量结果，见图14，即直流1mA下的电压及0.75倍电压下的电流值，在测量过程中可以按“中止”键可中止当前的测量。4.4.3 “直流测量结果”页面“直流1mA参考电压试验”测量完毕，显示测量结果，如图14所示。按左键可打印测量结果，显示页面上会自动按“A-N”、“B-N”、“C-N”、“A-B”、“A-C”、“B-C”的相别顺序循环显示，用户可根据此显示进行接线，以便打印数据与相别正确对应；按“退出”键可退出测试，返回“直流测量功能”页面。U1mA =25.3kV 测量I1mA =1000uA 结果U0.75=19.0kV A-NI0.75=2.6uA 退出图14直流测量结果4.5 “交流耐压试验”页面在“功能选择”页面“选择”键切换到“交流耐压试验”项后，按“测试”键将进入“电压等级”选择页面，如图15。按“选择”键反白区域可在10kV、6kV、3kV三个电压等级切换。电压等级10kV 6kV 3kV选择 进入图15 电压等级选择按“选择”键，切换反白区域到需要的电压等级后，按“进入”即可进入“试验电压”选择页面。如图16所示。4.5.1“电压选择”页面试验电压28 30 33 34 35 3638 42选择 进入如图16 交流电压选择在“试验电压”选择页面，按“选择”键可切换反白区域电压值，按“进入”键即可进入“交流测量确认页面”，如图17。4.5.2“交流测量确认”页面确定加交流高压？确认28kV退出开始图
