想要更直观地了解蓄电池充放测试仪直供厂家产品吗？？产品视频，带你走进产品世界
以下是:蓄电池充放测试仪直供厂家的图文介绍
蓄电池充放电测试仪设备组成5.1 工作示意图5.2设备主要部件图示铝合金包装箱主机接地线电压监测线放电电缆（红）放电电缆（黑）5.3设备数量序号品名数量备注1蓄电池放电测试仪主机放电电缆红、黑各一条4电压监测线电流传感器（选配件）1在线放电选用6AC220V电源线说明书接地线铝合金包装箱USB-RS232转接线六、产品技术参数：技术参数301012V(10~19V)0-50A24V (21.6~28V)0-100A36V (32~43V)0-100A48V (43~60V)0-100A72/96/110V(60~180V)0-100A220V/240V(180~300V)0-50A控制精度：放电电流：≤±1％；组端电压：≤±0.5％；数据保存容量2Gbit FLASH放电模式恒流放电数据采集组端电压采集、无线单体电压采集数据通讯（PC）RS485通讯外部电流监测支持过温保护过温75℃耐压测试交流输入-机壳：2200Vdc 1min 交流输入-机壳直流输入-输出：2200Vdc 1min 直流输入-机壳工作环境贮藏温度：-40~70℃；相对湿度：0~90％（40±2℃）散热：强制风冷；工作温度范围：-5~40℃备注：其他电压等级及电流等级仪表可咨询我公司七、服务质量要求7.1、资料要求提供完整的技术资料，仪器配置清单，说明书齐全（如英文版的要提供相应的中文说明书），并带电子版说明书，试验报告。各种齐全，包括产品合格证、保修卡。货物运输送货上门，包装严密，做好防震防摔防潮措施。7.2、售后服务质保期为壹年、终生维护。 7.3、培训（双方协商）供方对需方人员定期进行技术培训，培训内容包括：设备的正确使用和操作、软件功能的应用、设备的日常维护和一般故障的排除等，使操作人员对设备的性能有一个的认识，熟练操作整套设备及软件，并能对一般故障进行处理，为参与培训的人员提供必要的技术指导。7.4、验收标准和方式（双方协商）对设备的验收采取现场运行方式(或其他)进行，供方派技术人员到现场进行试验、培训，保证设备运行指标合格，需方需全力配合。TH-10-300V-100A蓄电池放电测试仪电池宽电压放电容量测试仪覆盖更宽电压范围（10-300V），让您的仪表投资价值化
蓄电池充放电测试仪如果不需要修改模版，直接点击即可进入到相应的测试界面，如下图：机房编号：请按实际测试蓄电池参数输入该参数值。电池组号：请按实际测试蓄电池参数输入该参数值。测试者名称：请按实际测试蓄电池参数输入该参数值。该选项的值会被填入到生成数据记录文件名称中，以便分辨数据文件由哪个测试员所做测试，或其它特定的用途的数据文件名称标识。放电电流值/A：所做测试的放电电流的值，当放电程中如果电流超过该值 ，放电会被自动终止，并报告“放电电流故障”提示。单体节数：所有单体监测盒所接蓄电池的总数量。单体监测开关：单体监测功能的使能开关，当该值1时，才会对单体电压数据进行采集并显示，为0时，将不进行显示，也不会因为单体电压为0而出现“单体电压低提示”。电池顺序：分别有“从正极开始”，和“从负极开始”两个选项，分别是指1＃电池在整组电池中的位置为总正极，或总负极。监测模块数：所使用的单体监测模块的总数量。该数量必须大于或等于“单体节数”/12。模块通讯方式：一般情况下该选项请设置为“WLS”(无线wireless)方式。记录间隔：数据记录存储的间隔时间。有“1分”、“2分”、“5分”、“10分”、“30分”、“60分”6个选项。注意：所选择时间间隔不能大于所测时长/400（数据记录条数），如：测试时长为10小时，记录间隔为1分，则整个测试过程下来，总共要生成10小时＊60分＝600分钟，共600条数据，超过限制400条，则放电过程会在6个小时（400/60＝6.67）左右的时因“记录文件超过大小限制”而提前终止。

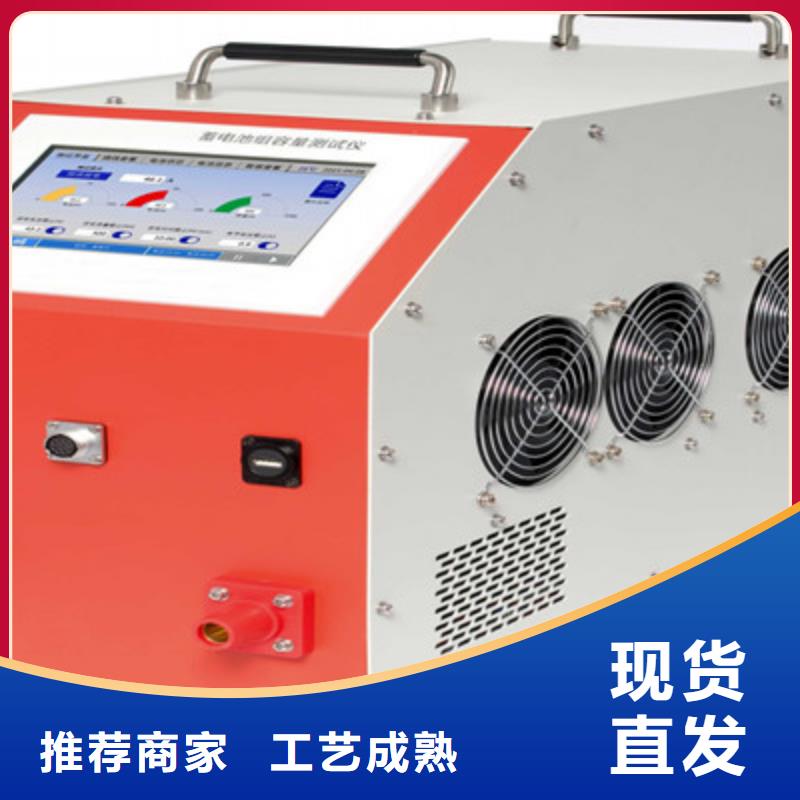

蓄电池充放电测试仪产品特点?7寸彩色触摸液晶显示器，中英文双语言显示，适合国内外客户使用。?主机具备USB接口，可用U盘读取存储纪录，无须携带电脑，单机即可工作；日后用电脑打印报告即可。?本机具有2G超大容量内部数据存储空间，解决了外出试验时忘带U盘的烦恼。?采用PTC陶瓷电阻，避免了红热现象，使整个放电过程更，，不会有一般放电电阻的红热危险现象。?内部控制器采用双CPU协同工作，限度地保证测试的，可靠及准确性。当其中一个CPU故障时，另一个CPU会发出报警，并执行关机程序。?本机内部记忆装置采用FLASH ROM设计，测试过程突然停电或长时间不用，主机内记忆数据也不会丢失。?带中文后台分析软件，可自动将测量数据导成WORD格式，方便基层工程师制作测试报告和对历史数据管理进行有效管理。?外观设计：采用单手提设计、坚固可靠。面板采用正面斜板设计，易读易操作，美观大方。?具有快速连接功能，操作使用简单。产品拓展?可选在线补偿式放电功能：在线放电时，主机显示电流＝电池组放电电流＝主机内部假负载电流＋实际负载电流，由于在线放电时实际负载电流会随着在线电压的变化而变化，主机内部假负载也会自动进行调整，以保证蓄电池组一直以真正的恒流方式放电。五、设备组成5.1 工作示意图5.2设备主要部件图示铝合金包装箱 主机 接地线电压监测线 放电电缆（红） 放电电缆（黑）5.3设备数量序号 品名 数量 备注1 蓄电池放电测试仪
天正华意电气设备(牡丹江市分公司)一直坚持人才和 微机继电保护测试仪产品并重的原则，吸纳了具有经验丰富的 微机继电保护测试仪工程技术人员和专业管理人才，严管理、高技术、先进的 微机继电保护测试仪生产设备及完善的检测手段 ，生产高品质的 微机继电保护测试仪产品，提供优质的售后服务。
蓄电池充放电测试仪功能特点采用PTC陶瓷电阻，避免了红热现象，使整个放电过程更。单体监测模块采用远距离射频无线通讯方式进行电压数据传送，并可多设置4个独立频段，即可以在同一区域多可以4套监测系统同时进行数据传送，而不互相干扰或窜道。无线采集盒可对每节电池进行监测，实现对电池组放电过程的完整监，并具有三种数据采集方式：1、单体监测模块与放电仪主机两者之间进行数据传输。2、单体监测模块与USB无线终端两者之间进行数据传输。3、单体监测模块与放电仪主机、USB无线终端，三者之间进行数据传输。每台放电设备可监测25个单体采集盒，每个单体采集盒可连接12节电池，共可监测300节电池。设备能自动筛选出的6节、和的6节电池的编号和电压值，在显示屏上以不同颜色进行显示。单体电压值具有滑动表格显示和滑动柱状图显示，两种数据查看方式。配备的PC机上位机软件，可对记录的总电压、放电电流和各单体电池电压等数据进行分析、并可生成相应的数据报表。直观反应蓄电池组性能的曲线，图形、报表等，并可打印、查询。设备本体上有USB接口，可将放电过程的数据存入U盘，再将U盘数据导入PC机。PC数据管理软件可对电池放电的过程进行分析、并可生成相应的数据报表，使数据的转存更加方便。采用智能单片机ARM控制、 高清LCD液晶显示屏，电容触控操作，内置有中英文切换菜单，菜单操作简单明了。自动保护停机功能，过温保护，过压保护，过流保护，反接报护，产生任一报警停机时显示屏上能显示相应的报警提示，并自动断开空气断路器。可设定充/放电终止条件，包括单体电池电压低、整组电压低/高、充电电流小、充/放电时间到，充/放电容量，任一条件达到时，设备将自动停止测试并伴有蜂鸣提示音，同时自动记录停止原因。可进行在线补偿式充/放电，通过接入外置的电流钳形传感器可对在线工作中的蓄电池进行放电测试，极大地方便了测试工作。该功能尤其适合于只有单组备用电池的场合(选配）。具有RS485远程控制充电、放电、活化功能。具有多机并联方式放电，只需在并机参数为主机的设备显示屏进行操作，并机参数为从机的设备能自动听从主机的指令平均分配功率，和启停操作。
