我们的氧化锌避雷器阻性测试仪视频现已上线，从细节到整体，从外观到性能，让您了解它的每一个方面。


以下是:氧化锌避雷器阻性测试仪的图文介绍

天正华意电气设备(牡丹江市分公司)技术力量雄厚，我厂本着“客户至上，诚信至上”的原则，与多家企业建立了长期的合作关系，产品质量有保障。天正华意电气设备(牡丹江市分公司)是专业的 微机继电保护测试仪生产厂家，本厂主要生产 微机继电保护测试仪，凡在我司采购的材料，均提供相应的产品检验报告，可放心采购。欢迎广大用户实地考察，有意采购我司产品者，欢迎您索取资料或实地考察！

　　本企业发展思路是：抢抓机遇，开拓创新；同心拼博，携手共进。助我发展；就是要狠抓学心，改善心智，转换模式；就是要强化企业文化建设，形成同心谋发展，同步搞建设的氛围；就是要实现企业与合作伙伴共进，业主事业与员工职业成长共进，达到两个双赢。




非线性电阻测试仪技术参数1.输出电压：200～1600V可调（步进值25V）满足各类计数器动作电压；2.电 容 量：10uF；3.放电电流：大于100A，输出冲击电流符合波形8/20μS；4.电流校验：输出校验电流 0.5～20mA可调（根据表头 电流值设置），可进行5档步进设置，步进值可调；按设置值自动输出，自动停止；电流方式峰值/有效值可选，满足各类监测仪的表头校验；输出精度1%；5.计数器归零： 设置上限可达999；设置后自动动作，自动计数；清零后自动停止，无需人为干预；6.存储空间：仪器自带大容量存储芯片，存储数据可达500条；7.供电方式：可充电锂电池，一次充满电，可进行动作测试2000次以上；8.电池容量：12V/3200mAH9.仪器外型：238mm×134mm×45mm。10.仪器重量：1kg。四、性能特点1.触摸屏+按键操作：触摸屏与按键均可操作，满足不同客户使用习惯。2.一键测试：通过计数快捷键，可一键完成动作测试；3.U盘导出：可使用U盘将存储数据导出。4.可靠：仪器外壳采用ABS塑料材质，高压输出无金属外露，操作者有保障，不会被电击；5.测试方便：本仪器配件中配有一套测试线，同时还有一个拉杆线，能够满足不同试验方式的需要。6.日历时钟：仪器自带标准日历时钟功能，并可进行设置修改。五、使用方法1、接线将黑色线一端接测试仪接地端,另一端接计数器接地端。红色线或拉杆线接测试仪高压输出端,另一端接计数器高压端，

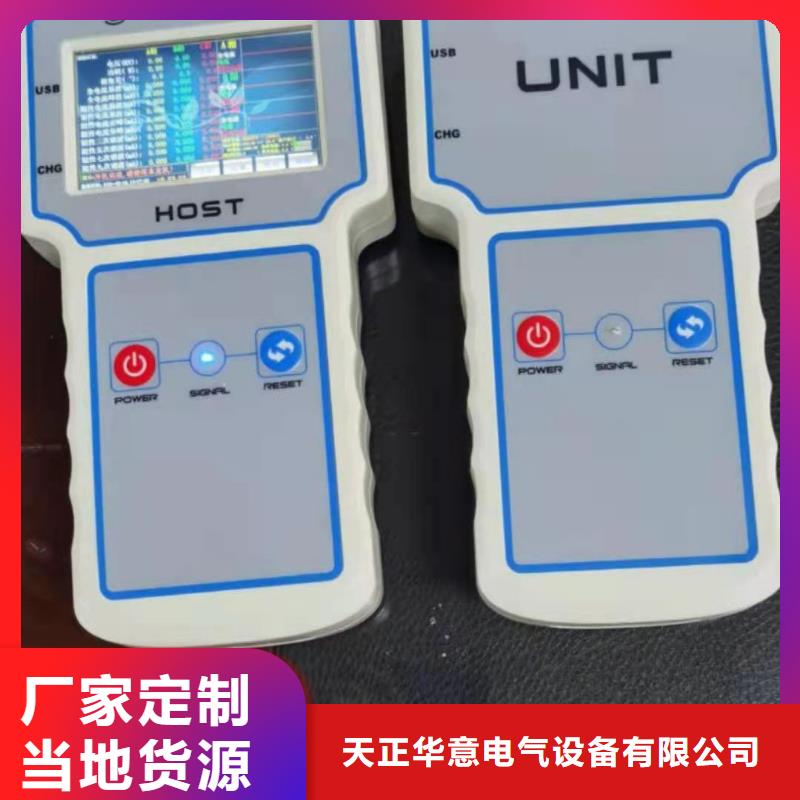

非线性电阻测试仪氧化锌避雷器带电测试仪是用于检测氧化锌避雷器电气性能的专用仪器，该仪器适用于各种电压等级的氧化锌避雷器的带电或停电检测，从而及时发现设备内部绝缘受潮及阀片老化等危险缺陷。仪器操作简单、使用方便，测量全过程由人机界面控制，可测量氧化锌避雷器的全电流、阻性电流及其谐波、工频参考电压及其谐波、有功功率和相位差，大屏幕可显示电压和电流的真实波形。仪器运用数字波形分析技术，采用谐波分析和数字滤波等软件抗干扰方法使测量结果准确、稳定，可准确分析出基波和3～9次谐波的含量，并能克服相间干扰影响，正确测量边相避雷器的阻性电流。二、产品特点1.彩色触摸屏：800×480的7寸高清彩色触摸屏、人机对话。2.无线距离大：兼容无线同步，无线传输信号超过1500米，选配可达到5000米。3.同步方式多：支持485有线同步、无线同步；无电压方式通过软件计算找到电压基准三种同步方式。4.带电停电兼容：适用于避雷器带电、停电或试验室等场所使用。5.大量程采集：电压采集范围0-250V，电流采集0-20mA。6.三相同测：真正做到三相电流、三相电压同时测试，提高工作效率；同时支持单相测试或二相测试，选择方便。7.可靠：仪器内部只带弱电，电压不超过8.4V；电流、电压传感器完全隔离，可靠。8.电压方式可选：支持取三相或取B相电压基准为电压参考；支持用感应板方式取B相电场强度为电压参考（选配），此功能方便电压取样。9.电流方式可选：可以用线接避雷器计数器两端采样泄漏电流，也可以用电流钳采集避雷器的接地线的泄漏电流（选配）。10.标配边配抗干扰处理：带抗干扰计算功能和角度补偿功能，完全解决三相互相干扰的情况220KV及上电压等级需要。11.内置锂电池：标配内带高能锂离子电池，特别适合无电源场合。12.高速采样：高速的采样频率，先进的数字信号处理技术，抗干扰性能强，测量结果精度极高。13.内置日历时钟：内置日历时钟，为打印、保存数据提供时间依据。14.海量存储试验数据：本机配有大容量存储，海量存储数据。具有数据存储与数据浏览功能，并具有掉电保护功能。15.U盘导出试验数据：配有U盘导出数据功能，导出word文件。16.蓝牙控制及上传数据：标配蓝牙功能、配有安卓蓝牙APP，可以用手机或平板安装APP可以控制、上传、生成word文件。17.背景颜色方便切换：可以设置屏幕颜色，可以改成图纹蓝底、图纹黑底，可以设置背景亮度，待机亮度和待机时间。18.内置培训资料：屏幕内部配有各种接线方式，指导现场使用。19.中文输入试验信息：可以中文输入相关站点、设备、人员、备注等，方便标识保存试验数据，方便标识打印试验数据。20.中英切换：可以直接界面切换中英文界面，兼容中外使用场合（选配）。21.携带方便：主机和单元两部分组成，外加防尘、防腐一体机箱，体积小，重量轻，便于携带。22.具有选配功能，标准版本不具备选配功能，客户可根据需求定制。




非线性电阻测试仪主要技术参数：1、仪器适用于 6kV ～35kV 消谐电阻器伏安特性测试；2、使用环境：户内和户外；3、环境温度： -20 ℃～ 50℃；4、环境湿度：不大于80% RH；5、输出电流 AC：0mA ～20 mA；6、输出电压 AC：0V～3000V；7、工作电压 AC:220V ±10% 50Hz。8、自带打印机，自带时钟，能够及时输出测试结果；五、工作原理：六、面板布置:七、操作步骤:1、先把消谐器分别用测试线夹与仪器后面板上接线孔按颜色相连接，红色测试夹与消谐器高压端连接，黑色与消谐器接地端连接，音频线与接地体相连；2、接入 220V 交流电源；3、打开电源开关，仪器软件启动完成进入测试界面后；4、电流测量：软件默认选择0.3mA、0.5mA、1.0mA 、3.0mA 、5.0mA 、10mA，仪器自动测试规程所规定的全部电流点对应的电压值；5、电压测量：软件默认测量出电流点对应的“电压峰值”或“峰值 /√2”；6、启动测试：点击“开始”按钮，系统自动开始测试，并依次显示测试结果，全部测试选项完成后系统提示完成；灭磁及过电压性能测试仪励磁系统的灭磁及过电压测试仪励磁系统灭磁及过电压测试仪励磁系统灭磁过电压性能测试仪励磁系统灭磁及过电压性能测试仪发电机灭磁过压保护装置灭磁过电压测试装置发电机综合特性测试仪灭磁过电压和耐压测试仪灭磁过压直流特性测试仪




非线性电阻测试仪灭磁过电压测试装置由电压调压电路、高压升压电路，漏电流设定及检测电路，电压、电流测量电路，保护电路及电压波形的彩色图形显示等部分组成。其中，AC/DC高压升压电路能调整输出电压至需要的值，漏电流设定及检测回路能设定击穿电流，测试过程中通过LCD屏幕实时显示电压和漏电流值，当漏电流值达到或超过预定漏电流值时，测试装置将立即自动复位，并亮起超漏报警灯，蜂鸣器开始鸣叫（通过仪器面板复位按钮关闭报警灯和蜂鸣器）。测试装置具有定时复位功能，样品在要求的的试验电压作用下达到规定的时间时，测试装置具有自动复位切断试验电压功能。测试时若被测样品发生击穿，漏电流超过设定的击穿（或保护）电流，测试装置自动切断输出电压，同时声光电报警提示。原理图如下所示：图一、工作原理图四、技术指标输出电压 AC:0---5000VDC:0----5000V输出功率：2000W（变压器功率可选）精度参数：电压精度< 3 % 电流精度< 2 %漏电流范围：AC:0-100 mA（5000V）AC:0-600 mA (3500V 过电压使用)DC:0-30 mA（5000V）灭磁过电压范围：AC:0—3500V波形显示：8吋彩色LCD显示屏定时范围：基本1—180秒，（也可任意时间定制）波形数据存储：USB盘（存储容量8GB）外形尺寸：380宽*320高*260深重 量：约 23kg供电电源：AC220V（±10%），50Hz五、测试装置器外观测试装置尺寸为：380mm×320mm×260mm 前面板换分为LCD显示区域，测试、超漏和电源指示灯，AC220V输入口，高压输出口，遥控高压测试棒接口，USB存储器端口，电压调节旋钮，启动和复位按钮。仪器背面板主要有一个散热口(当功率较大时风扇自动开启，功率降低后自动关闭)和四个地脚支架组成（仪器平放时，应打开地脚支架，用于机箱内部热空气导出）。图二、测试装置前面板图 地铁直流保护测试系统 无线绝缘子分测试仪 零值测定仪 非线性电阻测试仪 感应式避雷器带电测试仪 避雷器阀片直流参数测试仪 避雷器直流参数测试仪 避雷器阀片参数测试仪 避雷器直流测试仪
点击查看天正华意电气设备(牡丹江市分公司)的【产品相册库】以及我们的【产品视频库】
