想要更直观地了解变压器绕阻变形分析仪厂家及时发货产品的特点和功能吗？我们为您准备了视频介绍，相较于图文，视频更能让您轻松掌握产品的核心卖点。
以下是:变压器绕阻变形分析仪厂家及时发货的图文介绍
天正华意电气设备(茂名市分公司)是一家专业加工和生产 微机继电保护测试仪的公司。公司拥有现代化的 微机继电保护测试仪生产设备，专业的 微机继电保护测试仪设计师，高水平制作人员，操作熟练的安装施工队伍，规范化，标准化，优良化的工程质量和高素质的管理。从设计、生产、安装为客户提供一站式服务，以丰富的生产安装和施工管理经验取得众多客户的信任。
变压器绕组变形测试仪 阻抗法PC测试软件的安装如已安装频响法的软件，就可直接使用阻抗法。如果还没有安装，可参照频响法的软件安装步骤。十九、阻抗法PC测试软件的使用界面本仪器除接线外的所有操作均在计算机上完成。检查试验接线正确无误后，启动计算机电源开关，待微机进入正常运行后，再启动主测量单元电源，其电源指示灯应正常显示。如果只对已测量的数据进行分析工作，可不连接和启动主测量单元，只启动计算机就可完成；计算机启动后，双击本仪器执行图标，即进入工作程序。以下介绍软件界面中各个区域的功能。注意：次进入该系统或重新安装该系统，系统将自动进行参数初始化，此时请保持所有仪器电源打开，USB接线无误，该过程可能需要几分钟，请耐心等待。初始化完成后，在以后的使用中将不会出现这个过程。19.1菜单栏进入软件，左上方即为菜单栏，分别有“系统”、“查看”、“设置”和“帮助”四个下拉菜单。下面分别介绍各个下拉菜单的具体功能。19.1.1系统19.1.1.1开始测量，开始进行变压器测试工作，但一般在开始测试前需要设置一些参数，所以建议一般在测量区域（下面会详细介绍）进行开始测试的过程。19.1.1.2分析测试报告，根据当前的测试曲线数据，显示出详细的测试报告，但一般在进行分析报告前需要选择待分析的曲线和显示方式等参数，所以建议一般在曲线分析区域（下面会详细介绍）进行显示分析报告的过程。19.1.1.3连接设备，如果运行此软件的时候未连接USB线，可在确认USB线已连接和测试仪器已通电的情况，选择此项目重新进行连接。建议在确认USB线已连接和测试仪器已通电之后，再运行本软件。19.1.1.4选择无线端口，这个是蓝牙的连接方式的设置。19.1.1.5退出系统，使用完毕可以选择此项目离开。

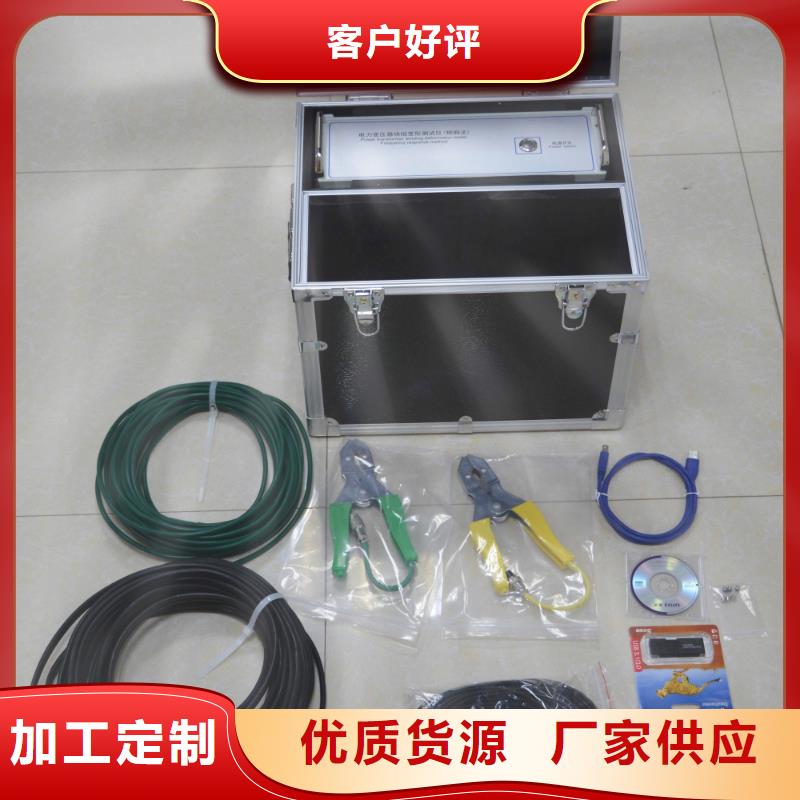

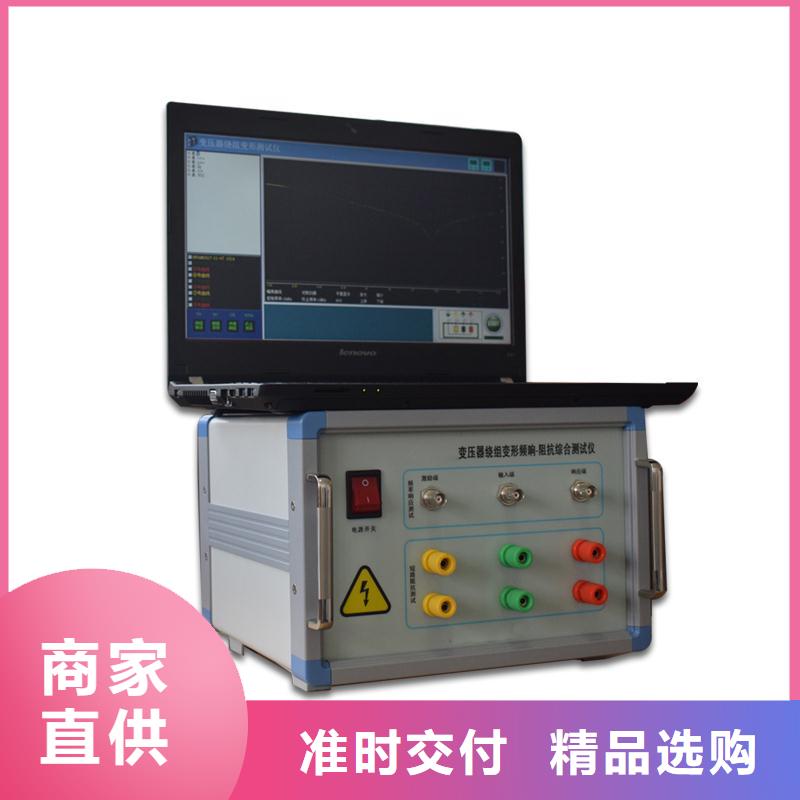

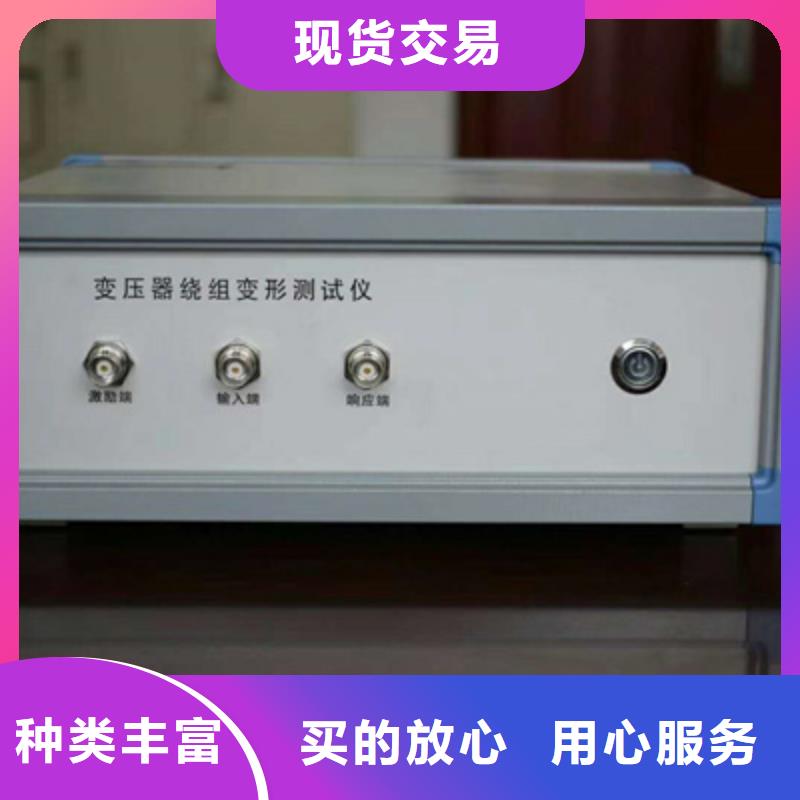

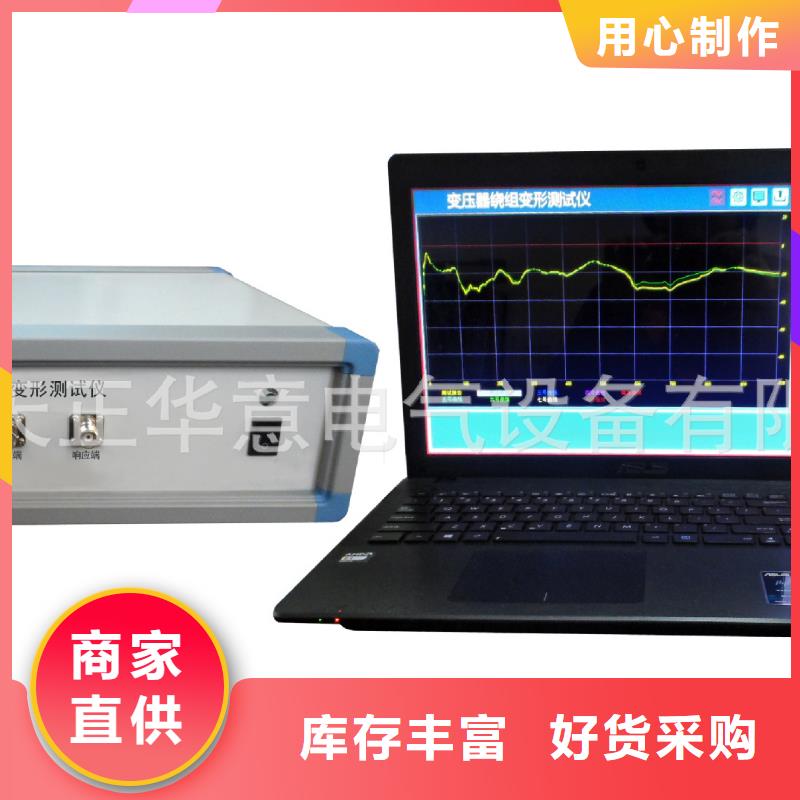

变压器绕组变形测试仪五、频响法仪器使用方法5.1仪器面板?仪器面板上安装有电源开关,按下时电源打开指示灯点亮,反方向时按下电源关闭指示灯熄灭。（变压器绕组变形测试仪侧面板图）?仪器面板上电源插座内藏保2只10A险丝；?USB口：仪器与笔记本电脑通信连接；?无线WIFI:方便仪器与笔记本电脑无线通信连接；?频响法：测量信号端口BNC插座外标颜色与测量电缆外标颜色一致,请对颜色连接；变压器的几种常用检测接线方式变压器绕组变形测试仪主要是由主测量单元和笔记本电脑构成,并行三根专用测量电缆以及测量夹子和接地线组成。主测量单元系统与试品之间采用50高频同轴电缆联接，扫频信号经输出端口(激励输出)，通过连接电缆将信号夹子(黄色)向被试品注入信号；由信号测量夹子(绿色)从被试品获取信号，经电缆传输到（响应输入）；由信号测量从被试品注入点获取同步参考信号，经电缆传输到输入（参考输入）。被试品外壳与测试电缆的屏蔽层必须可靠连接并接地，大型变压器一般以铁芯接地套管引出线与油箱的连接点，作为公共接地点，变压器外壳点接地。
变压器绕组变形测试仪进入软件后，点击“测量”,被试变压器情况登记窗，先点击“变压器参数”，按屏幕提示选择或者新填入被试变压器的各项参数，确认后再将被试变压器的绕组类型、连接类型、信号注入端、信号测量端、高低分接开关、油温和环境温度的情况输入计算机。(系统会连接类型自动选择正确的信号注入端、信号测量端)根据输入完毕后，按“开始测量”即可进行测量。由于存盘文件名和上述输入信息有关，故请认真填写有关信息。如未选择变压器参数，系统拒绝开始测量。注意：所有变压器的参数的内容不能含有空格或者特殊字符。测量完成后，系统会自动选择好下一相的参数，在正确接线完成后可直接按“开始测量”即可进行下一相的测量。如果人为修改测量参数，出现已测试过的相位，系统将会自动提醒，可防止测量过程因为遗漏而出现未全部测量完毕的情况。在测量过程中，可以在数据文件分析管理窗口中选择历史数据曲线，这样可以横向或纵向对测试中的曲线进行对比，以便发现可能出现的接线错误等情况，及时停止测量纠正。在测量中，数据显示窗口会跟踪显示相关的数据，也可随时中断测量。测量结束后，将出现数据已保存窗口，同时数据曲线进入数据文件分析管理窗口显示出来，此时可接着进行下一次测量。

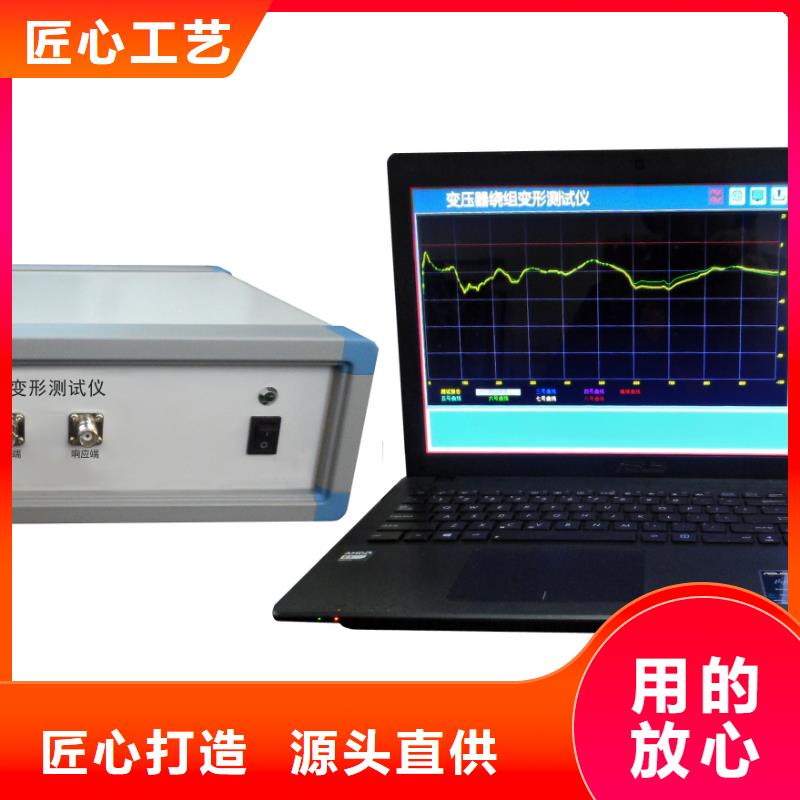

变压器绕组变形测试仪系统测试4.1启动“绕组变形测试系统”程序1)双击桌面上的“变压器绕组变形测试仪” 图标，启动“变压器绕组变形测试系统”程序。2)启动过程完成后，进入标题为“变压器绕组变形测试仪”的主程序界面。（双击屏幕左上角的小图标，便可切换至桌面。测试过程中请不要点击。）软件主界面分为7个组成部分：（A）测试曲线显示区该区域显示测试曲线，横坐标为频率，纵坐标为dB值（幅频测试）或角度值（相频测试）。下方标签包括:曲线类型标签:用于标识当前所显示的内容是“幅频曲线”还是“相频曲线”。 点击该标签，可以在两种类型间进行切换（需硬件支持）。扫描模式标签：用于显示当前扫描模式是线性扫描还是对数扫描，点击该标签，可以在两种模式间切换。起始频率标签：用于显示当前的扫描起始频率，点击该标签，可以在不同的起始频率间切换。终止频率标签：用于显示当前的扫描终止频率。扫描点数标签：用于显示当前扫描的总点数，点击该标签，可以在不同的点数间切换。（B）状态显示区状态显示区显示当前设备的工作状态。（C）操作区操作区有开始和终止两个按钮，该按钮在测试中会根据使用状态轮流显示，停止状态时显示“start开始”，开始状态时显示“stop停止”。在按钮下方有当前状态显示标签，用于显示设备当前的状态：“脱机状态”：计算机工作与脱机状态，只能进行数据读取和打印等功能。“设备连接”：计算机与设备已经连接，可以进行测试。“设备断开”：计算机与设备断开，无法进行测试，一般需重新连接并重启软件。（D）测试参数设置区D区显示参数设置窗口，该窗口用于设置测试参数，分别可以设置绕组接法、待测绕组类别与编号、扫描终止频率等参数。（E）曲线描述区E区显示当前曲线的描述信息，所有标签的颜色代表了与之颜色对应的曲线的描述信息。（F）数据选择区右上角（F）为数据选择区，测试数据采用分级管理，级为变电站名称，第二级为变压器名称，第三级为变压器的绕组类别和编号，一层为已经存在数据，数据名称采用“数据类型＠测试时间”的方式显示。该部分显示的数据与（A）区所对应的标签内容相配合，当显示为“幅频曲线”时，数据选择区显示幅频曲线的测试结果，当显示为“相频曲线”时，数据选择区显示相频曲线的测试结果。
