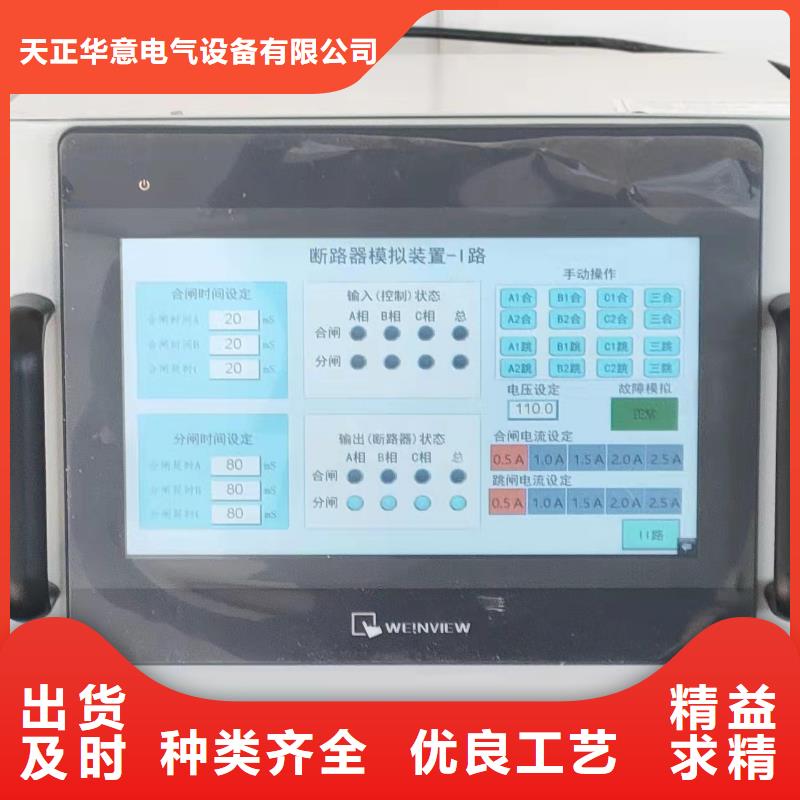

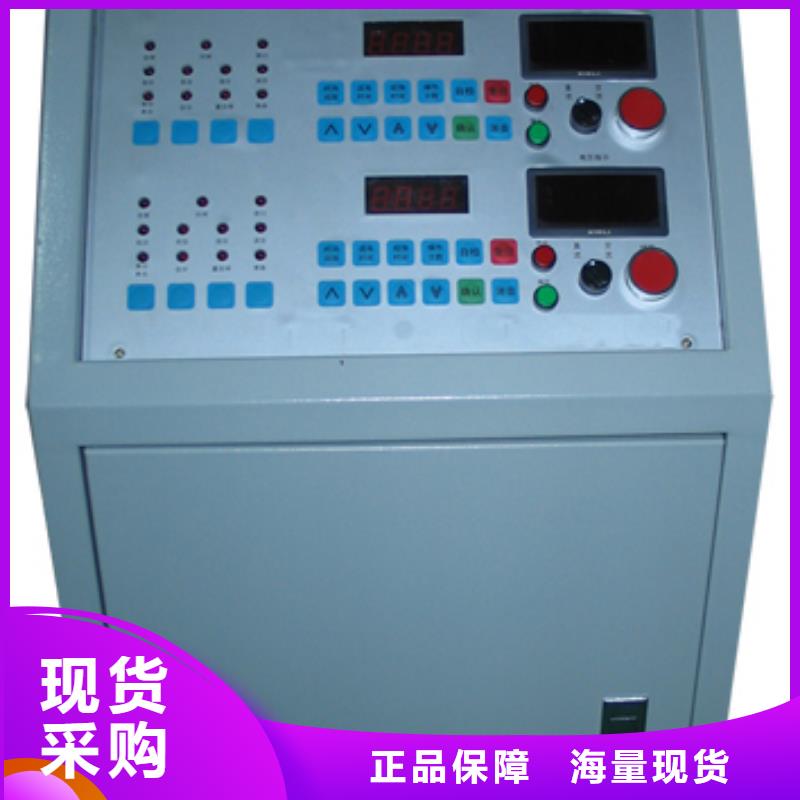

断路器瞬时延时动作特性测试台

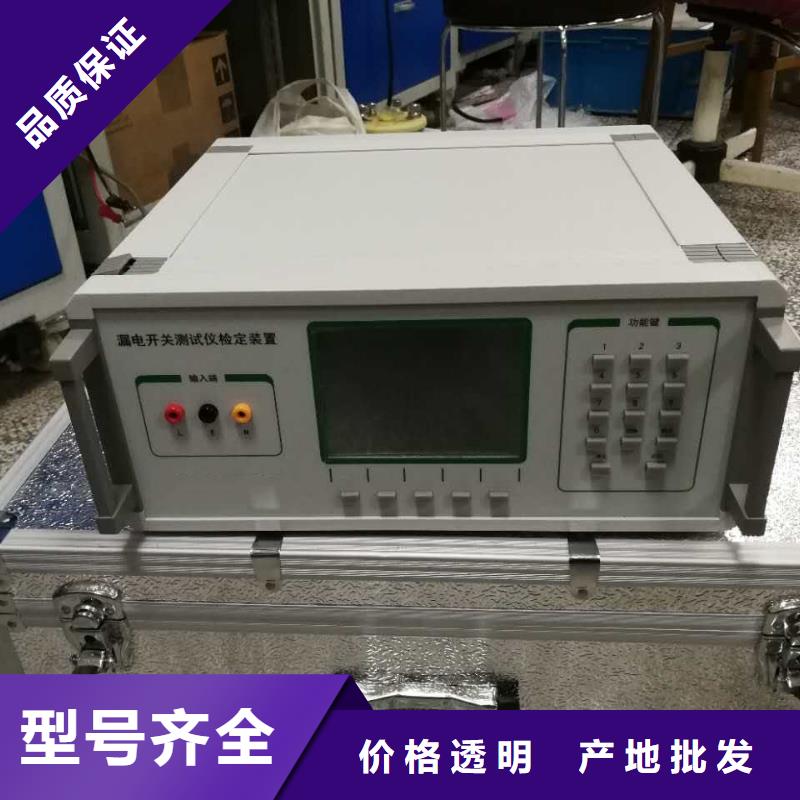

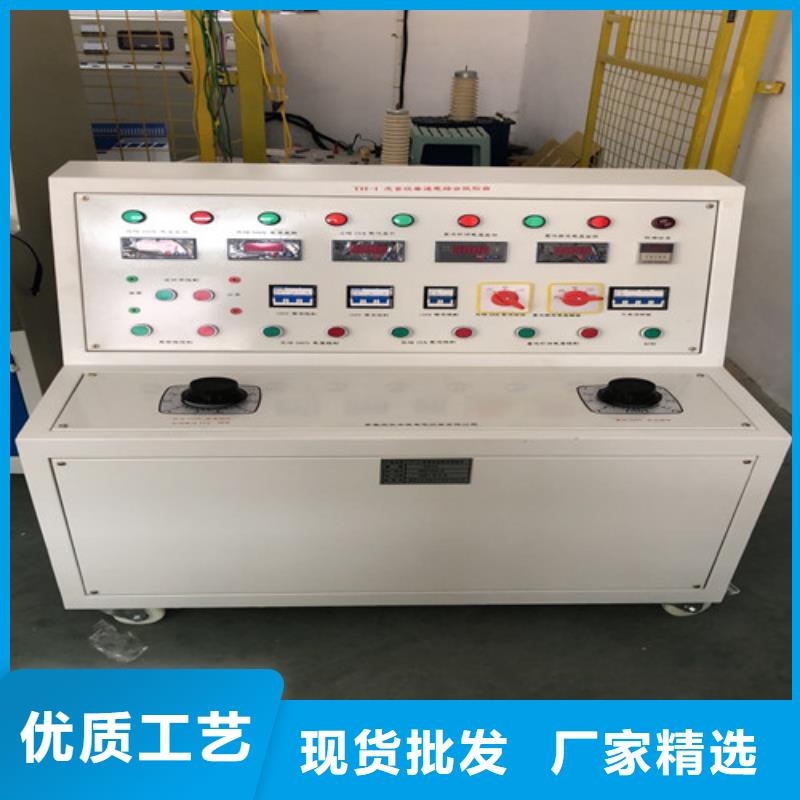

高低压开关柜通电试验台如 输入数字有误，按 DEL 删除即可。5.2 后面板介绍名称 说明电流校准端口 输入电流，用于对 LD-300 电流校准使用。Q 时间校准输出端 输出脉冲，用于对 LD-300 时间校准使用。5.3 分断时间及剩余动作电流的校准要执行漏电开关测试仪分断时间及剩余动作电流的校准：1.将被校准漏电开关测试仪与校准装置连接，打开校准装置和被校准漏电开 关测试仪。2.按 功能键，将校准装置切换到分断时间测试模式。3.设置动作电流。设置动作电流与被校漏电开关测试仪一致（实际使用过程 中，由于被校准漏电开关测试仪的动作电流值误差较大，因此，可以将校准装置 的动作电流值设置的稍微小一些，在 80％I△n～I△n 之间。如：被校漏电开关测试仪是 30mA，那么校准装置可以设置为 24mA ～30mA 中任意一个稍小一些的电流值）。设置动作电流值，按 -“数字键”- ，若需更改设置则按 。 如设置动作电流为 30mA，按，再按数字键“3”和“0”，再按 键确定。4.设置电流因子。设置校准装置的电流因子与被校漏电开关测试仪一致。按，屏幕显示如下图，有 1：（0.5＊I），2：(1＊I），3：（1.4＊I），4：（2＊I），5：(5＊I）五种电流因子供选择，按相应的数字键选择电流因子，再按 键。如设 置电流因子为 0.5＊I，则按数字键“1” 再按 ENT 键，屏幕上的值自动显示 为“0.5＊动作电流”的值（如动作电流值为 30mA，则值显示为 15mA）。5.设置分断时间。根据 JJF1283-2011 的要求，分断时间校准点为 20ms，50ms，100ms，200ms，500ms，1s，2s，5s，每点测量一次，分断时间选择（0.9～0.95）T（T 为漏电开关测试仪分断时间值），且 1×I△n 不必超过 5s，5×I△n不必超过 500ms。
