台区识别仪接线说明图1（前侧面板）电压输入：A相电压输入Ua黄色，B相电压输入Ub绿色，C相电压输入Uc红色，零线输入 Un 黑色。电流输入：A相电流输入 Ia黄色，B相电流输入 Ib绿色，C相电流输入 Ic红色，在关机状态下，把电压测试线的一端按黑、黄、绿、红分别接到仪器后面板的Un、Ua、Ub、Uc端子，电压测试线的另一端（可安装夹子）对应夹到变压器出线的Un、Ua、Ub、Uc上。钳形电流表现场钳接的方式，要根据现场环境和使用需要来选择。具体可选择的模式有一下几种：使用500A钳表进行分支测试如图所示，除了连接好电压的Ua、Ub、Uc、Un以外，将500A钳形电流表分别钳到待测试分支的分支零线上（或同时钳住分支A、B、C三相线）。接好线后开机，修改量程为“零序电流”。图2 使用500A钳表进行分支测试示意图使用500A钳表进行台区归属关系测试如图所示，首先在关机情况下连接好Ua、Ub、Uc、Un等电压线，然后将A、B、C三相钳形电流表分别钳住变压器的低压总出线的A、B、C三相低压铜排或低压电缆。接好线后开机，修改量程为“相电流500A”。图3 使用500A钳表进行台区归属测试示意图使用5A钳表进行台区归属关系测试如图所示，如果现场不方便使用500A钳表对低压铜排或电缆进行装钳，并且现场低压总铜排或电缆装有计量用电流互感器，则可以使用3只5A钳表进行电流信号的现场采集。接好线后开机，修改量程为“相电流5A”。

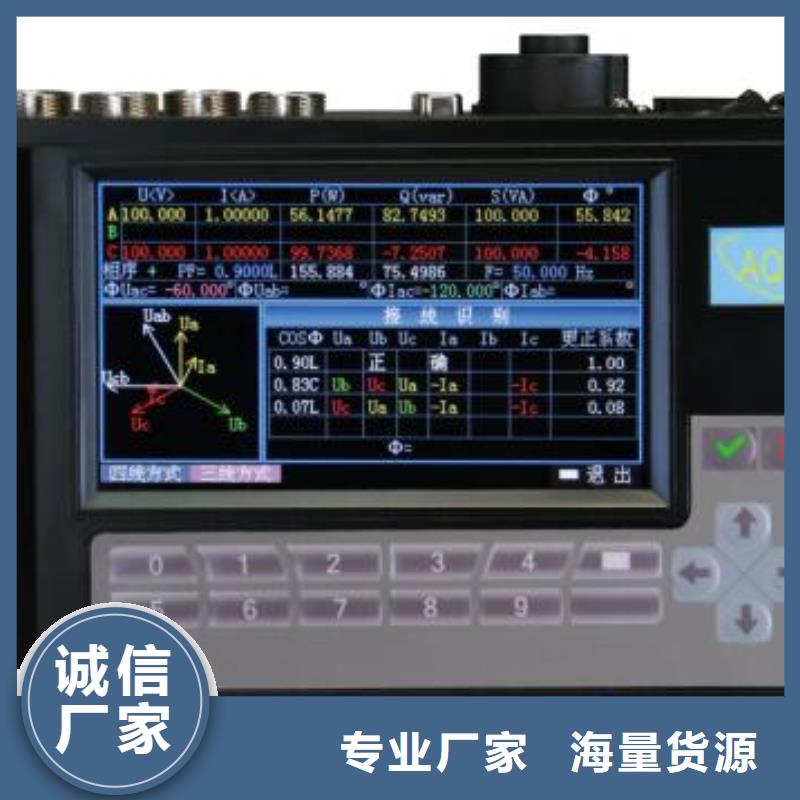

台区识别仪.测量三相电压、脉冲电流。12.仪器能显示出电压缺相的情况，自动在液晶屏给出提示。.仪器可对三相电压2－31次谐波进行测量。14.矢量图显示功能。仪器可将三相电压、三相电流的矢量关系图显示出来，方便检查低压用户计量装置的错接线情况。15.简单的示波器功能。仪器可以将三相电压、三相电流的实际波形图显示出来，使用者可对被测用户的波形情况一目了然。仪器具备自检功能，对因过压、冲击等原因导致部器件损坏情况出现时，仪器要对故障部分进行诊断并正确提示。17.仪器具备零火线自动识别功能，分机在进行台区或分支测试时，会自动识别零火线是否接对，并在屏幕上加以提示18.采用大屏幕真彩色全透液晶屏，阳光下依然清晰。中文及图形化显示，界面友好，显示直观，操作简单。19.导电硅胶按键操作模式，设计合理、操作简便，其寿命长、灵敏度高，避免了触摸屏方式在使用一段时间后容易发生故障导致无法操作，或操作灵敏度差而影响用户的正常使用仪器可将台区归属测试结果以记录的形式保存下来，包括：测试日期、测试时间、台变编号、电表编号、所属相别。21.测试记录可以通过U盘等移动存储设备拷贝到后台管理计算机，进行集中管理，能对数据记录进行分类统计，便于营销部门真实掌握各户的台区归属、相别归属、分支归属等信息；正确统计负荷分配情况、线损率等信息。22.为了保障操作的性，仪器具备多重保护。电源回路具备独立且可快速更换的保护元件。设备应用中当接线时误接入线电压后，仪器确保无损坏并对误接线情况进行提示，并且仪器不能执行测试操作。

台区识别仪当电表编号、电表量程都设置正确后，单击“确定”键即可保存相关数据。如要放弃保存，可以再次单击“取消”键，便可退出保存页。如果分机发出脉冲电流后，未得到主机发来的应答信息，将显示“该线路未安装主机”的提示信息。如果分机在该界面一开始就未接到有效电力载波数据帧，屏幕左上方将显示“N”符号，此时无法通过点击“确定”键发送电流。在该界面单击“取消”键，将返回主菜单界面。载波测试在分机主菜单界面，通过”键移动光标，使光标选中“2、载波测试”，单击“确定”键，进入载波测试界面也可在主菜单下，直接单击键，进入载波测试界面。图19进入载波测试界面，将红、黑两条分机测试线，歪头一端插入分机接线孔，另一端接入待测线路的单相电源插座或其他易接电处。注意，测试线只能承受AC220V的电压，切记不可将分机测试线接到AC380V或其他高于AC220V的电源中。测试线接好后，分机将显示该线路的交流电压，并开始接收主机发来的电力载波信号。一旦分机接收到完整的主机载波信号帧后，将显示该测试线路的主机编号（也就是变压器编号）被测线路所属相别以及该相线路主机、分机两端所测得的相电压等测试数据。由于数据较多，无法在一屏中完全显示，可以通过键上下翻页查看载波测试下的保存功能与综合测试的保存功能完全相同，请参考。当分机接入待测线路，大约10秒后仍未接收到完整的主机电力载波数据，分机将提示“该线路未安装主机”。在该界面单击“取消”键，将返回主菜单界面。电流测试在分机的主菜单界面下”键移动光标，使光标选中“3、电流测试”，单击“确定”键，进入电流测试界面也可在主菜单下，直接单击“3”键，进入综合测试界面。该界面下的接线方式以及注意事项与“载波测试”完全相同，即红、黑测试线歪头接到仪器的接线孔，表笔端接到待测线路，分机将显示接入线路的交流电压。红、黑表笔之间只能接到AC220V的相电压线路上，切记不可接入AC380V以及其他更高电压等级的线路。一旦进入该界面，分机将发送一组脉冲电流信号。并提示用户，可以再次单击“确定”键再次发送脉冲电流信号。该功能主要是应用于不使用电力载波通讯或不方便使用电力载波通讯的情况下，当分机发出电流脉冲时，借助第三方通讯方式，查询当分机发出脉冲电流后，主机是否接收到了有效脉冲电流信号。如果收到信号，主机将显示发出该信号的分机所在线路的台区及相别信息。
