以下是:电动机保护器测试仪的图文介绍



热继电器测试仪三相热继电器测试仪又称马达保护器校验仪在电力系统的运行和维护工作中,根据电力行业对电动机保护及馈线保护自动装置检查条例的规定,电动机保护器在投入运行后的每年都要进行全部的检验,以及在一定的周期内进行检验,因此电动机保护器的检验是一项长期的较为繁重的工作。为了便于电动机保护器测试工作有效方便的进行,我公司经过长期的试验,针对电动机保护器的性能特征,专业化的设计了TH-RJ型热继电器校验仪。该装置主要用于对电动机保护器和电流型电动机保护器、热继电器、热电偶的校验。而事实上,该仪器在大量实验基础上证实,它不仅能对所有的电流型电机保护器进行测试较验,而且还可以对所有的过流自动化保护装置进行相应的、有效的检验和测试。本仪器在设计上采用了先进的单片机控制技术,从而使该仪器在使用时操作简单方便。整个测试过程中性能可靠稳定、读数直观快捷,而高精度传感器的应用,则有效的保证了测试数据的准确性。




热继电器测试仪我公司在测试盒加装有接点状态指示灯,可方便用户进行手动调节维修接点齐度和测试压力。二、系统构成:1.继电器综合测试台主机 1台2.继电器测试座 1套3.测试盒 1套4.控制电脑(主机、液晶显示器) 1套5.测试台外形尺寸 1200×800×1430(mm)三、使用环境:1.电源供电电压:单相交流50HZ±2HZ 220V±10%功耗断开连接,将计算机与仪器断开连接,如图33所示。图33 全自动SF6密度继电器校验仪(断开连接)(9)断开连接后,列表清空,状态栏对应图标变成红色,状态栏提示显示为“连接已断开!”。 如图34所示。图34 全自动SF6密度继电器校验仪(连接已断开)(10)USB驱动程序安装说明打开文件夹中的“USB驱动程序“文件夹,打开后找到”“文件。双击安装USB驱动,运行界面如图35所示,点击下一步完成USB驱动程序安装,安装完成后需重插USB数据线。图35USB驱动程序安装注意:如果您通过以上方式无法正常安装”USB驱动程序”,那么请您在连接上“USB数据线“之后,通过Windows弹出的硬件向导中,查找“USB驱动程序”文件夹目录,如图36。图36 USB驱动程序文件夹目录选择对应您当前的操作系统文件夹中的硬件驱动,点击确定即可。九、注意事项1.现场校验SF6气体密度继电器时,断开与密度继电器相连的电源,以免损坏校验仪。2.去现场前带上工具箱,先检查工具箱内小气瓶的氮气气体贮量,带上所有开关用的过渡接头及工具。3.端子排上对应的报警信号线、闭锁信号线要从端子排上断开,以防其二次回路和其中信号线构成回路,影响测试。4.被校验的密度继电器不能平躺放置要立放,否则会造成校验不准确。5.密度继电器在校验的过程中不能有太大的振动。6.使用气瓶时可按以下提示进行操作。

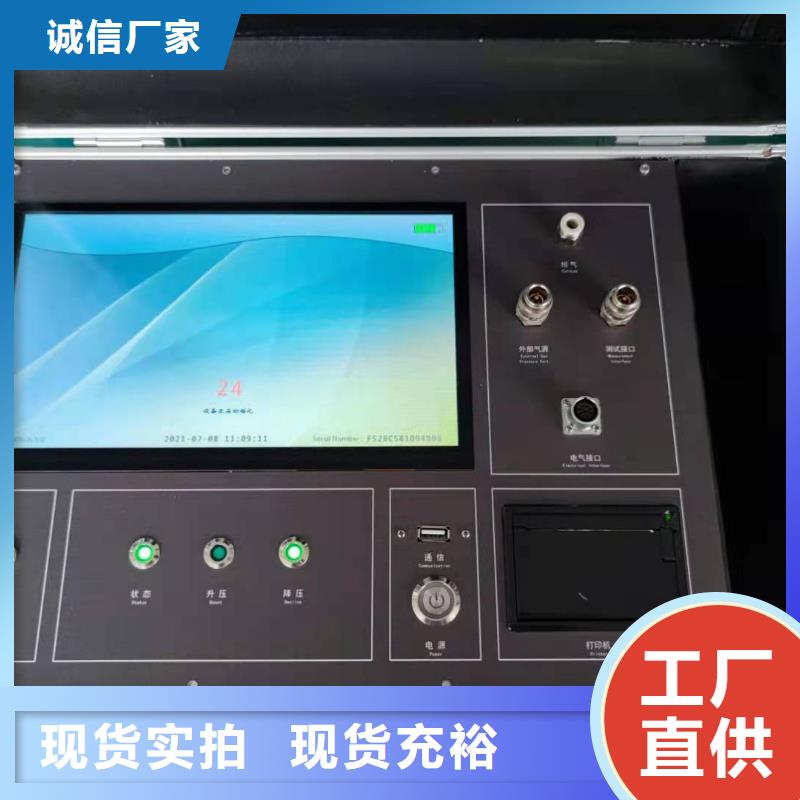

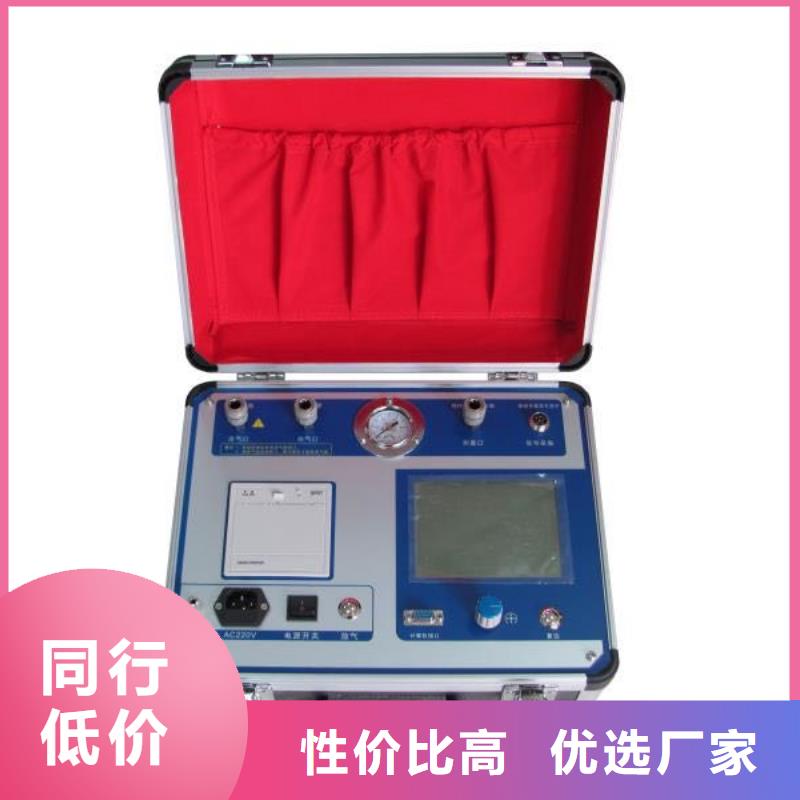

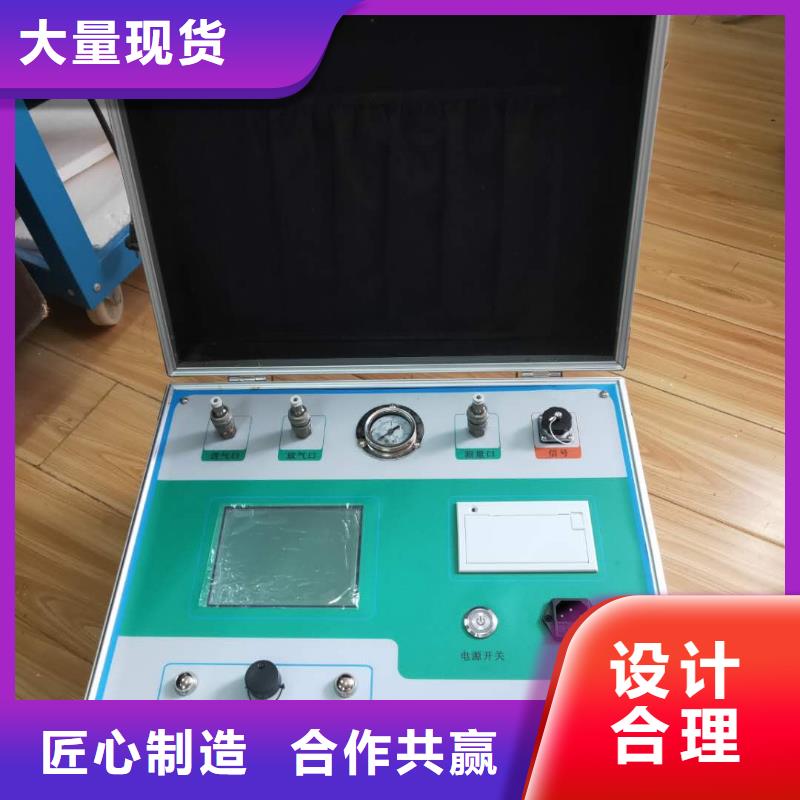

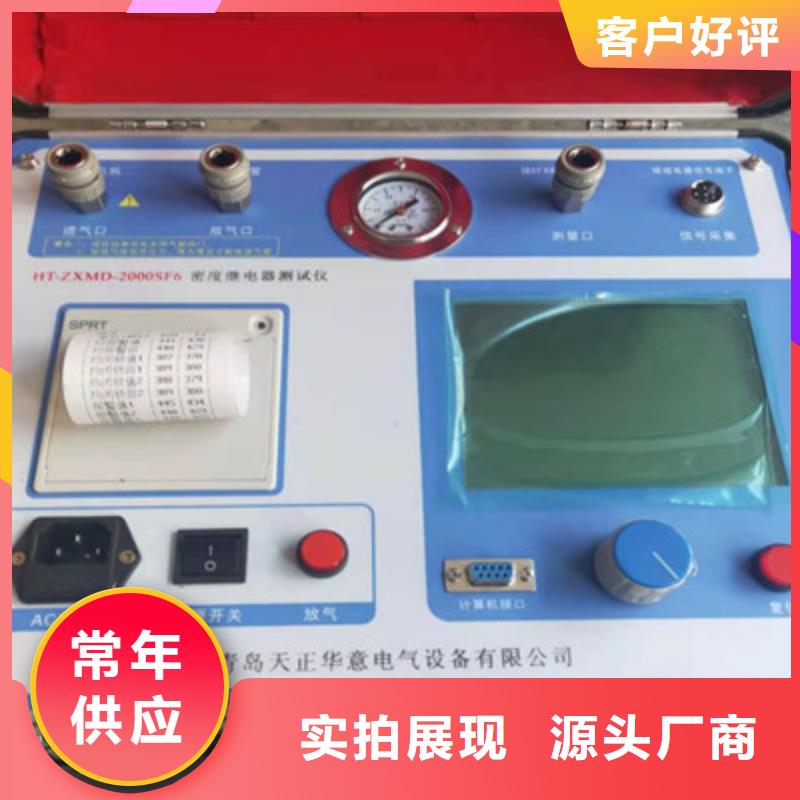

热继电器测试仪感谢您使用我公司的产品,智能型SF6气体密度继电器校验仪是本公司独立开发研制的高精密仪器,仪器关键器件全部采用精密进口件,通过高精度压力传感器及高精度A/D、D/A转换器,结合高性能32位ARM单片机和TI公司的高速信号处理芯片,能自动完成对SF6密度继电器及压力表的校验,能准确测量信号动作时当前温度下的压力值并自动完成任意环境温度至20℃时的标准压力换算,能通过USB通讯接口上传试验数据到计算机,同时可用U盘拷贝试验数据并自动打印试验数据且自动存储以备查阅,整个过程不须人工干预,并自动识别测试过程中的故障,体现了仪器“智能型”的特点。仪器具有高精度,高稳定性,高可靠性的特点。请用户在使用之前仔细阅读使用说明书并按步骤操作。概 述 ?进行密度继电器校验的必要性SF6开关是电力系统广泛使用的高压电器。SF6开关的可靠运行已成为供用电部门关心的问题之一。SF6气体密度继电器是用来监测运行中SF6开关本体中SF6气体密度变化的重要元件,其性能的好坏直接影响到SF6开关的运行。现场运行的SF6气体密度继电器因不常动作,经过一段时期后常出现动作不灵活、触点接触不良等现象,有的还会出现密度继电器温度补偿性能变差,当环境温度突变时常导致SF6密度继电器误动作。因此DL/T596-1996《电力设备性试验规程》规定:各SF6开关使用单位应定期对SF6气体密度继电器进行校验。



热继电器测试仪设定检测次数:确定选择温度模式:系统34.1选择信号模式:单信号确定退出图4在该界面中,首先设置“检测次数”,有1、2、3三种选择。该选项用于设置充放气的循环次数。接下来的“选择温度模式”菜单用于选择系统采集温度的方式,有“系统”和“手动”两个选项。“系统”是指由系统自带的传感器感测环境温度;“手动”是指由用户用红外测试密度继电器的内部温度,然后手动输入。温度设置完成后进入“选择信号模式”菜单。该菜单有三个选项,分别是“单信号”,“单闭锁”和“双闭锁”。下面分别对三个选项进行详细说明。单信号:选择单信号时,只能有一个测试信号接入仪器,单报警、单闭锁1和单闭锁2任选其一,由物理连接决定,系统自动识别。单闭锁:选择单闭锁时,系统有两个测试信号接入仪器,其中必须有单报警,而单闭锁1和单闭锁2任选其一,此时系统同时测试两个信号。双闭锁:选择双闭锁时,三个信号必须同时接入系统,此时系统同时测试三个信号。设置完该界面的所有选项后进入主测试界面,如图5所示。**年**月**日报警回复值报警值Pt 0.000Pt 0.000Pz。 0.000Pz。 0.000闭锁回复值 闭锁值1Pt 0.000Pt 0.000Pz。 0.000Pz。 0.000闭锁回复值2 闭锁值2Pt 0.000Pt 0.000Pz。 0.000Pz。 0.000准备完毕… 开始存储打印退出图5外界气路均准备好以后,点击“开始”,系统会按前面设定的检测方式自动完成全部检测。




“以人为本、质量保障、品质服务、追求卓越”始终是公司立基建业的宗旨和目标。天正华意电气设备(娄底市分公司)本着“不断进取、与时俱进”的思想时时激励自己,用优异卓著的“诚信”【微机继电保护测试仪】产品积j i参与国内外的市场竞争。




热继电器测试仪接点一接点二接点三同时校验仪器进入自动校验,底行显示‘校中请等待’。校验结束后,如果‘接点一降值’、‘接点二降值’和‘接点三’和‘设定值’差别小于‘允许误差’,界面变为‘继电器合格 按确认键保存记录’,否则显示‘继电器不合格 按确认键保存记录’。按F1键关闭充气阀和排气阀,按F2重新进行测试,按OK键保存数据,按ESC键返回到主界面。说明:1、测量数据保存后,可在历史查寻中查看、打印。2、可以调节进气阀和出气阀控制校准速度。5.3.10带4~20mA输出的密度继电器的校验对电子式密度继电器进行校验时,需要将模拟信号线将密度继电器的4~20mA的信号接入仪器面板上的模拟信号处。模拟信号线一段的红色鳄鱼夹接“+”,黑色鳄鱼夹接“—”。其余测量过程方法与上述机械表相同。5.4仪器自校准5.4.1 输入密码按、?键更换输入域,按F1、F2增减数值,按OK键如输入的密码正确则进入仪器自校准界面,按ESC键返回主界面。说明:仪器密码为“0000”。5.4.2 仪器自校准按或、?键更换输入域,按F1、F2增减数值,按OK键获取当前测量值,按ESC键返回主界面。当输入域为“保存自校准数据”时,按OK保存数据。说明:务必把输入域为“保存自校准数据”后,按OK保存数据。5.5历史查寻按键查看前一页或后一页,按F1打印数据,按F2删除所有历史记录。按ESC键将返回主界面。5.6系统时钟修改按或、?键更换输入域,按F1、F2增减数值,按OK键保存时间,按ESC键返回主界面。
