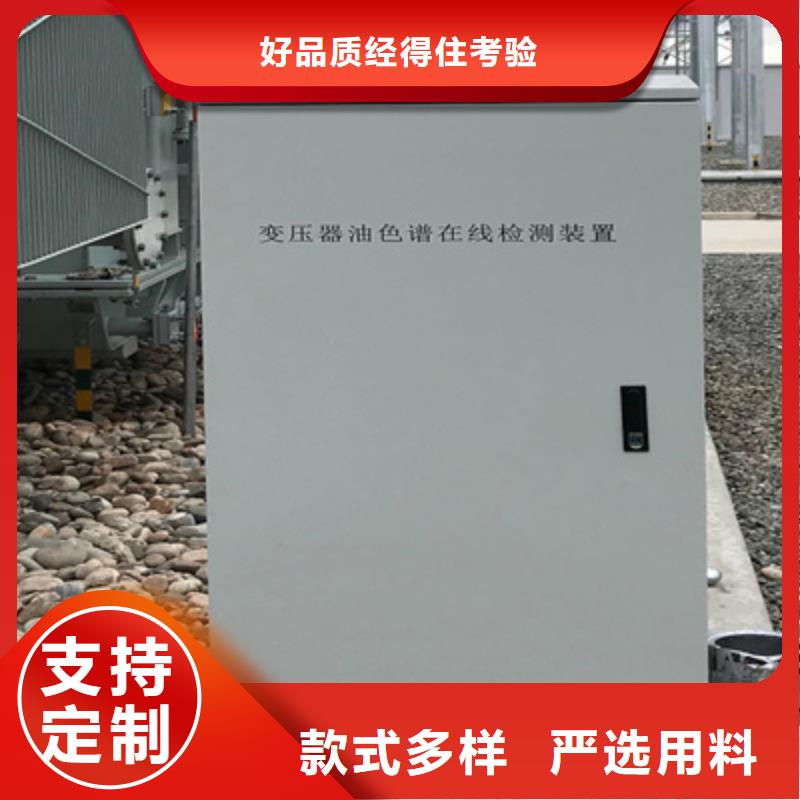

变压器油色谱在线监测系统无元器件损坏现象。6、电压暂降、短时中断抗扰度试验装置能承受GB/T 17626.11-2008中规定的试验等级为40的持续时间10个周波的电压暂降、短时中断抗扰度试验。7、承受阻尼振荡磁场抗扰度试验装置的外壳端口能承受GB/T 17626.10中规定的试验等级为5级的阻尼振荡磁场抗扰度试验。同时，干扰消失后，装置正常工作。2.6连续通电出厂前，在常温下进行不小于72h的连续通电试验，装置各项参数和性能指标符合企标。2.7要求防护等级：IP563产品功能介绍3.1数据采集功能运用气相色谱分析原理，采用真空与电磁振荡相结合的脱气技术，应用复合型色谱柱气体分离方法，使用基于集成传感技术的检测器，实现对变压器油中溶解的多组分气体H2、CO、CH4、C2H6、C2H4、C2H2的在线检测，可辅助实现CO2及微水H2O的检测。3.2工作原理电力变压器、电抗器、套管等充油高压电气设备，通常采用油、纸\纸板组成绝缘系统。当设备内部发生热故障、放电性故障或油、纸老化时，会产生多种故障气体，这些故障气体溶解于油中。不同类型的故障产生的气体组份及浓度也不同，因此故障气体组份可以反映不同类型的故障。利用气相色谱分析法对故障气体组份进行定性、定量分析，获得气体组份及其含量，实现对变压器的故障诊断。

变压器油色谱在线监测系统仪器的故障与排除没有色谱峰故障判断检查方法和修理1．记录器接触不良1．检查记录器接线2．记录器故障2．看仪器说明书，排除记录器故障3．进样器温度太低3．增加进样器温度4．注射器堵塞4．更换注射器5．放大器电源断开5．检查放大器， 6．没有载气通过6．检查载气流路是否堵塞，或气瓶中气源用完7．硅橡胶漏气7．更换硅橡胶8．无火8．点火9．FID极化电压接触不良9．排除极化电压连接不良现象正常滞留时间而灵敏度下降故障判断检查方法及修理1．注射器漏气1．更换注射器2．灵敏度的选择不当2．选择适当的灵敏度3．载气漏3．探漏并做相应的处理4．氢气和空气流量选择不当（FID）4．调正它们的流量5．检测器无高压（FID）5．装上高电压拖尾峰故障判断检查方法及修理1．进样管污染1．清洗进样器管子2．层析柱炉温太低2．增加层析柱温度 3．进样温度太低3．调高进样器温度5．层析柱选择不当4．选择适当的色谱柱伸舌峰故障判断检查方法及修理1．样品量太大1．降低样品量2．样品凝集在系统中2．先提高柱温，再选择适当的进样器，色谱柱，检测器温度色谱峰分离不好故障判断检查方法及修理1．柱过短1．选择较长色谱柱2．固定液流失2．更换层析柱或老化色谱柱3．柱温度太高3．降低柱温4．固定液选择不正确4．选择适当色谱柱5．载气流速太高或太低5．调整载气流量平顶峰故障判断检查方法及处理1．放大器输入饱和1．降低样品量，降低放大器灵敏度2．记录器零点位置发生变化2．检查记录器零点位置并做相应的处理基线突变故障判断检查方法及处理1．外电场干扰1．排除影响仪器正常工作的外电场干扰2．电源插头接触不良2．把电源插座安装牢固3．氢气、空气流量选择不当3．重新调整氢气和空气的流量恒温操作时有不规则基线波动故障判断检查方法及修理1．仪器安装的位置不好
