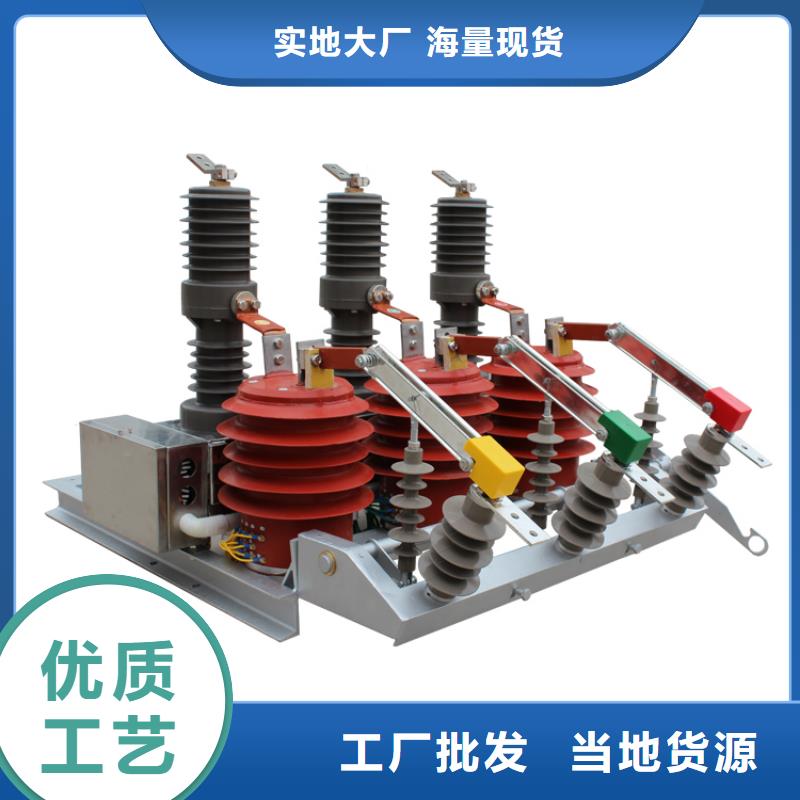

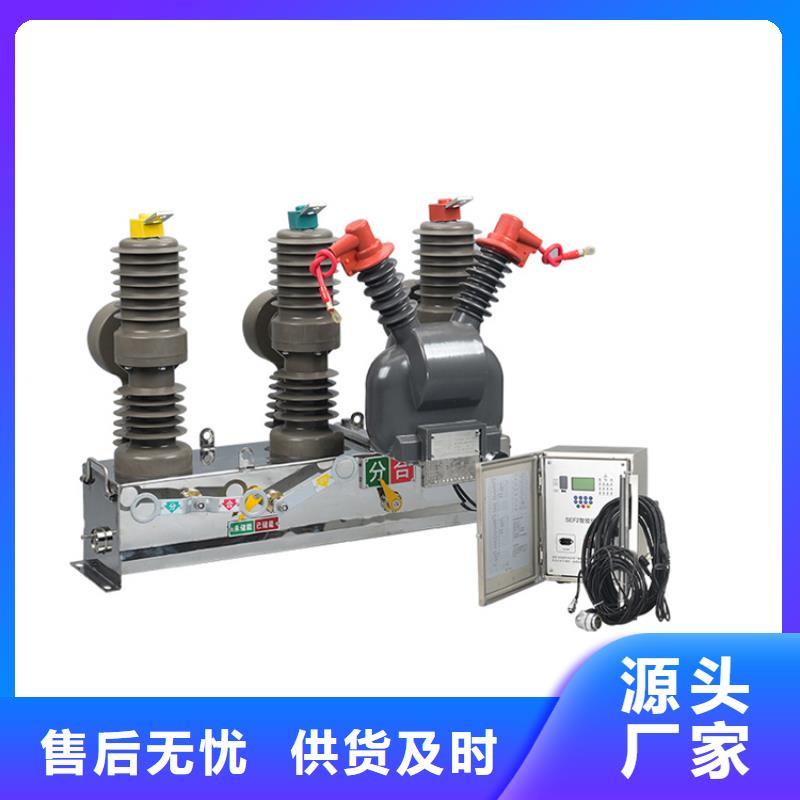

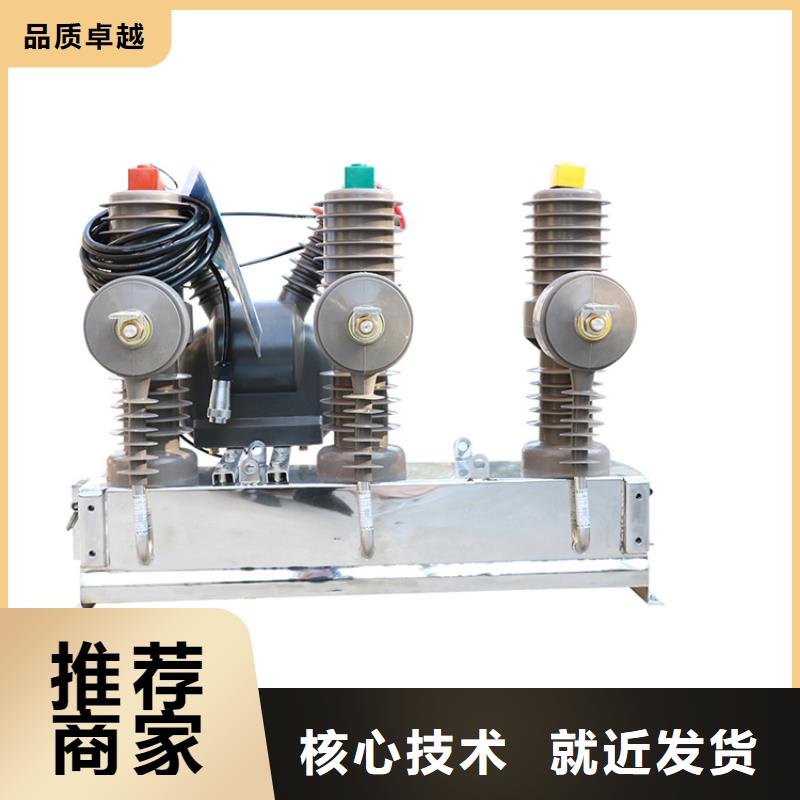

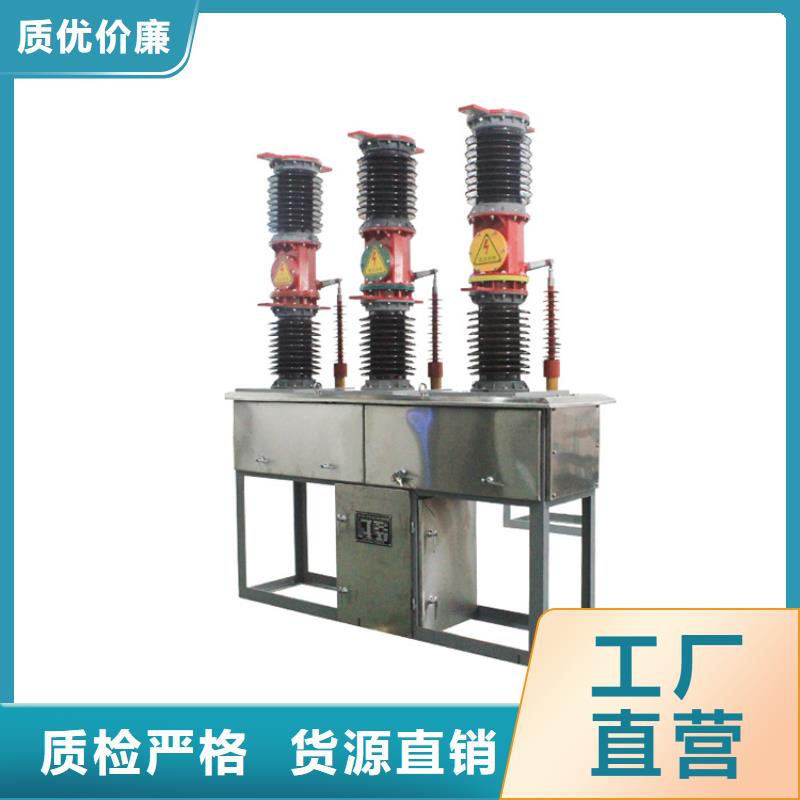

“高压真空断路器”因其灭弧介质和灭弧后触头间隙的绝缘介质都是高真空而得名；其具有体积小、重量轻、适用于频繁操作、灭弧不用检修的优点，在配电网中应用较为普及。发展简史1893年，美国的里顿豪斯提出了结构简单的真空灭弧室，并获得了设计专利。1920年瑞典佛加公司次制成了真空开关。1926年美国索伦森等公布的研究成果也显示了在真空中分断电流的可能性，但因分断能力小，又受到真空技术和真空材料发展水平的限制，尚不能投入实际使用。随着真空技术的发展，50年代美国才制成批适用于切断电容器组等特殊要求的真空开关,分断电流尚停在4千安的水平。由于真空材料冶炼技术上的进步和真空开关触头结构研究上所取得的突破，1961年，美国通用电气公司开始生产15千伏、分断电流为12.5千安的真空断路器。1966年试制成15千伏、26千安和31.5千安的真空断路器，从而使真空断路器进入了高电压、大容量的电力系统。80年代中期，真空断路器的分断能力已达100千安。中国从1958年开始研制真空开关，1960年西安交通大学和西安开关整流器厂共同研制成批6.7千伏、分断能力为600安的真空开关;随后又制成10千伏、分断能力为1.5千安的三相真空开关。1969年华光电子管厂和西安高压电器研究所制成了10千伏、2千安单相快速真空开关。70年代以后，中国已能独立研制和生产各种规格的真空开关。 真空断路器通常可分多个电压等级。低压型一般用于防爆电气使用。像煤矿等等。

国内主要依据标准： JP3855-96《3.6～40.5kV交流高压真空断路器通用技术条件》 DL403-91《10～35kV户内高压断路器订货技术条件》 这里需要说明：IEC标准中并无与我国JB3855相对应的专用标准，只是套用《IEC56交流高压断路器》。因此，我国真空断路器的标准至少在下列几个方面高于或严于IEC标准： (1)绝缘水平：试验电压IEC中国 1min工频耐压(kV)2842(极间、极对地)48(断口间) 1.2/50冲击耐压(kV)7575(极间、极对地)84(断口间) (2)电寿命试验结束后真空灭弧室断口的耐压水平：IEC56中无规定。我国JB3855一96规定为：完成电寿命次数试验后的真空断路器，其断口间绝缘能力应不低于初始绝缘水平的80%，即工频1min33.6kV和冲击60kV。 (3)触头合闸弹跳时间：IEC无规定，而我国规定要求不大于2ms。 (4)温升试验的试验电流：IEC标准中，试验电流就等于产品的额定电流。我国DL403-91中规定试验电流为产品额定电流的110%。 2.真空断路器的主要技术参数真空断路器的参数，大致可划分为选用参数和运行参数两个方面。前者供用户设计选型时使用；后者则是断路器本身的机械特性或运动特性，为运行、调整的技术指标。 工作原理 真空断路器的工作原理是：当动、静触头在操作机构的作用下分闸时，触头间产生电弧，触头表面在高温下挥发出蒸汽，由于触头设计为特殊形状，在电流通过时产生一磁场，电弧在此磁场作用下沿触头表面切线方向快速运动，在金属圆筒(屏蔽罩)上凝结了部分金属蒸汽，电弧在自然过零时就熄灭了，触头间的介质强度又迅速恢复起来。 技术参数 播报 编辑 参数名称单位型号 ZN28-12/1250-20ZN27-12/1250-31.5ZN27A-12/3150-40 电压参数 额定电压kV10 电压11.5 绝缘水平 工频耐压极间、极对地42 断口间48 冲击耐压极间、极对地75 断口间84 电流参数额定电流A125012503150 额定短路开断kA2031.540 额定峰值耐受电流kA5080100 4S短时耐受电流kA2031.540 额定短时关合电流(峰值)kA5080100 额定单个电容器组开断电流A630800 额定背对背电容器组开断电流A400400 寿命额定短路开断电流次数次505030 机械寿命次10000 其它额定操作顺序分-0.5s-合分-180s-合分分-180s-合分-180-合分 全开断次数不大于60 配用操动机构CD或CT机构

(1)保证动、静触头的良好接触，并使其接触电阻少于规定值。 (2)满足额定短路状态时的动稳定要求。应使触头压力大于额定短路状态时的触头间的斥力，以保证在该状态下的完全闭合和不受损坏。 (3)抑制合闸弹跳。使触头在闭合碰撞时得以缓冲，把碰撞的动能转弹性势能，抑制触头的弹跳。 (4)为分闸提供一个加速力。当接触压力大时，动触头得到较大的分闸力，容易拉断会闹熔焊点，提高分闸初始的加速度，减少燃弧时间，提高分断能力。触头接触压力是一个很重要的参数，在产品的初始设计中要经过多次验证、试验才选取得比较合适。如触头压力选得太小，满足不了上述各方面的要求；但触头压力太大，一方面需要增大合闸操作功，另外灭弧室和整机的机械强度要求也需要提高，技术上不经济。 接触行程 真空断路器毫无例外地采用对接式接触方式。动触头碰上静触头之后就不能再前进了，触头接触压力是由每极触头压缩弹簧(有时称作合闸缓冲弹簧)提供的。所谓接触行程，就是开关触头碰触开始，触头压簧施力端继续运动至终结的距离，亦即触头弹簧的压缩距离，故又称压缩行程。 接触行程有两方面作用，一是令触头弹簧受压而向对接触头提供接触压力；二是保证在运行磨损后仍然保持一定的接触压力，使之可靠接触。一般接触行程可取开距的20%～30%左右，10kV的真空断路器约为3～4mm。 真空断路器的实际结构中，触头合闸弹簧设计成即使处于分闸位置，也有相当的预压缩量，有预压力。这是为使合闸过程中，当动触头尚未碰到静触头而发生预击穿时，动触头有相当力量抵抗电动力，而不致于向后退缩；当触头碰接瞬间，接触压力陡然跃增至预压力数值，防止合闸弹跳，足以抵抗电动斥力，并使接触初始就有良好状态；随着接触行程的前进，触头间的接触压力逐步增大，接触行程终结时，接触压力达到设计值。接触行程不包括合闸弹簧的预压缩量程，它实际上是合闸弹簧的第二次受压行程。
