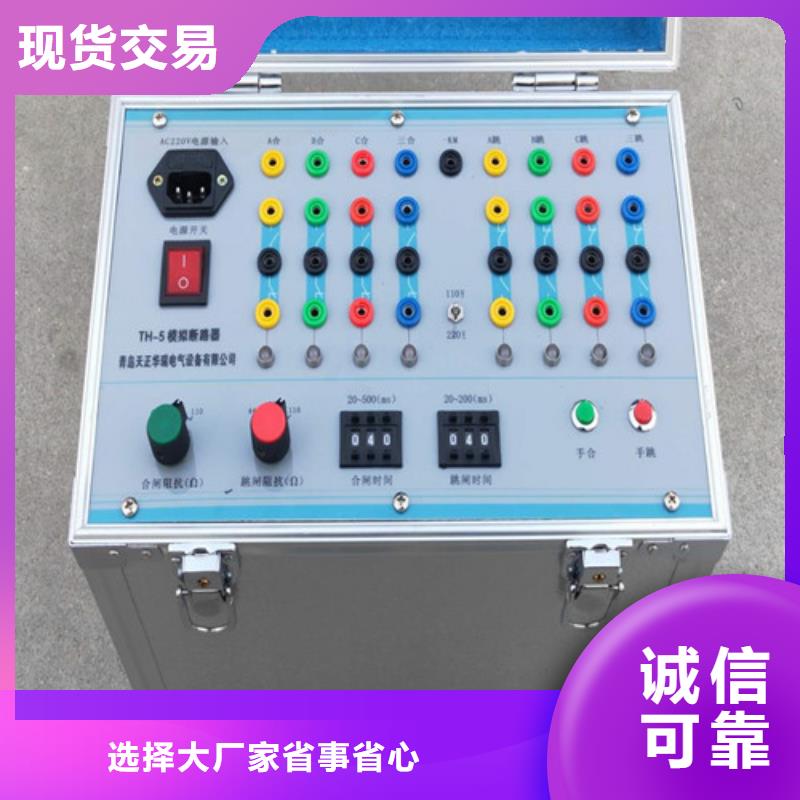

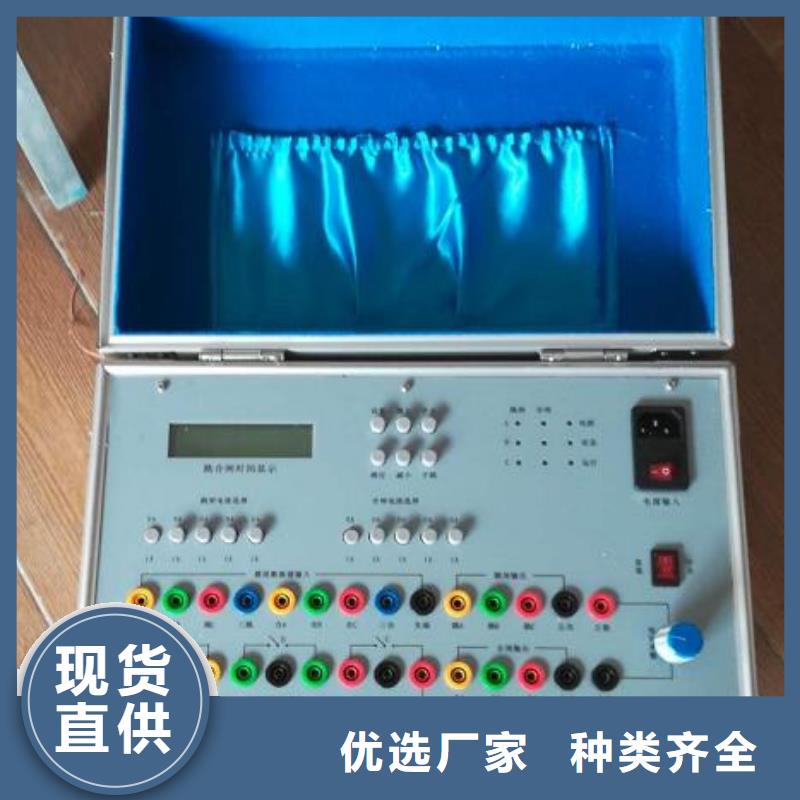

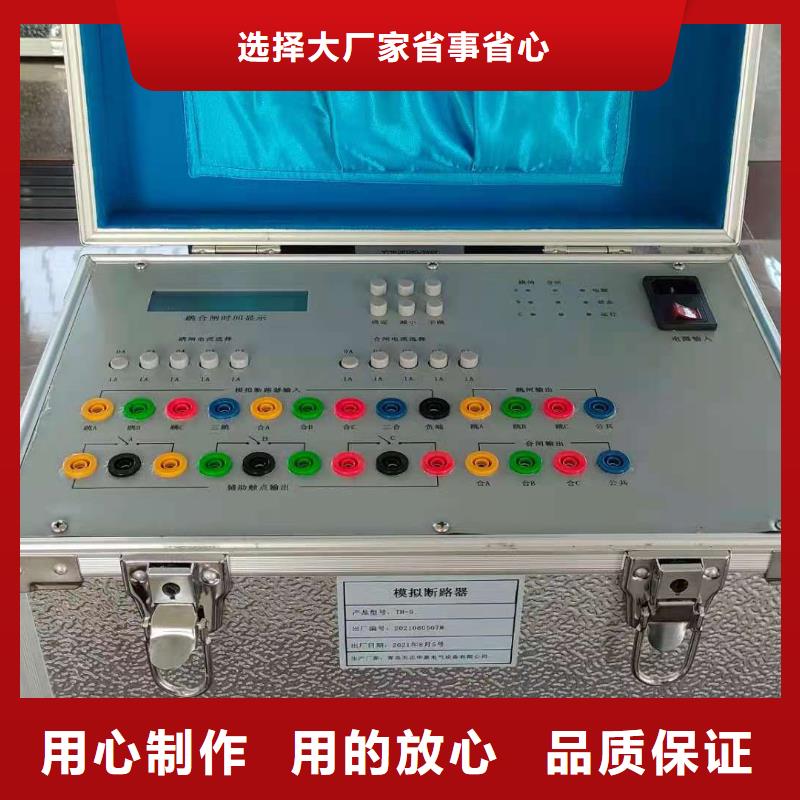

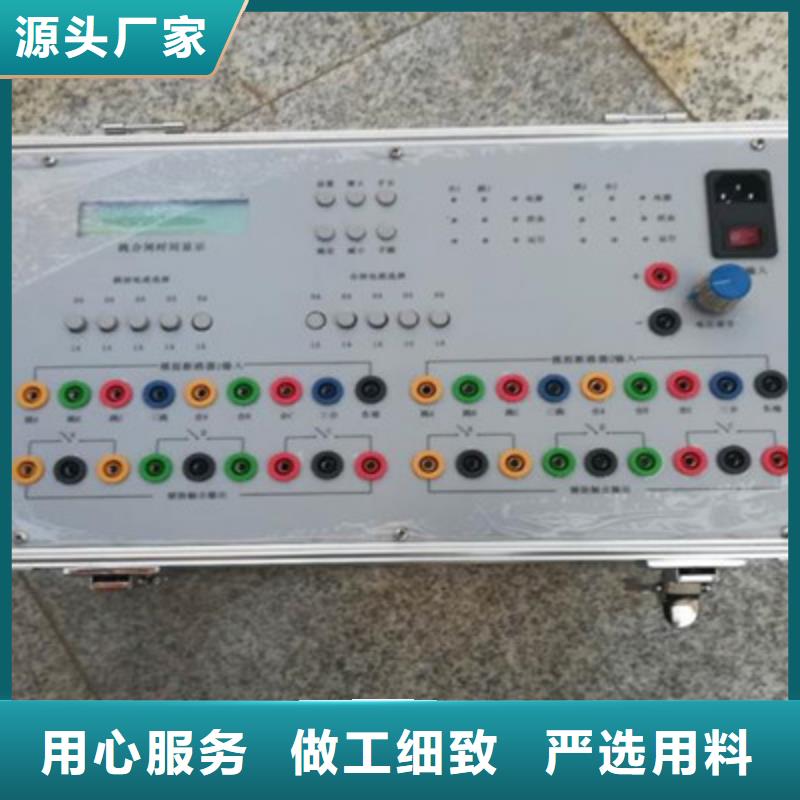

模拟断路器模拟断路器与保护测试仪配合进行保护装置整组传动试验系统接线图模拟断路器与测试仪及保护装置相配合使用，替代实际断路器，可以进行保护装置动作跳合断路器的整组传动试验，请参见图3。图3是按双跳闸电流线圈试验接线，当只有一路跳闸电流时，别一路不接。在保护装置的测试过程中，模拟断路器在二次回路中的接线方法是将实际断路器的跳、合闸线圈的接线从二次回路中退出，将模拟断路器装置的A、B、C的跳、合闸线圈对应地接入二次回路中，与保护和测试仪配合，完成保护装置的整组测试（如图4，只以A相单组跳闸跳圈为例）。图4 接入实际二次回示意图在图4中，“断路器接线”是指黑框内的接线为实际断路器在二次回路中的接线，“断路器模拟装置”黑框内的接线为试验时断路器模拟装置在二次回路中的接线。当断路器在系统故障时的跳闸方式为分相跳闸时，模拟断路器的输出接点按A、B、C的相别分别接入测试仪；当断路器在系统故障时的跳闸方式仅为三相跳闸时，模拟断路器的输出接点可以任意接入测试仪A、B、C的某一相；模拟断路器装置的常开或常闭输出接点对应于二次回路中（不包括操作回路中与跳、合闸线圈串联的断路器辅助接点）断路器的常开或常闭接点，可根据试验需要接入保护装置中。模拟断路器与测试仪的接线是将断路器模拟装置的接点输出（模拟实际断路器辅助接点）的常开或常闭接点接入测试仪的开入量端子。

模拟断路器配电开关模拟试验盒是我公司根据市场需求，结合现场试验经验研制开发出体积小、重量轻。锂电池供电、便携式的新型FTU、DTU、TTU等试验用的配电开关试验盒。本装置可以模拟3路跳闸开关和3路合闸开关。可模拟在配网 FA 测试中现场开关作用，通过将原开关端子的遥信、遥控接点拆下接入模拟开关盒，保证在不停电的情况下顺利完成 FA 测试实验。本产品具有多种供电方式1、交流供电：AC165V～250V。2.直流供电：DC10V～60V。3.也可以通过内部大容量锂电池供电。一次充电可以连续使用半个月。极大的方便了用户的使用。本产品包含 1 组遥控合闸输入端子、1 组遥控分闸输入端子、3组分位遥信接点、3组合位遥信接点，均为固态继电器接点，可以通过 设置开关设置合闸和分闸动作延时。另外，本产品还可以通过合闸和分闸按键实现手动合闸和手动分闸操作，从而来模拟实现断路器的的跳/合闸动作。主要技术指标供电电压输入：AC165V～250V 或 DC10V～60V或内部锂电池供电跳合闸输入电压：DC 24V≤ Vin ≤240V合闸时间选择：0ms～500ms, 步长1ms延迟时间精度：≤2ms跳闸时间选择：0 ms -500ms步进1ms延迟时间精度：≤2ms常开/常闭输出接点容量：DC12～220V /5A工作环境:温度-10℃～ ＋45℃，湿度 90％不冷凝外形尺寸：30（L)＊18(W)＊17(H)cm使用方法1.接线用配电开关模拟试验盒做测试时，在电源开关关断的情况下将输入电源接至试验盒面板的电源输入端子，遥合输入和遥分输入接入开关试验盒面板上对应的分闸输入/合闸输入端子。输出端继电器信号接入测试设备对应的合位及分位信号输入。
