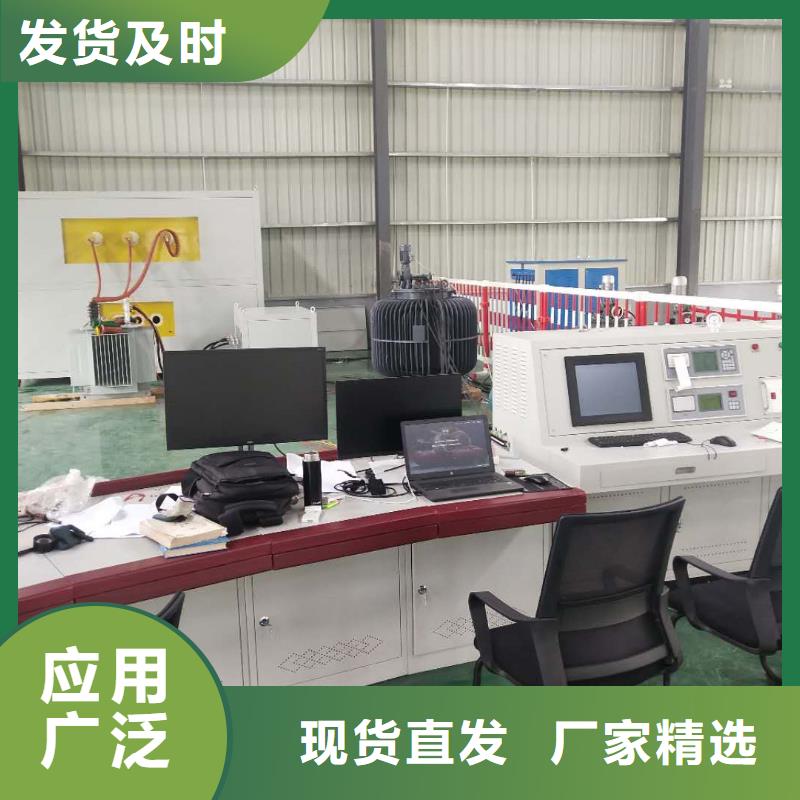

常年供应变压器综合特性测试台-报量

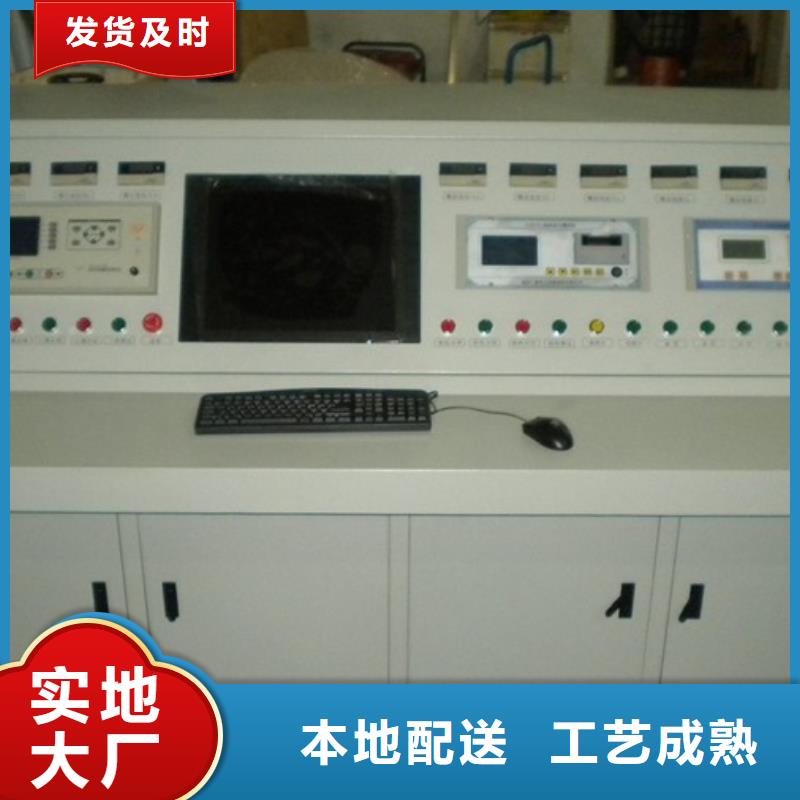

变压器测试台 变比组别、直流电阻试验变比组别测试点击变比组别试验选项，进入图3 界面。图3变比组别测试1.测量类型：三相变压器的测试；环境温度、环境湿度：可以对于当前温度和湿度下的测试结果进行保存，便于以后查询和换算。2. 接线方式：将测试线夹头按照低压黄绿红和高压黄绿红顺序夹至 变压器三相低压侧和高压侧；3. 试验操作步骤：点击“开始测试”按钮，然后软件会接受返回的数据显示在对应的分接档位。4. 注意事项：该试验，铭牌信息参数设置中的分接档位和分接间距对于仪器的测试结果有着直接联系，请设置时按照被试变压器的实际参数进行设置。直流电阻测试点击直流电阻试验选项，进入图4 界面。图4 直流电阻试验1. 数据显示：界面中左边为CH1通道（高压通道），右边为CH2通道（低压通道），显示使用的电流和测试结果电阻值。 通道、电流档位选择：高压通道，勾选后，启动此通道，低压通道，勾选后，启动此通道。下拉选择电流档位。分接选择：需要下拉选择当前测试被试品的分接档位，便于记录相应档位的数据。环境温度、环境湿度：可以对于当前温度和湿度下的测试结果进行保存，便于以后查询和换算。2. 接线方式：将测试线夹头按照低压黄绿红和高压黄绿红顺序夹至 变压器三相低压侧和高压侧；3. 试验操作步骤：3.1.选择好启动通道和电流档位，将“环境温度”“环境湿度”进行填写；3.2.点击“开始测试”，然后等待仪器返回数据即可，点一次“开始测试”，可以完成这一个分接所有的阻值测试。第四章 空载损耗试验操作说明与工作原理此试验可以与“90％和110％额定电压的空载损耗试验”一起完成。点击空载损耗试验选项，进入图5 界面。图5空载损耗试验试验参数会根据铭牌参数自动导入，不需要作改动低压空载损耗测试（界面如图5）1. 数据显示：界面中“试验数据”栏目中显示实时的三相有效值电压及其平均值、三相平均值电压及其平均值、、三相有功功率及其功率和、波形因数、空载电流％、空载损耗以及试验频率；“空载试验数据记录”保存已提取的试验数据；2. 接线方式：将测试线夹头按照 a、b、c 顺序夹至变压器三相低压套管，高压侧开路；3. 试验操作步骤（CT/PT档位根据产品参数自动选择）：3.0.选择额定电压3.1.点击 “开始测试”，软件会自动吸合接触器，自动升压，自动保存数据，自动降压，自动断开接触器，自动停止。
