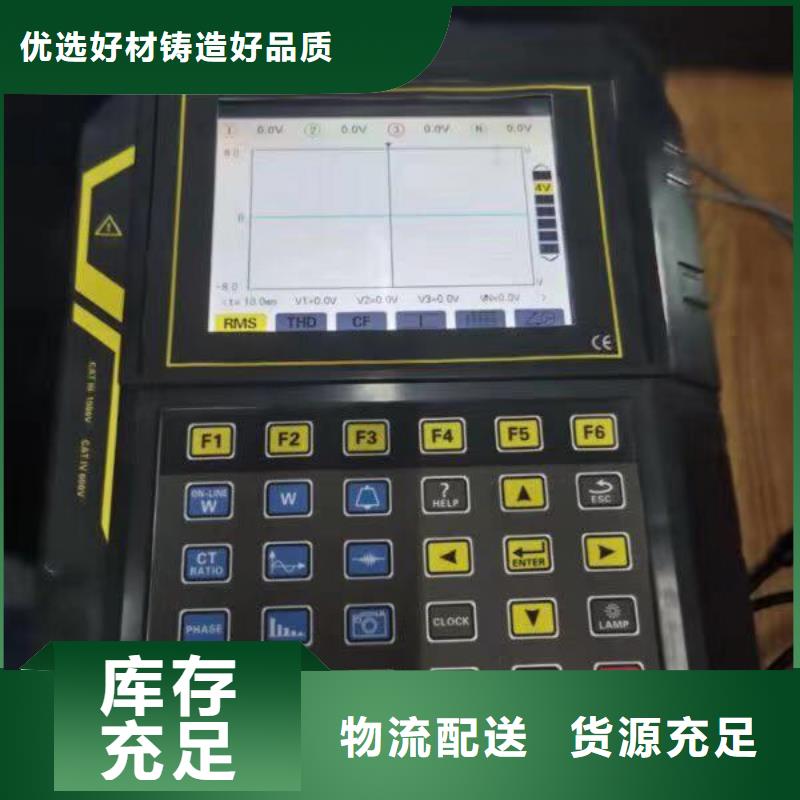

相位伏安表必须严格按照手册说明进行连线，I1、I2、I3不能插反。测试完毕后必须先将测试线撤离被测线路，才能从仪表上拔出。本仪表的相位测试关系：U1U2、U2U3、U3U1、I1I2、I2I3、I3I1、U1I1、U2I2、U3I3，都是前一路信号超前后一路信号的相位。U1、U2、U3电压插孔和对应电流钳上向右方向箭头为同名端。相位测试时电流输入钳夹的方向与钳夹上箭头方向一致。本仪表能测试三相交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率、有功功率、无功功率、视在功率、功率因数、三相电流矢量和，判别相序、感性、容性电路等。测试接线如下：单相测试：将被测电压线L、N对应接入仪表的U1黄、COM黑插孔，电流钳I1钳住被测L线路。也可以连接U2绿、COM黑、I2或U3红、COM黑、I3测试。三相四线测试：将被测电压线UA黄、UB绿、UC红、N黑对应接入仪表的U1黄、U2绿、U3红、COM黑插孔，将电流钳I1、I2、I3对应钳住被测线路IA、IB、IC。三相三线测试：将被测电压线UA黄、UC红、UB绿对应接入仪表的U1黄、U3红、COM黑插孔，电流钳I1、I3对应钳住被测线路IA、IC。参考接线图见后。测试时，可以根据各种相位关系判断感性容性负载、相序、极性，若U1I1相位显示在00～900范围，则被测负载为感性，显示在2700～3600范围，则被测负载为容性；若显示相位都接近1200，则为正相序，且极性相同；若显示相位接近1200和3000,正相序，且极性相反(可能有电流钳夹反或线路接线反)，其他情况为反相序(不考虑缺相)。

相位伏安表测试时用Ua、Ub、Uc三个电压通道和Ia、Ib、Ic三个电流通道进行测量。屏幕下一行为提示行，提示可进行的操作。10．谐波测试界面，如图十三所示：此屏显示各相电压和电流的谐波含量，从左到右依次为A相电压（用黄色来显示）、B相电压（用绿色来显示）、C相电压（用红色来显示）A相电流（用黄色来显示）B相电流（用绿色来显示）、C相电流（用红色来显示），其中THD为各相的电压波形畸变率（即谐波失真度），RMS为各相电压和电流的有效值，01次为基波电压和基波电流（用实际幅值表示），以下依次为其它各次谐波的数值，以有效值形式和基波的百分比两种形式表示，以数据表的形式显示1-21次电压谐波。图十三、谐波测试11．历史数据界面，图十四、历史数据，记录查询屏如图十四所示。此屏可以查阅所保存的差动分析测试记录。包括：当前记录条数、总记录条数、变压器组别、高压CT接法、低压CT接法、记录保存时间、变电站名称、变压器编号。屏幕下一行为提示行，提示可进行的操作，按上下键查看前（后）一条记录；按【F5】键删除全部记录。系统校准界面，图十五、系统校准，此界面为调试专用界面，仅供出厂前调试用，用户无法进入。五、使用方法测试仪配有一条4芯的电压测试线和三只电流测试钳。电压测试线用来接入被测电压信号，其中用黄色导线接电压的A相、绿色导线接电压的B相、红色导线接电压的C相；每只钳子分别对应一个钳表接口，不能互换，否则会影响测试精度，每只钳表中间有一个圆标贴，显示出钳表的相别和极性（标N的一端为电流的流出端，在使用接线要注意极性，接反会影响测试结果）。在测试过程中要注意的问题：1、要在测试前插好电流测试钳，严禁先夹测试线后插入电流钳插座，这相当于电流测试钳二次开路，容易产生开路高压，损坏仪器。测试完成后要先摘下所有电流测试钳再拔下与主机相连的插头。2、测试钳为保证各通道精度，应一一对应，要把各电流钳正确插入与之对应的插座。交换不同输入，会降低了测试精度，但一般测试精度在±2％以内。3、接入电压信号时测试线一定要先接到仪器的电压端子，然后再接到被测设备的电压端子；测试完成后一定要先摘下被测设备的电压接头，然后再拆除仪器侧的电压线。（此条尤为重要，反之可能引起大事故）
