天正华意电气设备(临沂市分公司)是【微机继电保护测试仪】等产品专业生产加工的厂家，拥有完整、科学的质量管理体系。天正华意电气设备(临沂市分公司)的诚信、实力和【微机继电保护测试仪】产品质量获得业界的认可。
二次压降负载测试仪屏幕的下半部分是用来显示接线结果的分析情况，包括：相序、接线判断、错接线更正系数，根据不同的负荷情况功率夹角的不同分4种角度范围（感性－5～55、感性55～115、容性－5～－65、容性－65～－125）对各48种接线方式进行结果判定，上图所示为标准阻性负载时接线全部正确情况下的向量图，由于纯阻性负载的功率夹角为0°，属于－5～55的范围，因此我们要看接线分析的行感性（－5～55）的结果，另外三行的分析结果无效；图中接线判断中的“正”表示电压是正相序，如为逆相序应显示“负”；“Ua Ub Uc”表示电压接线是应为“Ua Ub Uc”的位置上所接的是“Ua Ub Uc”电压接线正确；“＋Ia ＋Ic”表示电流接线应为“Ia Ic”的位置上所接的是“Ia Ic”相别正确，“＋”表示极性也都是正确的；更正系数为“1”表示接线正确，电能计量值不需更正，如果接线不正确的情况下结果中会给出具体的补偿系数（根据不同种类的接线错误可能为数值，也可能为公式）。具体的接线方式判定结果分析表见附件。
二次压降负载测试仪电压幅值的大小与电压矢量的长度成比例。电流幅值的大小与电流矢量的长度成比例。在界面的右侧用数字显示电压，电流的幅值和相位，并且自动的判断电压相序和电流相序是否正确。用白色方块表示幅值大小，相序无法判断，用红色方块表示相序错误，用绿色方块表示相序正确。所有矢量都是以UA为相位参考，界面如下图所示：2、操作说明数据保持功能保持功能使屏幕上的参数测量值，矢量图保持不变，便于用户读取、分析等。通过按下F2键即可实现当前测量结果的保持与取消保持。切换到三相伏安界面在本界面时，按下F1键，仪表回到三相伏安界面。切换到单路测试界面在本界面时，按下F4键，仪表跳转到单路测试界面。切换到显示设置界面在本界面时，按下F3键，仪表跳到显示设置界面。在该界面下，可以实现矢量图的角度正方向，零序位置，基准量角度，以及是否显示UA,UB,UC,IA,IB,IC矢量。界面如下图所示。用←，→键移动到需要更改的项目，并用↑，↓键更改项目选项。由于电测计量部门和继电保护部门不同用户习惯不同，国内外不同设备上显示向量图方式也不同，为方便用户使用，向量图绘制还可以根据用户习惯进行设置，角度正方向可设为顺时针或逆时针，0°角可设为12 点钟方向或3 点钟方向，基准量可以设为0°或330°。可以设置是否显示UA,UB,UC,IA,IB,IC.更改完参数设置后，可以按F3键，保存设置，另外也可按F2直接复默认设置参数，按F1键回到矢量图界面查看设置的结果。

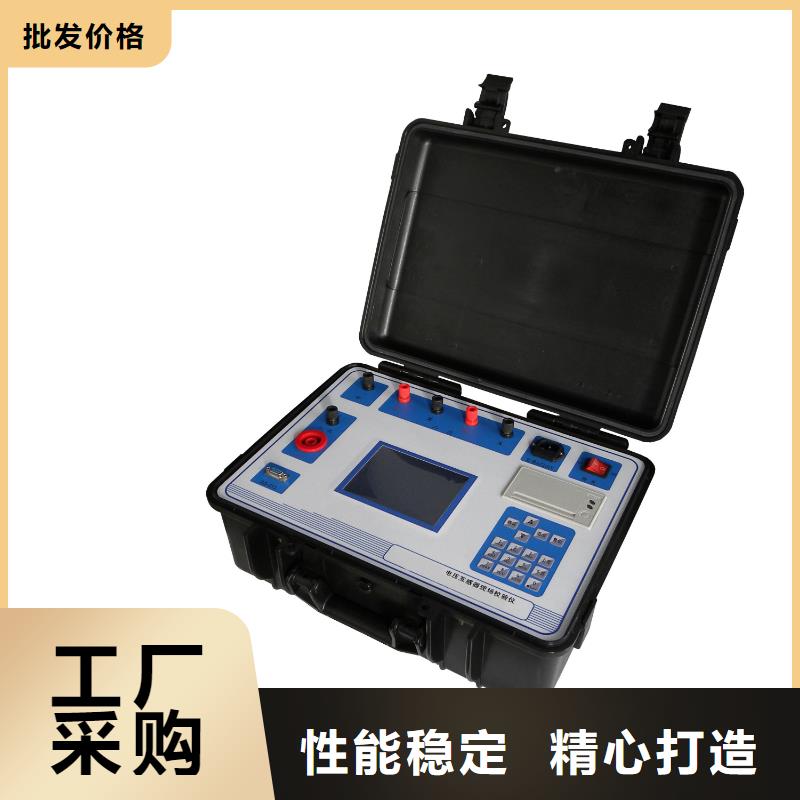

二次压降负载测试仪二、技术指标1、使用环境（1）环境温度：-10℃～ 40℃（2）相对湿度： ≤80％ 2、测量精度本仪器的测量精度为1级。 比差：Δf ＝±（1％×f＋1％×δ）±0.01（％）角差：Δδ＝±(1％×δ＋1％×f) ±1（分）电导：G＝± (1％×G＋1％×δ±0.01) mS电纳：δ＝± (1％×δ＋1％×G±0.01)mS负荷：S＝± (1％×S±0.1)VA电阻：R＝± (1％×R＋1％×X±0.1)Ω电抗：X＝± (1％×X＋1％×R±0.1)Ω3、充电电源：交流176V~264V，频率45-55Hz4、仪器的测量范围和分辨率测试项目 范围 小分辨率电压测量范围(V) 40～120.000 0.001电流测量范围(A) 0.005～6 0.0001比差值(％) -10.000～10.000 0.001角差值(ˊ) -600～600.00 0.01误差值(％) -10.000～10.000 0.001修约(％) -10.000～10.000 0.0015、绝缘：⑴、电压、电流输入端对机壳的绝缘电阻≥100M?。⑵、工作电源输入端对外壳之间承受工频2KV（有效值），历时1分钟实验。6、电池工作时间：充满后工作时间大于6小时。7、体积：主机：32cm×24cm×13cm8、重量：主机：2.5Kg三、结构外观仪器由主机和配件箱两部分组成，其中主机是仪器的核心，所有的电气部分都在主机箱内部，其箱体采用高强度进口防水注塑机箱，坚固耐用，配件箱用来放置测试导线及工具。
