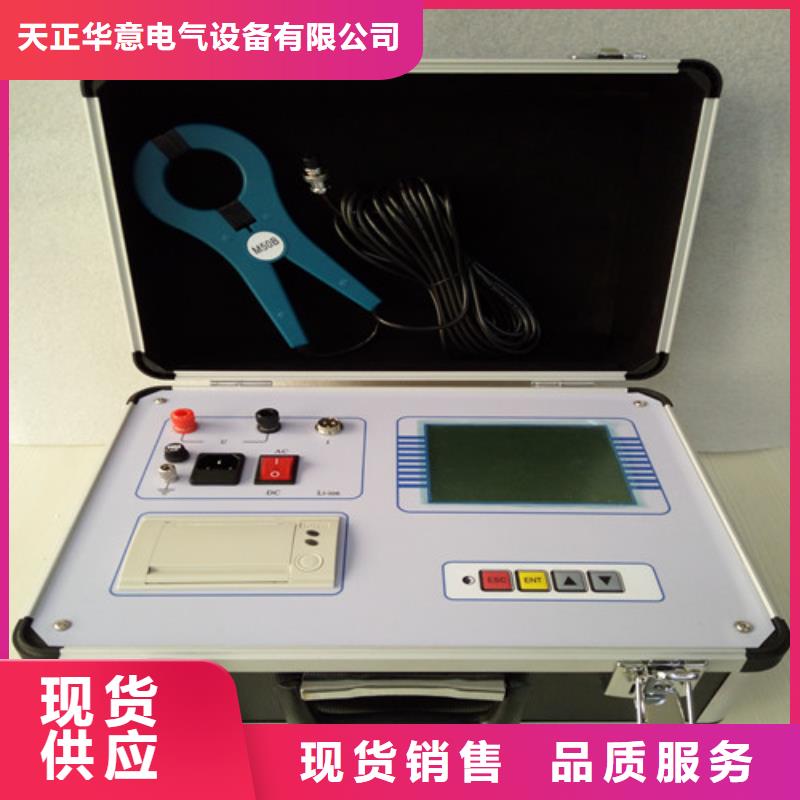

智能电容电流测试仪

电容电流测试仪操作使用说明所有测试线接好以后，打开电源开关，仪器初始化后进入“开机界面”屏（见图13）。1、参数设置图13 主菜单接线方式可以设置为1PT、3PT、3PT1、3PT2、4PT、4PT1六个中的一个。电压等级设置位线路的电压等级如 10KV、35KV等。试品编号设置实验标记，方便以后将历史数据对应到相应的变电站。按上下左右键选择相应的选项，按“确认”键进入所选功能。 设置完成按“启动/停止”，进行测试。2、数据测试图14 参数设置上图中，黑框中显示的测试电容为配网线路三相对地电容的总和，电容电流为此对地电容值折算到额定电压下的电容电流值。下面显示的开口三角电压，为实际上开口三角处的工频电压值，这个电压值过高会影响测量精度。U1,U2,I1,I2,A1,A2这些值为测试过程数据。3、历史数据按“记录”切换到“历史记录”屏幕见图16。按上下键切换显示的历史数据，按存储建将数据保存到U盘。图16 测量记录查询4 实时时钟设置按“设置”按键均可打开如下图所示参数设置界面。用户可以通过此界面设置背光亮度，电量显示方式（电压值/百分比）还可以进行时间设置。时间设置完毕需要确认才能保存。“语言选择”可以改变界面显示语言，有中文和英文两个选择项，改变语言需要重启设备才能完全生效。见图17。图17 实时时钟设置八、注意事项1 使用仪器时请按本说明书接线和操作。2 接地端子应就近可靠接地。3 测试开始前请输入正确的参数设置。4 测量过程中如果电流输出端子无电流输出，请检查接线。5 当零序3U0电压过高时，如果正在进行电容电流测量过程，则自动停止测量过程；如果未启动测量，则不能启动测量过程，直至零序3U0电压降低至范围。6为了确认电容电流测试仪是否正常，可以在PT不带电的情况下对测试仪进行检验和校准。检验方法如下：取一个10kV（其他电压等级亦可）的PT，在高压端接入一个已知电容量的电容（耐压大于100V即可），将二次侧主绕组a-x端（电压为）与测试仪的电流输出端连接，即从a-x端进行测量。设置仪器的“额定高压”为“10kV”（其它电压等级PT，按照PT电压等级设置）、“PT方式”设置为“1PT”，开始测量过程。如果测量结果和已知电容的电容量一致，说明该仪器工作正常、测量准确，可以用于现场测量。

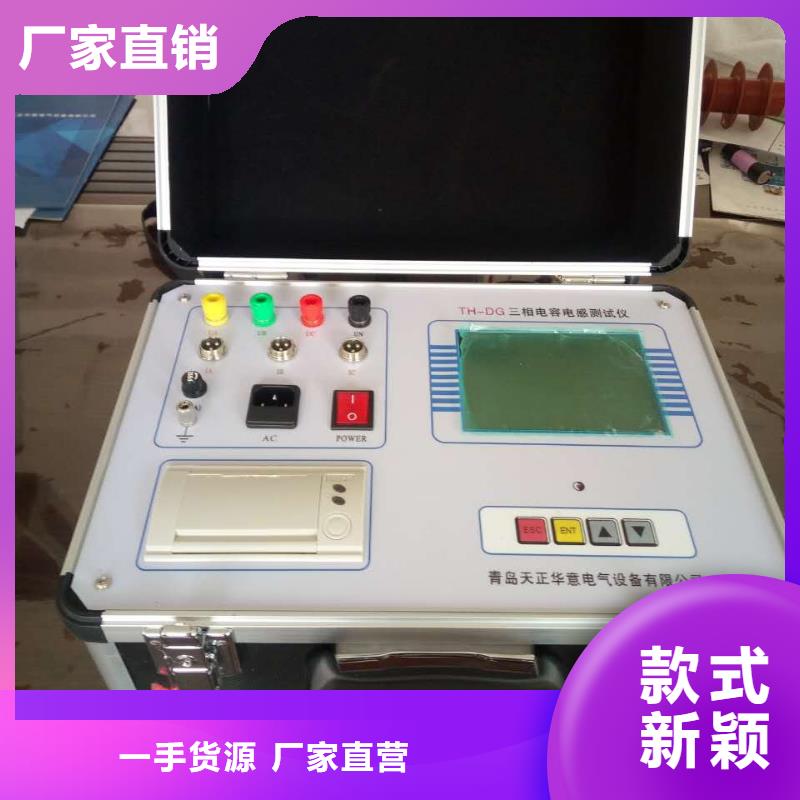

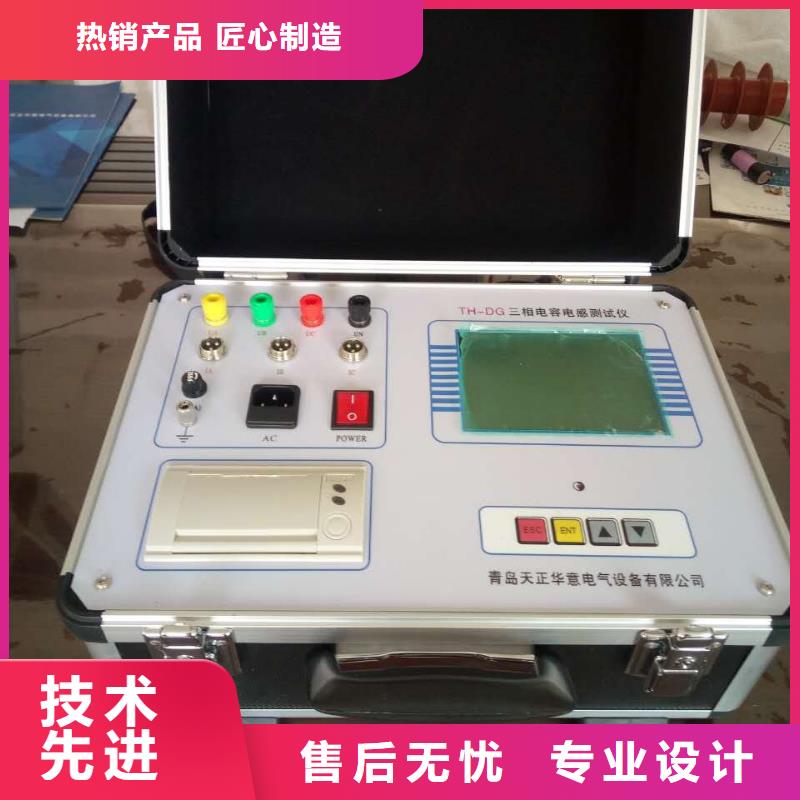

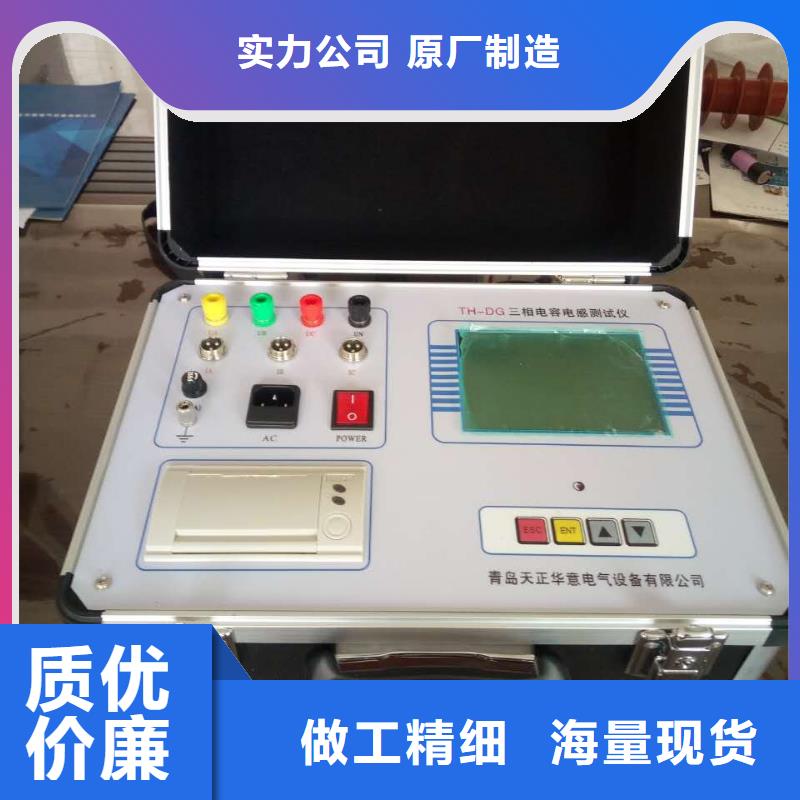

电容电流测试仪三相电容电感测试仪一、概述三相电容电感测试仪是针对变电站现场测量电容器的电容值时存在的问题而专门研制的，它着重解决了以下问题：(1) 现场测量电容器需拆除连接线，不仅工作量大而且易损坏电容器；(2) 电容表输出电压低而导致故障检出率低。该仪器具有测量工作量小、快捷简便、性能稳定、测量准确、故障检出率高等特点。(3) 测量电抗器电感量。二、技术参数1、仪器测量范围及精度：a.电容测量（1）可测电容范围：0. 1μF ～ 3,300μF（2）可测容量范围：5 ～ 20,000kvar（3）测 量 精 度：±(1.0% 读数+0.02μF)（4）分辨率：0.001μF b.电流测量（1）电流测量范围：0～10A;（2）测 量 精 度：±(3.0%读数+0.05A)（3）分辨率：0.01Ac.电感测量（1）电感测量范围：小电感方式0.1mH～5mH大电感方式5 mH～50H（2）感抗测量范围：50mΩ~20KΩ（3）测 量 精 度：±(3.0% 读数+0.05mH)（4）分辨率：0.01 mHd.电阻测量范围：（1）电阻测量范围：小电阻方式50mΩ～1Ω 大电阻方式1Ω～20KΩ（2）测 量 精 度：±(3.0% 读数+0.05Ω)（3）分辨率：0.01 Ω2、工作电源：a.额定电压：工频220V±10%b.额定频率：50Hzc.额定输出：1.5V/15V/150VA3、仪器的正常工作条件：a.环境温度：-10℃ ～ +50℃b.相对湿度：≤90%4、显示打印方式 ：液晶显示屏全汉字显示面板式高速打印机工作原理（如图1）该电容电感测试仪采用桥式电路结构，标准电容器和被试电容器作为桥式电路的两臂。当进行电容器电容值测量时，测试电压同时施加在标准电容器和被试电容器上，处理器通过传感器同采集流过两者的电流信号并进行处理后得也被试电容器的电容值。由于采用标准电容器、被试电容器同步采样技术，可不受电源电压波动的影响；加之测量过程是全自动进行的，避免了手动操作引起的误差，因此具有稳定性好、重复性好，准确可靠的特点。
