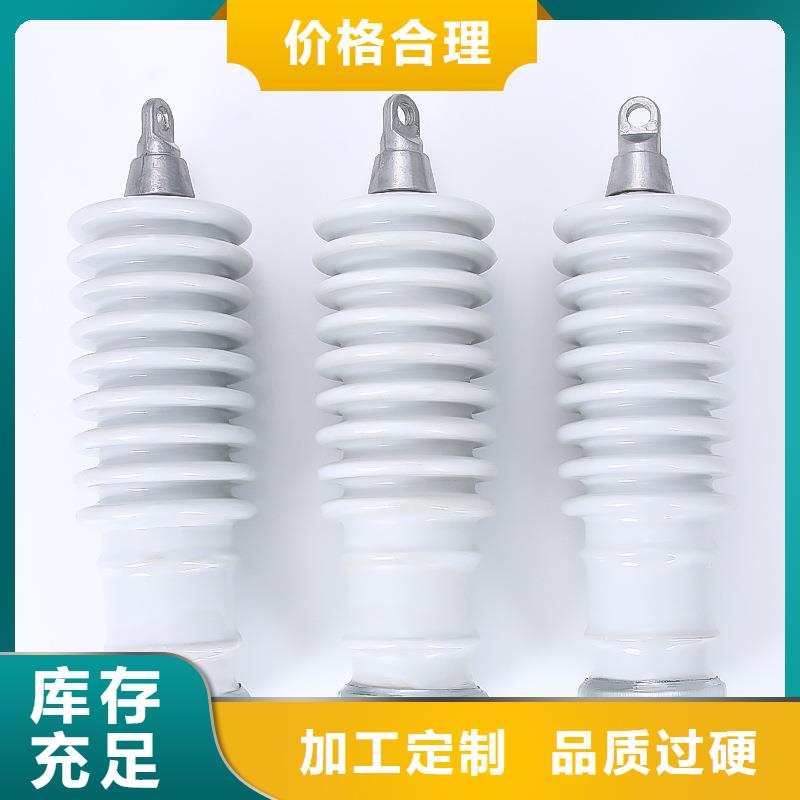

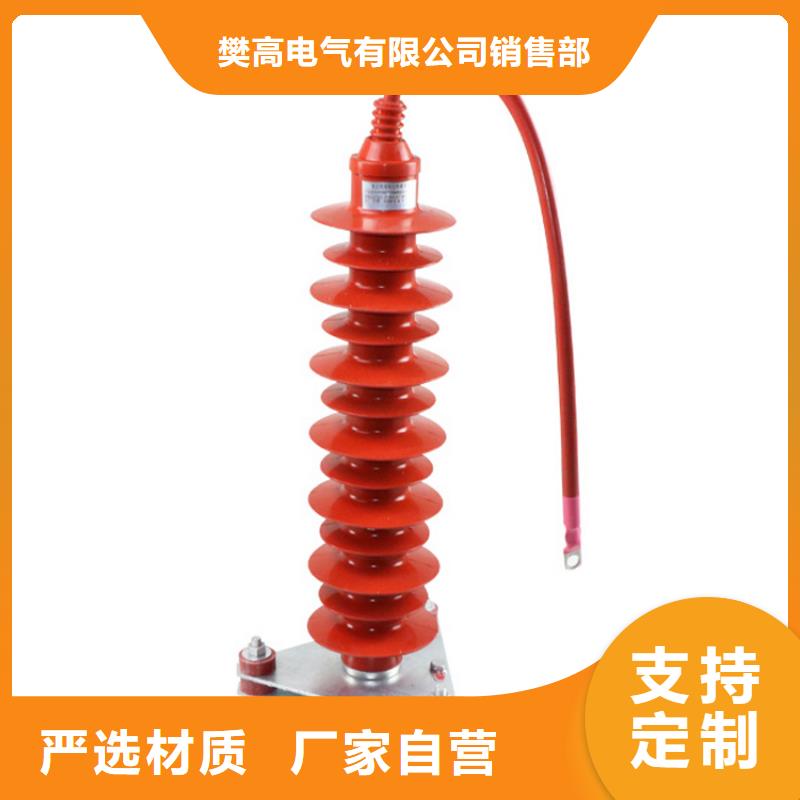

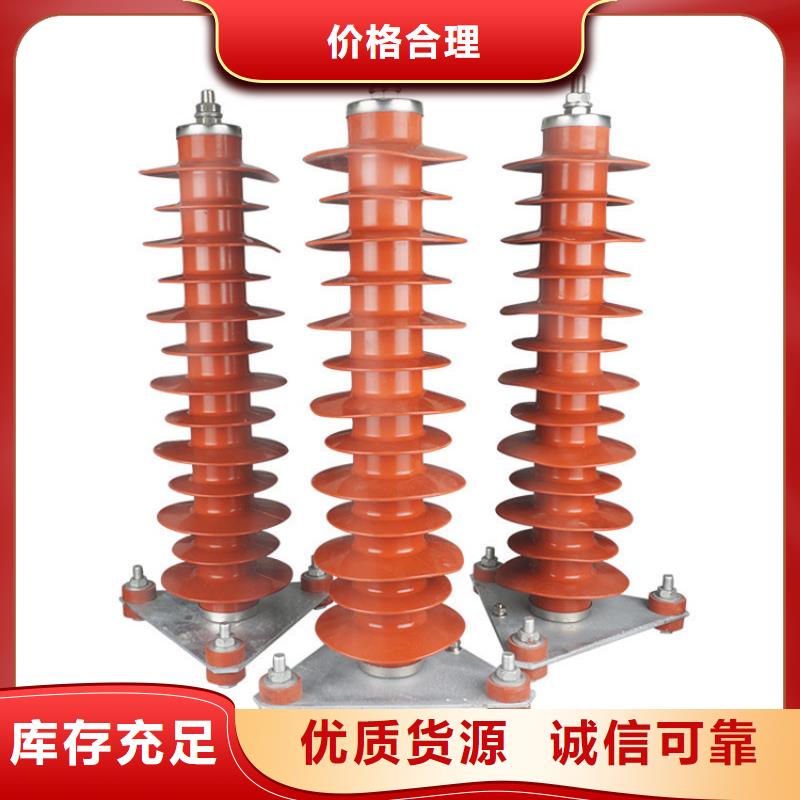

HY10WZ-54/134

我国线路避雷器分有串联间隙和无间隙两大系列。氧化锌避雷器与上的不同之处是目前无间隙线路避雷器占50以上。＜br /＞ 2 线路避雷器设计技术＆emsp；＆emsp；无间隙线路避雷器的成功应用得益于硅橡胶复合材料，它取代了原有瓷外套，使220kV避雷器的质量从260kg降至50kg以下，从而实现在杆塔上悬挂安装。有串联间隙线路避雷器由避雷器本体和外串联间隙组成。本体与普通的复合外套避雷器相当，外串联间隙（放电间隙）由两个环–环或棒–棒型放电电极组成，如图1所示。避雷器本体两端采用金属法兰封口，内部装有非线性ZnO电阻片并＜br /＞ 用簧压紧的环氧玻璃纤维布筒，其外部采用硅橡胶伞裙包封。这样，避雷器大大减少了因“漏气”而带来的受潮问题。上、下法兰设计了经典的球头、球窝，分别与高压端、接地端连接。以2003年我国天生桥—广州线投入使用的500kV有间隙线路避雷器设计为例，氧化锌避雷器除秉承电站避雷器技术基础外，还必须解决如下8点关键技术问题：＆emsp；＆emsp；（1）优良性能的硅橡胶复合外套 ＆emsp；＆emsp；采用硅橡胶等有机绝缘材料生产的避雷器复合外套必须＜br /＞ 具备耐天侯、抗紫外线、耐电蚀损等优良性能。与瓷套相比，硅橡胶复合外套在重量、耐污性能上占有很大优势，详见表1。复合外套可选用的材料、品种很多。我国主选材料为乙烯基硅橡胶，其分子结构式如图2 。由图2可见，硅橡胶主链为Si—O键，键能高达445kJ/mol，远高于太阳紫外线能量（398kJ/moI）。因此，避雷器于户外长期使用时,紫外线不能断开Si—O键，不发生硅橡胶开裂、“粉化” 现象。 （2）具＜br /＞ 备耐久性粘接技术 ＆emsp；＆emsp； 氧化锌避雷器避雷器在多年使用中要经受引 线拉力、线震、风摆、冰雪等的作用。上、下法兰与环氧玻璃纤维布筒的粘接部分是避雷器负载力传递区域，也是密封技术的薄弱环节。笔者认为，采用高温、度环氧浇合剂和倒锥形结构是目前成功的设计之一，实践也证明了这一点。 ＆emsp；＆emsp；（3）对接口的包封技术＆emsp；＆emsp； 包封硅橡胶复合外套上、下法兰与环氧玻璃布筒连接的外露面是避雷器加强密封的良策，也是防止电蚀损的＜br /＞ 又一有效措施。目前许多国外同类产品在工艺上亦未能实现这样的包封；但必须保证硅橡胶与法兰各种金属材料及热处理后的镀层之间有良好的粘合。此外，可在法兰上增加一个下大上小的槽形结构，以增强硅橡胶不出现脱胶的机械应力。＆emsp；＆emsp；（4）防技术＆emsp；＆emsp；为取得良好的防性能可在模压硫化伞裙前将环氧玻璃纤维筒加工出长条梯形槽，并用专用楔形嵌件堵紧。梯形槽在避雷器故障时起排气作用，楔形嵌件保证注塑时硅橡胶不至于进入环氧＜br /＞ 玻璃纤维布筒内腔。梯形槽的长度、数量、防力须经严格计算及试验求得。该型避雷器在中国及都通过了40kA和800A的短路电流试验。＆emsp；＆emsp；（5）吸收能量校核＆emsp；＆emsp；有间隙线路避雷器由避雷器本体和外串联间隙构成。正常运行工况下避雷器本体的荷电率为10以下，它主要承受雷击过电压，因此对它的其他技术性能要求大为降低。避雷器电阻片承受雷击过电压的能力极强，直径50mm的电阻片即能承受4/10ms、100kA＜br /＞ 大电流冲击，其技术特性参见表2。330kV、500kV线路避雷器的突出技术问题是电位分布不均匀。与瓷套式避雷器不同，它是悬挂在空中的，必须采用三维电场、用有限元法计算其电位分布[5]。
