异频线路参数测试仪界面介绍仪器开机后会自动显示如下图型界面，其中曲线部分为上一次采样得到的数据波形。主要操作功能为分析、采样和缩放功能。分析功能主要是通过控制“左移”和“右移”键改变标识线的位置，寻找波谷发生的频率点。显示屏幕下方的L表示故障距离，会随着标识线位置的变化而给出对应距离数据。A表示驻波点的幅值，f为当前标识线所标定的频率点的频率值。采样是进行驻波点测量的过程。缩放是结合分析对所测的曲线在频率轴（x轴）方向进行曲线的压缩与放大（精细度的改变）。开路或短路提示为测量采样后，仪器根据数学模型分析得到的线路末端为开路断线或短路接地的故障状态标识，也是进行距离计算的数据。距离标识下方的电压等级标识主要是选择该电压等级下线路的波速用，其选择对应于所测线路电压等级。四﹑主要技术参数1．扫频范围 （100Hz～100kHz） 分段选择2．测量距离 2～100km3．被测线路电压等级 35kV～500kV4．显示LCD 240×128点阵 （黑白）5．显示方式 图形及文字6．输出电压 Vp_p≥8V7．精 度 1％8．内部电池使用时间 2～4小时/每次充电9．充电电流及时间 100～200mA/12小时10．体积 260(宽)×350(长)×190(高)mm11．重量 5Kg五﹑按键操作介绍本仪器除了电源开关外。还有五个简单的操作键，分别为“短路/开路”选择键，“功能”选择键，左移键和右移键在不同的功能状态下左﹑右移键还有其它一些定义。“功能”选择键，是用于选择分析、采样、缩放操作状态，每按一次顺序会改变一次，当前被选中的操作功能状态会反白显示。在分析过程中按下左、右移键，会使标识线左、右移动，当移动到图形的 左、右两端时，如果还有数据，会自动换页。

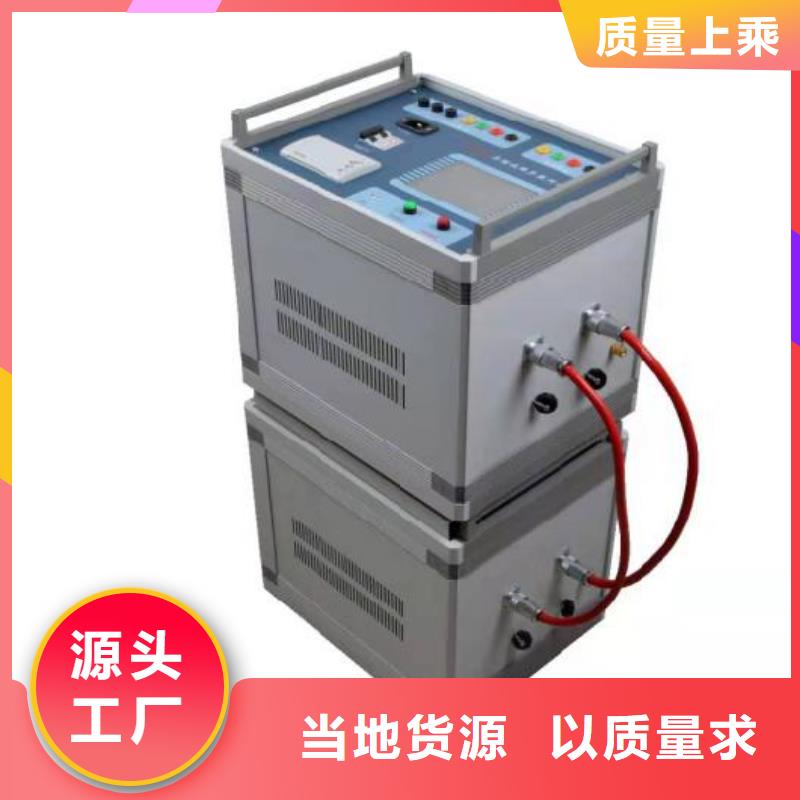

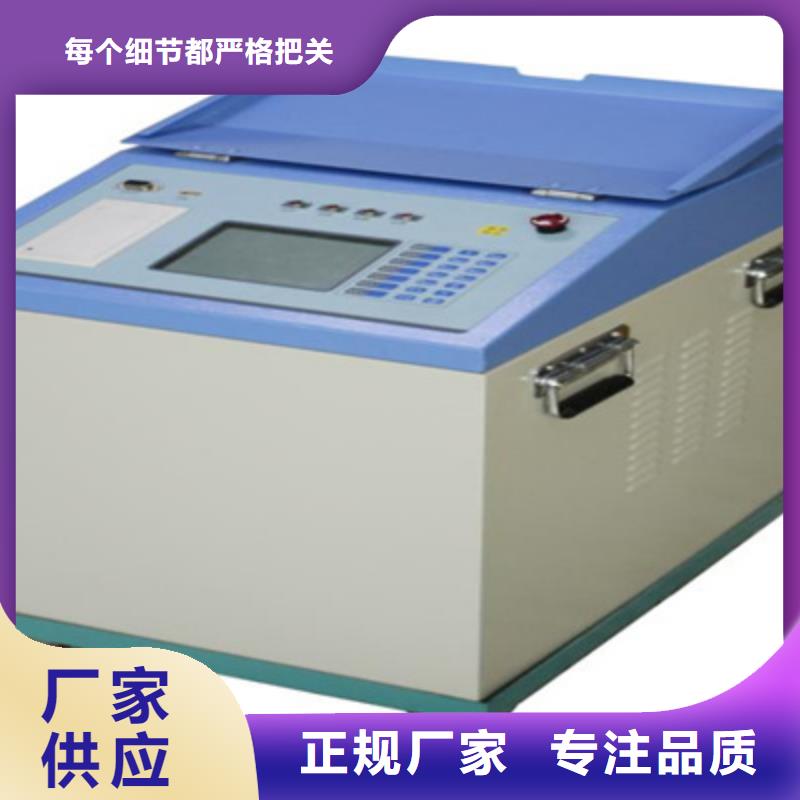

异频线路参数测试仪是现场测试各种高压输电线路(架空、电缆、架空电缆混合)工频参数的高精度测试仪器。仪器为一体化结构，内置变频电源模块，可变频调压输出电源。频率可变为45Hz或55Hz，采用数字滤波技术，避开了工频电场对测试的干扰，从根本上解决了强电场干扰下准确测量的难题。同时适用于全部停电后用发电机供电检测的场合。随着电网的发展和线路走廊用地的紧张，同杆多回架设的情况越来越普遍，输电线路之间的耦合越来越紧密，在输电线路工频参数测试时干扰越来越强，严重影响测试的准确性和测试仪器设备的性，针对这一问题，我们开发了新一代输电线路异频参数测试系统，集成变频测试电源、精密测量模块、DSP高速数字处理芯片及独有的抗感应电压电路；有效地强干扰的影响，保证仪器设备的，能极其方便、快速、准确地测量输电线路的工频参数。仪器主要具有如下特点：?一体化结构，体积小、重量轻仪器内部高度集成化，把传统测量方法中将近一卡车的设备器材全部集成在一体化主机箱内；是目前国内同等产品当中体积小、重量轻的；为试验提供了一种简单便捷的试验手段。?接入电源简单方便仪器所有测量过程仅仅只需接入市电220V电压即可，解决现有测量方法中现场380V电压接入不方便的麻烦。?的抗感应电压能力仪器内部采用独特的（号：9.X）抗感应电压电路，保证仪器能够承受更高的感应电压，能够在上万伏的高感应电压下正常工作。?变频技术、精准测量抗干扰能力强，由仪器内部自带变频电源模块提供仪器测量输出电源，频率可变为45Hz或55Hz，并采用数字滤波技术，有效地避开了现场各种工频干扰信号，使仪器实现高精度、准确可靠的测量。?

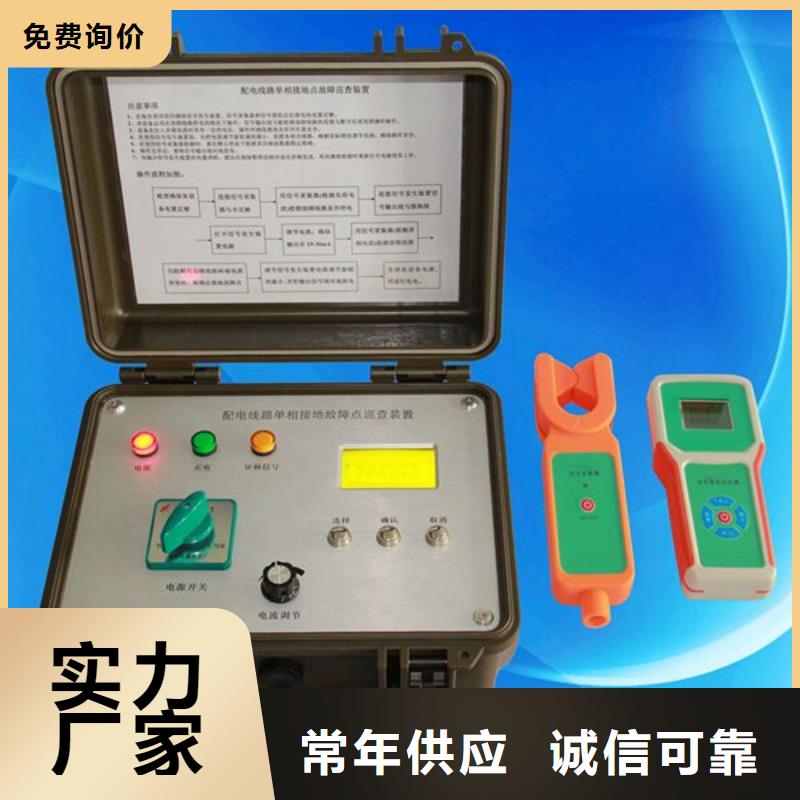

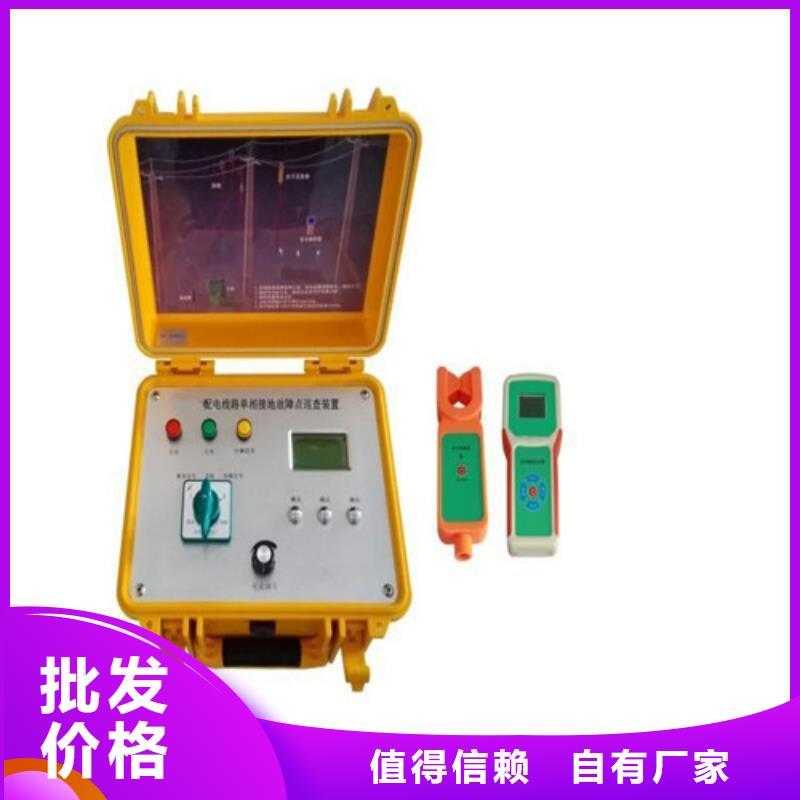

异频线路参数测试仪当无线通讯失败时，显示“通讯失败”，多台接收机地址错误时，显示“通讯地址错误”；当钳表欠压或本机欠压时，会显示“钳表欠压”或“本机欠压”。1.3.4 参数设置相关说明：（1）、箭头在“检测异频电流”状态时，按“取消”键,显示“参数校正密码”（包括本机和钳表版本）。（2）、通过上下按键修改密码000为001，进入“参数设置”。（3）、通过上、下、确认和取消按键等修改本机地址、背光显示和异频门限等参数。2 单线接地故障点巡查使用前确保巡查装置各仪器电量足够2.1 确认线路已经停电（线路负荷电流检测）使用绝缘令克棒将钳表卡入被测线路，信号接收定位器检测负荷电流，实时显示线路负荷电流值（必须为0，确保停电状态）。此功能也可以检测正常运行线路的负荷电流。2.2 单线接地故障点定位（1）、在信号发生装置关机状态下，将挂钩拉闸杆接入故障线路（同时接入三相），打开装置电源，选择进入“输出异频信号”，调节“电流调节”旋钮，确保电流大小在15-50mA之间。（2）、建议使用二分法，将钳表沿故障线路巡查，实时查看信号接收定位器显示的异频电流值。当某一点的两侧异频电流值发送跳变，则确定这一点就是接地故障点。 （3）、检测完成，关闭所有设备电源，对信号发生装置进行充电。
