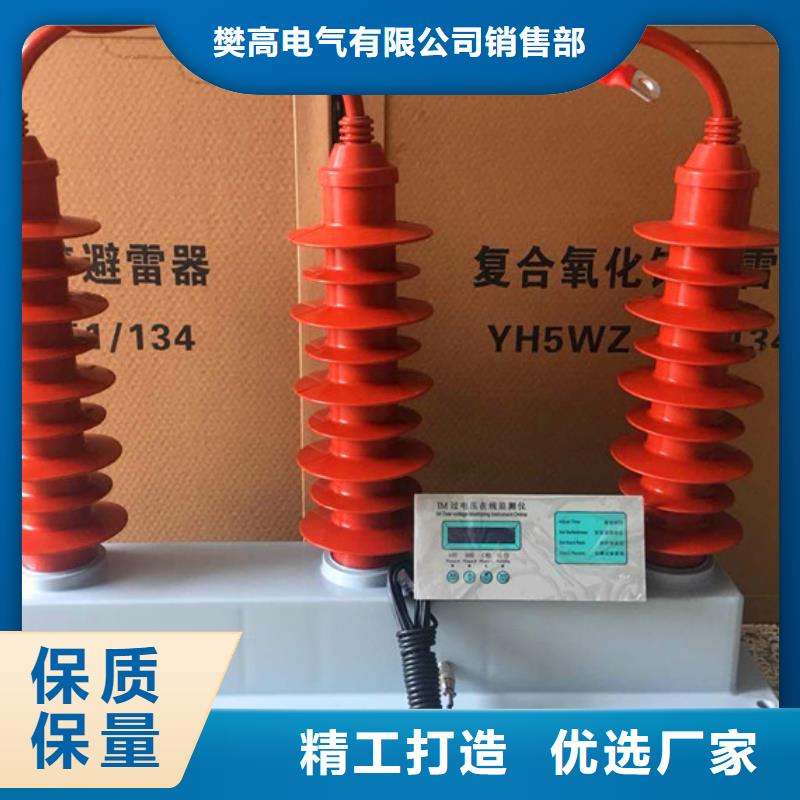

TBP-B-7.6F/131-J组合式避雷器樊高电气

高压避雷器安装方法
(1) 高压避雷器的安装，应便于巡视检查，应垂直安装不得倾斜，引线要连接牢固，避雷器上接线端子不得受力；
(2) 高压避雷器的瓷套应无裂纹，密封良好，经性试验合格；
(3)高压避雷器安装位置距被保护设备的距离应尽量靠近。避雷器与310kV变压器的较大电气距离，雷雨季经常运行的单路进线不大于15m，双路进线不大于23m，三路进线不大于27m，若大于上述距离时应在母线上增设避雷器。
(4)氧化锌避雷器作用是为防止其正常运行或雷击后发生故障，影响电力系统正常运行，其安装位置可以处于跌开式熔断器保护范围之内。
(5)10KV氧化锌避雷器的引线截面不应小于：铜线一16rmn2；铝线一25mm2。
(6)避雷器接地引下线与被保护设备的金属外壳应可靠地与接地网连接。线路上单组阀型避雷器，其接地装置的接地电阻不大子5Ω。氧化锌避雷器运行原理及故障分析
1、泄漏电流表为零。可能引起该现象的原因有：表计指示失灵;屏蔽线将电流表短接。处理方法为：
(1)用手轻拍表计看是否卡死，无法恢复时，应添报缺单，修理或更换。
(2)用令克棒将屏蔽线与氧化锌避雷器导电部分相碰之处挑开，既可恢复正常。
2、泄漏电流表指示偏大：根据历史数据进行分析，如发现表计打足，应判断避雷器有问题，应立即汇报调度，将避雷器退出运行，请检修检查。
3、高压避雷器瓷套管破裂放电。在工频情况下，避雷器的瓷套管用于保证避雷器必要的绝缘水平，如果瓷套管发生破裂放电，则将成为电力系统的事故隐患。此种情况，应及时停用、更换。
4、避雷器内部有放电声。在工频情况下，避雷器内部是没有电流通过的。

过电压保护器和避雷器都有过电压保护电气设备的作用，在电力系统中的过电压:暂时过电压(工频过电压，谐振过电压);操作过电压;雷电过电压;过电压保护器有无雷电过电压的作用就要看其设计参数了，避雷器不仅仅为雷电过电压的保护。
  过电压保护器是在电压超过整定值后，保护器断开电源，起到保护作用，避雷器在遇雷击时，直接将高电压大电流导入接地系统，并断开电源以避免电源因雷电产生的高压影响，过电压分为外部过电压和内部过电压，内部过电压只要是操作过电压。

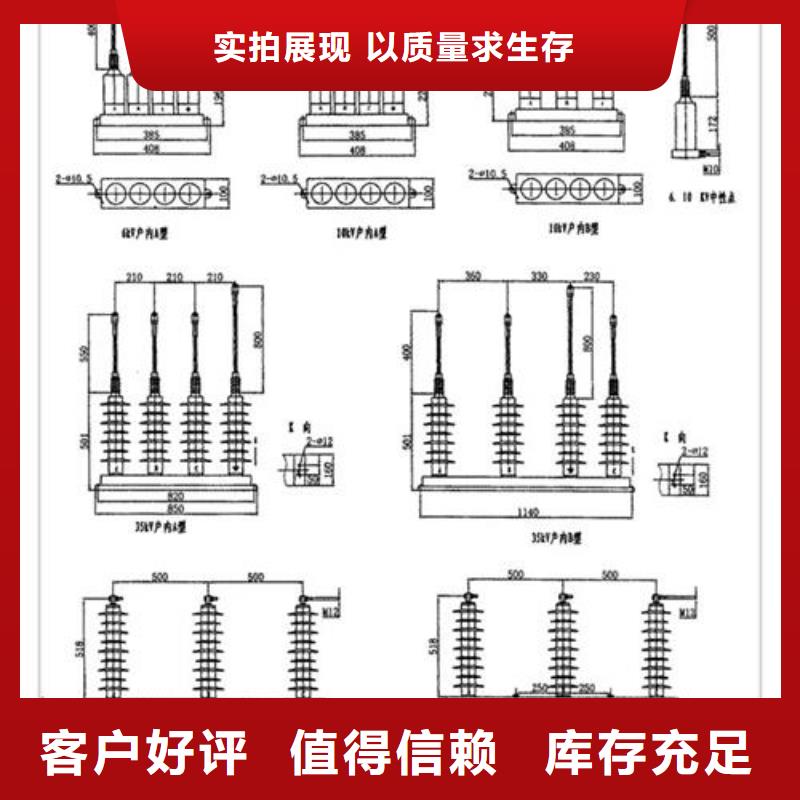

  过电压保护器分类按照结构特征部分1，无间隙:功能部分为非线性氧化锌电阻片2，串联间隙:功能部分为串联间隙及氧化锌电阻片按照外形结构:F，复合绝缘外套T，T型底座:相间距离:包括85，131，150，200。
  310，630等W1，户外用，带电缆W2，户外用，不带电缆按照保护对象:A，电机型:B，电站型:(并通用于常规配电领域)C，电容器型:特征电压:包括3.8KV，7.6KV，12.7KV，42KV过电压保护器有一种新型产品。
  管型避雷器管型避雷器实际是一种具有较高熄弧能力的保护间隙，它由两个串联间隙组成，一个间隙在大气中，称为外间隙，它的任务就是隔离工作电压，避免产气管被流经管子的工频泄露电流所烧坏;另一个装设在气管内，称为内间隙或者灭弧间隙。
  管型避雷器的灭弧能力与工频续流的大小有关，这是一种保护间隙型避雷器，大多用在供电线路上作避雷保护，阀型避雷器阀型避雷器由火花间隙及阀片电阻组成，阀片电阻的制作材料是特种碳化硅，利用碳化硅制作的发片电阻可以有效地防止雷电和高电压。
  对设备进行保护，当有雷电高电压时，火花间隙被击穿，阀片电阻的电阻值下降，将雷电流引入大地，这就保护了线缆或电气设备免受雷电流的危害，在正常的情况下，火花间隙是不会被击穿的，阀片电阻的电阻值较高，不会影响通线路的正常通。
  氧化锌避雷器氧化锌避雷器是一种保护性能优越，质量轻，耐污秽，性能稳定的避雷设备，它主要利用氧化锌良好的非线性伏安特性，使在正常工作电压时流过避雷器的电流极小(安或毫安级);当过电压作用时，电阻急剧下降。
  能释放雷电或兼能释放电力系统操作过电压能量，保护电工设备免受瞬时过电压危害，又能截断续流，不致引起系统接地短路的电器装置，避雷器通常接于带电导线与地之间，与被保护设备并联，当过电压值达到规定的动作电压时。
  避雷器立即动作，流过电荷，限制过电压幅值，保护设备绝缘,电压值正常后，避雷器又迅速恢复原状，以保证系统正常供电，过电压保护器:又名[过压保护器，三相组合式过压保护器"，有的地区还叫做[三相组合式避雷器"。
  用来限制存在于某两物体之间的冲击过电压的一种设备，如放电间隙，避雷器或半导体器具，过电压保护器为一种先进的保护电器，主要用于保护发电机，变压器，开关，母线，电动机等电气设备的绝缘免受过电压的损害，一般来说过电压保护器是属于一种先进的避雷器部分替代品。
