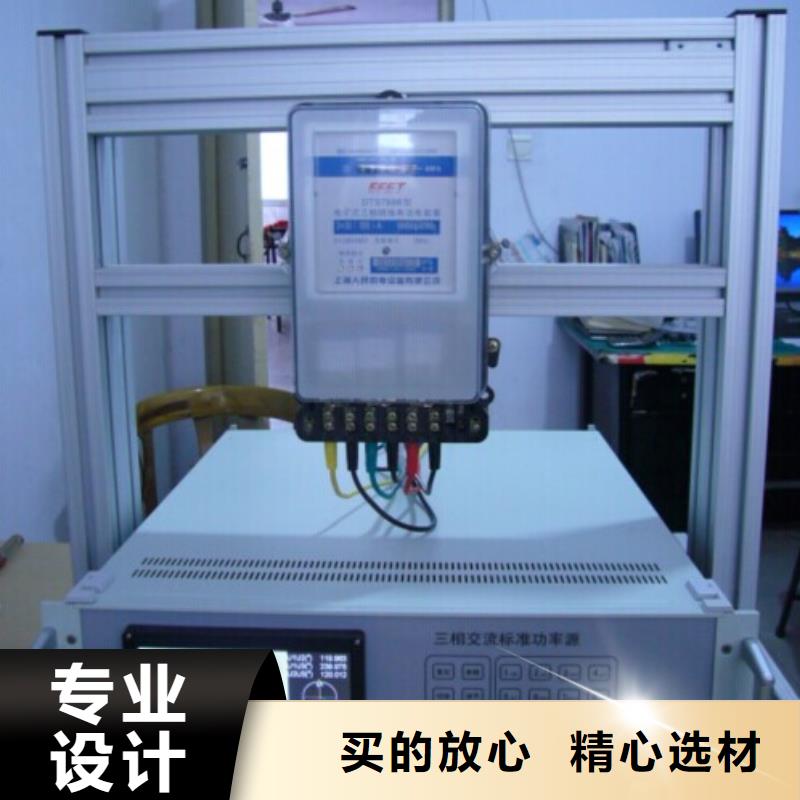

三相电能表校验装置 使用注意事项1、报警复位输出电压短路或开路时，装置会停止输出报警，报警时，P显示E，相对应U与I窗口，显示出故障报警可通过按一次“复位”键复位，偶然干扰起报警，复位后可以重新启动输出。在故障未排除之前启动输出，会重新报警，装置电源中主放大器的某些故障可能按“复位”键也无法恢复，这时应当停机，与厂方联系。当发生可复位故障报警时，检查故障的顺序一般是（1）是否被样表电流开路或电压短路；（2）电流输出负载开关是否应置“重载”；（3）标准表电流回路是否开路；（4）供电电源是否异常；（5）其它原因。2、程序干扰复位供电源中突发性过强干扰，如电源插头接触不良，可能使装置中微机程序无法执行，这时一般表现为面板上键灯乱亮，按健不起作用，这时可按下键盘上红色复位按健，重新起动即可。3、改变输出频率改变输出频率时，由于数字调频电路的过度过程，会暂影响输出稳定性。4、装置关机应当停止三相电压，电流输出，在按停止红按扭关机。5、标准表送检标准表取下送检时，内附CT次级开路，此时禁止装置加电。6、装置接地TH-12的机架与电压输出U0相连,同时连接 TH-12内部电气地,该接地端子还引到 TH-12背板接地端子上,注意 TH-12架与壳之间是绝缘的.（1）BDJ-3AC脉冲稳定,该接地端子与 TH-12接地端子用导线S1连接.（2）装置台壳于-220V插头中地线(火线、零线、地线、三线方式)相连，同时用导线S2连接到 TH-12的接地端，在进行台体耐压实验时应当此S2联机断开。（3）装置接地标致应与大地可靠连接，以保证装置误差读数稳定和操作。7、搬运台体搬运台体切勿抬台面，应当抬装置铁外壳底部。

三相电能表校验装置本操作3.1、整机及接线介绍⑴-- USB接口； - RS232通讯口；⑶—外电源插座；电源输入范围：55—480V；⑷--5A钳自修正端口； ⑸--电源开关。外电源和内部端子共用电源开关，有三个档位，中间为断开；三相电压输入插座，Umax ＝ 480V；⑺--电流钳接线座。A、B、C三相共三个专用七芯接线座；⑻-三相电流输入输出插座，Imax ＝ 10A；⑼--局号光电采样脉冲输入、局号１低频输出端口。（详见下页的正面接线俯视图）；⑽--局号低频脉冲输出、局号２光电采样脉冲输入端口。（详见脉冲信号接线介绍）脉冲信号接线介绍（光电头正面俯视图）①：地 局号１低频输入局号２低频输入：局号１低频输出（检定口正面俯视图）①：地 ＋5V 局号２低频输入 局号２低频输出 局号１低频输出3.3、电能脉冲输入、输出方法在现场测电能表时，电能脉冲取样的准确、快捷，直接影响到现场工作的效率。脉冲取样器有三种：光电采样器、手动开关、脉冲线。在同时校验两个电能表时，需要两个脉冲取样器，分别接入电能脉冲。3.3.1、电能脉冲输入?光电采样器它依靠两个松紧带或吸盘将自己固定在电能表上。具有自动跟踪、智能识别电度表上黑标的功能。不同的光电采样器在使用时有细微的区别，详见说明书。优点：结构简单、体积小便于携带，具有智能识别功能。缺点：电能表前盖有凸沿，才可固定住松紧带式的光电采样器。吸盘的使用寿命不如松紧带的长。一般不能用于电子式电能表的测试。局号１光电采样器接到《光电头》，局号２光电采样器接到《检定口》航空头。两种光电采样器可以互换。?手动开关主要用于在人工无法固定光电采样器的情况下，用手动开关来代替光电采样器校验机械式电能表。手动方式时，这时的圈数是指机械表转多少圈后按一次手动开关的意思，每按一次计算一次误差。光电方式时，机械表转一圈就要按一次手动开关。优点：简单可靠。 缺点：人为误差与个人的经验有关。局号１手动开关接到《光电头》，局号２手动开关接到《检定口》航空头。?脉冲线专为电子式电能表而设计的。一头接仪器光电头插座，另一头分为两条线，分别为黄色夹子是“局号1脉冲输入”，绿色是夹子“局号2脉冲输入”。黑色为“地”。?对于绝大部分厂家生产的电能表都可以通过以上的方式获取脉冲信号。?
