我们的智能双向台区识别仪视频现已上线，从细节到整体，从外观到性能，让您了解它的每一个方面。

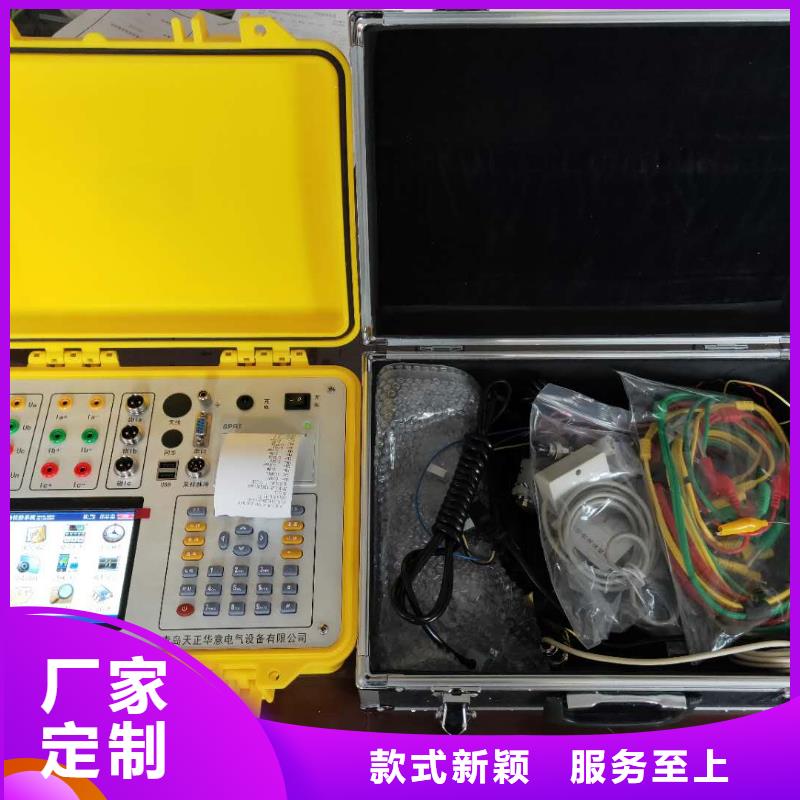

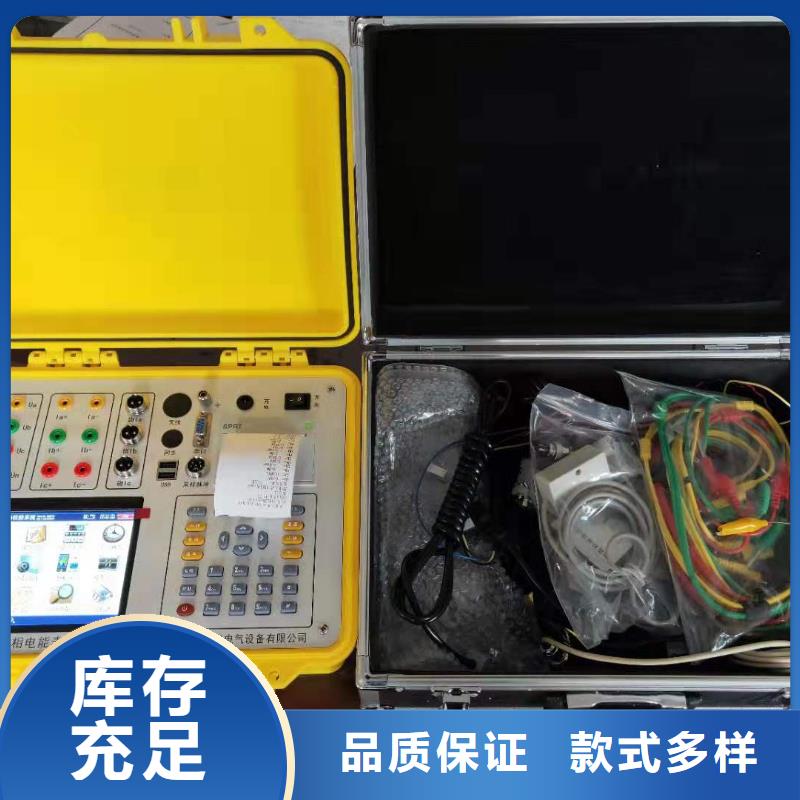

以下是:智能双向台区识别仪的图文介绍
天正华意电气设备(拉萨市分公司)是一家专注设计、生产 微机继电保护测试仪等产品的大型企业。公司位于平度市平安路2号，地理位置优越，交通便利，运输发达。公司奉行销售产品，满足客户的需求，一切以顾客为中心，牢牢把握市场。我们作为一家专注于 微机继电保护测试仪的公司，我公司经验丰富，管理科学规范化，售后服务完善，致力于为客户提供创新技术，质量过硬的产品，以人无我有，人有我优”的原则为推动环保事业的发展不断做出新的贡腻，与时俱进，再创新高。
台区识别仪对未检测到主机的台区，该终端显示屏将显示：此台区未检测到主机请检查3、使用中要注意的几个问题（1）设备在使用时，一定要按颜色一一对应接线，特别是黑色线，黑色是零线。（2）设备一定要尽可能接在变压器低压出线侧连接螺栓上，如有互感器，尽量接在互感器后面；实在不行，也可接在开关柜、计量柜的母排上。总之，尽量靠近变压器。因为，越靠近变压器负荷相对越平稳，对信号传输越有利；（3）有些接线处可能因为潮湿、灰尘、油污等，致使桩头氧化，特别是铝线、铝排，因此在接线时一定要注意选择非氧化部分，或者，用力转动接线夹，使之接触可靠。特别是黑色夹子。对于终端，尽可能要用表笔线的部分扎在测试体上，尽量不要采用靠在测试表面的方式，这样能减少表笔线在测试表面的移动而导致的接触不良引起的接触电阻变化引起的测试结果不稳定。（4）因为我们的设备采用的是FSK电力载波，因为在中心频率是127KHZ,这个频率是经过大量的反复现场测试实验总结出来的，具有强的抗干扰能力和弱的跨变压器穿透能力，但即使是这样，仍然不能完全保证就没有一点信号通过变压器传输到高压线上面，再通过高压线传输到相邻的变压器并通过低压线路传输到用户端，使得我们在低压端上测到相应的数据，这样，就有可能造成串线现象，这种现象从技术上来讲是不可避免的，因为变压器对任何频率的信号只会表现出阻抗的大小不同，而不能的阻断。
台区识别仪使用方法1、开始运行单击台区用户识别仪的数据管理系统1.0”-〉“型台区用户识别仪的数据管理系统1.0”便开始运行本软件。2、软件登陆由于本软件所存储的数据为主要资料，所以运行本软件后，首先您需要输入用户名和密码来登陆本软件。未经许可的人员不得擅自操作本软件。图七 系统登陆界面注意：软件安装后系统管理员的初始密码为“111”。登陆软件后请更改密码。图八 数据管理系统主界面3添加操作员、修改密码系统登陆后，进入本系统主界面。单击“系统设置”-〉“密码设置”，打开“密码设置”界面。如需添加新的操作员，请直接在“操作员”栏中直接输入新添操作员的用户名，并输入两次其要注册的新密码。确认无误后，单击“添加”按钮。即可添加成功。当需要删除操作员是，可以在“操作员”栏中选择要删除的操作员。选中后，单击“删除”按钮，即可删除该操作员。注意：操作员的添加、删除操作，只有“系统管理员”才有该权限。其他操作员无法进行这两项操作图九 密码设置界面如需修改密码，单击“密码修改”标签，进入密码修改窗口，选择需要修改密码的用户名，并依次输入原密码、新密码。并且新密码需要输入两次，然后单击“确定”按钮即可。图十 密码修改界面4、数据上传当在实验现场，通过台区用户识别仪测试台区线路并保存数据后，就可以将所保存的数据上传到本软件中，进行数据管理操作。这也是本软件的核心功能。数据上传之前，需要用数据线将电脑和台区用户识别仪的连接起来。数据线请使用我们为您配置的专用数据线。当数据线连接完毕后，单击主菜单“系统配置”-〉“串口设置”。打开“串口设置”窗口。选择正确的串口。图七 串口设置窗口说明：串口设置一般有几个串口可供选择，如图七所示，可以先选择其中一个串口，如果不能上传再依次选择其他串口。据此，选择正确的COM口。单击“确定”按钮保存退出。单击主菜单中的“数据管理”-〉“数据上传”，打开数据上传窗口，并点击“上传数据”按钮。此时，数据管理系统等待台区用户识别仪的的数据上传。此时，打开测试仪，进入主菜单，选择“6、数据上传”并点击确定，或直接单击“通讯”按钮，便可将仪器所保存数据上传。“数据上传”窗口将显示所上传数据的基本信息。当确认基本信息正确无误后，单击“保存数据”按钮，将上传数据保存到系统数据库中。同时“上传数据”列表框清空。 至此，数据上传操作完成

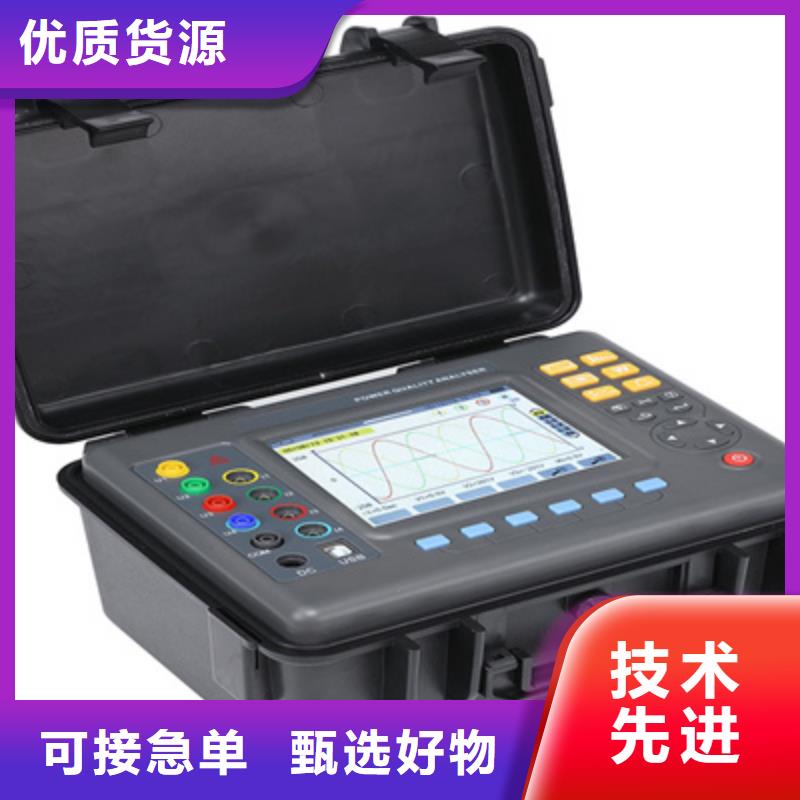

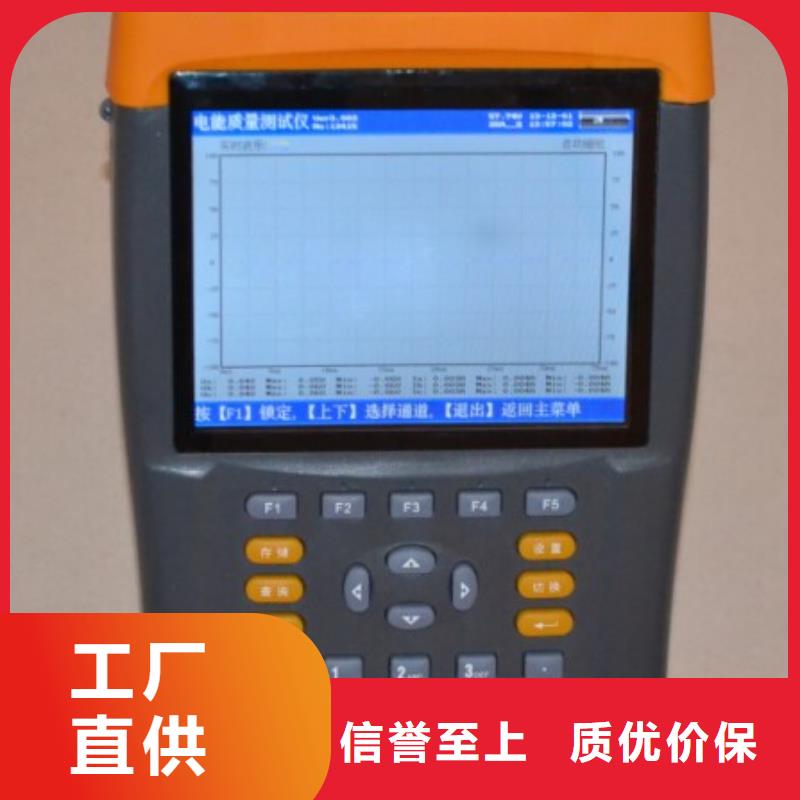

台区识别仪理想的电力系统向用户提供的应该是一个恒定工频的正弦波形电压，而随着电力电子技术的发展，直流输电、大功率单相整流技术在工业部门和用电设备上被广泛应用，如大功率可控硅器件、开关电源、变频调速等，这些典型非线性负荷将从电网吸入或注入谐波电流，从而引起电网电压畸变，使电网波形受到污染，供电质量恶化，附加损失增加，传输能力下降，成为影响电能质量的重要因素。在电网中，三相负荷不平衡、电力系统谐振接地等会产生负序，大功率整流和非线性设备等会产生谐波。负序和谐波严重影响了供电质量，它们首先影响了电力设备运行。谐波可能引起谐振，谐振高压加在电容器两端，因为高次谐波对电容器阻抗很小，所以电容器易过负荷而击穿；高次谐波电流流入变压器，铁芯损耗增加；高次谐波电流流入电动机，不仅铁芯损耗增加，而且使转子发生振动，严重影响加工质量；高次谐波使保护设备误动作，使系统损失加大；高次谐波使电力系统发生电压谐振，在线路上引起过电压，会击穿设备绝缘。负序和谐波对发电机不仅有热效应，产生局部发热，而且会使发电机组产生振动，并伴有噪音，严重威胁机组的稳定运行。电能质量分析仪采用先进的32位DSP处理器，是具有高速采样、计算、分析、统计、通讯和显示等功能相结合的电能质量监测设备。可实时监测电网高达63次谐波分量、谐波总畸变率、三相电压不平衡度、电压波动和闪变、电压骤升、骤降、短时中断、电压偏差、频率；各次谐波有功功率、无功功率、真功率因数、相移功率因数、真有效值等电能质量指标。
台区识别仪分机设置在分机的主菜单界面下，通过键移动光标，使光标选中分机设置”，单击“确定”键，进入分机设置界面（如图24所示）。也可在主菜单下，直接单击“4”键，进入综合测试界面。图24此项功能主要是针对当采用主分机是采用“单分机”模式，还是采用“多分机”模式。请在“当前分机模式”中，通过“←”、“→”键来选择分机工作模式。当工作在多分机的模式时，请选择“多分机模式”，并在这些分机中设置分机编号，注意，分机编号不能重复；当工作在单分机模式时，请选择“单分机模式”。5.7 数据查询当需要查阅分机已保存数据时，在分机的主菜单界面，通过“↑”、“↓”键移动光标，使光标选中“5 数据查询”项，单击“确定”键，便可进入数据查询页面（如图25），或在主菜单界面直接单击数字键“5”键，也可直接进入数据查询页面。图25当分机并未存储数据时，将显示“无数据”，否则，将显示变压器的编号、该变压器下安装的电表总数，以及A、B、C各相安装的电表总数。由于显示空间有限，其他详细记录，不在此处显示。通过单击“↑”、“↓”可以翻页查询不通的变压器编号记录。单击“→”键可以删除所有数据。5.8 数据上传为了更详细直观地查询分机所保存的数据，我们开发了配套的上位机数据管理系统，该系统可以接收分机所传上来的所有数据，并将其详细分类存储。这样，在上位机管理系统中除了可以看到变压器编号，各相的电表总数及总的电表数量外，还可以查看三相的平衡程度，并将详细报表打印出来。该项的具体操作请参看“台区识别仪数据管理系统使用说明”。
