变压器绕组变形测试仪型号齐全

变压器有载开关测试仪测量方向：绕组当前调压方向，为1时表示正向调压，为0时表示反向调压。?分接位置：变压器当前分接头位置,共1~9个分接位置。?触发电平：测量过程中检测到超过此值的电压跳变时认为分接开关已经动作。即仪器的“灵敏度”，设置太高会造成无法触发，设置太低容易造成误触发。?试品序号：用户自行定义的分接开关的编号。图5 参数设置界面6.4数据测试界面开机界面按下“数据测试|”转到图6所示数据测试界面。当前选项为“测试”按钮，按“↑、同城↓、同城←、同城→”键可以改变当前选项。按下确认键选中当前选项。选中“测试”按钮后，界面左半部分显示的是实时测得的仪器接线柱A0、同城B0、同城C0之间的电阻（开路状态下1A为大概24Ω，0.5A为大概48Ω）。测量时应待到此值稳定以后（即绕组充电已饱和, 该静态电阻值很重要，一定要等其稳定，容量越大的变压器稳定的时间越长， 大概几十秒，到几分钟。）再按下“动作开关”按钮，同时开始捕捉开关的动作，此时可以动作被测分接开关。测试仪捕捉到开关动作波形后会在界面右半部分显示动作波形。触发完成后按下“波形分析”按钮可进入波形分析界面。图6 数据测试界面图7 等待触发界面图8 触发完成界面图9 波形分析界面6.5波形分析界面波形分析界面如图9所示，顶部的Ra,Rb,Rc为过渡电阻（即两条电阻标尺之间的电阻平均值），每条曲线的右下方显示的是过渡时间（即两条时间标尺之间的时间差）。屏幕右侧为6个波形分析按钮。波形分析界面主要是通过改变标尺的位置来分析波形的。在标尺位置改变的同时，相应的过渡电阻和过渡时间值也会改变。

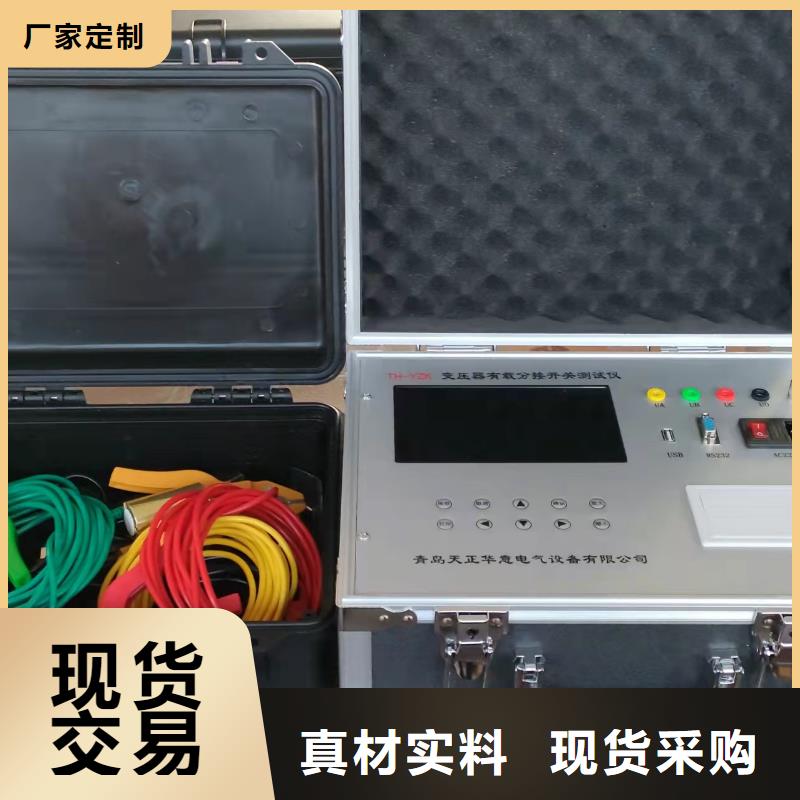

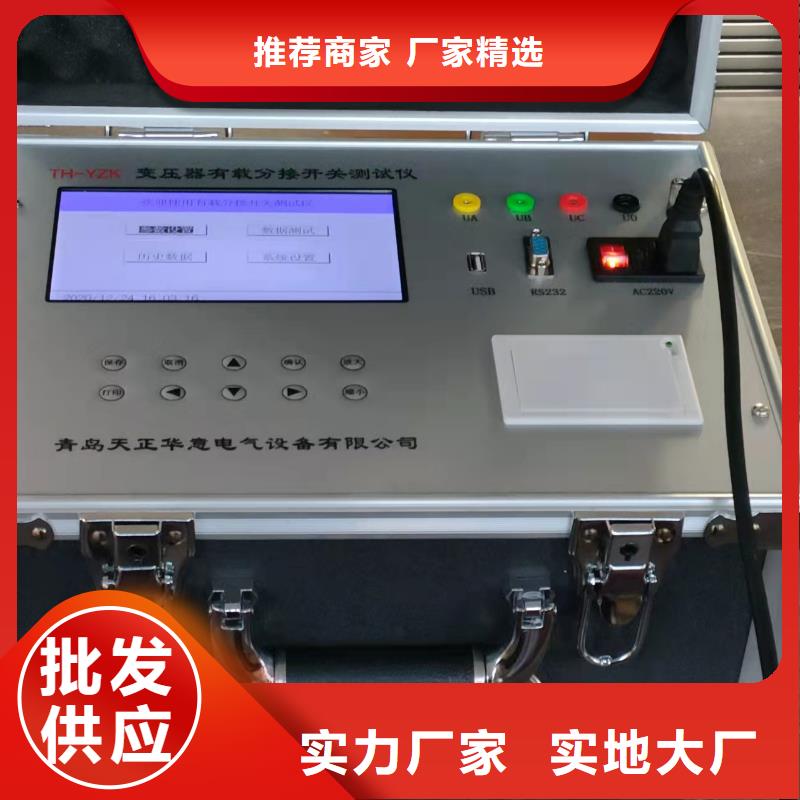

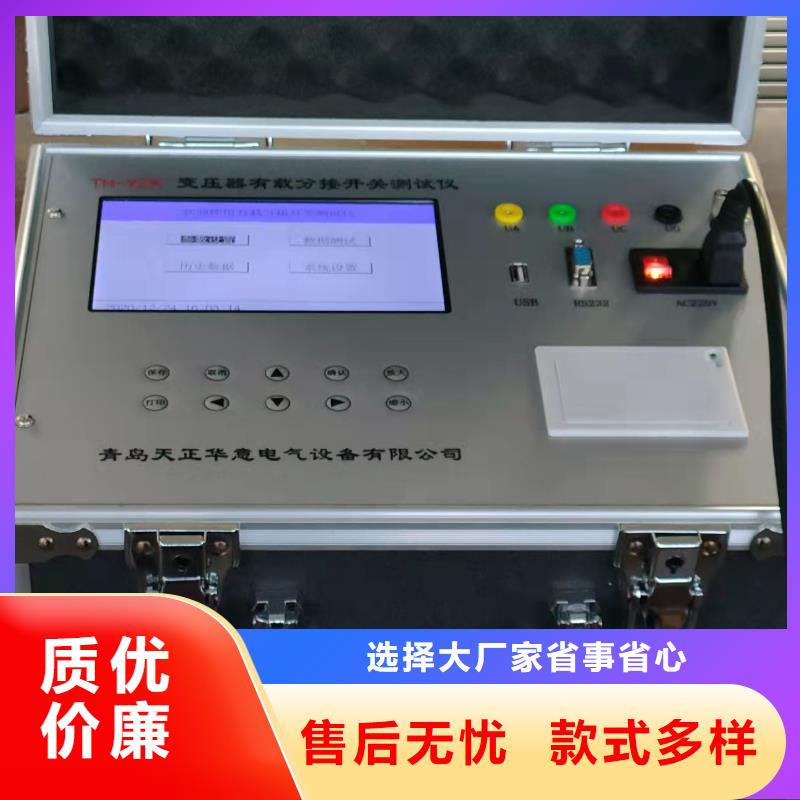

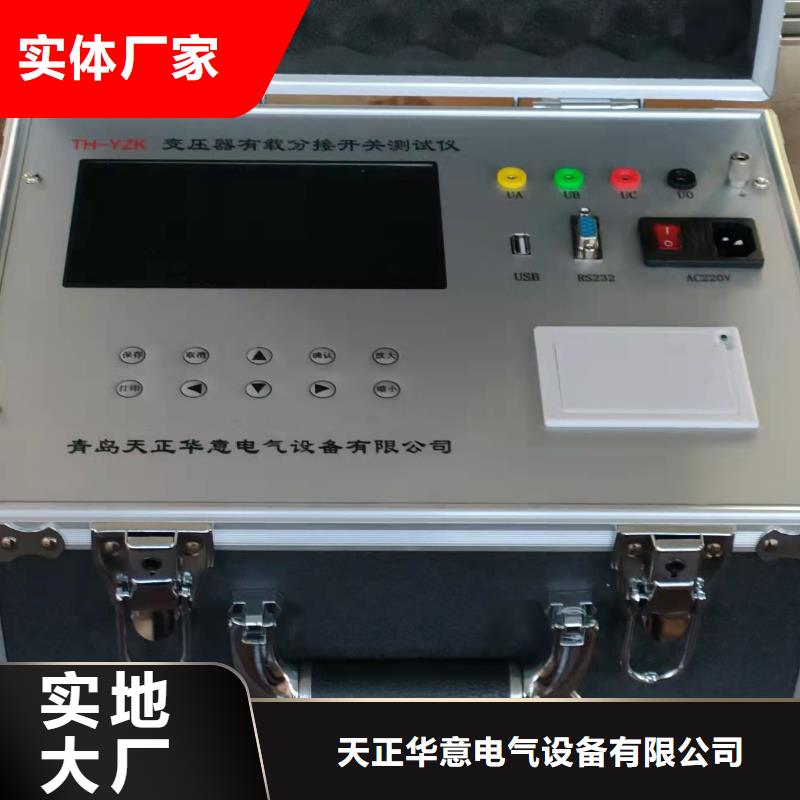

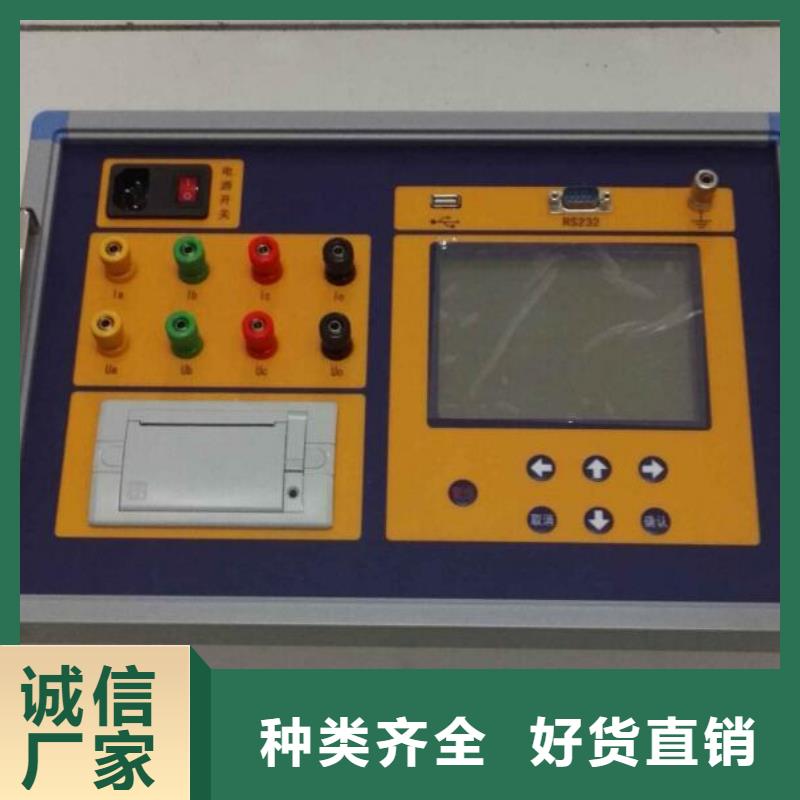

变压器有载开关测试仪 有载分接开关是与变压器回路连接的运动部件，因此有载分接开关的检测，越来越引起重视。在《电力设备交接和性试验规程》中，要求检查有载分接开关的动作顺序，测量切换时间等。该仪器主要用于测量变压器有载分接开关的过渡波形、附近过渡时间、附近各瞬间过渡电阻值、附近三相同期性等。二、附近功能特点?仪器输出电流大，重量轻；?两档电流输出，测试范围更宽，稳定度更高；?能自动计算出过渡电阻值及过渡时间值；?具有完善的保护电路，可靠性强；?8寸的大液晶显示，便于现场操作；?具有U盘存储功能，可以存储更多数据波形。?键盘独立操作，使仪器可操作性更快捷、附近方便。三、附近技术参数输出电流 1.0A、附近0.5A测量范围 过渡电阻：0.5Ω～20Ω(1.0A)、附近0.5Ω～40Ω(0.5A)过渡时间：0～250ms测量精度 过渡电阻：±(5％读数＋3字)过渡时间：±(0.1％读数＋3字)存储方式 U盘存储、附近本机存储四、附近使用条件环境温度 -10℃～50℃环境湿度 ≤85％RH工作电源 AC220V±10％电源频率 50±1Hz五、附近面板介绍图1 仪器面板图1.接线端子：用于连接测试线（具体接线使用见后面接线方法）。2.AC 220V：电源插座,开关及保险管位置。3.接地端子：仪器接地端子。使用前，仪器的接地端子必须接好地线。4.打 印 机：热敏打印机，打印测量结果。5.液 晶 屏：800×480点阵液晶显示器，显示操作界面。6.键 盘：↑、附近↓、附近←、附近→键：用于在界面各个选项之间切换选中选项。确认键：执行当前选中选项。取消键：取消当前操作，返回前一个界面。保存键：保存测试记录。打印键：打印测试记录。

变压器有载开关测试仪提供历史曲线对比分析，可同时加载多条历史曲线观察，能具体选择任意曲线进行横向和纵向分析。配有专家智能分析诊断系统，可以自动诊断变压器绕组的状态，同时加载6条曲线，各条曲线相关参数自动计算，自动诊断绕组的变形情况，给出诊断的参考结论。7.软件管理功能强大，充分考虑现场使用的需要，自动保存环境条件参数，以便作变压器绕组变形诊断时提供依据。测量数据自动存盘、当地具有彩色打印功能，方便用户出测试报告。8.软件人性化特点明显，测量的各种条件多为选择项，变压器详细参数可保存用做诊断参考，并且不用在现场输入，可以以后再添加修改信息，使用起来更加方便。9.软件智能化程度高，在输入、当地输出信号连接好之后，设置好条件参数，就可以完成所有的测量工作，并且随时能在测量中打开历史波形曲线进行比较观 察和停止测量。10.每相测量所需时间小于60秒,对一台高、当地中、当地低绕组的电力变压器（容量、当地电压等级不限）进行绕组变形测量，总需时间不超过10分钟。11.测量变压器时,接线人员可任意布放信号输入输出引线，对测量结果无影响,接线人员可停留在变压器油箱上面,不必下来,减轻劳动强度。五、当地仪器使用方法5.1仪器面板?仪器面板上安装有电源自锁开关, 按下时电源打开,指示灯点亮,关闭时按下松开, 指示灯熄灭。?上方印有仪器型号和名称。?下方印有仪器生产厂名。（变压器绕组变形测试仪前面板图）?仪器背板上安装有电源插座内藏保险丝。?USB通信端口连接笔记本电脑和无线WIFI天线。?测量信号端口:NBC插座外标颜色与测量电缆外标颜色一致,请对颜色连接。（变压器绕组变形测试仪后面板图）5.2变压器的几种常用检测接线方式变压器绕组变形测试仪主要是由主测量单元和笔记本电脑构成，并行三根专用测量电缆以及测量夹子和接地线组成。主测量单元系统与试品之间采用50高频同轴电缆联接，扫频信号经输出端口(激励输出)，通过连接电缆将信号夹子(黄色)向被试品注入信号；由信号测量夹子(绿色)从被试品获取信号，经电缆传输到（响应输入）；由信号测量从被试品注入点获取同步参考信号，经电缆传输到输入（参考输入）。被试品外壳与测试电缆的屏蔽层必须可靠连接并接地，大型变压器一般以铁芯接地套管引出线与油箱的连接点，作为公共接地点，变压器外壳点接地。
