性价比高的四通道异频介损测试仪供货商

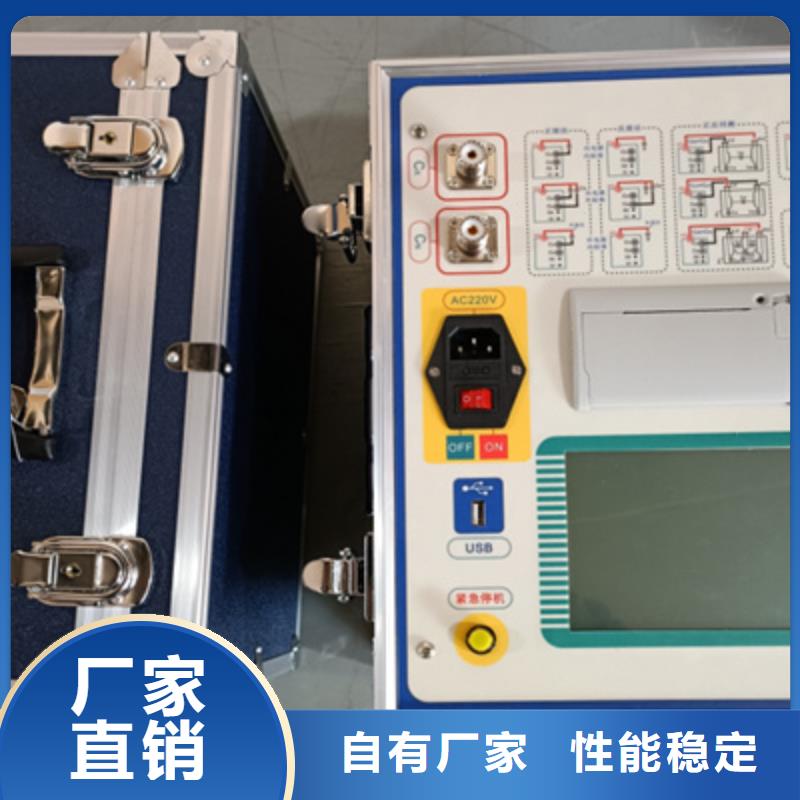

介质损耗测试仪测量线路由取样电阻与前置放大器和A／D转换器组成。通过测量电路分别测得标准回路电流与被试回路电流幅值及其相位等，再由单片机运用数字化实时采集方法，通过矢量运算便可得出试品的电容值和介质损耗正切值。仪器内部已经采用了抗干扰措施，保证在外电场干扰下准确测量。图1测量原理图1.仪器结构测量电路：傅立叶变换、复数运算等全部计算和量程切换、变频电源控制等。控制面板：打印机、键盘、显示和通讯中转。变频电源：采用SPWM开关电路产生大功率正弦波稳压输出。升压变压器：将变频电源输出升压到测量电压，无功输出2KVA/1分钟。标准电容器：内Cn，测量基准。Cn电流检测：用于检测内标准电容器电流，10μA～1A。输入电阻〈2Ω。Cx正接线电流检测：只用于正接线测量，10μA～1A。输入电阻〈2Ω。Cx反接线电流检测：只用于反接线测量，10μA～1A。输入电阻〈2Ω。反接线数字隔离通讯：采用精密MPPM数字调制解调器，将反接线电流信号送到低压侧。隔离电压20KV。2.工作原理启动测量后高压设定值送到变频电源，变频电源用PID算法将输出缓速调整到设定值，测量电路将实测高压送到变频电源，微调低压，实现准确高压输出。根据正/反接线设置，测量电路根据试验电流自动选择输入并切换量程，测量电路采用傅立叶变换滤掉干扰，分离出信号基波，对标准电流和试品电流进行矢量运算，幅值计算电容量，角差计算tgδ。
