互感器综合测试仪电力电气测试仪器常年出售

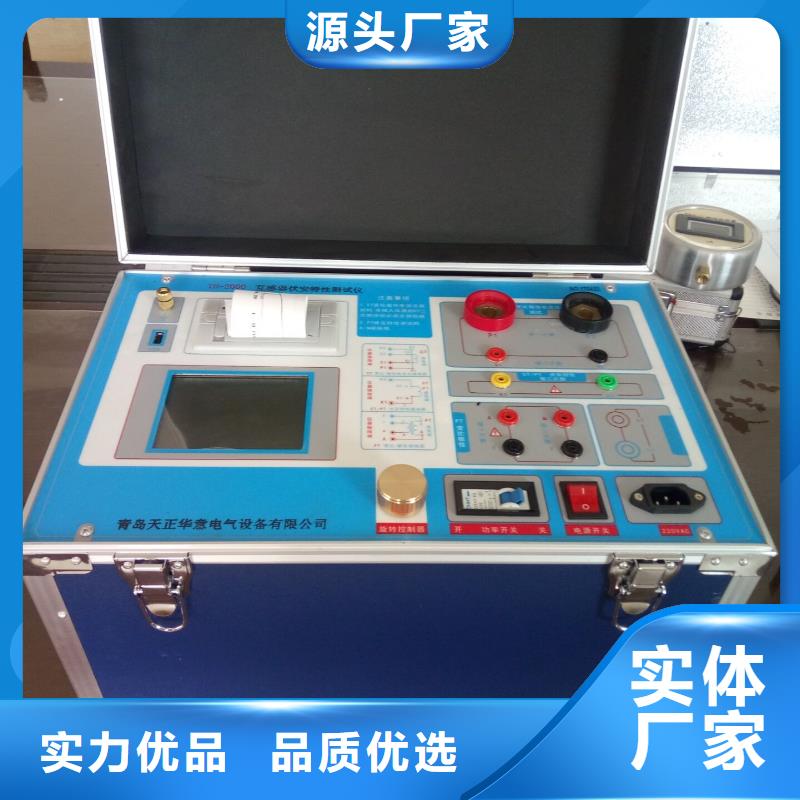

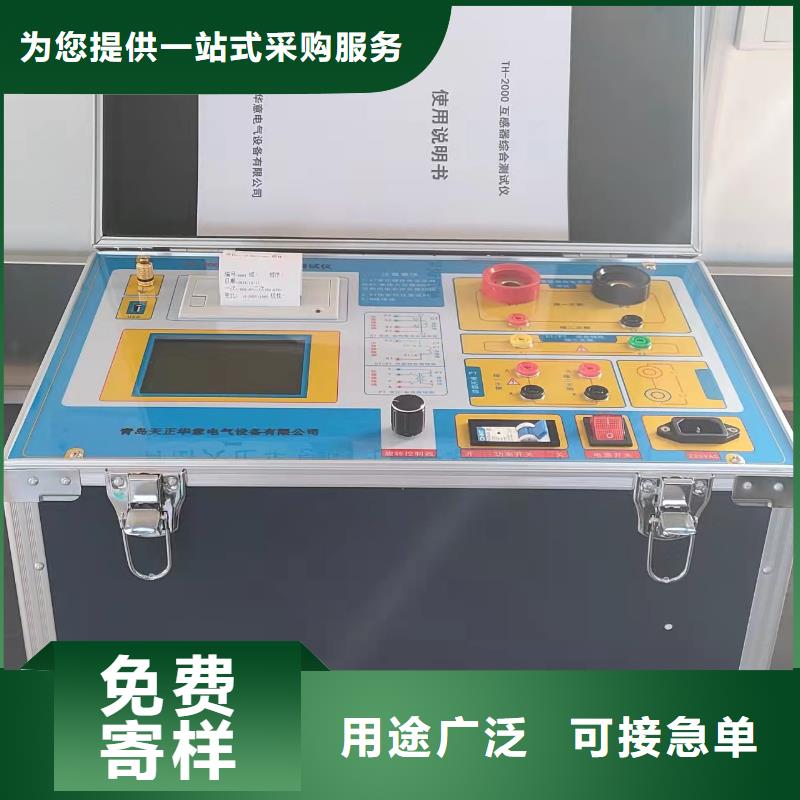

互感器综合测试仪工作条件要求1、输入电压 220Vac±10％、额定频率 50Hz； 2、测试仪应该由带有保护接地的电源插座供电。如果保护地的连接有问题，或者电源没有对地的隔离连接，仍然可以使用测试仪，但是我们不保证；3、参数对应的环境温度是23℃±5℃； 4、保证值在出厂校验后一年内有效。六. 产品硬件结构6.1．面板结构: （图1）图16.2．面板注释：1 —— 设备接地端子2 ——U盘转存口3 ——打印机4 ——液晶显示器5 ——控制器6 ——过流保护（功率）开关7 ——P1、P2：CT变比/极性试验时，大电流输出端口8 ——S1、S2：CT变比/极性试验时，二次侧接入端口9 ——K1、K2：CT/PT励磁（伏安）特性试验时，电压输出端口10 ——A、X ：PT变比/极性时，一次侧接入端口11 ——a、x ：PT变比/极性时，二次侧接入端口12 ——D1、D2 ：CT/PT 二次直阻测试时，二次侧接入端口（选配）13 ——主机电源开关14 ——主机电源插座15 、16、17、18、19、20——主要功能接线简图七.操作方式及主界面介绍7.1、控制器使用方法控制器有三种操作状态：“左旋”，“右旋”，“按下”。使用控制器的这三种操作可以方便的用来移动光标、输入数据和选定项目等。7.2、主菜单 （见图2）开机之后默认进入CT测试，CT测试主菜单共有“励磁”、“负荷”、“直阻”、“变比极性”、“角差比差”、“交流耐压”、“一次通流” 、“数据查询”、“退磁” 、“PT”10种选项，可以使用旋转控制器进行选择和设置。如图2所示，当“类型”后面为带有灰色背景的 CT 时，表示当前为CT测试。旋转光标到“PT”并按下，则进入PT测试界面，如图3。PT测试主菜单共有“励磁”、“负荷”、“直阻”、“变比极性”、“角差比差”、“交流耐压”、“数据查询”、“退磁” 、“CT”9种选项，可以使用旋转控制器进行选择和设置。如图3所示，当“类型”后面为带有灰色背景的 PT 时表示当前为PT测试。旋转光标到“CT”并按下，则进入CT测试界面，

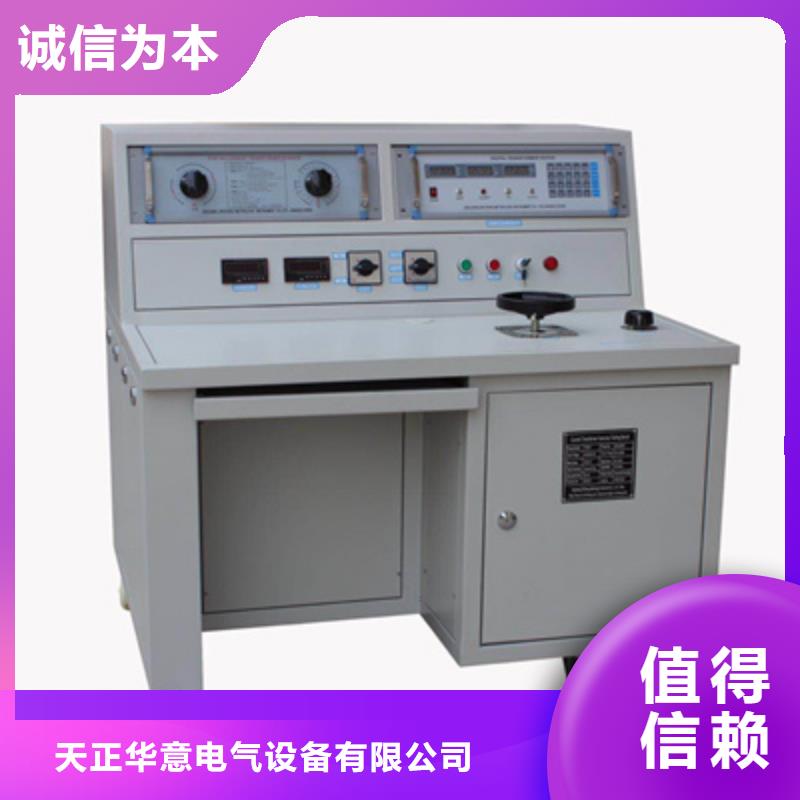

互感器综合测试仪测试完成后按下台体的复位键,此时调压器自动回到零位，再将互感器校验仪按“复位”键退回到开始界面，然后关掉台体总电源。电压互感器的测量、阻抗测量和导纳测量方法同电流互感器的测量方法一致。用户可以参照电流互感器测试方法接线测量。测试前，请先阅读相关接线图，并由有资质的专业人员接线操作。如有不清楚，请先电话联系厂家，问清后再操作。－注意：再按↓、为设置被测互感器的等级，如下图；光标移动到“开始测量”，按“确定”键就可进入测量界面；在下一界面可选择规程测量和直接测量。注意：参数按被测互感器的铭牌上正确设置。用↑、↓、确定、退出就可完成此设置。然后按“确认”键开始测量，然后将升压器慢慢上升，就可清楚的看到其测量对象、等级、精度及其相关信息均有显示。百分表、比差及角差采用大字体显示，便于观察。到了此界面就可看出它的误差是否在精度范围内。使用适当的保险丝。只可使用符合本产品规定类型和额定值的保险丝。避免接触裸露电路和带电金属。产品有电时，请勿触摸裸露的接点和部位。在有可疑的故障时，请勿操作。如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。请勿在潮湿环境下操作。请勿在易爆环境中操作。保持产品表面清洁和干燥。－术语警告：警告字句指出可能造成人身伤亡的状况或做法。小心：小心字句指出可能造成本产品或其它财产损坏的状况或做法。

互感器综合测试仪误差曲线说明 根据互感器二次侧的励磁电流和电压计算出的电流倍数（M）与允许二次负荷（ZII）之间的5％、10％误差曲线的数据中也可判断互感器保护绕组是否合格：1）在接近理论电流倍数下所测量的实际负荷大于互感器铭牌上理论负荷值，说明该互感器合格如图45数据说明；2）在接近理论负荷下所测量的实际电流倍数大于互感器铭牌上的理论电流倍数,也说明该互感器合格如图45数据说明；保护用电流互感器二次负荷应满足5％误差曲线的要求，只要电流互感器二次实际负荷小于5％误差曲线允许的负荷，在额定电流倍数下，合格的电流互感器的测量误差即在5％以内。二次负荷越大，电流互感器铁心就越容易饱和，所允许的电流倍数就越小。因此，5％误差曲线即n/ZL曲线为图9所示曲线。在图45中例所示（所测保护用CT为5P10 20VA）：其中5为准确级（误差极限为5％），P为互感器形式（保护级），10为准确限值系数（10倍的额定电流），20VA表示额定二次负荷（容量）。电流倍数为10.27倍（接近10倍）时，所允许的二次负荷为27.19Ω,大于该CT的额定负荷20VA(20VA/1＝20Ω),通过该数据可判断该互感器合格。另外，在二次负荷为19.58Ω(接近20Ω) 所允许的二次负荷为27.19Ω,大于该CT的额定负荷20VA(20VA/1＝20Ω),通过该数据可判断该互感器合格。
